Adsorpční sušička BDRY-600 – G 1 1/2", 9 833 l/min
Kód: BDRY-600.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu
Adsorpční sušička Omega Air BDRY-600 vysuší 590 Nm³/h (9 833 l/min) stlačeného vzduchu na tlakový rosný bod −40 °C. Na výstupu zůstane 462,5 Nm³/h, zbytek se spotřebuje na regeneraci druhého sloupce.
Patří do řady adsorpčních sušiček B-DRY, kde najdete všechny velikosti a výklad, jak sušička pracuje.
Technické údaje
| Parametr | Hodnota |
|---|---|
| Vstupní průtok | 590 Nm³/h (9 833 l/min) |
| Výstupní průtok | 462,5 Nm³/h |
| Připojení | G 1 1/2" |
| Pracovní tlak | 4 až 16 bar |
| Tlakový rosný bod | −40 °C, na přání −25 °C nebo −70 °C |
| Pracovní teplota | +1,5 až +60 °C |
| Napájení | 230 V, 50/60 Hz |
| Příkon | méně než 60 W |
| Krytí | IP 65 |
| Řídicí jednotka | PLC Siemens s LCD displejem |
| Rozměry A × B × C | 854 × 671 × 2 051 mm |
| Hmotnost | 392 kg |
| Vstupní filtr | mikrofiltr 0,01 µm |
| Výstupní filtr | prachový filtr 1 µm |
Rozměry
Šířka 854 ±5 mm, hloubka 671 mm, výška 2051 mm, hmotnost 392 kg.
Průtok při jiných podmínkách
Jmenovitý průtok platí pro 7 bar, vstupní teplotu +35 °C a rosný bod −40 °C. Při jiných podmínkách ho vynásobte faktory: například při 10 bar a +40 °C zvládne BDRY-600 13 162 l/min (9 833 × 1,38 × 0,97).
Faktor COP – pracovní tlak
| Tlak bar | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Faktor | 0,63 | 0,75 | 0,88 | 1,00 | 1,13 | 1,25 | 1,38 | 1,50 | 1,63 | 1,75 | 1,88 | 2,00 | 2,13 |
Faktor COT – teplota vstupního vzduchu
| Teplota °C | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
|---|---|---|---|---|---|---|---|---|
| Faktor | 1,00 | 1,00 | 1,00 | 0,97 | 0,87 | 0,80 | 0,64 | 0,51 |
Faktor CD – tlakový rosný bod
| Rosný bod °C | −25 | −40 | −70 |
|---|---|---|---|
| Faktor | 1,10 | 1,00 | 0,70 |
Úsporný provoz
V pevném cyklu spotřebuje sušička na regeneraci průměrně 15 až 20 % vzduchu. S čidlem rosného bodu BDRY-OS nebo BDRY-OSCB a měřicí komorou BDRY-MK řídí cyklus podle skutečné vlhkosti a při menší zátěži spotřebuje méně vzduchu.
Servisní sady pro tuto sušičku
| Interval | Sada | Obsah |
|---|---|---|
| Po 1 roce | BDRY-600-1R | vložky filtrů, tlumiče hluku |
| Po 2 letech | BDRY-600-2R | vložky filtrů, tlumiče hluku, díly ventilů, těsnění |
| Po 4 letech | BDRY-600-4R | vložky filtrů, tlumiče hluku, sada dílů ventilů, adsorbent, těsnění |
Jak pracuje

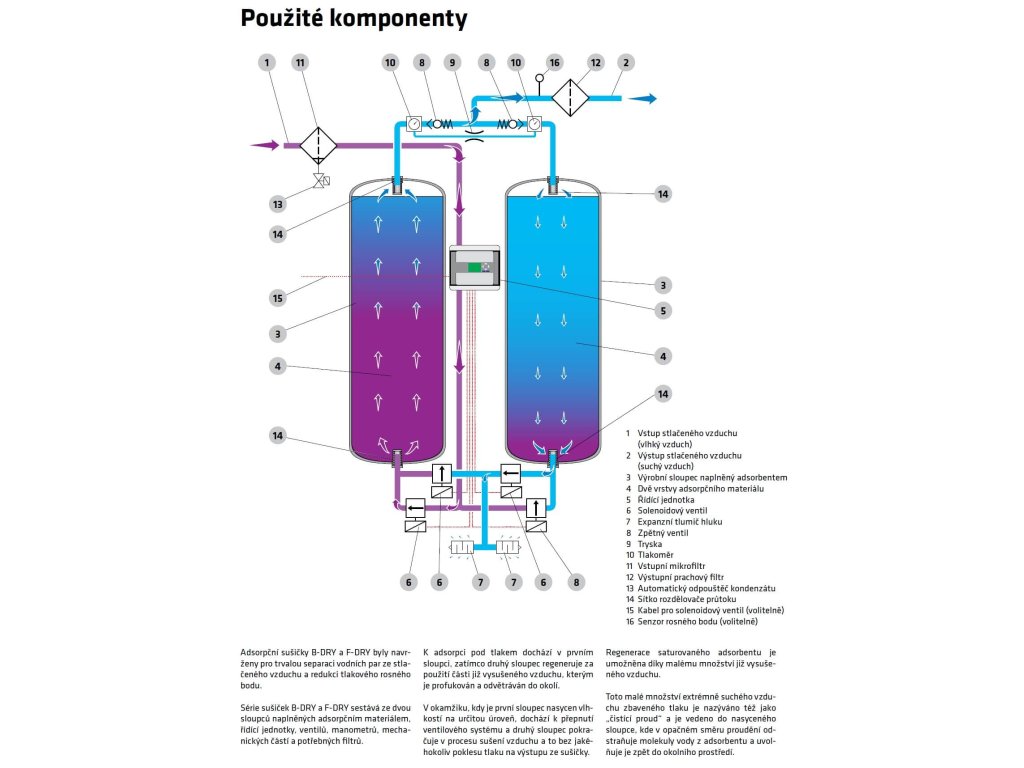

Dva sloupce s adsorbentem se střídají po 10 minutách: jeden suší, druhý se regeneruje částí suchého vzduchu. Přepínání řídí čtyři samostatně ovládané ventily, takže nevznikají tlakové špičky. Na vstup stand-by lze připojit signál z kompresoru.

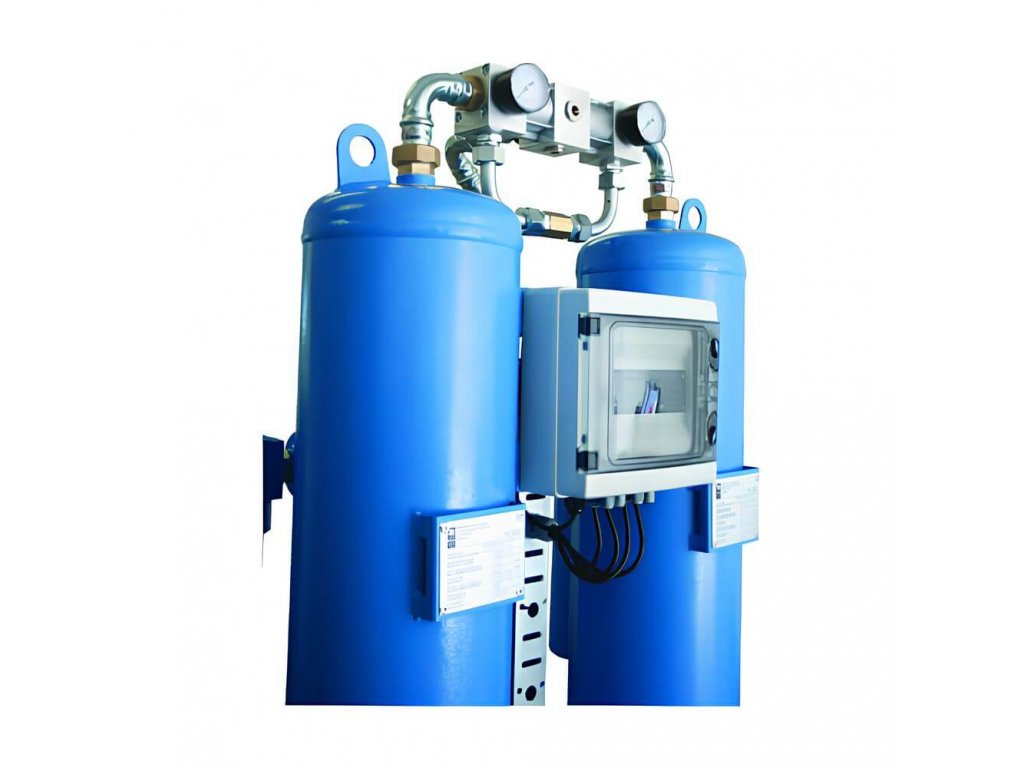

Konstrukce
Kam sušičku zařadit
Sušička patří za kompresor a vzdušník. Vstupní mikrofiltr ji chrání před olejem a částicemi, výstupní prachový filtr zachytí prach z adsorbentu. Přehled filtrů najdete v průmyslové filtraci podle ISO 8573-1.
Servisní sady a příslušenství jsou v kategorii servisní sady a příslušenství pro sušičky B-DRY a F-DRY.
Doplňkové parametry
| Kategorie: | Sušičky stlačeného vzduchu ke kompresoru |
|---|---|
| Tlak: | 16 bar |
| Připojení: | 1 1/2" |
| Příkon motoru: | 60 W |
| Napětí sítě: | 230/50 V/Hz |
| Rozměry: | 854 × 671 × 2051 mm |
| Hmotnost: | 392 kg |
| Průtok: | 9 833 l/min |
| Třída ISO: | x/2/x - ISO 8573.1 |
| Vybavení: | Řídící jednotka Siemens, Filtrace |
| Tlakový rosný bod: | -70 °C, -40 °C, -25 °C |
| Typ sušičky: | Adsorpční sušička |
