Stručně:
- Tlaková nádoba je uzavřené tlakové zařízení určené k bezpečnému uchovávání kapalin nebo plynů pod vyšším tlakem než atmosférický. Používá se k akumulaci stlačeného vzduchu, vyrovnávání tlakových pulzací a snižování počtu spínání kompresoru, čímž prodlužuje jeho životnost. Legislativa stanoví, že nádoby nad 0,5 baru jsou vyhrazená tlaková zařízení podléhající přísné kontrole.
Co je tlaková nádoba a k čemu slouží
Tlaková nádoba je uzavřené tlakové těleso navržené k bezpečnému uchovávání kapalin nebo plynů pod tlakem vyšším, než je atmosférický tlak. Podle § 2 nařízení vlády č. 192/2022 Sb. jde o tlakové těleso včetně součástí připevněných k němu přímo až k místu spojení s tlakovým zařízením.
V systémech stlačeného vzduchu plní tlaková nádoba několik klíčových funkcí:
- Akumulace stlačeného vzduchu pro pokrytí krátkodobých špiček odběru bez nutnosti okamžitého spuštění kompresoru
- Vyrovnávání tlakových pulzací vzniklých při kompresi, čímž chrání připojené nástroje a zařízení
- Oddělování kondenzátu ze stlačeného vzduchu před jeho dalším rozvodem
- Snížení četnosti spínání kompresoru, což prodlužuje jeho životnost
Pracovní tlak (PS) udává nejvyšší přípustný provozní přetlak nádoby. Bezpečnostní výstroj, zejména pojistný ventil, zajišťuje, že tlak nikdy nepřekročí tuto mez. Tlakové nádoby s nejvyšším pracovním tlakem nad 0,5 bar jsou podle NV 192/2022 Sb. zařazeny mezi vyhrazená tlaková zařízení a podléhají přísné legislativní kontrole.
Kompresory-vzduchotechnika nabízí certifikované tlakové nádoby pro průmyslové i domácí systémy stlačeného vzduchu, včetně odborného poradenství při výběru.
Obsah
- Jaké typy tlakových nádob se nejčastěji používají?
- Jaká legislativa a normy platí pro tlakové nádoby v ČR?
- Jak vybrat tlakovou nádobu pro váš systém stlačeného vzduchu?
- Jak správně udržovat tlakové nádoby a kdy je revidovat?
- Tlakové nádoby a vzdušníky z Kompresory-vzduchotechnika
- Klíčové poznatky
- Časté dotazy
Jaké typy tlakových nádob se nejčastěji používají?
Tlakové nádoby se dělí podle konstrukce, způsobu použití a legislativního zařazení. Každý typ má specifické vlastnosti, které určují jeho vhodnost pro konkrétní aplikaci.
- Stabilní tlakové nádoby jsou pevně ukotveny na místě instalace. Norma ČSN 69 0010-1-1 pro ně stanovuje technická pravidla, definuje pracovní přetlak a nejvyšší pracovní přetlak. Typicky jde o průmyslové vzdušníky s objemy od desítek litrů po několik tisíc litrů.
- Přenosné tlakové nádoby jsou konstruovány pro mobilní použití. Menší objem a nižší hmotnost umožňují jejich přemísťování na stavbách nebo v dílnách.
- Jednoduché tlakové nádoby jsou sériově vyráběné nádoby podle NV 175/1997 Sb., určené k jímání vzduchu nebo dusíku do 30 bar. Jejich výroba podléhá zjednodušenému posuzování shody.
Materiály tlakových nádob ovlivňují pracovní teploty, maximální tlak a odolnost vůči prostředí:
- Nelegovaná ocel: nejrozšířenější materiál, vhodný pro standardní průmyslové aplikace
- Nelegovaný hliník a jeho slitiny: nižší hmotnost, vhodný pro přenosné nádoby a potravinářství
- Nerezová ocel: odolnost vůči korozi, vhodná pro agresivní prostředí nebo tekutiny skupiny 1
Typické kapacity a jejich použití:
| Objem nádoby | Obvyklé aplikace |
|---|---|
| menší objemy vhodné pro domácí dílny a hobby kompresory | |
| střední objemy používané v autoservisech a menších výrobních provozech | |
| — | Lehký průmysl, vzdušníky — |
| větší objemy obvyklé pro střední průmyslové systémy | |
| velké objemy vhodné pro rozsáhlé výrobní haly a průmyslové kompresory |
Jaká legislativa a normy platí pro tlakové nádoby v ČR?
Provoz tlakových nádob v České republice upravuje několik závazných předpisů. Jejich znalost je nezbytná jak pro výrobce, tak pro provozovatele.
- NV č. 192/2022 Sb. je základním předpisem pro tlaková zařízení. Definuje vyhrazená tlaková zařízení, podmínky jejich bezpečnosti a požadavky na bezpečnostní výstroj. Nádoby s PS nad 0,5 bar jsou zařazeny do I. nebo II. třídy podle kombinace pracovního tlaku a objemu.
- NV č. 175/1997 Sb. upravuje jednoduché tlakové nádoby a stanovuje technické limity pro jejich sériovou výrobu.
- ČSN 69 0010-1-1 definuje technické pojmy a pravidla pro stabilní tlakové nádoby, včetně pracovního přetlaku a nejvyššího pracovního přetlaku.
- Vyhláška č. 18/1979 Sb. a ČSN 69 0012 stanovují lhůty a postupy pro revize a tlakové zkoušky provozovaných nádob.
Požadavky na bezpečnostní výstroj zahrnují pojistné ventily, tlakoměry a uzavírací armatury. Každá nádoba musí být označena štítkem s technickými parametry, rokem výroby a identifikací výrobce.
Podrobnější informace o bezpečnostních zásadách práce s tlakovými zařízeními přináší článek o pneumatické bezpečnosti v průmyslu.

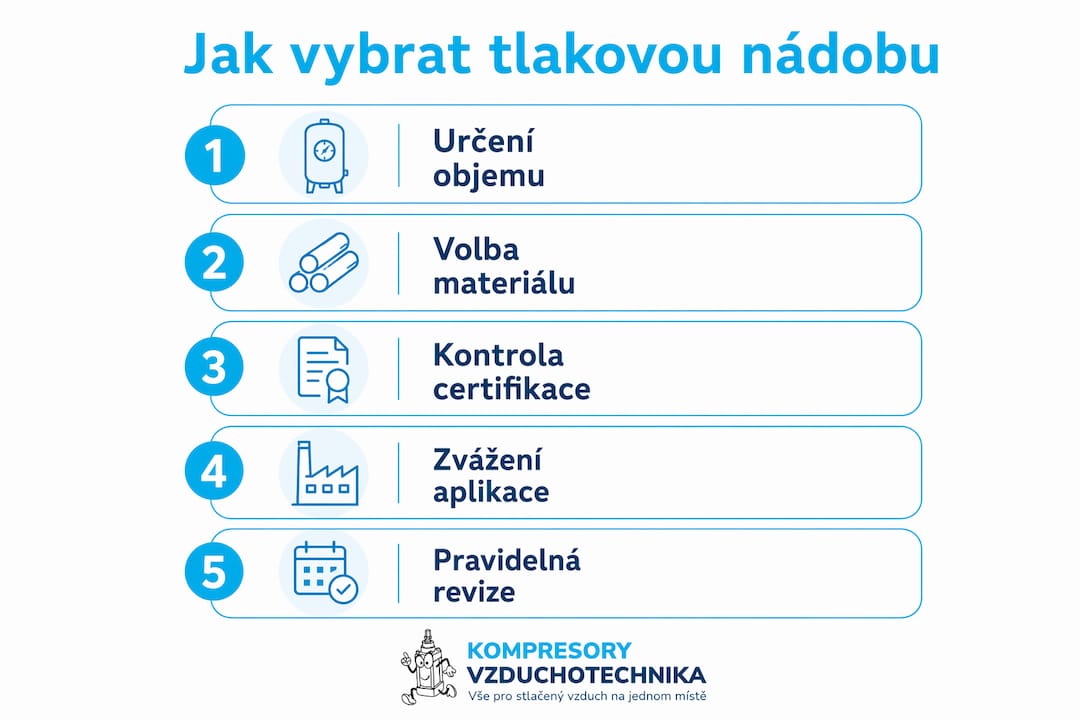

Jak vybrat tlakovou nádobu pro váš systém stlačeného vzduchu?
Správný výběr tlakové nádoby závisí na parametrech kompresoru, požadavcích odběrných míst a provozních podmínkách. Chybný výběr vede k nedostatečnému výkonu systému nebo zbytečně vysokým nákladům.
- Objem nádoby se volí podle výkonu kompresoru a charakteru odběru. Obecně platí, že větší vzdušník snižuje počet spínání kompresoru a prodlužuje jeho životnost.
- Pracovní tlak musí odpovídat maximálnímu tlaku kompresoru a požadavkům připojených nástrojů. Normy ČSN EN 286-1 specifikují vzdušníky podle evropské normy s přesně definovanými parametry.
- Materiál a provedení závisí na prostředí instalace. Venkovní nebo vlhké prostředí vyžaduje povrchovou ochranu nebo nerezové provedení.
- Certifikace a shoda s NV 192/2022 Sb. jsou podmínkou pro legální provoz. Při nákupu vždy ověřte přítomnost CE označení a průvodní dokumentace.
- Příslušenství: pojistný ventil, tlakoměr, vypouštěcí kohout kondenzátu a vhodné uchycení jsou součástí kompletního řešení.
Profesionální tip: Objem vzdušníku v litrech by měl být přibližně roven desetinásobku minutového výkonu kompresoru v litrech za minutu, aby byl zajištěn efektivní provoz při přerušovaném odběru.
Kompresory-vzduchotechnika nabízí tlakové nádoby v celé řadě objemů, od kompaktních nádob pro domácí dílny až po vzdušníky s objemem 725 l pro střední průmyslové systémy.
Jak správně udržovat tlakové nádoby a kdy je revidovat?
Pravidelná údržba prodlužuje životnost tlakové nádoby a předchází haváriím. Legislativa stanovuje konkrétní lhůty, které nelze ignorovat.
- Pravidelné vizuální kontroly provádějte minimálně jednou ročně. Sledujte stav povrchu, svarů, přírub a těsnění. Koroze, deformace nebo netěsnosti jsou signálem k okamžitému odstavení nádoby.
- Revize se provádí v lhůtách stanovených vyhláškou č. 18/1979 Sb. a ČSN 69 0012. Standardní lhůta pro revizi je jeden rok.
- Tlaková zkouška se provádí zpravidla po devíti letech provozu. Zkouška ověřuje pevnost a těsnost nádoby při tlaku vyšším, než je pracovní tlak.
- Vypouštění kondenzátu provádějte pravidelně, ideálně denně při intenzivním provozu. Nahromaděná voda urychluje korozi vnitřní stěny nádoby.
- Čištění a ochrana: vnější povrch chraňte nátěrem nebo antikorozním přípravkem, zejména v prostředích se zvýšenou vlhkostí.
- Příznaky poškození: sykot nebo únik vzduchu v okolí přírub, viditelná koroze, deformace pláště nebo nefunkční pojistný ventil vyžadují okamžitý servisní zásah.
Kompresory-vzduchotechnika poskytuje technickou podporu, servisní zásahy a poradenství při revizích tlakových nádob.
Tlakové nádoby a vzdušníky z Kompresory-vzduchotechnika
Kompresory-vzduchotechnika nabízí certifikované tlakové nádoby pro průmyslové i domácí systémy stlačeného vzduchu s pracovními tlaky a objemy pokrývajícími celé spektrum běžných aplikací. Sortiment zahrnuje stabilní vzdušníky od malých objemů pro hobby použití až po velkokapacitní nádoby pro průmyslové provozy, včetně nádob pro tekutiny skupiny 1 a nádob dle ČSN EN 286-1.
Každý produkt je dodáván s příslušnou dokumentací a splňuje požadavky NV 192/2022 Sb. K dispozici je odborné poradenství při výběru správného objemu, tlaku a materiálu podle konkrétní aplikace. Pro kompletní systém stlačeného vzduchu nabízí Kompresory-vzduchotechnika také jednotky úpravy vzduchu a veškeré příslušenství pro rozvod a filtraci.
Prohlédněte si aktuální nabídku vzdušníků s objemem 720 l nebo kontaktujte technické oddělení pro individuální návrh řešení.
Klíčové poznatky
Tlaková nádoba je vyhrazené tlakové zařízení podléhající NV 192/2022 Sb., přičemž správný výběr objemu, materiálu a certifikace je základem bezpečného a dlouhodobého provozu systému stlačeného vzduchu.
| Bod | Podrobnosti |
|---|---|
| Definice a legislativa | Tlaková nádoba je tlakové těleso dle NV 192/2022 Sb.; nádoby nad 0,5 bar jsou vyhrazená tlaková zařízení. |
| Typy a materiály | Stabilní, přenosné a jednoduché nádoby; materiály zahrnují ocel, hliník a jejich slitiny. |
| Výběr podle parametrů | Objem volte přibližně jako desetinásobek minutového výkonu kompresoru; tlak musí odpovídat kompresoru i nástrojům. |
| Revize a zkoušky | Revize probíhají ročně, tlaková zkouška se provádí po devíti letech provozu. |
| Kompresory-vzduchotechnika | Nabízí certifikované tlakové nádoby v celém rozsahu objemů s odborným poradenstvím a servisní podporou. |
Časté dotazy
Co je tlaková nádoba podle české legislativy?
Tlaková nádoba je uzavřené tlakové těleso určené k uchovávání kapalin nebo plynů pod tlakem, definované v § 2 NV č. 192/2022 Sb. Nádoby s pracovním tlakem nad 0,5 bar jsou zařazeny mezi vyhrazená tlaková zařízení.
Jak funguje tlaková nádoba v systému stlačeného vzduchu?
Nádoba akumuluje stlačený vzduch, vyrovnává tlakové pulzace a snižuje počet spínání kompresoru. Tím chrání kompresor i připojené nástroje a zajišťuje stabilní tlak v rozvodu.
Jak často se musí revidovat tlaková nádoba?
Revize se provádí zpravidla jednou ročně, tlaková zkouška pak po devíti letech provozu, v souladu s vyhláškou č. 18/1979 Sb. a ČSN 69 0012.
Jaký objem tlakové nádoby potřebuji ke kompresoru?
Objem vzdušníku v litrech by měl přibližně odpovídat desetinásobku minutového výkonu kompresoru v litrech za minutu. Kompresory-vzduchotechnika nabízí nádoby od malých objemů pro hobby použití až po průmyslové vzdušníky s velkými objemy.
Jaké certifikace musí mít tlaková nádoba?
Nádoba musí nést označení CE a splňovat požadavky NV 192/2022 Sb. nebo NV 175/1997 Sb. pro jednoduché tlakové nádoby. Součástí dodávky musí být průvodní dokumentace s technickými parametry a identifikací výrobce.
