Proč používat pojistné ventily v průmyslu a stavebnictví

TL;DR:

• Pojistné ventily chrání tlakové systémy před překročením maximálního tlaku a předcházejí haváriím. Správný výběr, instalace a pravidelná údržba zajistí jejich spolehlivost a dlouhou životnost. Nedostatečná péče o ventily může vést k vážným škodám, ohrožení osob a nutnosti nákladných oprav.

Pojistné ventily patří mezi bezpečnostní prvky, které technici a provozovatelé tlakových systémů často přehlíží, dokud nenastane problém. Přitom proč používat pojistné ventily není ani trochu složitá otázka. Správně dimenzovaný a funkční pojistný ventil, označovaný v normativní terminologii jako přetlakový pojistný ventil (pressure relief valve), je jediná věc, která stojí mezi kontrolovaným přetlakem a destruktivním selháním celého tlakového okruhu. Tento článek probírá principy funkce, typy, kritéria výběru, instalaci a údržbu. Vše s orientací na průmyslové a stavební aplikace.

Klíčové poznatky

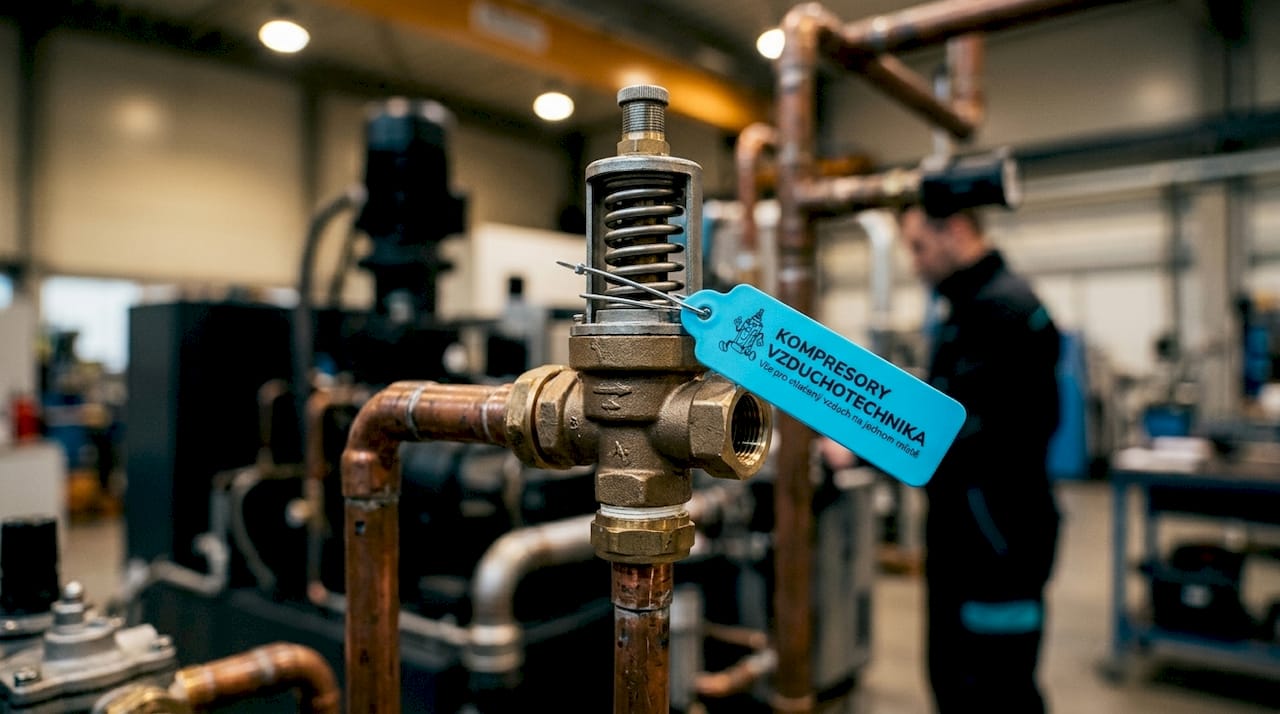

Proč používat pojistné ventily: princip a funkce

Pojistné ventily fungují na jednoduchém mechanickém principu. Pružina v tělese ventilu drží uzávěr v sedlu pod nastavenou silou. Jakmile tlak média v potrubí nebo nádrži překročí nastavenou hodnotu otevíracího přetlaku, tlak překoná odpor pružiny a ventil se otevře. Médium (vzduch, pára nebo kapalina) je odvedeno ven ze systému, dokud tlak neklesne zpět na bezpečnou úroveň.

Důležitý technický detail: uzavírací přetlak je 0,8násobek otevíracího přetlaku. Ventil nastavený na otevírací přetlak 0,63 MPa se tedy uzavře teprve po poklesu tlaku na 0,50 MPa. Tuto vlastnost je nutné zohlednit při dimenzování a nastavování celého systému.

Kdy musí ventil zasáhnout? Existuje několik typických situací:

• Neočekávaný vzestup tlaku vlivem poruchy regulace nebo blokace výstupu
• Tepelná dilatace média v uzavřeném okruhu
• Zpětný ráz nebo vodní ráz v potrubní síti
• Přetížení kompresoru nebo kotle nad jejich jmenovité parametry

Nefunkční ventil, zablokovaný vodním kamenem nebo usazeninami, nedokáže zasáhnout v kritickém okamžiku. Výsledkem může být popraskání potrubí, výbuch nádrže nebo fyzické ohrožení obsluhy.

Profesionální tip: Nikdy nezaměňujte pojistný ventil s přepouštěcím ventilem. Pojistný ventil je pojistný prvek a musí být dimenzován tak, aby odveden průtok odpovídal maximálnímu výkonu zdroje. Přepouštěcí ventil slouží k regulaci tlaku za normálního provozu a tyto funkce nelze kombinovat.

Typy pojistných ventilů a kritéria výběru

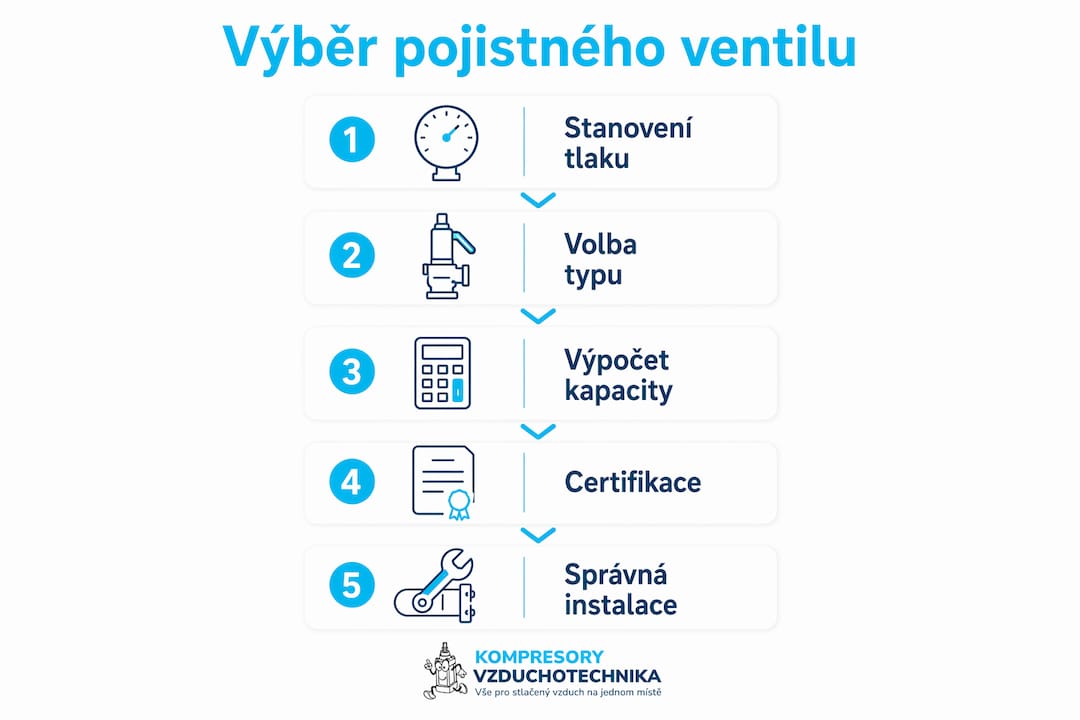

Výběr správného ventilu začíná pochopením, pro jaké médium a jaký typ systému je ventil určen. Základní rozdělení pokrývá tři hlavní kategorie:

Výpočet otevíracího přetlaku a kapacity ventilu vychází z normativních požadavků, konkrétně z normy ČSN EN 1488 a příslušných produktových norem. Kapacita musí být dostatečná k tomu, aby ventil stihl odvést celý výkon zdroje bez dalšího vzestupu tlaku v systému.

Rizika špatného výběru jsou oboustranná. Poddimenzovaný ventil nestačí odvést dostatečný průtok, takže tlak dále roste i po jeho otevření. Předimenzovaný ventil může kmitat (chattering), opakovaně se otevírat a zavírat při malých tlakových výkyvech a opotřebovat sedlo, což vede k trvalým netěsnostem.

Specificky pro kompresory a vzdušníky platí, že nastavený otevírací přetlak musí být vyšší než maximální provozní tlak kompresoru, ale nepřekročit maximální přípustný tlak (PS) nádrže nebo systému. Podrobné technické parametry pro správný výběr pojistného ventilu popisuje Kompresory-vzduchotechnika ve svém odborném průvodci.

Profesionální tip: Při výběru ventilu pro aplikaci se stlačeným vzduchem vždy ověřte, zda je ventil certifikován a označen PS hodnotou odpovídající nebo převyšující maximální pracovní tlak vzdušníku. Použití ventilu určeného pro kapaliny v pneumatickém systému může vést k pomalé odezvě a selhání funkce.

Zásady správné instalace pojistných ventilů

Většina poruch pojistných ventilů nevzniká výrobní vadou. Příčinou je chybná instalace nebo nesprávné uvedení do provozu. Níže jsou popsány klíčové zásady, které technici musí dodržet:

1. Mechanická podpora potrubí. Potrubní rozvody nesmí přenášet svoji hmotnost ani tepelné dilatace na těleso ventilu. Přenášení hmotnosti potrubí deformuje sedlo a ventil trvale ztrácí těsnost.

2. Správná orientace. Pojistné ventily se instalují výhradně ve svislé poloze s výtokem směrem dolů nebo do strany dle konstrukčního provedení. Horizontální nebo obrácená montáž narušuje funkci pružiny a spolehlivost otevírání.

3. Čistota instalace. Svářecí struska, otřepy nebo jakékoliv nečistoty v potrubí poškodí sedlo ventilu při prvním otevření. I minimální nečistoty způsobují trvalé netěsnosti a ztrátu bezpečnostní funkce.

4. Dimenzování výtlačného potrubí. Průřez potrubí za ventilem (výfukové potrubí) musí být dostatečný, aby protitlak nepřekročil 10 % otevíracího přetlaku. Příliš úzké nebo příliš dlouhé výtlačné potrubí snižuje průtokovou kapacitu ventilu.

5. Odborná montáž a uvedení do provozu. Montáž musí provádět kvalifikovaná osoba. Po instalaci je povinná funkční zkouška a zápis do provozní dokumentace.

6. Pravidelné revize. Intervaly kontrol a revizí se řídí normami ČSN EN 12828 a ČSN EN 13445. Revize zahrnuje vizuální kontrolu, funkční test a ověření nastavené hodnoty přetlaku.

Špatné instalační postupy mají přímý dopad na provozní životnost ventilu. Postup správné instalace pojistného ventilu je podrobně popsán v průvodci Kompresory-vzduchotechnika, kde jsou zachyceny i nejčastější chyby z praxe.

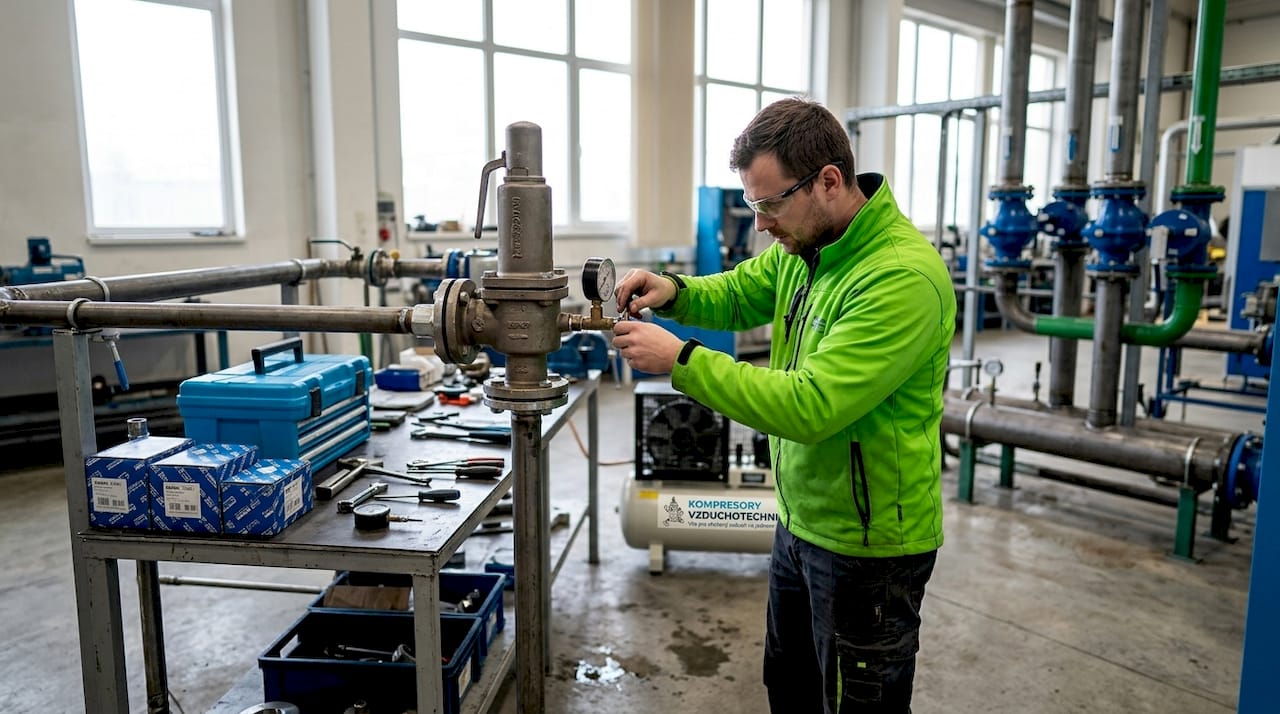

Údržba a pravidelné kontroly ventilů

Pojistné ventily jsou pasivní bezpečnostní prvky. Nespustí se, dokud nejsou potřeba. Právě proto jsou pravidelné kontroly nenahraditelné. Technik musí ověřit funkčnost dříve, než dojde ke skutečné havarijní situaci.

Nejčastější příčiny selhání v provozu zahrnují:

• Vodní kámen a usazeniny. Vodní kámen ve ventilech topných soustav je problém, který uniká pozornosti, dokud ventil v kritickou chvíli neotevře nebo nenaopak nezůstane trvale otevřený.
• Mechanické poškození sedla. Opakované otevírání nebo nečistoty v médiu vedou k poškrábání nebo erozi kontaktní plochy.
• Koroze pružiny nebo tělesa. Chemicky agresivní média nebo vlhkost urychlují degradaci.
• Porušení plomby nastavení. Pojistné ventily jsou nastaveny a zaplombovány. Každé porušení plomby znamená povinnost recertifikace kvalifikovaným personálem.

Doporučené intervaly kontrol závisí na aplikaci, ale minimum je:

• Vizuální inspekce jednou za čtvrt roku (kontrola netěsností, koroze, potrubního připojení)
• Manuální odzkoušení funkce jednou ročně ruční páčkou, je-li ventil vybaven
• Úplná revize včetně demontáže dle norem ČSN EN v intervalech daných výrobcem nebo provozním řádem

Pravidelné funkční testy jsou nejlevnějším způsobem prevence havárií. Cena preventivní kontroly je zlomkem nákladů na opravu poškozeného tlakového zařízení nebo odstávku celého provozu.

Profesionální tip: Vždy zaznamenávejte datum, výsledek a jméno osoby provádějící každou kontrolu nebo test. Dokumentace je požadavkem norem a zároveň jediným způsobem, jak prokázat řádný provoz při pojistné události nebo při státní inspekci.

Použití pojistných ventilů v průmyslu a stavebnictví

Praktické scénáře, kde pojistný ventil rozhoduje o bezpečnosti, jsou rozmanité. Níže jsou konkrétní příklady z průmyslových a stavebních provozů:

1. Vzdušníky a kompresorové stanice. Vzdušník se stlačeným vzduchem musí mít pojistný ventil nastavený maximálně na hodnotu PS nádrže. Při poruše regulátoru tlaku kompresoru je ventil jedinou zábranou před destrukcí nádoby.

2. Parní a teplovodní kotelny. Pojistný ventil na kotli chrání před kritickým přetlakem při poruše regulátoru nebo blokaci výstupu. Zablokování ventilu vodním kamenem je reálné riziko, nikoliv teoretická hrozba.

3. Hydraulické lisy a výrobní stroje. Překročení nastaveného tlaku v hydraulickém obvodu poškodí těsnění, válce nebo celý hydraulický agregát. Pojistný ventil funkci systému ochrání a zároveň signalizuje poruchu regulace.

4. Stavební stroje a mobilní kompresory. Na stavbě se pojistné ventily nacházejí v potrubních rozvodech stlačeného vzduchu, v pneumatických nástrojích i v hydraulických systémech rypadel a jeřábů. Vibrace a mechanické rázy urychlují degradaci sedla, proto jsou kontroly před každou sezónou nutností.

5. Tlakové nádoby na nebezpečné látky. V chemickém průmyslu nebo při manipulaci s technickými plyny je selhání pojistného ventilu přímé bezpečnostní riziko pro obsluhu i okolí.

Výhody pojistných ventilů se projeví nejen při havárii. Správně fungující ventil snižuje celkové opotřebení systému, protože eliminuje opakované přetlakové rázy, které postupně poškozují spoje, těsnění a armatury. Náklady na neplánované opravy a odstávky výrazně převyšují investici do kvalitního ventilu a jeho pravidelné kontroly.

Pohled technika z praxe

Z mé zkušenosti s průmyslovými a stavebními instalacemi platí jedno: technici se pojistným ventilům věnují buď příliš málo, nebo ve špatný čas. Nejčastěji se na ně vzpomene až po havárii nebo při inspekci.

Setkal jsem se s případy, kdy byl ventil na vzdušníku fyzicky zablokován drátkem, protože “občas kapal a mrzelo to”. To je extrémní příklad, ale menší verze téhož se dějí běžně. Ventil, který při manuálním testu neotevírá, nebo který netěsní po uzavření, je nefunkční bezpečnostní prvek. Systém s takovým ventilem není jištěn vůbec.

Co skutečně funguje, je kombinace dvou věcí: správná instalace od začátku a dokumentovaná pravidelná údržba. Správná instalace eliminuje 90 % pozdějších problémů. Pravidelná údržba zachytí zbytek dříve, než přeroste v poruchu.

Chápu, že v provozu pod časovým tlakem se kontrola ventilů odkládá. Ale preventivní kontrola trvá minuty a může předejít odstávce v řádu dnů. Z finančního hlediska je to jasná kalkulace. Z hlediska bezpečnosti osob je to povinnost, ne volba.

Technici, kteří tuto oblast nepodceňují, mají méně neplánovaných prostojů, nižší pojistné a čistší svědomí při předávání zařízení dalšímu provozovateli.

— Zdeněk
