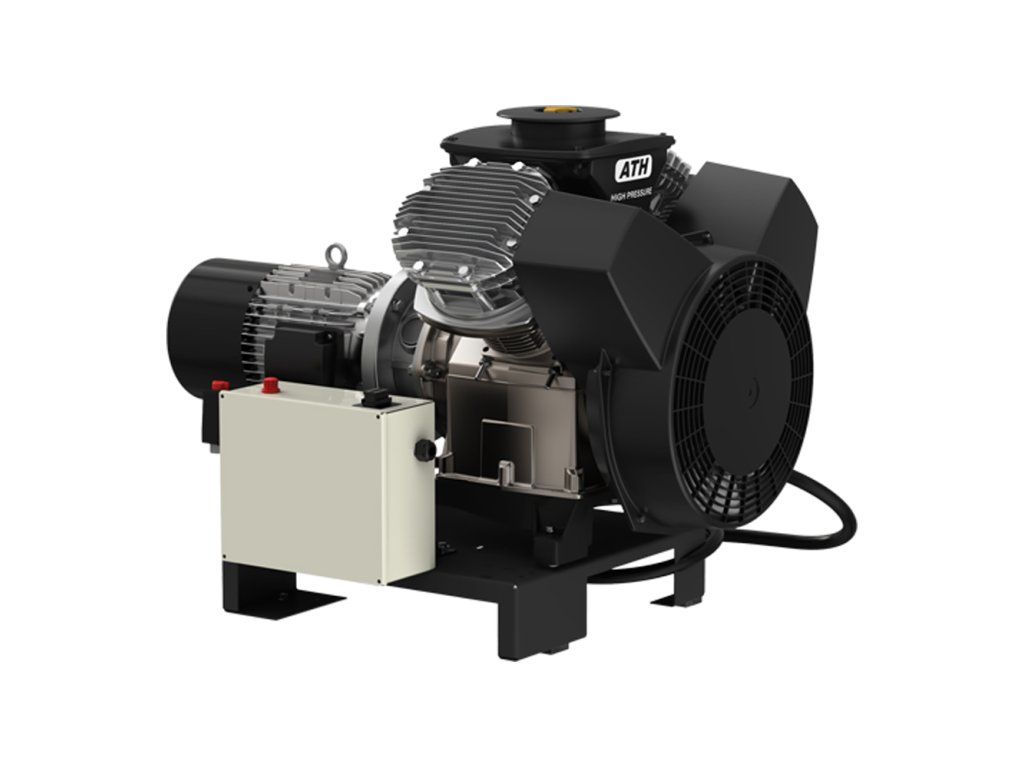

Hochdruckkompressor ABAC Tech - ATH-11/20-BTX Leistung 11 kW, Liefermenge 906 l/min bei 20 bar, Ansaugung 1 392 l/min, ohne Behälter, Spannung 400/50 V/Hz, 106 dB Lwa / 86 dB in 4 m
Artikelnummer: ATH-11/20-BTX
Verwandte Produkte
Produktdetailbeschreibung

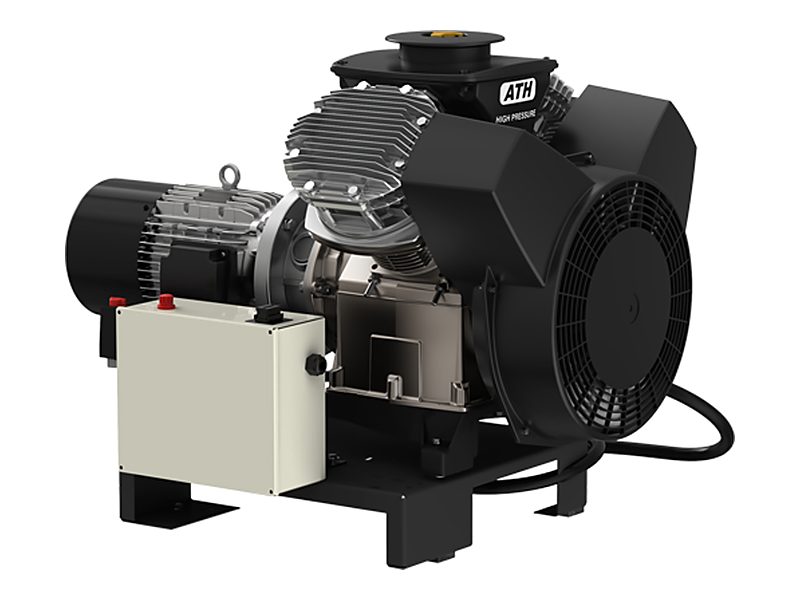

ABAC Tech ATH · 20 bar · 906 l/minEin Sprung in eine andere Größenklasse. ATH-11/20-BTX liefert 906 l/min bei vollen 20 bar aus angesaugten 1 392 l/min — gegenüber der Siebeneinhalb-Kilowatt-Maschine sind das 360 l/min mehr, also zwei Drittel. Es ist ein zweistufiges Aggregat auf einem Stahlgrundrahmen, ohne Behälter, mit S1-Motor für Dauerbetrieb und mit Stern-Dreieck-Anlauf.
Was sich mit der Größe ändert
Es geht nicht nur um mehr Luft. Die Maschine wiegt 185 kg gegenüber 121 kg, ist zwanzig Zentimeter breiter und höher und die Lautstärke steigt auf 106 dB Lwa statt 101. Die Installation muss deshalb vorbereitet sein — ein tragfähiger Boden, Abstand zum Kühlen und ein belüfteter Maschinenraum.
Es gibt nur eine Ausführung: auf dem Grundrahmen, ohne eigenen Druckbehälter. In dieser Größe wird vorausgesetzt, dass der Hauptbehälter im Maschinenraum schon da ist — und er muss wie das ganze Netz für zwanzig bar zugelassen sein.
Ausstattung und Details
Was ATH-11/20-BTX ab Werk kann
- zweistufiges ölgeschmiertes Aggregat mit zwei Zylindern in V-Form, 1 500 U/min
- Motor 11 kW in Betriebsart S1, also 100% Einschaltdauer ohne Pausen zum Abkühlen
- Direktantrieb ohne Riemen — das Aggregat sitzt direkt auf dem Motor
- auf einem Stahlgrundrahmen ohne Druckbehälter montiert — die Luft geht ins Leitungsnetz oder in den eigenen Behälter
- Elektromotor 400/50 V/Hz, dreiphasiger Anschluss, Stern-Dreieck-Anlauf
- Ansaugung 1 392 l/min, Liefermenge 906 l/min bei einem Betriebsdruck von 20 bar
- Zwischenkühler zwischen Niederdruck- und Hochdruckzylinder, Edelstahlventile
- Kurbelwellenlager ab Werk auf die gesamte Lebensdauer mit Schmiermittel gefüllt
- Gewicht 185 kg, Abmessungen 1 073 × 820 × 840 mm; Geräusch 106 dB Lwa, in 4 m 86 dB
- Garantie 2 Jahre
Details der Maschine
Wohin, wenn ATH-11/20-BTX nicht passt

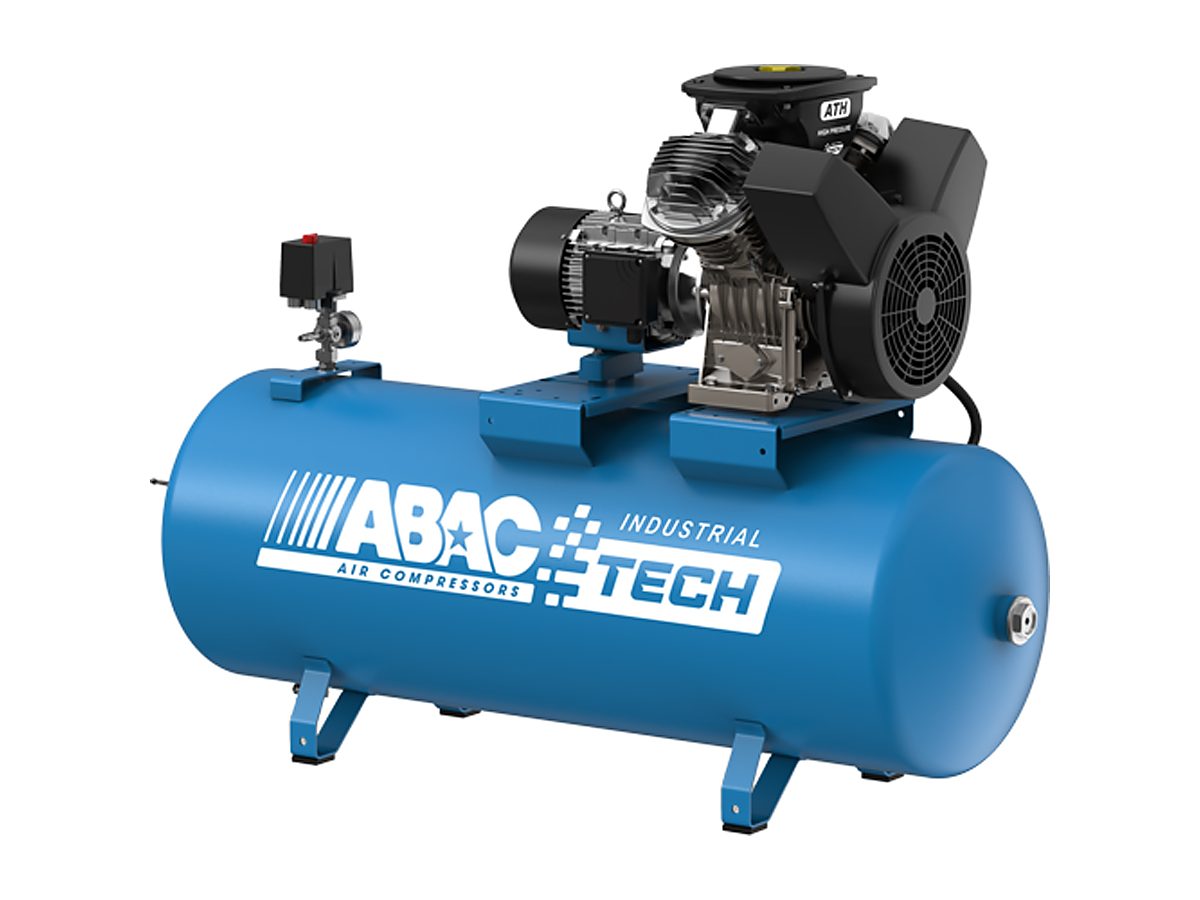

Schwächer ist ATH-7,5/20-BTX, die stärkste Maschine der Kategorie ist ATH-15/20-BTX. Fertige Einheiten mit Behälter enden bei ATH-7,5/20-270FTX. Die ganze Übersicht steht in der Übersicht der ganzen Kategorie, fünf bar tiefer in der Reihe mit 15 bar.
Die Liefermenge ist die Luftmenge, die die Maschine bei einem Betriebsdruck von 20 bar abgibt; die Ansaugung ist das Volumen, das der Niederdruckzylinder ansaugt. Die Geräuschangabe ist als Schallleistungspegel Lwa vom Typenschild und als Schalldruck in 4 m von der Maschine angegeben. Leistungsdaten nach ISO 1217, Anhang C, Geräusch nach ISO 2151.
Ventilek rät
Elf Kilowatt bei zwanzig bar machen aus dem Kompressor eine eigene Anlage. Bevor Sie ihn bestellen, klären Sie Anschluss, Absicherung und Wärmeabfuhr aus dem Maschinenraum.
Zusätzliche Parameter
| Kategorie: | Kompressoren für alle Anwendungen - Hobby und Industrie |
|---|---|
| Garantie: | 2 Jahre |
| Kompressortyp: | Kolbenkompressor |
| Druck: | 20 bar |
| Saugleistung: | 1 392 l/min |
| Verschiebung: | 906 l/min |
| Druckbehältervolumen: | 0 Liter |
| Leistungsaufnahme des Motors: | 11 kW |
| Netzspannung: | 400/50 V/Hz |
| Geschwindigkeit: | 1.500 U/min |
| Anzahl der Zylinder: | 2 |
| Anzahl der Schritte: | 2 – Zweistufiger Kompressor |
| Schmierung: | Ölsäure |
| Geräuschpegel: | 106 dB - Lwa, 86 dB - Lwp(4m) |
| Maße: | 1 073 × 820 × 840 mm |
| Gewicht: | 185 kg |
| Motor: | Elektrisch |
| Schallisoliert: | NEIN |
| Fahren: | Direkt |
| Maschinenstart: | Y/D - Sterndreieck |
| Lufttrockner: | Nein |
| Verwenden: | Industriell |
| Gebäude: | Stationär |
