Filtr z węglem aktywnym Hankison F15-B-CF – G 2 1/2", 33 983 l/min opary oleju poniżej 0,004 mg/m³ · klasa 1-x-1 · 11 bar
Kod: F15-B-CF
Produkty powiązane
Opis szczegółowy produktu

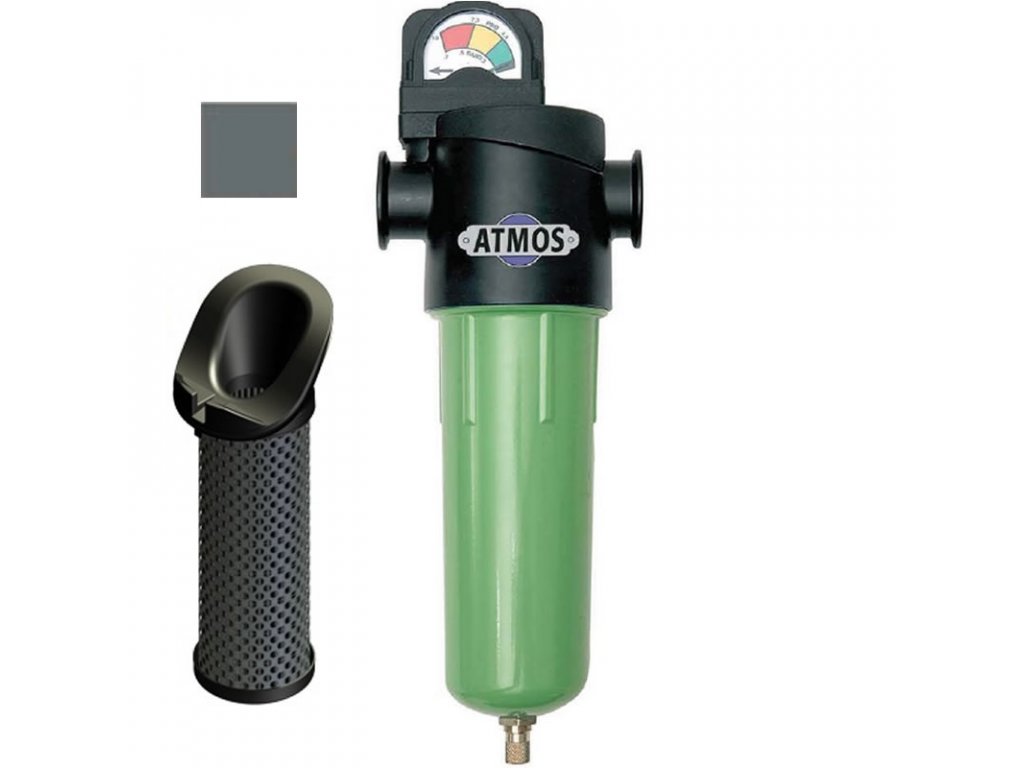

Filtr z węglem aktywnym Hankison NGF F15-B-CF usuwa opary oleju, zapachy i posmaki; olej resztkowy w postaci oparów wynosi poniżej 0,004 mg/m³. Ma gwint G 2 1/2", przepływ 33 983 l/min (2039 Nm³/h) przy 7 bar i ciśnienie robocze do 11 bar.
Należy do serii filtrów Hankison NGF: korpus jest dla wszystkich pięciu stopni taki sam, stopień określa wkład z kolorową pokrywą.
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Przyłącze | G 2 1/2" (gwint wewnętrzny) |
| Przepływ przy 7 bar | 33 983 l/min (2039 Nm³/h) |
| Ciśnienie robocze | 11 bar |
| Temperatura powietrza na wlocie | od +2 do +66 °C |
| Zatrzymuje cząstki od | 0,01 µm |
| Olej resztkowy | < 0,004 mg/m³ (opary) |
| Klasa ISO 8573-1 | 1-x-1 |
| Skuteczność zatrzymania cząstek | 99,999+ % |
| Spadek ciśnienia nowego wkładu (suchy / mokry) | 70 mbar / – |
| Wymiana wkładu | po 1000 godzinach pracy, najpóźniej po 12 miesiącach |
| Pokrywa wkładu | czarna |
| Wkład zapasowy | CF-15 |
| Wskaźnik zanieczyszczenia | bez wskaźnika (węgiel aktywny wymienia się według czasu) |
| Odprowadzanie kondensatu | zawór ręczny (kurek kulowy) |
| Korpus | ciśnieniowy odlew aluminiowy, chromianowany, farba proszkowa |
| Szerokość A | 230,8 mm |
| Wysokość B | 634,4 mm |
| Od osi przyłącza do dolnej krawędzi C | 550 mm |
| Wolna przestrzeń pod filtrem D | 204 mm |
| Masa | 8,4 kg |
Korpus i wymiary
Korpus jest z ciśnieniowego odlewu aluminiowego, chromianowany i chroniony farbą proszkową na bazie poliestru i epoksydu. Wlot i wylot mają kształt kołnierzy z gwintem wewnętrznym; zbiornik ma od wewnątrz żebra, po których kondensat spływa w dół.
Wymiary według producenta: szerokość A 230,8 mm, wysokość B 634,4 mm, od osi przyłącza do dolnej krawędzi C 550 mm, a pod filtrem potrzebna jest wolna przestrzeń D 204 mm, aby można było zdjąć zbiornik. Masa 8,4 kg.
Wyposażenie
Filtr jest dostarczany z wkładem CF-15. Nie ma odprowadzania kondensatu ani wskaźnika spadku ciśnienia — na zbiorniku jest zawór ręczny (kurek kulowy), a wkład wymienia się według czasu.
Przepływ według ciśnienia
Przepływ podano dla ciśnienia 7 bar i temperatury +20 °C. Przy innym ciśnieniu zmienia się według współczynnika korekcyjnego; ten filtr pracuje do 11 bar:
| Ciśnienie (bar) | 4 | 5 | 6 | 7 | 8 | 10 |
|---|---|---|---|---|---|---|
| Przepływ (l/min) | 21 409 | 25 487 | 29 905 | 33 983 | 38 400 | 46 896 |
Kiedy go stosować
Jest do powietrza, które ma kontakt z żywnością i lekami, oraz do powietrza procesowego i analitycznego. Nie usunie metanu, tlenku węgla, dwutlenku węgla ani innych toksycznych gazów.
Gdzie go umieścić
Montuje się go zawsze za mikrofiltrem HF lub mikrofiltrem UF — ciekły olej nie może trafić do węgla aktywnego.
Wkład i konserwacja
Wkład CF-15 z węglem aktywnym wymieniaj według czasu: po 1000 godzinach pracy, najpóźniej po 12 miesiącach.
Medium filtracyjne
Wkład ma opatentowany kształt Venturi-Wave, dzięki któremu powietrze wpływa do wkładu bez zawirowań, oraz głęboko plisowane medium filtracyjne o dużej powierzchni — powietrze przepływa przez nie z mniejszym spadkiem ciśnienia.
Inne rozmiary znajdziesz wśród filtrów tego samego stopnia, a wkłady zapasowe wśród akcesoriów NGF.
Parametry dodatkowe
| Kategoria: | Filtry sprężonego powietrza z węglem aktywnym Hankison NGF CF |
|---|---|
| Ciśnienie: | 11 barów |
| Podłączenie strony: | 2 1/2" |
| Wymiary: | 230 × 634 mm |
| Certyfikacja: | ISO 8573-1 (IUTA) |
| Wkład filtra: | CF-15 |
| Materiał: | Aluminium |
| Odpływ kondensatu: | Ręczne |
| Temperatura pracy: | +2 / +66 °C |
| Przepływ: | 29 166 l/min |
| Rodzaj produktu: | Kompletny filtr |
| Pozostały olej: | <0,004 mg/m³ |
| Klasa jakości - oleje: | 1 |
| Klasa jakości - zanieczyszczenia stałe: | 1 |
| Stopień filtracji: | Węgiel aktywny |
| Rodzaj przyłącza: | Gwint wewnętrzny |
Ocena produktu
Bądź pierwszą osobą, która napisze opinię do tego produktu.
Hankison to amerykański producent osuszaczy i filtrów sprężonego powietrza z tradycją od 1948 roku. Znajdą Państwo u nas jego filtry NGF w pięciu stopniach filtracji, wkłady zapasowe do nich i osuszacze chłodnicze HDI.
Filtry NGF mają dla wszystkich stopni ten sam korpus, różni się tylko wkład — stopień rozpoznają Państwo po kolorze pokrywy. Stopnie SF do UF mają w wyposażeniu wskaźnik spadku ciśnienia i spust kondensatu. Osuszacze HDI osuszają powietrze do ciśnieniowego punktu rosy +3 °C.
Czystość według ISO 8573-1Filtry NGF i osuszacze HDI
Filtry NGF — cała seria
Pięć stopni w jednym korpusie. Stopnie ustawia się kolejno od zgrubnego do dokładnego, każdy chroni następny.
- 14 rozmiarów, G 1/4″ do 3″
- przepływ od 566 do 42 483 l/min
- do 16 bar, F13 do F17 do 11 bar
Filtr podstawowy SF
Na początek filtracji, gdzie jest dużo wody. Separator cieczy i filtr 3 µm oddziela ponad 99 % ciekłego kondensatu.
- olej resztkowy poniżej 5 mg/m³
- przyjmie do 25 g cieczy na m³ powietrza
- pokrywa wkładu pomarańczowa
Filtr przeciwpyłowy i wstępny PF
Przed mikrofiltr i za osuszacz adsorpcyjny. Podwójna warstwa wgłębna zatrzymuje cząstki od 1 µm ze skutecznością 99,999 %.
- olej resztkowy poniżej 2 mg/m³
- chroni wkłady mikrofiltrów HF i UF
- pokrywa wkładu biała
Mikrofiltr HF
Powietrze bez aerozolu olejowego. Filtr koalescencyjny zatrzymuje cząstki od 0,01 µm i oddziela ponad 99,9 % oleju.
- olej resztkowy poniżej 0,01 mg/m³
- klasa 1-x-1 według ISO 8573-1
- pokrywa wkładu zielona
Bardzo dokładny mikrofiltr UF
Do lakierowania i czułych urządzeń. Ta sama dokładność 0,01 µm co HF, ale dziesięć razy mniej oleju w powietrzu.
- olej resztkowy poniżej 0,001 mg/m³
- przed nim filtr przeciwpyłowy PF
- pokrywa wkładu żółta
Filtr z węglem aktywnym CF
Opary oleju, zapachy i posmaki. Dwie warstwy węgla aktywnego do powietrza, które styka się z żywnością lub lekami.
- opary oleju poniżej 0,004 mg/m³
- zawsze za mikrofiltrem HF lub UF
- wkład wymienia się po 1 000 godzin
Wkłady zapasowe NGF
Do wszystkich pięciu stopni i 14 rozmiarów. Kod wkładu to stopień i rozmiar filtra, na przykład HF-06 do filtra F06-B-HF.
- wymiana przy spadku ciśnienia 400 mbar
- najpóźniej po 12 miesiącach
- stopień rozpoznają Państwo po kolorze pokrywy
Osuszacze chłodnicze HDI
Suche powietrze z punktem rosy +3 °C. Opatentowany aluminiowy wymiennik schładza powietrze dwustopniowo i oszczędza energię.
- 17 rozmiarów, od 200 do 21 667 l/min
- ciśnienie robocze do 16 bar
- do HDI-600 na 230 V, większe na 400 V
Nie wiedzą Państwo, jak duży osuszacz wybrać? Kalkulator w kategorii osuszaczy dobierze go według zastosowania, wydajności kompresora, ciśnienia i temperatur.
Dobrać osuszaczFiltry i osuszacze Hankison obok siebie
| Co który produkt usuwa z powietrza | ||||
|---|---|---|---|---|
| Produkt | Co usuwa | Dokładność / punkt rosy | Olej resztkowy | Klasa ISO 8573-1 |
| Filtr podstawowy SF | ciekłą wodę i cząstki stałe | 3 µm | poniżej 5 mg/m³ | 3-x-4 |
| Filtr przeciwpyłowy PF | cząstki stałe i ciecz | 1 µm | poniżej 2 mg/m³ | 2-x-4 |
| Mikrofiltr HF | aerozol olejowy i drobne cząstki | 0,01 µm | poniżej 0,01 mg/m³ | 1-x-1 |
| Bardzo dokładny mikrofiltr UF | aerozol olejowy i drobne cząstki | 0,01 µm | poniżej 0,001 mg/m³ | 1-x-1 |
| Filtr z węglem aktywnym CF | opary oleju, zapachy i posmaki | 0,01 µm | poniżej 0,004 mg/m³ (opary) | 1-x-1 |
| Osuszacz HDI | parę wodną | punkt rosy +3 °C | – | x-4-x |
Klasę ISO 8573-1 zapisuje się jako cząstki stałe – woda – olej, x oznacza, że produkt tego składnika nie usuwa.
Jak zestawić uzdatnianie powietrza
1. Filtr wstępny przed osuszaczem
Przed osuszaczem chłodniczym HDI musi być filtr wstępny o dokładności 10 µm lub lepszej, wymaga tego producent. Gdzie w instalacji jest dużo wody, sprawdzi się filtr podstawowy SF.
2. Osuszacz według kompresora
Osuszacz musi przyjąć całą wydajność kompresora. Należy wybrać rozmiar HDI, którego przepływ jest co najmniej równy wydajności kompresora.
3. Filtry za osuszaczem
Za osuszaczem chłodniczym stosuje się filtr przeciwpyłowy PF i mikrofiltr HF, do lakierowania i czułych urządzeń bardzo dokładny mikrofiltr UF. Węgiel aktywny CF montuje się na końcu.
4. Wymiana wkładów na czas
SF i PF po 6 000 godzinach pracy, HF i UF po 3 000, CF po 1 000 — zawsze najpóźniej po 12 miesiącach lub wcześniej przy spadku ciśnienia 400 mbar.
Najczęstsze pytania
- Czym różni się mikrofiltr HF od UF?
- Oba zatrzymują cząstki od 0,01 µm. Bardzo dokładny mikrofiltr UF zostawia jednak w powietrzu dziesięć razy mniej oleju: poniżej 0,001 mg/m³ wobec 0,01 mg/m³ w HF.
- Dlaczego przed mikrofiltrem stosuje się filtr przeciwpyłowy PF?
- Filtr przeciwpyłowy PF zatrzymuje cząstki stałe i ciecz, zanim dotrą do dokładnego wkładu mikrofiltra. Wkład mikrofiltra HF lub UF wytrzyma wtedy dłużej.
- Jak rozpoznać stopień wkładu?
- Po kolorze pokrywy: pomarańczowa SF, biała PF, zielona HF, żółta UF i czarna CF. Każdy rozmiar filtra ma własny wkład, kod wkładu kończy się numerem rozmiaru.
- Czy filtr NGF usuwa także wilgoć?
- Nie. Filtry zatrzymują tylko wodę, która już się skropliła. Parę wodną usuwa dopiero osuszacz — osuszacz chłodniczy HDI osusza powietrze do ciśnieniowego punktu rosy +3 °C.
- Czy osuszacz HDI nadaje się do nieogrzewanej hali?
- Tylko tam, gdzie temperatura nie spada poniżej zera. Punkt rosy +3 °C oznacza, że woda nie skropli się, dopóki temperatura nie spadnie poniżej +3 °C. Do instalacji na mrozie potrzebny jest osuszacz adsorpcyjny z punktem rosy poniżej 0 °C.
