Kompressor Pro Line Expert A49BP-2,2-90CT, 90 l, 400 V Expert, Leistung 2,2 kW, Ansaugleistung 444 l/min, Druck 11 bar, Behälter 90 l, Spannung 400/50 V/Hz, 93 dB Lwa / 73 dB in 4 m
Artikelnummer: A49BP-2-2-90CT
Verwandte Produkte
Produktdetailbeschreibung

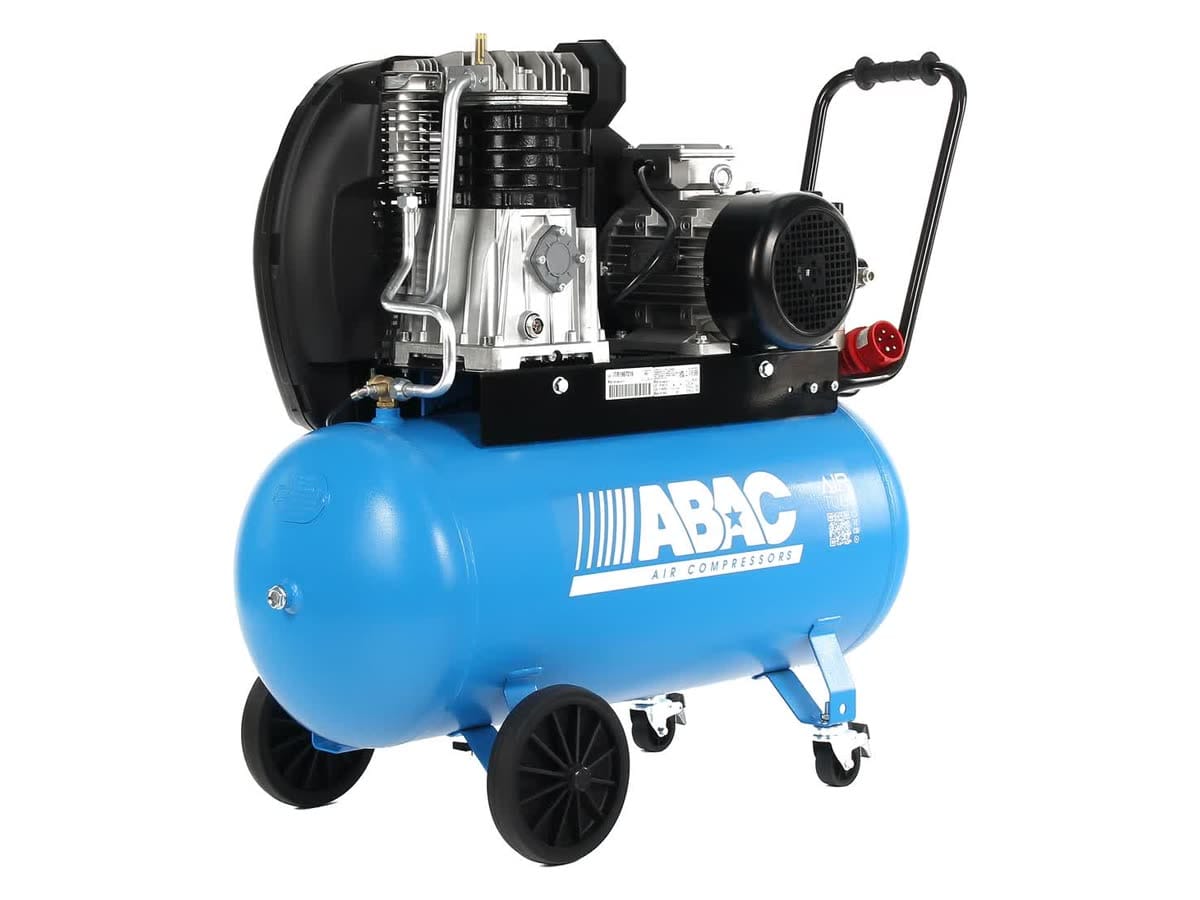

Expert · 90 l · 400 V · 444 l/min · 11 barDer Neunziger für 400 V. Der A49BP-2,2-90CT setzt das zweistufige Aggregat A49B mit 2,2-kW-Drehstrommotor auf einen 90-l-Behälter: Ansaugleistung 444 l/min bei 1.050 U/min, 11 bar, 65 kg — die leichteste Maschine der Reihe. Für den Service mit 400-V-Steckdose an jeder Hebebühne, wo die Maschine täglich bewegt wird.
Warum 2,2 kW für 400 V mit 90-l-Behälter
Der 2,2-kW-Drehstrommotor schont die Sicherung mehr als der Einphasenmotor, und mit 65 kg ist das die leichteste Maschine der Reihe — mit zwei vorderen Lenkrollen mit Bremse und dem Griff mit Gummiüberzug fährt sie eine Person allein. Das Aggregat A49B bringt 444 l/min in zwei Stufen auf 11 bar, sodass Schlagschrauber oder Ratsche länger aus den 90 l ziehen als bei einem einstufigen Neunziger. Das Kondensat fängt der Filterdruckregler mit Becher ab, bevor es zur Ratsche kommt. Wem 444 l/min nicht reichen, der bekommt denselben Behälter mit 3-kW-Motor. Bei 400 V bleibt der Lärm wie bei der Einphasen-Schwester: 93 dB Lwa, in 4 m 73 dB.
Ausstattung und Details
Was der A49BP-2,2-90CT ab Werk kann
- zweistufiges Zweizylinder-Aggregat A49B, ölgeschmiert, mit Ölschauglas, Keilriemenantrieb unter geformter Riemenabdeckung, 1.050 U/min
- Drehstrom-Elektromotor 2,2 kW (3 hp), 400 V / 50 Hz, Thermoschutz; Druckschalter mit Automatikbetrieb
- Ansaugleistung 444 l/min, Druck 11 bar, Nachkühler am Ausgang des Aggregats
- liegender Behälter 90 l mit Kugelhahn zum Ablassen des Kondensats
- Filterdruckregler mit Becher und Manometer am Druckschalter, Schnellkupplung DN 7,2, zwei Manometer (Behälter und Ausgang)
- zwei vordere Lenkrollen mit Bremse, zwei Räder hinten, geschlossener Griff mit Gummiüberzug
- Lärm 93 dB Lwa, in 4 m 73 dB
- QR-Code AirTube auf dem Behälter öffnet Servicevideos; Garantie 2 Jahre, auf den Behälter 10 Jahre gegen Durchrosten
Details der Maschine
Wohin weiter, wenn der A49BP-2,2-90CT nicht passt
Mehr Luft in denselben Behälter bringt der A49BP-3-90CT; denselben Motor für die normale Steckdose hat der A49BP-2,2-90CM. Wo er zwischen den anderen dreizehn steht, zeigt die Übersicht der Reihe A49B; Neunziger aller Marken vergleichen die Kompressoren mit 90-l-Behälter. An der Hebebühne hilft ein Spiralschlauch.
Die Werte gelten für den Betrieb an 50 Hz. Die Ansaugleistung ist die Luftmenge, die das Aggregat ansaugt; wie viel davon beim Werkzeug ankommt, hängt von Druck und Behälter ab. Der Lärm ist als Schallleistungspegel Lwa und als Schalldruck in 4 m Abstand von der Maschine angegeben. Ein Kolbenkompressor arbeitet in Zyklen (Nachfüllen des Behälters und Pause), nicht im Dauerbetrieb.
Ventilek rät
Der leichteste A49B: 65 kg, 11 bar und Filter am Ausgang — für den Service, in dem die Maschine gefahren wird.
Zusätzliche Parameter
| Kategorie: | Druckluftkompressoren |
|---|---|
| Garantie: | 2 Jahre |
| Kompressortyp: | Kolbenkompressor |
| Druck: | 11 bar |
| Saugleistung: | 444 l/min |
| Liefermenge: | 333 l/min |
| Druckbehältervolumen: | 90 L |
| Druckbehälterkonstruktion: | Landschaft |
| Verbindung: | Schnellkupplung DN 7,2 |
| Leistungsaufnahme des Motors: | 2,2 kW |
| Netzspannung: | 400/50 V/Hz |
| Drehzahl: | 1.050 U/min |
| Anzahl der Zylinder: | 2 |
| Anzahl der Schritte: | 2 – Zweistufiger Kompressor |
| Schmierung: | Ölsäure |
| Geräuschpegel: | 93 dB - Niedrig, 73 dB - Lwp(4m) |
| Gewicht: | 65 kg |
| Zubehör: | Druckregler, Räder, Handhaben, Schnellwechsler, Filtration |
| Motor: | Elektrisch |
| Schallisoliert: | NEIN |
| Fahren: | Keilriemen |
| Lufttrockner: | Nein |
| Verwenden: | Professional |
| Gebäude: | Mobile |
| Maße: | 1 123 x 502 x 935 mm |
Inbetriebnahme
Kompressor Service KIT und Austausch
Kompressorinstallation
Kompressorölwechsel
Kondensatableitung
Riemenwechsel
Wartung des Saugfilters
Produktbewertung
Seien Sie der Erste, der einen Beitrag zu diesem Artikel schreibt!
ABAC ist eine italienische Kompressorenmarke, gegründet 1981 und seit 2007 Teil der Atlas Copco-Gruppe. Bei uns finden Sie Maschinen vom Kofferkompressor, den Sie mit einer Hand tragen, über Kolbenkompressoren für die Werkstatt bis zu Industrie- und Schraubenkompressoren für die ganze Halle.
Neben üblichen ölgeschmierten Maschinen baut ABAC auch ölfreie Kompressoren für Lackierereien und Praxen, schallgedämmte Maschinen im Schallschutzgehäuse und Kompressoren mit Verbrennungsmotor für die Baustelle. Ergänzt werden sie durch Kältetrockner ABAC DRY, Öle und Servicesätze.
Anleitungen in der AirTube-AppBaureihen der ABAC Kompressoren
ABAC Line — für die normale Steckdose
Für Handwerker und kleinere Werkstätten. Kolbenkompressoren mit Direktantrieb, vom Koffer für eine Hand bis zum Zweizylinder auf Rädern.
- 1,1–2,2 kW, 230 V
- Ansaugleistung 160–355 l/min, 8–10 bar
- für Arbeit mit Pausen zwischen den Zyklen
ABAC Pro Line — Keilriemenantrieb
Tägliche Arbeit in Werkstatt und Service. Ölgeschmierte ein- und zweistufige Maschinen, auf Rädern, auf Füßen oder als Tandem.
- 1,5–7,5 kW, Ansaugleistung 178–2.420 l/min
- 10, 11 oder 15 bar
- Kessel 50–900 l
ABAC Silent — schallgedämmt
Wenn der Kompressor neben Ihnen steht. Aggregat, Motor und Riemen sitzen im Schallschutzgehäuse, manche Maschinen haben auch einen Trockner darin.
- im Gehäuse 81–89 dB Lwa
- auf 270- und 500-l-Kessel oder ohne Kessel
- 1,5–7,5 kW
ABAC Expert Zero — ölfrei
Für Lackiererei, Polsterei und Lebensmittel. Ölfreies Aggregat mit teflonbeschichteten Zylindern und Keilriemenantrieb.
- Ansaugleistung 255–486 l/min, 10 bar
- Kessel 50–270 l
- 230 und 400 V
ABAC Tech — Industrie
Betrieb ohne Abkühlpausen. Aggregat aus Gusseisen und Motor S1 für 100 % Einschaltdauer, ölgeschmiert oder ölfrei.
- 1,5–15 kW
- 10 bis 30 bar
- auf Grundrahmen oder Kessel
ABAC SPINN und CROSS — Schraube
Wenn die Luft die ganze Schicht fließt. Sechs Baureihen von der Werkstattmaschine bis zur Station für die Halle, einzeln oder mit Kessel und Trockner.
- 2,2–22 kW, Liefermenge 272–3.090 l/min
- 10 bar, 57–71 dB(A)
- SPV mit Frequenzumrichter
Engine Air — Benzin und Diesel
Druckluft dort, wo keine Steckdose ist. Kolbenkompressoren mit Verbrennungsmotor: tragbar im Rahmen, auf Rädern oder stationär.
- Ansaugleistung 275–1.038 l/min
- 10–14 bar
- Motoren von Honda und Kohler
Clean Air — Dental
Für Zahnarztpraxen und Labore. Ölfreie Kompressoren für 8 bar, mit Adsorptionstrockner oder im Schallschutzgehäuse.
- für 1 bis 5 Behandlungsstühle
- Taupunkt −40 °C mit Trockner
- im Gehäuse 64 dB(A) in 1 m
Sie wissen nicht, welche Baureihe? Auf der Seite Kompressoren finden Sie einen Auswahlrechner und eine Tabelle, wie viel Luft welches Werkzeug braucht.
Kompressor auswählenABAC Baureihen im Vergleich
| Baureihe, Einsatz, Bauart, Ansaugleistung, Druck und Anschluss | |||||
|---|---|---|---|---|---|
| Baureihe | Für wen | Bauart | Ansaugleistung | Druck | Anschluss |
| ABAC Line | Handwerker, kleinere Werkstatt | Kolben, Direktantrieb | 160–355 l/min | 8–10 bar | 230 V |
| ABAC Pro Line | täglicher Betrieb in Werkstatt und Service | Kolben, Keilriemen | 178–2.420 l/min | 10–15 bar | 230 / 400 V |
| ABAC Silent | Maschine am Arbeitsplatz | Kolben, schallgedämmt | 255–1.070 l/min | 8–11 bar | 230 / 400 V |
| ABAC Expert Zero | ölfreie Druckluft | Kolben ölfrei, Keilriemen | 255–486 l/min | 10 bar | 230 / 400 V |
| ABAC Super Silent OS | leises Arbeiten in bewohnten Räumen | Kolben ölfrei, Direktantrieb | 140–230 l/min | 8–9 bar | 230 V |
| ABAC Tech | Industrie, Betrieb ohne Pausen | Kolben, Motor S1 | 204–1.716 l/min | 10–30 bar | 230 / 400 V |
| ABAC SPINN und CROSS | ununterbrochener Luftbedarf | Schraube | Liefermenge 272–3.090 l/min | 10 bar | 400 V, ein Modell 230 V |
| Engine Air | Baustelle ohne Strom | Kolben, Benzin oder Diesel | 275–1.038 l/min | 10–14 bar | Verbrennungsmotor |
| Clean Air CLR | Zahnarztpraxen und Labore | Kolben ölfrei | 240–480 l/min | 8 bar | 230 V |
Die Ansaugleistung ist die Luft, die das Aggregat ansaugt; beim Werkzeug kommt weniger an. Bei Schraubenkompressoren gibt der Hersteller die Liefermenge an.
So wählen Sie einen ABAC Kompressor
1. Luftbedarf berechnen
Addieren Sie den Verbrauch aller Werkzeuge, die gleichzeitig laufen, und planen Sie eine Reserve ein. Vergleichen Sie mit der Liefermenge, nicht mit der Ansaugleistung: Bei Kolbenkompressoren liegt sie etwa ein Viertel niedriger.
2. Nach Laufzeit wählen
Für Arbeit mit Pausen genügt ein Kolbenkompressor der Baureihe Line oder Pro Line. Soll die Luft die ganze Schicht fließen, wählen Sie ABAC Tech mit Motor S1 oder einen Schraubenkompressor.
3. Anschluss und Platz prüfen
Kleinere Maschinen laufen an der 230-V-Steckdose, stärkere brauchen einen Drehstromanschluss mit 400 V. Im Code eines Kolbenkompressors mit Elektromotor steht M für einen 230-V-Motor und T für 400 V.
4. Regelmäßig warten
Bei ölgeschmierten Maschinen den Ölstand im Schauglas prüfen und nach der Arbeit das Kondensat ablassen. Für ABAC-Kolbenaggregate gibt es Servicesätze: den Basissatz LK1 für die jährliche und den erweiterten Satz PK1 für die zweijährliche Wartung.
Häufige Fragen
- Wer stellt ABAC Kompressoren her?
- ABAC ist eine italienische Kompressorenmarke, gegründet 1981. Sie hat ihren Sitz in Robassomero bei Turin und gehört seit 2007 zur Atlas Copco-Gruppe. Die Qualität der Fertigung belegt die Zertifizierung nach ISO 9001.
- Kolben- oder Schraubenkompressor?
- Entscheidend ist die Laufzeit. Ein Kolbenkompressor füllt den Kessel und pausiert, er passt zum Aussetzbetrieb in der Werkstatt. Ein Schraubenkompressor ist für Dauerbetrieb gebaut und lohnt sich dort, wo die ganze Schicht Luft gebraucht wird. Für seine Schraubenkompressoren nennt ABAC etwa 30 % höhere Energieeffizienz und rund 20 dB(A) weniger Lärm.
- Welche ABAC Kompressoren sind ölfrei?
- Ohne Öl verdichten die Baureihen Expert Zero, die leisen Super Silent OS, die Varianten ATF und ATFS der Baureihe ABAC Tech, die Dentalkompressoren Clean Air und der Koffer SUITCASE. Sie eignen sich für Lackierereien, Lebensmittelbetriebe, Labore und Praxen.
- Wie leise ist ein ABAC Kompressor?
- Auf dem Typenschild steht der Schallleistungspegel Lwa; in 4 m Abstand messen Sie etwa 20 dB weniger. Silent-Maschinen im Gehäuse haben 81 bis 89 dB Lwa, die leisen Super Silent OS 63 bis 65 dB in 4 m und die Schraubenkompressoren 57 bis 71 dB(A).
- Brauche ich zum Kompressor einen Trockner?
- Druckluft enthält immer Wasser, das im Leitungsnetz kondensiert. Zum Lackieren oder für ein langes Leitungsnetz gehört ein Trockner: Der Kältetrockner ABAC DRY trocknet die Luft auf einen Drucktaupunkt von +4 °C und hat 17 Größen von 266 bis 18.000 l/min. Manche Maschinen der Baureihen Pro Line, Silent und SPINN haben den Trockner schon ab Werk.
- Wo finde ich die Anleitung und welches Öl gehört hinein?
- Anleitungen und Servicevideos öffnen Sie per QR-Code an der Maschine in der App AirTube. ABAC-Kolbenkompressoren werden mit Ölen Altair und ABAC Pro geschmiert, Schraubenkompressoren mit Ölen Rotair, auch mit dem lebensmitteltauglichen Rotair Foodgrade. Welches Öl in Ihre Maschine gehört, steht in der Anleitung.
