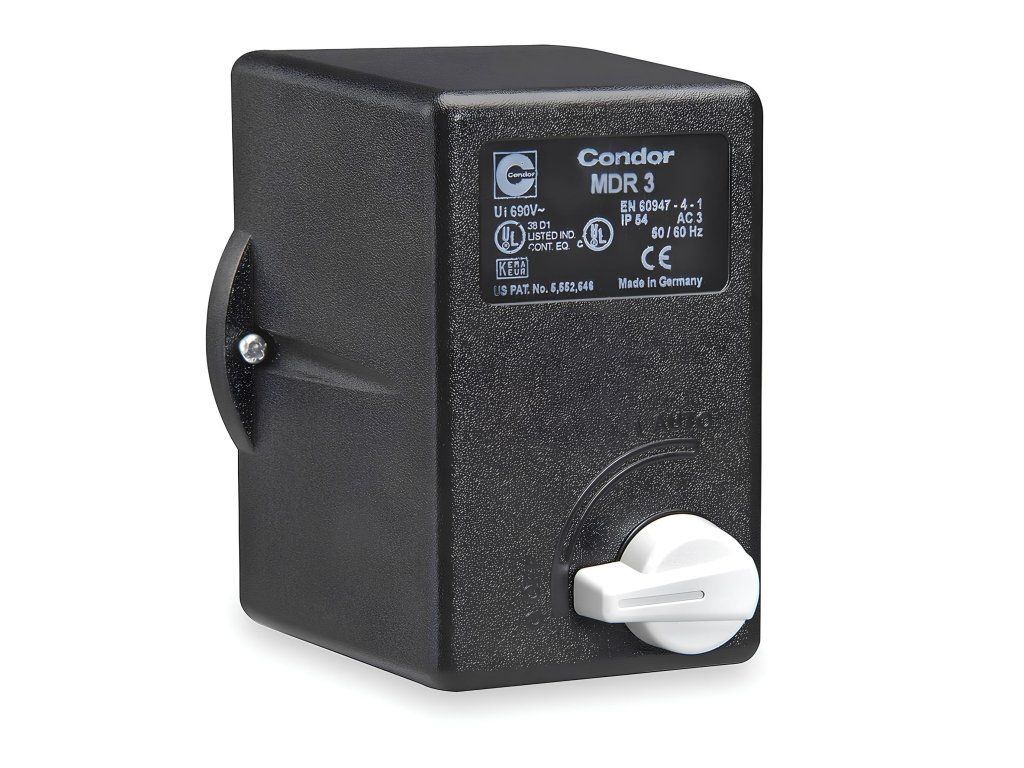

Druckschalter Condor MDR3/11-16A für Kolbenkompressoren 400/50 V/Hz · 3 Pole · Relais 10,00–16,00 A · max. 11 bar · ab Werk 8,0–10,0 bar
Artikelnummer: MDR3/11-16A
Verwandte Produkte
Produktdetailbeschreibung
Ein Relais 10,00 bis 16,00 A und ein einziges Gewinde 1/4". Die Kombination für große Dreiphasenkompressoren, die am Behälter fertige Anschlüsse für Manometer und Sicherheitsventil haben und vom Schalter nur Schalten und Motorschutz brauchen.
Großer Motor, einfacher Anschluss
Je größer der Motor, desto wichtiger ist, dass das Relais zum Bemessungsstrom passt. Bei Maschinen mit etwa fünfzehn Ampere bedeutet ein falsch eingestellter Schutz entweder unnötiges Auslösen oder gar keinen Schutz.
Das Schaltvermögen des MDR 3 beträgt 7,5 kW bei 400 V. Bei Maschinen über dieser Grenze wird der Druckschalter über ein Schütz verdrahtet, und den Motor überwacht ein eigener Motorschutzschalter.
Was im Karton ist
- Schaltvermögen 7,5 kW bei 400 V nach EN 60947, Isolationsspannung 690 V.
- Schutzart IP 54 — gegen Staub und Spritzwasser von allen Seiten.
- Mechanische Lebensdauer über eine Million Schaltspiele, höchstens 120 Schaltspiele pro Stunde.
- Thermisches Überstromrelais enthalten, wird auf den Bemessungsstrom des Motors eingestellt.
- Drehknopf zum Ein- und Ausschalten von Hand.
- Lufttemperatur −5 bis +80 °C.
- Anschluss 1× 1/4" — ein einziges Innengewinde.
- Ab Werk eingestellt auf 8,0–10,0 bar, mit den Schrauben unter der Haube änderbar.
Der Anschluss aus der Nähe

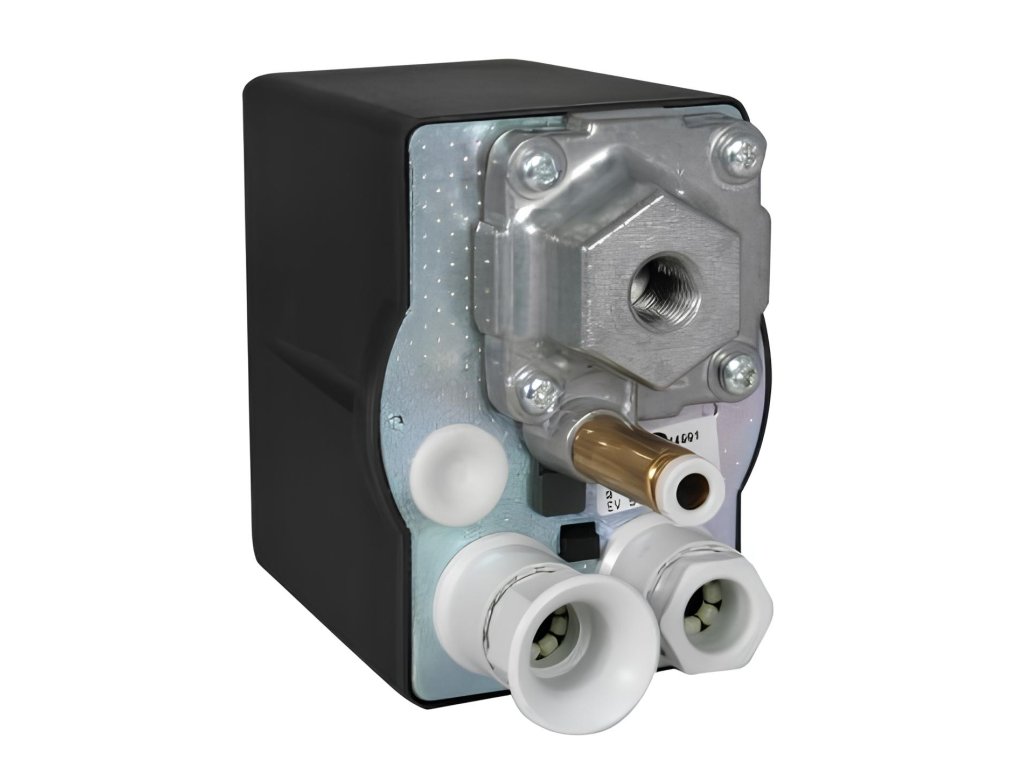

Die Rückseite mit einem einzigen Innengewinde 1/4" und dem Anschluss für die Entlastungsleitung.
Worin er sich von seinen Geschwistern unterscheidet
Dasselbe Relais mit Block hat MDR3/11X-16A. Schwächer ist MDR3/11-10A, noch stärker MDR3/11-20A. Ein Sicherheitsventil für den Behälter finden Sie unter den pojistnými ventily.
Ventilek rät
Bei einem großen Motor ist ein falsch eingestelltes Relais schlimmer als keines. Es gibt das falsche Gefühl, abgesichert zu sein.
Die technischen Daten folgen dem Datenblatt des Herstellers und dem Katalog des Lieferanten. Der Schalter muss von einer Person mit entsprechender elektrotechnischer Qualifikation angeschlossen werden. Der Druck wird unter Druck und bei getrennter Stromzufuhr eingestellt.
Zusätzliche Parameter
| Kategorie: | Druckschalter für Kompressoren: Condor und NE-MA |
|---|---|
| Verbindung: | 1/4" |
| Stangen: | 3 |
| Schaltspannung: | 400/50 V/Hz |
| Auf Lager: | Im Geschäft erhältlich, Außenlager |
| Aktuell: | 16 A |
| Mindestdruck: | 4,0 bar |
| Maximaldruck: | 11 bar |
