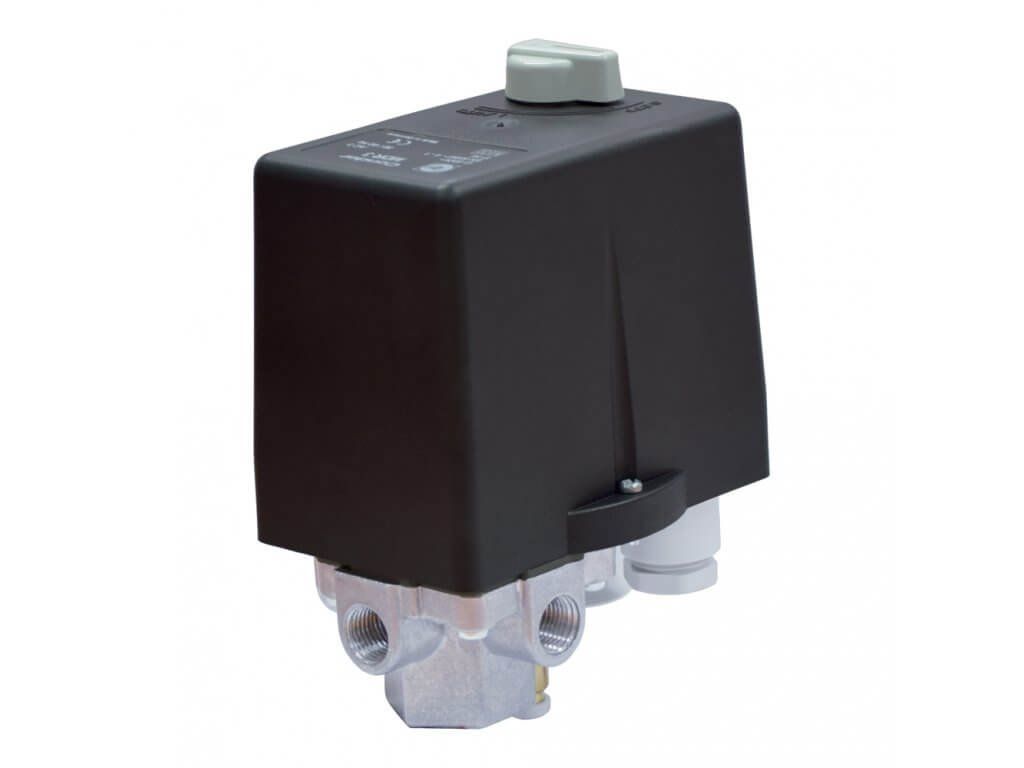

Druckschalter Condor MDR3/16X-10A für Hochdruckkompressoren 400/50 V/Hz · 3 Pole · Relais 6,30–10,00 A · max. 16 bar · ab Werk 12,0–15,0 bar
Artikelnummer: MDR3/16X-10A
Verwandte Produkte
Produktdetailbeschreibung
Die Hochdruckausführung und der einzige Schalter im Programm, der über 11 bar geht. Der Ausschaltdruck lässt sich bis 16 bar einstellen, ab Werk kommt er mit 12,0 bis 15,0 bar. Sonst ist es derselbe Condor MDR 3 mit Block und Relais 6,30 bis 10,00 A.
Wann Sie die Sechzehn brauchen
Gewöhnliche Werkstattkompressoren enden bei 10 oder 11 bar, dafür genügt die Ausführung /11. Diese hier ist für Maschinen, die über elf bar arbeiten — Hochdruck-Kolbenkompressoren und Verfahren, bei denen der höhere Druck Bedingung ist.
Der eingestellte Ausschaltdruck darf nie höher sein als der Öffnungsdruck des Sicherheitsventils am Behälter. Bei Hochdruckmaschinen lohnt sich diese Prüfung doppelt.
Was im Karton ist
- Schaltvermögen 7,5 kW bei 400 V nach EN 60947, Isolationsspannung 690 V.
- Schutzart IP 54 — gegen Staub und Spritzwasser von allen Seiten.
- Mechanische Lebensdauer über eine Million Schaltspiele, höchstens 120 Schaltspiele pro Stunde.
- Thermisches Überstromrelais enthalten, wird auf den Bemessungsstrom des Motors eingestellt.
- Drehknopf zum Ein- und Ausschalten von Hand.
- Lufttemperatur −5 bis +80 °C.
- Anschluss 3/8" + 3× 1/4" — ein Eingang und drei Ausgänge an einem Block.
- Ab Werk eingestellt auf 12,0–15,0 bar, mit den Schrauben unter der Haube änderbar.

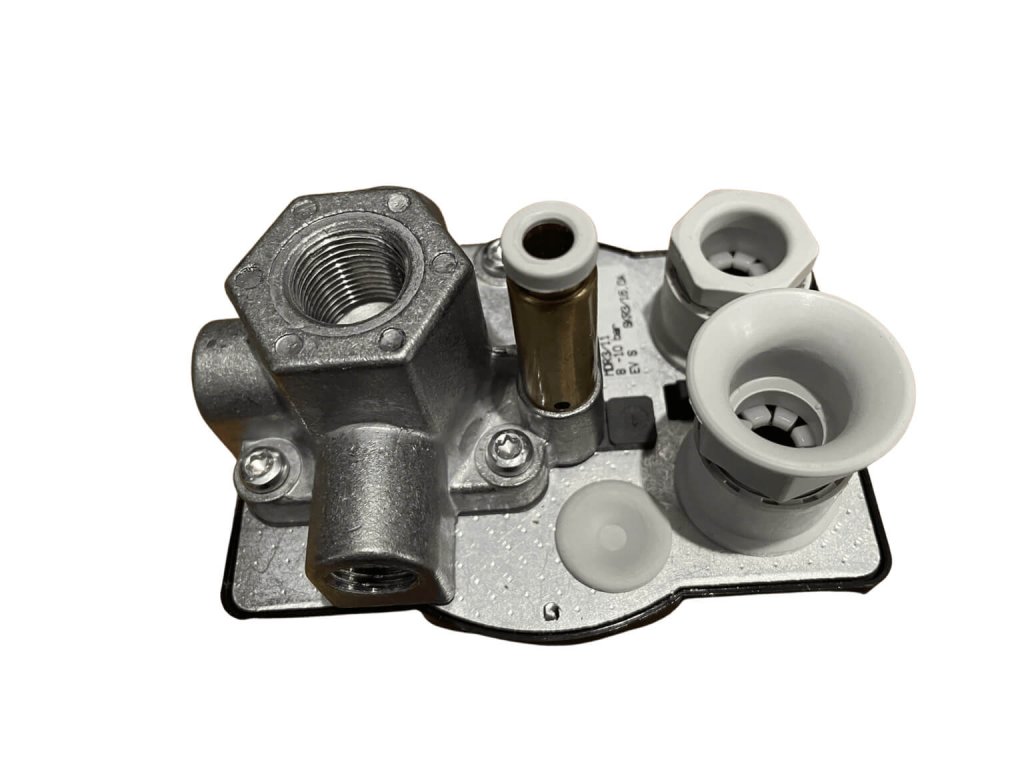

Der Anschluss aus der Nähe
Der Block mit einem Eingang 3/8" und drei Ausgängen 1/4", gleich der Ausführung für 11 bar.
Worin er sich von seinen Geschwistern unterscheidet
Für gewöhnliche Drücke bis 11 bar genügt MDR3/11X-10A mit demselben Relais. Ein stärkeres Relais bei gewöhnlichem Druck hat MDR3/11X-16A. Ein Sicherheitsventil für den höheren Druck finden Sie unter den pojistnými ventily.
Ventilek rät
Den Ausschaltdruck nie über den Öffnungsdruck des Sicherheitsventils. Sonst machen Sie aus der Absicherung den Hauptschalter.
Die technischen Daten folgen dem Datenblatt des Herstellers und dem Katalog des Lieferanten. Der Schalter muss von einer Person mit entsprechender elektrotechnischer Qualifikation angeschlossen werden. Der Druck wird unter Druck und bei getrennter Stromzufuhr eingestellt.
Zusätzliche Parameter
| Kategorie: | Druckschalter für Kompressoren: Condor und NE-MA |
|---|---|
| Verbindung: | 3/8" + 3 × 1/4" |
| Stangen: | 3 |
| Schaltspannung: | 400/50 V/Hz |
| Auf Lager: | Außenlager |
| Aktuell: | 10A |
| Mindestdruck: | 10 bar |
| Maximaldruck: | 16 bar |
