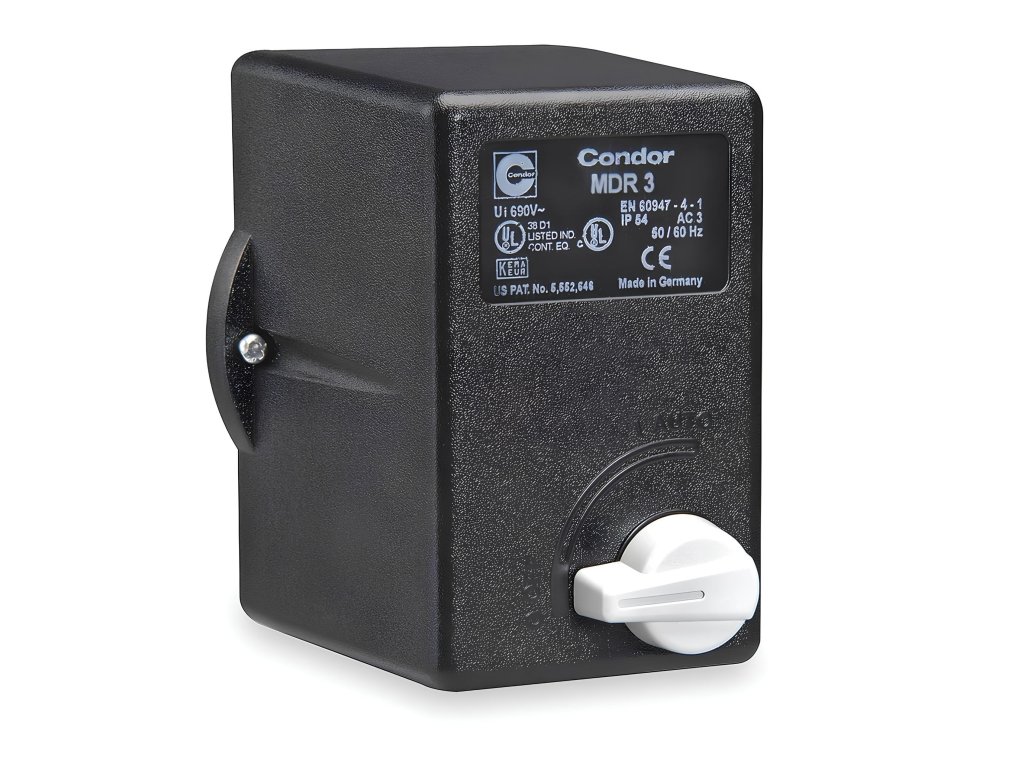

Druckschalter Condor MDR3/11-10A für Kolbenkompressoren 400/50 V/Hz · 3 Pole · Relais 6,30–10,00 A · max. 11 bar · ab Werk 8,0–10,0 bar
Artikelnummer: MDR3/11-10A
Verwandte Produkte
Produktdetailbeschreibung
Ein Relais 6,30 bis 10,00 A in der Ausführung mit einem einzigen Gewinde 1/4". Das ist die häufigste Kombination beim Tausch eines verbrauchten Schalters an einem Serien-Dreiphasenkompressor — dort sind die Anschlüsse am Behälter in der Regel schon vorhanden und ein Block ist nicht nötig.
Beim Tausch auf zwei Dinge achten
Erstens auf den Bemessungsstrom des Motors. Er muss in den Bereich 6,30 bis 10,00 A hineinfallen; liegt er darunter oder darüber, brauchen Sie eine andere Relaisausführung.
Zweitens darauf, wie der alte angeschlossen war. Hatte er einen Block mit vier Gewinden, bleibt am Behälter ein einziger Anschluss, und Manometer und Sicherheitsventil haben keinen Platz mehr — dann brauchen Sie die Ausführung mit dem Buchstaben X.
Was im Karton ist
- Schaltvermögen 7,5 kW bei 400 V nach EN 60947, Isolationsspannung 690 V.
- Schutzart IP 54 — gegen Staub und Spritzwasser von allen Seiten.
- Mechanische Lebensdauer über eine Million Schaltspiele, höchstens 120 Schaltspiele pro Stunde.
- Thermisches Überstromrelais enthalten, wird auf den Bemessungsstrom des Motors eingestellt.
- Drehknopf zum Ein- und Ausschalten von Hand.
- Lufttemperatur −5 bis +80 °C.
- Anschluss 1× 1/4" — ein einziges Innengewinde.
- Ab Werk eingestellt auf 8,0–10,0 bar, mit den Schrauben unter der Haube änderbar.
Der Anschluss aus der Nähe

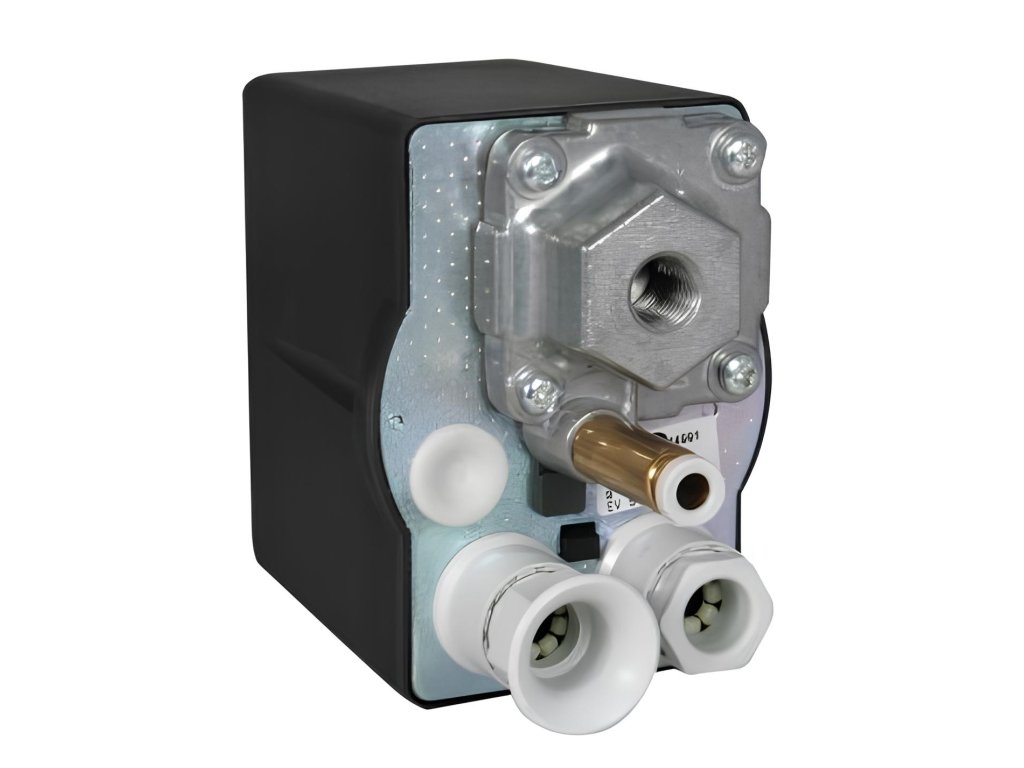

Die Rückseite mit einem einzigen Innengewinde 1/4" und dem Anschluss für die Entlastungsleitung.
Worin er sich von seinen Geschwistern unterscheidet
Dasselbe Relais mit Block hat MDR3/11X-10A. Schwächer ist MDR3/11-6A, stärker MDR3/11-16A. Für Drücke über 11 bar gibt es eine einzige Ausführung, MDR3/16X-10A.
Ventilek rät
Bevor Sie den alten Schalter abschrauben, fotografieren Sie, was wohin führte. Das spart eine Stunde Rätselraten.
Die technischen Daten folgen dem Datenblatt des Herstellers und dem Katalog des Lieferanten. Der Schalter muss von einer Person mit entsprechender elektrotechnischer Qualifikation angeschlossen werden. Der Druck wird unter Druck und bei getrennter Stromzufuhr eingestellt.
Zusätzliche Parameter
| Kategorie: | Druckschalter für Kompressoren: Condor und NE-MA |
|---|---|
| Verbindung: | 1/4" |
| Stangen: | 3 |
| Schaltspannung: | 400/50 V/Hz |
| Auf Lager: | Außenlager |
| Aktuell: | 10A |
| Mindestdruck: | 4,0 bar |
| Maximaldruck: | 11 bar |
