Druckschalter Condor MDR3/11-20A für Kolbenkompressoren 400/50 V/Hz · 3 Pole · Relais 16,00–20,00 A · max. 11 bar · ab Werk 8,0–10,0 bar
Artikelnummer: MDR3/11-20A
Verwandte Produkte
Produktdetailbeschreibung
Der höchste Schutzbereich im Programm: 16,00 bis 20,00 A. Es ist die einzige Ausführung, die über sechzehn Ampere geht — und zugleich die, bei der sich die Prüfung lohnt, ob der Schalter für den Motor selbst noch reicht.
Zwanzig Ampere und die Decke des Schalters
Das Relais überwacht bis zwanzig Ampere, aber das Schaltvermögen des MDR 3 beträgt 7,5 kW bei 400 V. Motoren mit etwa zwanzig Ampere nähern sich dieser Grenze — für sie schreiben Kompressorhersteller meist ein Schütz vor.
Ist der Schalter über ein Schütz verdrahtet, führt er den Motor nicht direkt, sondern nur dessen Spule. Dann kommt es auf das Relais im Schalter nicht an, und den Schutz übernimmt der Motorschutzschalter im Schrank.
Was im Karton ist
- Schaltvermögen 7,5 kW bei 400 V nach EN 60947, Isolationsspannung 690 V.
- Schutzart IP 54 — gegen Staub und Spritzwasser von allen Seiten.
- Mechanische Lebensdauer über eine Million Schaltspiele, höchstens 120 Schaltspiele pro Stunde.
- Thermisches Überstromrelais enthalten, wird auf den Bemessungsstrom des Motors eingestellt.
- Drehknopf zum Ein- und Ausschalten von Hand.
- Lufttemperatur −5 bis +80 °C.
- Anschluss 1× 1/4" — ein einziges Innengewinde.
- Ab Werk eingestellt auf 8,0–10,0 bar, mit den Schrauben unter der Haube änderbar.
Der Anschluss aus der Nähe

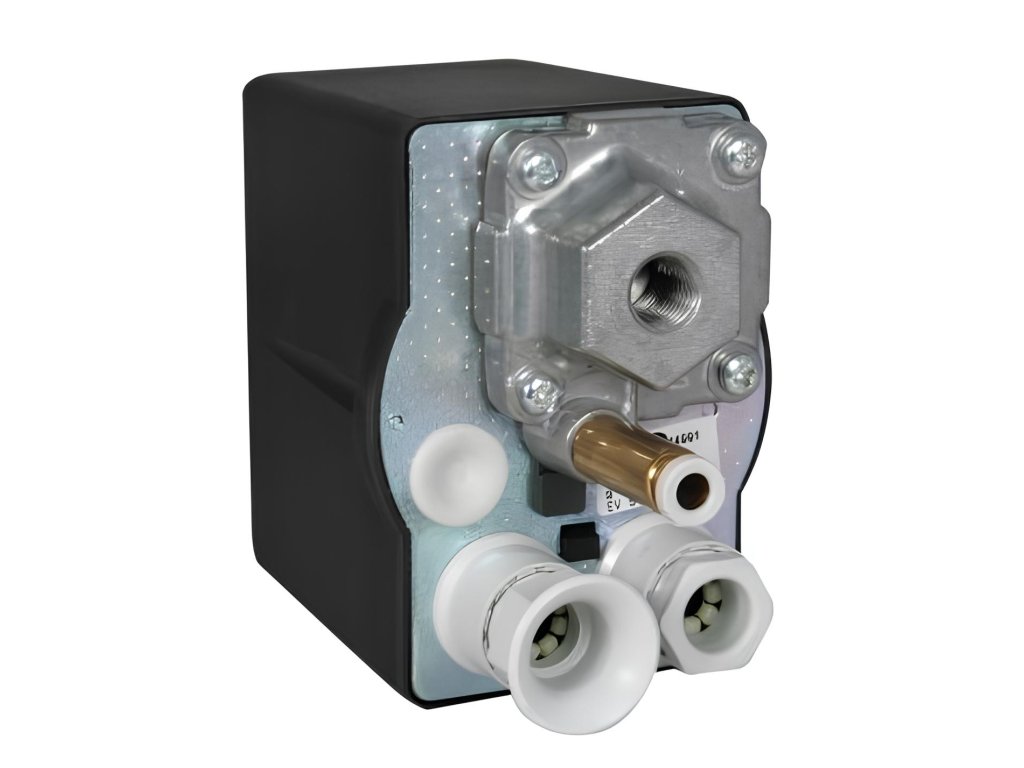

Die Rückseite mit einem einzigen Innengewinde 1/4" und dem Anschluss für die Entlastungsleitung.
Worin er sich von seinen Geschwistern unterscheidet
Schwächere Relais haben MDR3/11-16A und MDR3/11-10A. Die Ausführung mit Anschlussblock endet bei MDR3/11X-16A — die zwanzig Ampere gibt es mit Block nicht.
Ventilek rät
Wenn Sie auf zwanzig Ampere schauen, sehen Sie auch in die Anleitung des Kompressors, ob dort nicht ein Schütz vorgesehen ist.
Die technischen Daten folgen dem Datenblatt des Herstellers und dem Katalog des Lieferanten. Der Schalter muss von einer Person mit entsprechender elektrotechnischer Qualifikation angeschlossen werden. Der Druck wird unter Druck und bei getrennter Stromzufuhr eingestellt.
Zusätzliche Parameter
| Kategorie: | Druckschalter für Kompressoren: Condor und NE-MA |
|---|---|
| Verbindung: | 1/4" |
| Stangen: | 3 |
| Schaltspannung: | 400/50 V/Hz |
| Auf Lager: | Außenlager |
| Aktuell: | 20 A |
| Mindestdruck: | 4,0 bar |
| Maximaldruck: | 11 bar |
