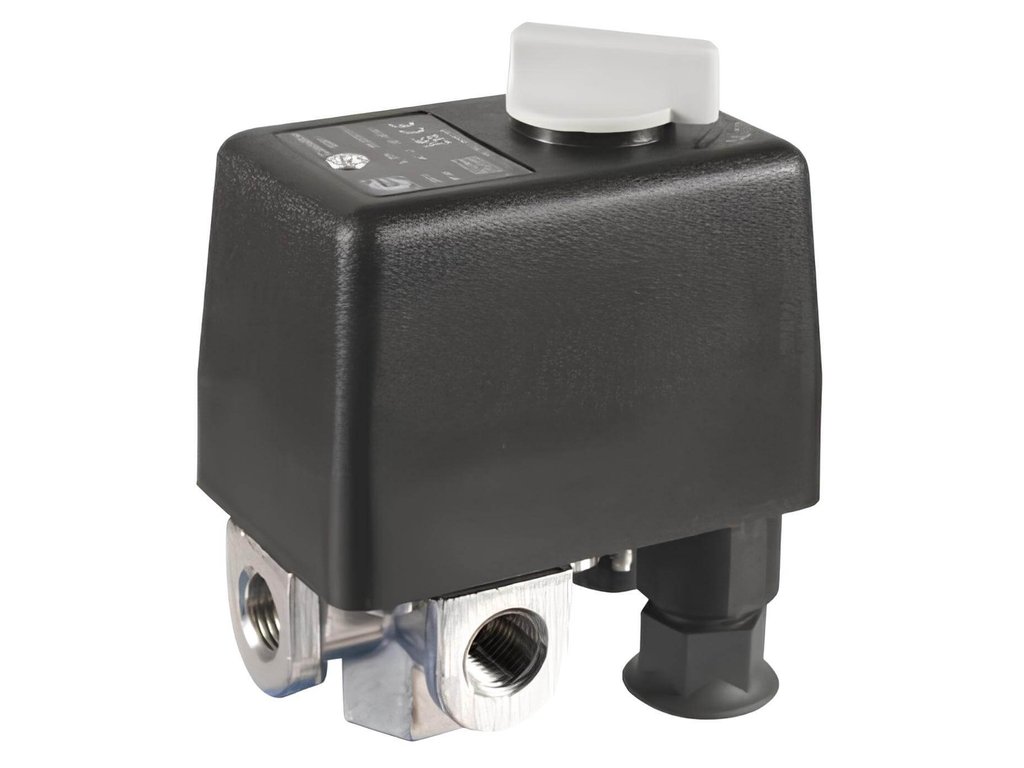

Druckschalter Condor MDR1/11 für Kolbenkompressoren 230 V 230/50 V/Hz · 2 Pole · max. 11 bar · ab Werk 8,0–10,0 bar
Artikelnummer: MDR1/11
Verwandte Produkte
Produktdetailbeschreibung
Der einphasige Condor, der Motoren bis 4,0 kW schaltet — der stärkste Schalter für 230 V im Programm. Und als Einziger hat er das Entlastungsventil schon serienmäßig, lässt also nach dem Abschalten den Druck zwischen Kopf und Rückschlagventil selbst ab.
Warum er stärker ist als der MDR 2
Aus dem Namen würde das niemand schließen, aber der MDR 1 ist stärker als der MDR 2: 4,0 kW gegen 2,2 kW. Die Zahl nach dem Kürzel ist die Baureihe, keine Rangfolge nach Leistung.
Der zweite Unterschied ist das Entlastungsventil. Ohne es läuft der Motor beim nächsten Start gegen die restliche Druckluft an, und bei stärkeren einphasigen Maschinen ist das ein häufiger Grund, warum ein Kompressor nicht anspringt.
Was im Karton ist
- Schutzart IP 44 — gegen Fremdkörper über 1 mm und Spritzwasser.
- Mechanische Lebensdauer über eine halbe Million Schaltspiele, höchstens 120 Schaltspiele pro Stunde.
- Drehknopf zum Ein- und Ausschalten von Hand.
- Lufttemperatur −5 bis +80 °C.
- Schaltvermögen 4,0 kW bei 230 V nach EN 60947.
- Entlastungsventil AEV 1S serienmäßig — es lässt nach dem Abschalten den Restdruck aus dem Kopf ab.
- Anschluss 3/8" + 3× 1/4" — ein Eingang und drei Ausgänge an einem Block.
- Ab Werk eingestellt auf 8,0–10,0 bar, mit den Schrauben unter der Haube änderbar.
Worin er sich von seinen Geschwistern unterscheidet
Der schwächere einphasige Condor ist MDR2/11, der zudem anders ab Werk eingestellt kommt. Einfachere und günstigere einphasige Schalter sind TS220 und BW-0002. Für Dreiphasenmaschinen gelten alle Ausführungen ab MDR3/11X-6A.
Ventilek rät
Wenn ein einphasiger Kompressor nicht anspringt, ist es meist der Restdruck im Kopf. Das Entlastungsventil nimmt Ihnen das ab.
Die technischen Daten folgen dem Datenblatt des Herstellers und dem Katalog des Lieferanten. Der Schalter muss von einer Person mit entsprechender elektrotechnischer Qualifikation angeschlossen werden. Der Druck wird unter Druck und bei getrennter Stromzufuhr eingestellt.
Zusätzliche Parameter
| Kategorie: | Druckschalter für Kompressoren: Condor und NE-MA |
|---|---|
| Verbindung: | 3/8" + 3 × 1/4" |
| Stangen: | 2 |
| Schaltspannung: | 230/50 V/Hz |
| Auf Lager: | Außenlager |
| Mindestdruck: | 6,0 bar |
| Maximaldruck: | 10 bar |
