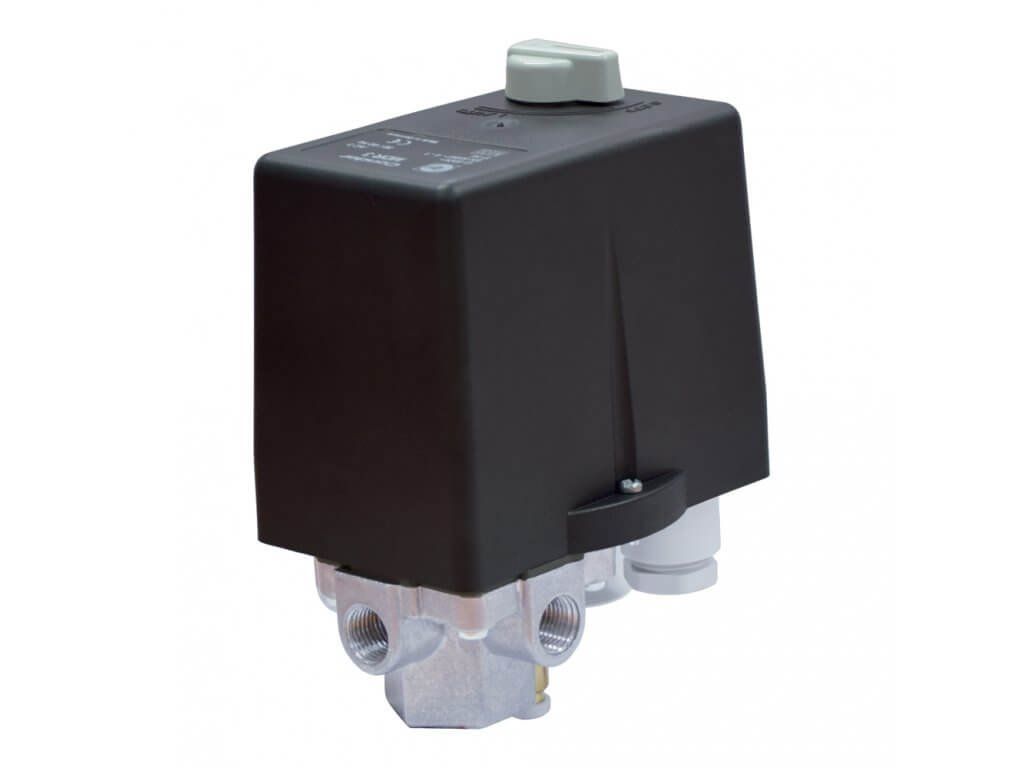

Druckschalter Condor MDR3/11X-6A für Kolbenkompressoren 400/50 V/Hz · 3 Pole · Relais 4,00–6,30 A · max. 11 bar · ab Werk 8,0–10,0 bar
Artikelnummer: MDR3/11X-6A
Verwandte Produkte
Produktdetailbeschreibung
Der kleinste der dreiphasigen Condors mit Anschlussblock. Das Relais schützt den Motor zwischen 4,00 und 6,30 A, was kleineren Werkstattmaschinen mit 400 V entspricht. Der Block hat einen Eingang 3/8" und drei Ausgänge 1/4" — für Manometer, Sicherheitsventil und Luftaustritt.
Für welchen Motor er passt
Entscheidend ist der Bemessungsstrom vom Typenschild des Motors, nicht die Behältergröße und nicht die Leistung in Kilowatt. Er muss in den Bereich 4,00 bis 6,30 A hineinfallen, nicht an dessen Rand — ein an der unteren Grenze eingestelltes Relais löst ungenau aus.
Steht auf dem Schild mehr als 6,3 A, brauchen Sie ein stärkeres Relais. Der Schalter selbst schafft es: der MDR 3 schaltet Motoren bis 7,5 kW — zu wechseln ist nur die Relaisausführung.
Was im Karton ist
- Schaltvermögen 7,5 kW bei 400 V nach EN 60947, Isolationsspannung 690 V.
- Schutzart IP 54 — gegen Staub und Spritzwasser von allen Seiten.
- Mechanische Lebensdauer über eine Million Schaltspiele, höchstens 120 Schaltspiele pro Stunde.
- Thermisches Überstromrelais enthalten, wird auf den Bemessungsstrom des Motors eingestellt.
- Drehknopf zum Ein- und Ausschalten von Hand.
- Lufttemperatur −5 bis +80 °C.
- Anschluss 3/8" + 3× 1/4" — ein Eingang und drei Ausgänge an einem Block.
- Ab Werk eingestellt auf 8,0–10,0 bar, mit den Schrauben unter der Haube änderbar.
Der Anschluss aus der Nähe
Der Block mit vier Gewinden: ein Eingang für die Zuleitung vom Behälter und drei Ausgänge für Manometer, Sicherheitsventil und Luft in die Leitung.
Worin er sich von seinen Geschwistern unterscheidet
Für einen Motor über 6,3 A greifen Sie zu MDR3/11X-10A, über 10 A zu MDR3/11X-16A. Für schwache Motoren um 1,1 kW, die unter vier Ampere beginnen, gibt es ein einziges Stück — 09021. Dasselbe Relais ohne Block, nur mit einem Gewinde 1/4", hat MDR3/11-6A.
Ventilek rät
Fotografieren Sie das Typenschild, bevor Sie bestellen. Daraus ergibt sich das Relais in einer Sekunde — aus dem Behältervolumen nie.
Die technischen Daten folgen dem Datenblatt des Herstellers und dem Katalog des Lieferanten. Der Schalter muss von einer Person mit entsprechender elektrotechnischer Qualifikation angeschlossen werden. Der Druck wird unter Druck und bei getrennter Stromzufuhr eingestellt.
Zusätzliche Parameter
| Kategorie: | Druckschalter für Kompressoren: Condor und NE-MA |
|---|---|
| Verbindung: | 3/8" + 3 × 1/4" |
| Stangen: | 3 |
| Schaltspannung: | 400/50 V/Hz |
| Aktuell: | 6,3A |
| Mindestdruck: | 4,0 bar |
| Maximaldruck: | 11 bar |
