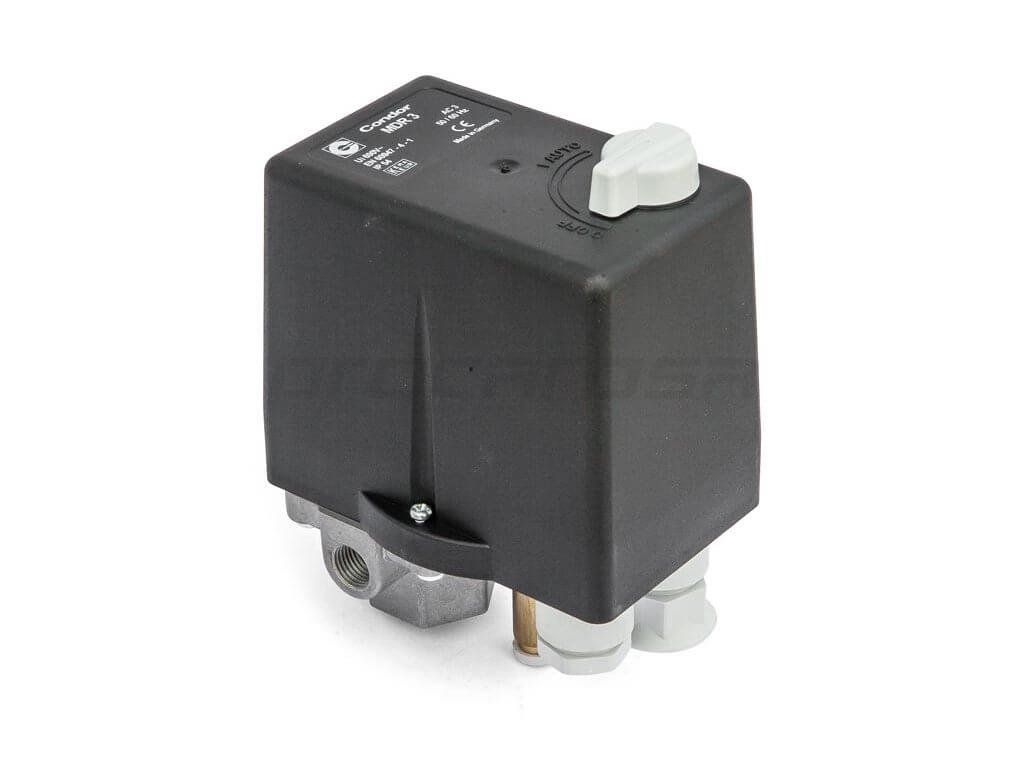

Druckschalter Condor für ATMOS Perfect 1,1 kW — 09021 400/50 V/Hz · 3 Pole · Relais 2,50–4,00 A · ab Werk 4–10 bar
Artikelnummer: 09021
Produktdetailbeschreibung
Schalter mit kleinstem Relais im gesamten Angebot. Der Bereich 2,50 bis 4,00 A ist der einzige, mit dem sich ein Motor um 1,1 kW überwachen lässt — alle anderen Ausführungen beginnen erst bei vier Ampere, und ein schwacher Motor würde bei ihnen durchrutschen.
Warum er sich nicht durch ein stärkeres Modell ersetzen lässt
Das Überstromrelais schützt den Motor, indem es den Strom bei Überschreiten der eingestellten Grenze abschaltet. Liegt die Grenze höher, als der Motor überhaupt aufnimmt, löst das Relais nie aus — auch nicht bei einem festgefressenen Lager oder Phasenausfall. Deshalb reicht es bei einem Motor mit 1,1 kW nicht, einfach zum nächststärkeren Modell zu greifen.
Die Bestellnummer stammt von ATMOS, und der Schalter wird für Maschinen Perfect 1,1 kW geliefert. Unter der Abdeckung steckt aber ein gewöhnlicher Condor MDR 3 mit Klemmenblock, der daher auch auf andere Kompressoren mit einem ebenso schwachen Drehstrommotor passt.
Was im Karton ist
- Schaltvermögen 7,5 kW bei 400 V nach EN 60947, Isolationsspannung 690 V.
- Schutzart IP 54 — gegen Staub und Spritzwasser von allen Seiten.
- Mechanische Lebensdauer über eine Million Schaltspiele, höchstens 120 Schaltspiele pro Stunde.
- Thermisches Überstromrelais enthalten, wird auf den Bemessungsstrom des Motors eingestellt.
- Drehknopf zum Ein- und Ausschalten von Hand.
- Lufttemperatur −5 bis +80 °C.
- Anschluss 3/8" + 3× 1/4" — ein Eingang und drei Ausgänge an einem Block.
- Werkseitig auf 4–10 bar eingestellt, über die Schrauben unter der Abdeckung lässt sich das ändern.
Was unterscheidet ihn von seinen Geschwistern
Für Motoren ab 4 A sind MDR3/11X-6A und MDR3/11X-10A, für die stärksten MDR3/11X-16A. Die vollständige Übersicht der Bereiche finden Sie in der Kategorieübersicht.
Ventilek rät
Ein stärkeres Relais schützt einen schwachen Motor nicht — es löst einfach nie aus. Hier muss der Bereich wirklich passen.
Die technischen Daten folgen dem Datenblatt des Herstellers und dem Katalog des Lieferanten. Der Schalter muss von einer Person mit entsprechender elektrotechnischer Qualifikation angeschlossen werden. Der Druck wird unter Druck und bei getrennter Stromzufuhr eingestellt.
Zusätzliche Parameter
| Kategorie: | Druckschalter für Kompressoren: Condor und NE-MA |
|---|---|
| Verbindung: | 3/8" + 3 × 1/4" |
| Medium: | Druckluft |
| Einstellbarer Bereich: | Überspannungsschutz |
| Stangen: | 3 |
| Reichweite: | 4,0 A |
| Schaltspannung: | 400/50 V/Hz |
| Druckbereich: | 4 - 10 bar |
| Auf Lager: | Im Geschäft erhältlich |
| Schaltdruckwert: | 8 bar |
Produktbewertung
Seien Sie der Erste, der einen Beitrag zu diesem Artikel schreibt!
Diskussion
Seien Sie der Erste, der einen Beitrag zu diesem Artikel schreibt!
Condor: Deutsche Präzision in der Drucksteuerung seit 1893
Die Marke Condor steht in der Welt der Kompressoren und Pumpen für kompromisslose Qualität, Sicherheit und technische Perfektion. Als Erfinder des automatischen Druckschalters hat sich dieses deutsche Familienunternehmen mit über 130-jähriger Tradition zur weltweiten Nummer eins der Branche entwickelt.
Geschichte und Innovation
Das Unternehmen wurde im Jahr 1893 von August Frede gegründet. Obwohl die Firma mit der Herstellung von Zentrifugen und Melkmaschinen begann, kam der entscheidende Wendepunkt 1935, als Condor das weltweit erste Patent auf einen automatischen Membranschalter für Pumpen erhielt. Dieser Moment prägte den Weg der Marke als Pionier der Drucksteuerung.
Warum Komponenten von Condor wählen?
Die Druckschalter von Condor (insbesondere die legendäre Reihe MDR) sind heute der Standard, auf den renommierte Kompressorhersteller weltweit setzen.
- Extreme Lebensdauer: Die Produkte von Condor durchlaufen anspruchsvolle Prüfungen (z. B. Salzsprühnebel- oder Druckstoßprüfungen), die ihre außergewöhnliche Beständigkeit bestätigen.
- Sicherheit und Zertifizierung: Die Fertigung erfolgt in Deutschland nach strengsten Normen. Condor verfügt über die Zertifizierung ISO 9001 und zahlreiche internationale Zulassungen, einschließlich Ausführungen für explosionsgefährdete Bereiche (ATEX).
- Breites Einsatzspektrum: Von kleinen einphasigen Kompressoren (Reihen MDR-1, MDR-2) bis zu leistungsstarken Industriemaschinen, die einen Motorüberstromschutz erfordern (MDR-3, MDR-5).
Eine Legende namens MDR
Die Marke MDR ist auf dem Markt bereits seit mehr als 80 Jahren bekannt. Diese Schalter zeichnen sich durch ihre robuste Konstruktion, hohe Schaltgenauigkeit und die Möglichkeit der individuellen Einstellung von Ein- und Ausschaltdruck aus. Dank integrierter Entlastungsventile sorgen sie zudem für einen leichten Anlauf des Elektromotors ohne Gegendruck.
Wenn Sie für Ihren Kompressor oder Ihr Druckluftnetz das Beste suchen, was deutsche Ingenieurskunst zu bieten hat, ist Condor eine sichere Wahl, die sich in Form eines störungsfreien Betriebs über viele Jahre auszahlt.
