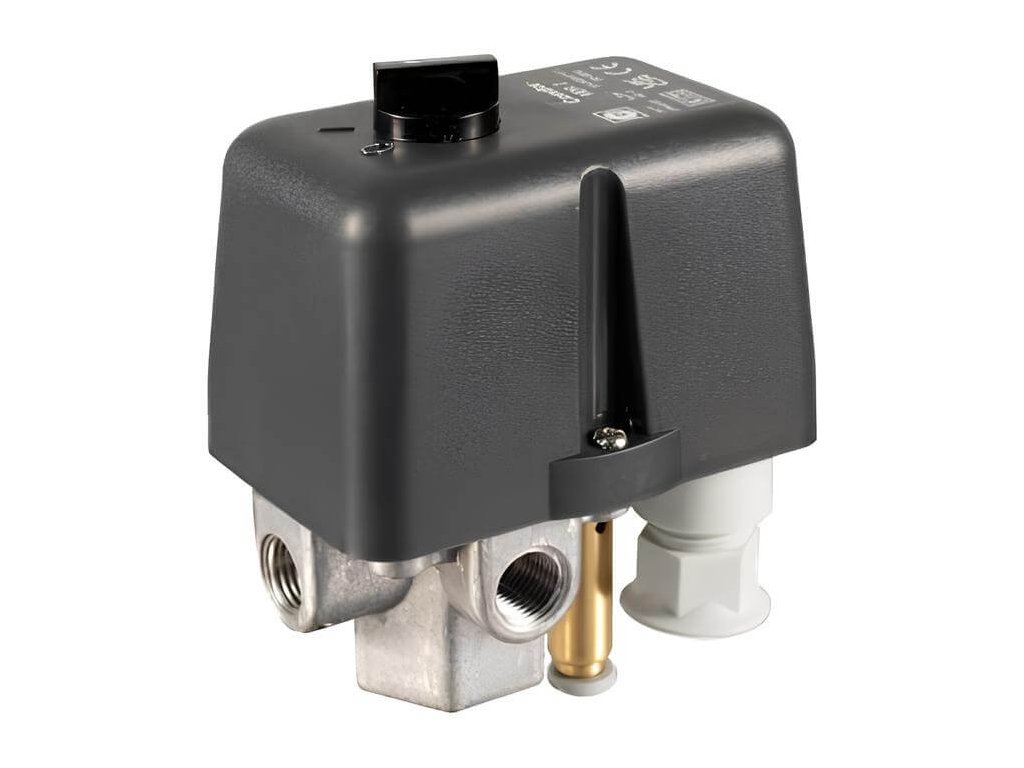

Druckschalter Condor MDR2/11 für Kolbenkompressoren 230 V 230/50 V/Hz · 2 Pole · max. 11 bar · ab Werk 6,0–8,0 bar
Artikelnummer: MDR2/11
Verwandte Produkte
Produktdetailbeschreibung
Der einphasige Condor für Motoren bis 2,2 kW. Vom Geschwister MDR 1 unterscheidet er sich in zwei Dingen: Er kommt eingestellt auf 6,0 bis 8,0 bar statt 8 bis 10, und sein Anschlussblock hat einen Eingang 1/4" statt 3/8".
Niedrigerer Druck und schmalerer Eingang
Die Werkseinstellung 6,0 bis 8,0 bar passt zu kleineren Werkstatt- und Hobbykompressoren, die ohnehin nicht auf höheren Druck laufen. Mit den Schrauben unter der Haube lässt sich der Druck innerhalb des Bereichs des Schalters ändern.
Das Eingangsgewinde 1/4" ist schmaler als beim MDR 1. Achten Sie beim Tausch eines alten Schalters darauf — auf einen Anschluss 3/8" lässt sich dieses Stück ohne Reduzierung nicht schrauben.
Was im Karton ist
- Schutzart IP 44 — gegen Fremdkörper über 1 mm und Spritzwasser.
- Mechanische Lebensdauer über eine halbe Million Schaltspiele, höchstens 120 Schaltspiele pro Stunde.
- Drehknopf zum Ein- und Ausschalten von Hand.
- Lufttemperatur −5 bis +80 °C.
- Schaltvermögen 2,2 kW bei 230 V nach EN 60947.
- Anschluss 1/4" + 3× 1/4" — ein Eingang und drei Ausgänge an einem Block.
- Ab Werk eingestellt auf 6,0–8,0 bar, mit den Schrauben unter der Haube änderbar.
Worin er sich von seinen Geschwistern unterscheidet
Der stärkere einphasige Condor mit Eingang 3/8" und Entlastungsventil ist MDR1/11. Einfachere Ausführungen für 230 V sind TS220 und BW-0002. Die ganze Übersicht finden Sie in přehledu kategorie.
Ventilek rät
Viertelzoll gegen Dreiachtelzoll — sieht nach einer Kleinigkeit aus, aber ohne Reduzierung passt es nicht.
Die technischen Daten folgen dem Datenblatt des Herstellers und dem Katalog des Lieferanten. Der Schalter muss von einer Person mit entsprechender elektrotechnischer Qualifikation angeschlossen werden. Der Druck wird unter Druck und bei getrennter Stromzufuhr eingestellt.
Zusätzliche Parameter
| Kategorie: | Druckschalter für Kompressoren: Condor und NE-MA |
|---|---|
| Stangen: | 2 |
| Schaltspannung: | 230/50 V/Hz |
| Auf Lager: | Außenlager |
| Mindestdruck: | 4,0 bar |
| Maximaldruck: | 10 bar |
| Verbindung: | 1/4" + 3 x 1/4" |
