    Druckschalter für Kompressoren: Condor und NE-MA

    DruckschalterDruckschalter Condor MDR 3 mit Anschlussblock für einen Kolbenkompressor

    Der Druckschalter ist das Einzige, was den Kompressor ohne Sie in Betrieb hält. Er überwacht den Druck im Behälter, schaltet bei Abfall den Motor ein und bei Erreichen der oberen Grenze wieder aus — ohne ihn müssten Sie neben der Maschine stehen und sie von Hand abschalten. Drei Dinge entscheiden, welchen Sie brauchen: die Motorspannung, sein Bemessungsstrom und der Druck, bei dem die Maschine arbeiten soll.

    230 und 400 VEin- und Dreiphasenmotoren
    bis 7,5 kWSchaltvermögen der Baureihe MDR 3
    4–16 barBereich des Ausschaltdrucks
    1.000.000Schaltspiele mechanischer Lebensdauer, MDR 3

    Drei Fragen vor der Auswahl

    Ein Schalter wird nicht danach gewählt, wie groß der Kompressor ist, sondern danach, was er an seinem Ausgang schalten soll. Gehen Sie diese drei Fragen durch, und es bleiben ein oder zwei Ausführungen übrig.

    Welche Spannung hat der Motor?

    Auf dem Typenschild steht entweder 230 V oder 400 V. Einphasige Maschinen brauchen einen zweipoligen Schalter, dreiphasige einen dreipoligen. Kein Adapter macht sie austauschbar — ein Dreiphasenschalter trennt drei Leiter, ein zweipoliger zwei.

    Wie viel Ampere zieht der Motor?

    Bei Dreiphasenschaltern folgt nach dem Bindestrich eine Zahl mit „A“. Das ist nicht der Strom, den der Schalter verträgt — es ist der Bereich des Überstromrelais, das den Motor schützt. Das Relais muss zum Bemessungsstrom vom Typenschild passen, nicht zur Leistung in Kilowatt.

    Bei welchem Druck soll die Maschine laufen?

    Gewöhnliche Kolbenkompressoren laufen bis 10 oder 11 bar, dafür genügt die Ausführung /11. Hochdruckmaschinen über 12 bar brauchen die Ausführung /16 mit einem Bereich bis 16 bar. Der Druck wird dann mit den Schrauben unter der Haube feinjustiert.

    Zweipolig für 230 V oder dreipolig für 400 V

    Die dreiphasigen Schalter MDR 3 sind die Arbeitstiere dieser Kategorie. Sie schalten Motoren bis 7,5 kW, haben Schutzart IP 54 und eine mechanische Lebensdauer von über einer Million Schaltspielen. Sie trennen drei Phasen zugleich, und ein Überstromrelais gehört dazu, sodass der Motor keinen eigenen Schutzschalter mit thermischer Auslösung braucht.

    Die einphasigen Schalter sind zwei, und sie unterscheiden sich mehr, als die Namen vermuten lassen. MDR 1 schaltet Motoren bis 4,0 kW, MDR 2 bis 2,2 kW. Beide haben Schutzart IP 44 und eine Lebensdauer von über einer halben Million Schaltspielen. Ein Überstromrelais haben sie nicht — der einphasige Motor trägt seinen Schutz selbst in der Wicklung.

    Ein Gewinde oder ein Block mit vieren

    Der Schalter wird direkt auf den Behälter geschraubt. In der Grundausführung hat er ein einziges Innengewinde 1/4" — dort kommt die Luft an, und mehr wird nicht angeschlossen. Manometer und Sicherheitsventil brauchen dann eigene Anschlüsse am Behälter.

    Ausführungen mit Anschlussblock haben einen Eingang 3/8" und drei Ausgänge 1/4": für Manometer, Sicherheitsventil und Luftaustritt. Sie erkennen sie am Buchstaben X in der Bezeichnung. Wer einen Kompressor von Grund auf baut oder den Schalter an einer älteren Maschine ohne Anschlüsse tauscht, will diese Version.

    Schalter mit Entlastung und wozu der Kompressor sie braucht

    Wenn der Kompressor abschaltet, bleibt zwischen Kopf und Rückschlagventil Druckluft stehen. Beim nächsten Start liefe der Motor dagegen an und würde es kaum schaffen. Das Entlastungsventil lässt diesen Rest nach dem Abschalten ab — das ist das kurze Zischen, das Sie eine Sekunde nach dem Auslaufen hören.

    Es ist Teil des Schalters, nicht des Kompressors. Der MDR 1/11 hat das Entlastungsventil serienmäßig, beim MDR 2 und MDR 3 wird es als Zubehör dazugekauft. Die Schalter TS220 und BW-0002 haben einen Anschluss für die Entlastungsleitung 6/4 mm mit Schneidring.

    Vier Ausführungen nebeneinander

    Die Schalter unterscheiden sich in der Polzahl, im Anschluss und im Bedienelement. So sehen sie nebeneinander aus.

    Dreipoliger Druckschalter Condor MDR 3 für 400 V mit Drehknopf
    MDR 3 — dreipolig für 400 V, mit Überstromrelais und einem Gewinde 1/4"
    Zweipoliger Druckschalter Condor MDR 1 für 230 V mit Anschlussblock
    MDR 1 — zweipolig für 230 V, mit Anschlussblock 3/8"
    Zweipoliger Druckschalter Condor MDR 2 für 230 V mit Block 1/4
    MDR 2 — zweipolig für 230 V, mit Block 1/4"
    Druckschalter NE-MA TS220 für 230 V mit Zugknopf
    TS220 — zweipolig für 230 V, mit Zugknopf

    Was „MDR3/11X-16A“ bedeutet

    Die Bezeichnung sieht kompliziert aus, ist aber eine Anleitung zum Lesen des ganzen Schalters. Jeder Teil sagt etwas anderes, und zusammen verraten sie Ihnen, ob dieser Schalter Ihrer ist.

    MDR 1, MDR 2, MDR 3

    MDR 1 und MDR 2 sind zweipolig für 230 V, MDR 3 ist dreipolig für 400 V. Achtung: MDR 1 ist der stärkere der beiden — er schaltet Motoren bis 4,0 kW gegen 2,2 kW.

    Die Zahl nach dem Schrägstrich

    Der höchste Ausschaltdruck in bar. /11 ist die gewöhnliche Ausführung bis 11 bar, /16 die Hochdruckausführung bis 16 bar. Unter diese Grenze lässt sich der Schalter einstellen, darüber nicht.

    Der Buchstabe X

    Die Ausführung mit Anschlussblock — ein Eingang 3/8" und drei Ausgänge 1/4". Ohne X hat der Schalter ein einziges Gewinde 1/4", und mehr wird daran nicht angeschlossen.

    Die Zahl mit „A“ am Ende

    Der Bereich des thermischen Überstromrelais. 16A bedeutet etwa ein Relais, das von 10 bis 16 A einstellbar ist. Es ist Motorschutz, keine Angabe über die Belastbarkeit des Schalters.

    Bereiche der Überstromrelais

    Das Relais wird auf den Bemessungsstrom des Motors eingestellt, den Sie auf seinem Typenschild finden. Der Wert muss in den Bereich hineinfallen — nicht an dessen Rand.

    Bezeichnung des Schalters Bereich des Relais
    -6A4,00 – 6,30 A
    -10A6,30 – 10,00 A
    -16A10,00 – 16,00 A
    -20A16,00 – 20,00 A

    Fällt der Bemessungsstrom des Motors genau auf die Grenze zweier Bereiche, nehmen Sie den höheren — ein an seinem unteren Rand eingestelltes Relais löst ungenau aus. Den kleinsten Bereich 2,50 – 4,00 A führt ein einziges Stück, Bestellnummer 09021; es passt zu Motoren um 1,1 kW.

    Alle Ausführungen im Überblick

    Druckschalter für Kolbenkompressoren — technische Daten
    Bestellnummer Hersteller Spannung (V/Hz) Pole Anschluss Relaisbereich Max. Druck Werkseinstellung
    MDR3/11X-6ACondor400/5033/8" + 3× 1/4"4,00 – 6,30 A11 bar8,0–10,0 bar
    MDR3/11X-10ACondor400/5033/8" + 3× 1/4"6,30 – 10,00 A11 bar8,0–10,0 bar
    MDR3/11X-16ACondor400/5033/8" + 3× 1/4"10,00 – 16,00 A11 bar8,0–10,0 bar
    MDR3/16X-10ACondor400/5033/8" + 3× 1/4"6,30 – 10,00 A16 bar12,0–15,0 bar
    09021Condor400/5033/8" + 3× 1/4"2,50 – 4,00 A—4–10 bar
    MDR3/11-6ACondor400/5031× 1/4"4,00 – 6,30 A11 bar8,0–10,0 bar
    MDR3/11-10ACondor400/5031× 1/4"6,30 – 10,00 A11 bar8,0–10,0 bar
    MDR3/11-16ACondor400/5031× 1/4"10,00 – 16,00 A11 bar8,0–10,0 bar
    MDR3/11-20ACondor400/5031× 1/4"16,00 – 20,00 A11 bar8,0–10,0 bar
    MDR1/11Condor230/5023/8" + 3× 1/4"—11 bar8,0–10,0 bar
    MDR2/11Condor230/5021/4" + 3× 1/4"—11 bar6,0–8,0 bar
    TS220NE-MA230/5023/8" + 3× 1/4"20 A12 bar6,0–8,0 bar
    BW-0002Black Wind230/5021/4" + 3× 1/4"15 A12 barzapínací 6 / vypínací 8 bar

    Der Relaisbereich ist die Spanne, in der der Motorschutz eingestellt wird — er wird auf den Bemessungsstrom vom Typenschild gesetzt. Max. Druck ist der höchste Ausschaltdruck, auf den sich der Schalter einstellen lässt. Die Werkseinstellung sagt, mit welchen Werten der Schalter ankommt; mit den Schrauben unter der Haube lässt sie sich innerhalb des Bereichs ändern.

    #showmore#

    Wie der Schalter eingestellt wird

    Unter der Haube sitzen zwei Schrauben. Die größere ändert den Ausschaltdruck, die kleinere die Schaltdifferenz — also wie weit der Druck fallen muss, bevor der Kompressor wieder einschaltet. Ab Werk liegt die Differenz meist bei etwa 2 bar.

    Die Differenz auf ein Minimum zu ziehen lohnt sich nicht. Die Schalter vertragen 120 Schaltspiele pro Stunde, und dieselbe Grenze hat der Motor — schaltet die Maschine häufiger, ist entweder der Behälter zu klein oder die Differenz zu eng. Das genaue Vorgehen und die Verdrahtung stehen in unserem Ratgeber.

    Wie es weitergeht

    Der Druckschalter ist eines der Teile, die ein Kompressor für den normalen Betrieb braucht. Den Rest finden Sie hier:

    • Sicherheitsventile — die Absicherung, falls der Schalter versagt
    • Rückschlagventile — sie halten den Druck im Behälter, wenn der Motor steht
    • Druckregler — Druckeinstellung schon fürs Werkzeug
    • Drucksensoren — elektronische und digitale Ausführungen außerhalb der Kompressoren
    Maskottchen Ventilek hilft bei der Wahl des Druckschalters

    Ventilek rät

    Das Relais wird nach dem Typenschild des Motors eingestellt, nicht nach der Größe des Kompressors.

    Der häufigste Irrtum, mit dem hier angerufen wird: Man kauft einen Schalter „für einen Zweihundert-Liter-Kompressor“. Nur hat das Behältervolumen mit dem Schalter überhaupt nichts zu tun — es entscheidet der Bemessungsstrom des Motors, und der steht auf seinem Typenschild. Wenn Sie unsicher sind, fotografieren Sie das Schild und schicken es uns; wir lesen es in einer Minute ab.

    • Ratgeber: Druckschalter wählen und einstellen
    • Weiteres Kompressorzubehör
    • Kolbenkompressoren

    Häufige Fragen

    Woran erkenne ich einen defekten Druckschalter?
    Typischerweise verhält er sich auf eine von drei Arten: Der Kompressor schaltet gar nicht ein, er schaltet nicht ab und läuft bis zum Sicherheitsventil, oder er schaltet in kurzen Abständen hintereinander. Prüfen Sie vor dem Tausch auch das Rückschlagventil und die Dichtheit der Leitung — eine Undichtheit bewirkt dasselbe wie eine zu enge Differenz.
    Kann ich einen Dreiphasenschalter an einen einphasigen Motor setzen?
    Nein. Ein dreipoliger Schalter trennt drei Phasen, ein zweipoliger zwei. Außerdem ist bei Dreiphasenschaltern das Überstromrelais auf einen Strom eingestellt, den ein einphasiger Motor nie erreicht, sodass der Motor ungeschützt bliebe.
    Was ist ein Überstromrelais und brauche ich es?
    Es ist ein thermischer Schutz, der den Motor abschaltet, sobald sein Strom die eingestellte Grenze überschreitet — etwa bei festgefressenem Lager oder Phasenausfall. Bei den dreiphasigen MDR 3 gehört es dazu und wird auf den Bemessungsstrom des Motors eingestellt. Einphasige Motoren haben den thermischen Schutz in der Wicklung.
    Welchen Druck soll ich einstellen?
    Stellen Sie den Ausschaltdruck auf den Wert ein, den der Kompressorhersteller angibt — meist steht er auf dem Maschinenschild. Nie höher als der Öffnungsdruck des Sicherheitsventils. Der Einschaltdruck liegt dann um die Differenz tiefer, üblicherweise 2 bar.
    Was bedeuten IP 54 und IP 44?
    Sie beschreiben, wie weit das Gehäuse gegen Staub und Wasser beständig ist. IP 54 bei den dreiphasigen MDR 3 bedeutet Schutz gegen Staub und Spritzwasser von allen Seiten, IP 44 bei den einphasigen MDR 1 und MDR 2 Schutz gegen Fremdkörper über 1 mm und Spritzwasser. Keines davon ist eine Ausführung für Regen — Kompressor und Schalter gehören unter ein Dach.
    Wie lange hält ein Druckschalter?
    Die mechanische Lebensdauer des MDR 3 liegt über einer Million Schaltspielen, bei MDR 1 und MDR 2 über einer halben Million. Die praktische Grenze ist eher die Häufigkeit: Die Schalter vertragen 120 Schaltspiele pro Stunde. Schaltet der Kompressor öfter, verkürzt er damit das Leben von Schalter und Motor.

    Die technischen Daten folgen den Datenblättern von Condor und NE-MA sowie dem Katalog des Lieferanten. Der Schalter muss von einer Person mit entsprechender elektrotechnischer Qualifikation installiert werden; der Druck wird unter Druck und bei getrennter Stromzufuhr eingestellt.

    Meistverkauft

    bw 0002 odpousteci ventil kompresor vzduch tlak
    €16,20 –5 %

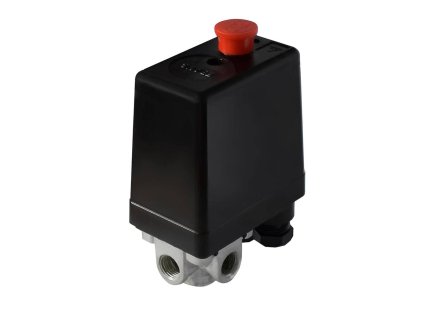

    Druckschalter Black Wind BW-0002 für Kolbenkompressoren 230 V 230/50 V/Hz · 2 Pole · 15 A · max. 12 bar · ab Werk zapínací 6 / vypínací 8 bar
    Vorrätig (175 St)
    Art.-Nr.: BW-0002
    Ursprünglich: €16,20  (–5 %)
    €15,39
    (€12,72 ohne MwSt.)
    MDR1
    €36,35 –3 %
    Druckschalter Condor MDR1/11 für Kolbenkompressoren 230 V 230/50 V/Hz · 2 Pole · max. 11 bar · ab Werk 8,0–10,0 bar
    Vorrätig (6 St)
    Art.-Nr.: MDR1/11
    Ursprünglich: €36,35  (–3 %)
    €35,26
    (€29,14 ohne MwSt.)
    MDR2
    €49,65 –3 %
    Druckschalter Condor MDR2/11 für Kolbenkompressoren 230 V 230/50 V/Hz · 2 Pole · max. 11 bar · ab Werk 6,0–8,0 bar
    Vorrätig (58 St)
    Art.-Nr.: MDR2/11
    Ursprünglich: €49,65  (–3 %)
    €48,16
    (€39,80 ohne MwSt.)
    mdr3 1 tlakovy spinac kompresor
    €95,52 –3 %
    Druckschalter Condor MDR3/11-16A für Kolbenkompressoren 400/50 V/Hz · 3 Pole · Relais 10,00–16,00 A · max. 11 bar · ab Werk 8,0–10,0 bar
    Vorrätig (1 St)
    Art.-Nr.: MDR3/11-16A
    Ursprünglich: €95,52  (–3 %)
    €92,65
    (€76,57 ohne MwSt.)
    p ts220 nema
    €25,75 –2 %
    Druckschalter NE-MA TS220 für Kolbenkompressoren 230 V 230/50 V/Hz · 2 Pole · 20 A · max. 12 bar · ab Werk 6,0–8,0 bar
    Vorrätig (57 St)
    Art.-Nr.: TS220
    Ursprünglich: €25,75  (–2 %)
    €24,98
    (€20,64 ohne MwSt.)
    mdr3 1 tlakovy spinac kompresor
    €95,52 –3 %
    Druckschalter Condor MDR3/11-10A für Kolbenkompressoren 400/50 V/Hz · 3 Pole · Relais 6,30–10,00 A · max. 11 bar · ab Werk 8,0–10,0 bar
    Vorrätig (22 St)
    Art.-Nr.: MDR3/11-10A
    Ursprünglich: €95,52  (–3 %)
    €92,65
    (€76,57 ohne MwSt.)
    mdr3 1 tlakovy spinac kompresor
    €95,52 –3 %
    Druckschalter Condor MDR3/11-20A für Kolbenkompressoren 400/50 V/Hz · 3 Pole · Relais 16,00–20,00 A · max. 11 bar · ab Werk 8,0–10,0 bar
    Vorrätig (15 St)
    Art.-Nr.: MDR3/11-20A
    Ursprünglich: €95,52  (–3 %)
    €92,65
    (€76,57 ohne MwSt.)
    mdr3 1 tlakovy spinac kompresor
    €95,52 –3 %
    Druckschalter Condor MDR3/11-6A für Kolbenkompressoren 400/50 V/Hz · 3 Pole · Relais 4,00–6,30 A · max. 11 bar · ab Werk 8,0–10,0 bar
    Vorrätig (3 St)
    Art.-Nr.: MDR3/11-6A
    Ursprünglich: €95,52  (–3 %)
    €92,65
    (€76,57 ohne MwSt.)
    ts380 tlakovy spinac kompresor 400V 380V
    €101,25 –3 %
    Druckschalter Condor MDR3/11X-6A für Kolbenkompressoren 400/50 V/Hz · 3 Pole · Relais 4,00–6,30 A · max. 11 bar · ab Werk 8,0–10,0 bar
    Vorrätig (10 St)
    Art.-Nr.: MDR3/11X-6A
    Ursprünglich: €101,25  (–3 %)
    €98,21
    (€81,17 ohne MwSt.)
    ts380 tlakovy spinac kompresor 400V 380V
    €105,56 –3 %
    Druckschalter Condor MDR3/16X-10A für Hochdruckkompressoren 400/50 V/Hz · 3 Pole · Relais 6,30–10,00 A · max. 16 bar · ab Werk 12,0–15,0 bar
    Vorrätig (3 St)
    Art.-Nr.: MDR3/16X-10A
    Ursprünglich: €105,56  (–3 %)
    €102,39
    (€84,62 ohne MwSt.)

    Seitenleiste

    Filter öffnen

    Preis

    € 15€ 145
    0.04093327915145
    Filter anzeigen

    Marken

    Auf Lager

    Schaltspannung

    Verbindung

    13 Artikel anzeigen
    Herr Ventilek

    Fragen für alles

    Ich berate Sie bei der Auswahl
    und eine maßgeschneiderte Lösung

    +420 311 532 091 (Mo-Fr: 8-16:30) info@kompresory
    -vzduchotechnika.cz
    Schreiben Sie uns

    Produktsortierung

    13 Artikel insgesamt

    Liste der Produkte

    bw 0002 odpousteci ventil kompresor vzduch tlak
    Originální díly
    €16,20 –5 %
    Druckschalter Black Wind BW-0002 für Kolbenkompressoren 230 V 230/50 V/Hz · 2 Pole · 15 A · max. 12 bar · ab Werk zapínací 6 / vypínací 8 bar
    Vorrätig (175 St)
    €12,72 ohne MwSt.
    €15,39 / St

    Der einfachste Schalter im Programm. Er kommt fest eingestellt an, nach der Montage ist also nichts nachzujustieren.

    Art.-Nr.: BW-0002
    MDR2
    Originální díly
    €49,65 –3 %
    Druckschalter Condor MDR2/11 für Kolbenkompressoren 230 V 230/50 V/Hz · 2 Pole · max. 11 bar · ab Werk 6,0–8,0 bar
    Vorrätig (58 St)
    €39,80 ohne MwSt.
    €48,16 / St

    Ein einphasiger Condor, der ab Werk auf niedrigeren Druck eingestellt ankommt als sein Geschwister. Das Eingangsgewinde ist das schmalere Viertelzoll.

    Art.-Nr.: MDR2/11
    mdr3 1 tlakovy spinac kompresor
    Originální díly
    €95,52 –3 %
    Druckschalter Condor MDR3/11-6A für Kolbenkompressoren 400/50 V/Hz · 3 Pole · Relais 4,00–6,30 A · max. 11 bar · ab Werk 8,0–10,0 bar
    Vorrätig (3 St)
    €76,57 ohne MwSt.
    €92,65 / St

    Die sparsamere Ausführung für Behälter, die eigene Anschlüsse schon haben. Sie wird mit einem Gewinde eingeschraubt, mehr wird daran nicht angeschlossen.

    Art.-Nr.: MDR3/11-6A
    MDR1
    Originální díly
    €36,35 –3 %
    Druckschalter Condor MDR1/11 für Kolbenkompressoren 230 V 230/50 V/Hz · 2 Pole · max. 11 bar · ab Werk 8,0–10,0 bar
    Vorrätig (6 St)
    €29,14 ohne MwSt.
    €35,26 / St

    Der stärkere der beiden einphasigen Condors. Als Einziger hat er das Entlastungsventil gleich dabei, sodass der Motor nicht gegen Druck anläuft.

    Art.-Nr.: MDR1/11
    p ts220 nema
    Tipp
    €25,75 –2 %
    Druckschalter NE-MA TS220 für Kolbenkompressoren 230 V 230/50 V/Hz · 2 Pole · 20 A · max. 12 bar · ab Werk 6,0–8,0 bar
    Vorrätig (57 St)
    €20,64 ohne MwSt.
    €24,98 / St

    Ein einfacher einphasiger Schalter eines italienischen Herstellers. Eingeschaltet wird er mit einem Zugknopf, nicht mit einem Drehknopf wie die Condors.

    Art.-Nr.: TS220
    ts380 tlakovy spinac kompresor 400V 380V
    Originální díly
    €101,25 –3 %
    Druckschalter Condor MDR3/11X-6A für Kolbenkompressoren 400/50 V/Hz · 3 Pole · Relais 4,00–6,30 A · max. 11 bar · ab Werk 8,0–10,0 bar
    Vorrätig (10 St)
    €81,17 ohne MwSt.
    €98,21 / St

    Ein dreiphasiger Condor für kleinere Werkstattkompressoren. Der Anschlussblock hat einen Eingang und drei Ausgänge, am Behälter genügt also ein einziger Anschluss.

    Art.-Nr.: MDR3/11X-6A
    mdr3 1 tlakovy spinac kompresor
    Originální díly
    €95,52 –3 %
    Druckschalter Condor MDR3/11-10A für Kolbenkompressoren 400/50 V/Hz · 3 Pole · Relais 6,30–10,00 A · max. 11 bar · ab Werk 8,0–10,0 bar
    Vorrätig (22 St)
    €76,57 ohne MwSt.
    €92,65 / St

    Das mittlere Relais in der schlichten Gewindeausführung. Der häufigste Ersatz für einen verbrauchten Schalter an einem Serien-Dreiphasenkompressor.

    Art.-Nr.: MDR3/11-10A
    condor tlakovy spinac kompresor 400V 380V (1)
    Originální díly
    Druckschalter Condor für ATMOS Perfect 1,1 kW — 09021 400/50 V/Hz · 3 Pole · Relais 2,50–4,00 A · ab Werk 4–10 bar
    Vorrätig (2 St)
    €119,53 ohne MwSt.
    €144,63 / St

    Der einzige Schalter im Programm, dessen Relais auch einen schwachen Motor von etwa einem Kilowatt schützt. Stärkere Ausführungen würden bei ihm nie auslösen.

    Art.-Nr.: 09021
    ts380 tlakovy spinac kompresor 400V 380V
    Neu Originální díly
    €101,25 –3 %
    Druckschalter Condor MDR3/11X-16A für Kolbenkompressoren 400/50 V/Hz · 3 Pole · Relais 10,00–16,00 A · max. 11 bar · ab Werk 8,0–10,0 bar
    Vorrätig (8 St)
    €81,17 ohne MwSt.
    €98,21 / St

    Das stärkste Relais in der gewöhnlichen Druckausführung. Es deckt auch Motoren an der oberen Grenze dessen ab, was ein MDR 3 überhaupt schaltet.

    Art.-Nr.: MDR3/11X-16A
    ts380 tlakovy spinac kompresor 400V 380V
    Neu Originální díly
    €101,25 –3 %
    Druckschalter Condor MDR3/11X-10A für Kolbenkompressoren 400/50 V/Hz · 3 Pole · Relais 6,30–10,00 A · max. 11 bar · ab Werk 8,0–10,0 bar
    Vorrätig (13 St)
    €81,17 ohne MwSt.
    €98,21 / St

    Der meistbestellte dreiphasige Condor. Er passt auf die meisten mittelgroßen Werkstattkompressoren, und der Block ersetzt fehlende Anschlüsse am Behälter.

    Art.-Nr.: MDR3/11X-10A
    ts380 tlakovy spinac kompresor 400V 380V
    Originální díly
    €105,56 –3 %
    Druckschalter Condor MDR3/16X-10A für Hochdruckkompressoren 400/50 V/Hz · 3 Pole · Relais 6,30–10,00 A · max. 16 bar · ab Werk 12,0–15,0 bar
    Vorrätig (3 St)
    €84,62 ohne MwSt.
    €102,39 / St

    Die einzige Ausführung im Programm, die über elf bar arbeitet. Für Maschinen, bei denen ein gewöhnlicher Schalter an seine Decke stößt.

    Art.-Nr.: MDR3/16X-10A
    mdr3 1 tlakovy spinac kompresor
    Originální díly
    €95,52 –3 %
    Druckschalter Condor MDR3/11-20A für Kolbenkompressoren 400/50 V/Hz · 3 Pole · Relais 16,00–20,00 A · max. 11 bar · ab Werk 8,0–10,0 bar
    Vorrätig (15 St)
    €76,57 ohne MwSt.
    €92,65 / St

    Der höchste Schutzbereich im Programm. Er hilft dort, wo der Motor mehr zieht, als die übrigen Ausführungen abdecken.

    Art.-Nr.: MDR3/11-20A
    mdr3 1 tlakovy spinac kompresor
    Originální díly
    €95,52 –3 %
    Druckschalter Condor MDR3/11-16A für Kolbenkompressoren 400/50 V/Hz · 3 Pole · Relais 10,00–16,00 A · max. 11 bar · ab Werk 8,0–10,0 bar
    Vorrätig (1 St)
    €76,57 ohne MwSt.
    €92,65 / St

    Ein starkes Relais ohne Anschlussblock. Für große Dreiphasenmaschinen, deren Behälter nur einen Anschluss bietet.

    Art.-Nr.: MDR3/11-16A

    Steuerelemente der Liste

    13 Artikel insgesamt

    Fußzeile

    Kompresory-Vzduchotechnika.cz

    Nützliche Informationen

    • Alles über den Einkauf, Beratung
    • Einkaufsbedingungen
    • Reklamationen und Rückgabe
    • Über uns
    • Dienstleistungen
    • Aktuelles

    Kontaktieren Sie uns

    +420 311 532 091 (Mo-Fr: 8-16:30) info@kompresory
    -vzduchotechnika.cz

    Ladengeschäft

    Plzeňská 169 267 53 Žebrák

    Mehr über den Shop
    Öffnungszeiten: 8:00-16:30 Uhr
    Provozovna
    Gewinner MastersGate Awards 2019 Von Kunden geprüft – Heureka Mastercard Visa PayPal Cashbot Skip Pay

    Newsletter abonnieren

    Geben Sie Ihre E-Mail-Adresse ein, und wir senden Ihnen Informationen über neue Produkte in unserem E-Shop zu.

    Dieses Feld nicht ausfüllen

    Sicherheitskontrolle

    Mit der Angabe Ihrer E-Mail-Adresse stimmen Sie den Datenschutzbestimmungen zu

    Warum bei uns kaufen?

    Kostenloser Versand
    Kostenloser Versand
    Bei einem Kauf über 5.000 CZK
    Wir garantieren
    Wir garantieren
    erweiterte Garantie und Service
    Rabattgutschein
    Rabattgutschein
    bei jedem Einkauf
    Rückgabe der Ware innerhalb von 30 Tagen
    Rückgabe der Ware innerhalb von 30 Tagen
    komplett auf unsere Kosten

    Nachrichtenüberflutung

    Wir wählen Artikel aus unserem Beirat aus

    Shoptet PremiumErstellt von Shoptet Premium Copyright 2026 Kompresory-Vzduchotechnika.cz. Alle Rechte vorbehalten. Cookie-Einstellungen ändern
