Osuszacz adsorpcyjny BDRY-200 – G 1", 3 333 l/min
Kod: BDRY-200Produkty powiązane
Opis szczegółowy produktu
Osuszacz adsorpcyjny Omega Air BDRY-200 osusza 200 Nm³/h (3 333 l/min) sprężonego powietrza do ciśnieniowego punktu rosy −40 °C. Na wylocie zostaje 157 Nm³/h, reszta zużywa się na regenerację drugiej kolumny.
Należy do serii osuszaczy adsorpcyjnych B-DRY, gdzie znajdziesz wszystkie rozmiary i opis działania osuszacza.
Dane techniczne
| Parametr | Wartość |
|---|---|
| Przepływ na wlocie | 200 Nm³/h (3 333 l/min) |
| Przepływ na wylocie | 157 Nm³/h |
| Przyłącze | G 1" |
| Ciśnienie robocze | 4–16 bar |
| Ciśnieniowy punkt rosy | −40 °C, na życzenie −25 °C lub −70 °C |
| Temperatura pracy | od +1,5 do +60 °C |
| Zasilanie | 230 V, 50/60 Hz |
| Pobór mocy | poniżej 60 W |
| Stopień ochrony | IP 65 |
| Sterownik | PLC Siemens z wyświetlaczem LCD |
| Wymiary A × B × C | 707 × 471 × 1 664 mm |
| Masa | 196 kg |
| Filtr wlotowy | mikrofiltr 0,01 µm |
| Filtr wylotowy | filtr przeciwpyłowy 1 µm |
Wymiary

Szerokość 707 ±5 mm, głębokość 471 mm, wysokość 1664 mm, masa 196 kg.
Przepływ w innych warunkach
Przepływ nominalny dotyczy 7 bar, temperatury na wlocie +35 °C i punktu rosy −40 °C. W innych warunkach pomnóż go przez współczynniki: na przykład przy 10 bar i +40 °C BDRY-200 poradzi sobie z 4 462 l/min (3 333 × 1,38 × 0,97).
Współczynnik COP – ciśnienie robocze
| Ciśnienie bar | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Współczynnik | 0,63 | 0,75 | 0,88 | 1,00 | 1,13 | 1,25 | 1,38 | 1,50 | 1,63 | 1,75 | 1,88 | 2,00 | 2,13 |
Współczynnik COT – temperatura powietrza na wlocie
| Temperatura °C | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
|---|---|---|---|---|---|---|---|---|
| Współczynnik | 1,00 | 1,00 | 1,00 | 0,97 | 0,87 | 0,80 | 0,64 | 0,51 |
Współczynnik CD – ciśnieniowy punkt rosy
| Punkt rosy °C | −25 | −40 | −70 |
|---|---|---|---|
| Współczynnik | 1,10 | 1,00 | 0,70 |
Oszczędna praca
W stałym cyklu osuszacz zużywa na regenerację średnio 15–20 % powietrza. Z czujnikiem punktu rosy BDRY-OS albo BDRY-OSCB i komorą pomiarową BDRY-MK steruje cyklem według rzeczywistej wilgotności i przy mniejszym obciążeniu zużywa mniej powietrza.
Zestawy serwisowe do tego osuszacza
| Interwał | Zestaw | Zawartość |
|---|---|---|
| Po 1 roku | BDRY-200-1R | wkłady filtrów, tłumiki hałasu |
| Po 2 latach | BDRY-200-2R | wkłady filtrów, tłumiki hałasu, części zaworów, uszczelki |
| Po 4 latach | BDRY-200-4R | wkłady filtrów, tłumiki hałasu, zestaw części zaworów, adsorbent, uszczelki |
Jak działa

Dwie kolumny z adsorbentem zmieniają się co 10 minut: jedna osusza, druga regeneruje się częścią suchego powietrza. Przełączaniem sterują cztery osobno sterowane zawory, więc nie powstają skoki ciśnienia. Do wejścia stand-by można podłączyć sygnał ze sprężarki.

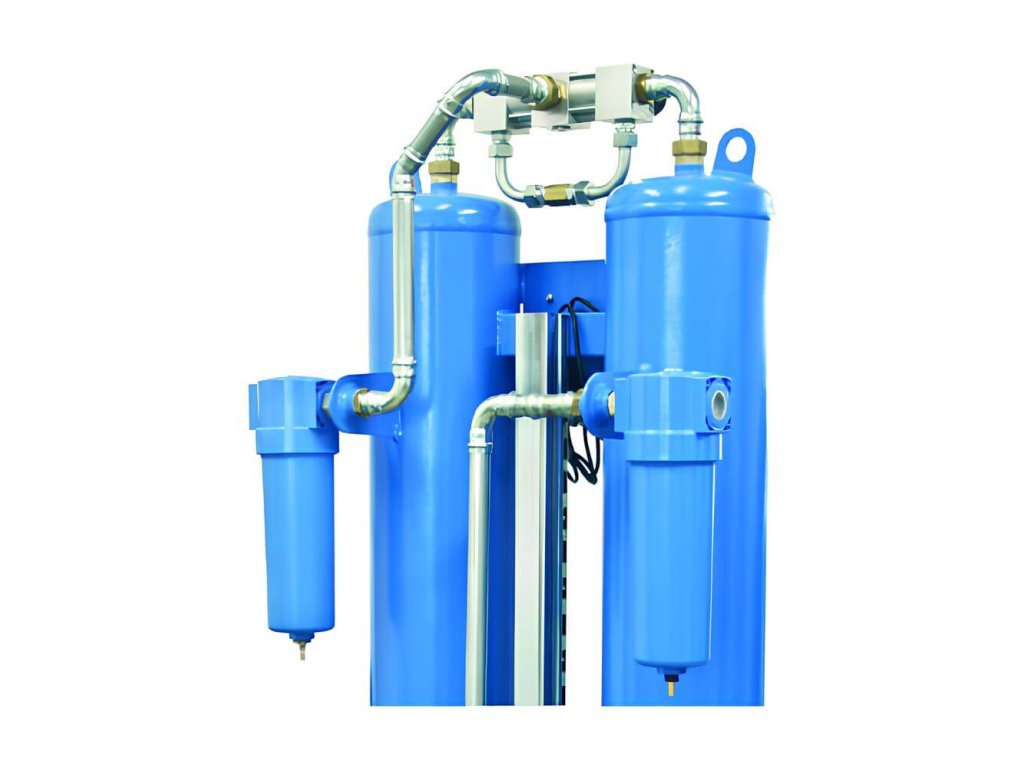

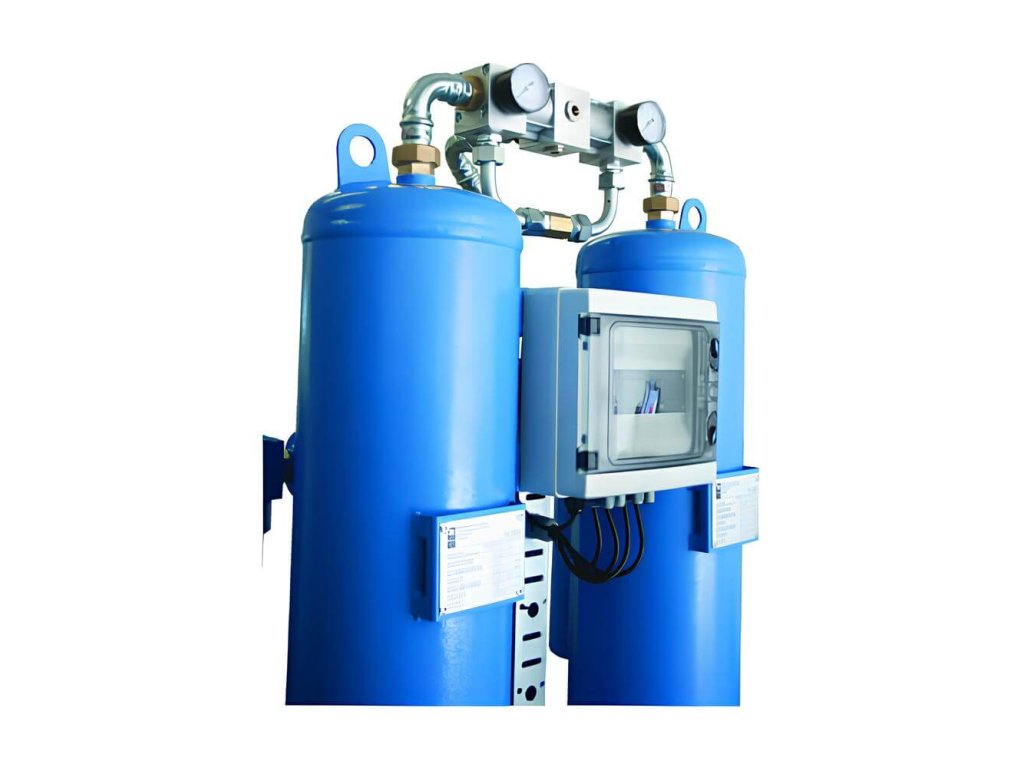

Konstrukcja




Gdzie umieścić osuszacz
Osuszacz montuje się za sprężarką i zbiornikiem. Mikrofiltr wlotowy chroni go przed olejem i cząstkami, filtr przeciwpyłowy wylotowy zatrzymuje pył z adsorbentu. Przegląd filtrów znajdziesz w przemysłowych filtrach według ISO 8573-1.
Zestawy serwisowe i akcesoria są w kategorii zestawy serwisowe i akcesoria do osuszaczy B-DRY i F-DRY.
Parametry dodatkowe
| Kategoria: | Osuszacze sprężonego powietrza do kompresora |
|---|---|
| Ciśnienie: | 16 barów |
| Podłączenie strony: | 1" |
| Moc silnika: | 60 W |
| Napięcie sieciowe: | 230/50 V/Hz |
| Wymiary: | 707 × 471 × 1664 mm |
| Masa: | 196 kg |
| Przepływ: | 3333 l/min |
| Klasa ISO: | x/2/x - ISO 8573.1 |
| Wyposażenie: | Jednostka sterująca Siemens, Filtracja |
| Ciśnieniowy punkt rosy: | -70°C, -40 °C, -25 °C |
| Typ suszarki: | Suszarka adsorpcyjna |
