Osuszacz adsorpcyjny BDRY-400 – G 1 1/2", 6 833 l/min

Kod: BDRY-400
ZAPYTANIE
Brak oceny Szczegóły oceny
GRATISGRATIS
Adsorpční sušička BDRY-400 – G 1 1/2", 6 833 l/min
zł0,22 / szt zł0,18 bez VAT Cena jednostkowa:
w terminie 14 dni
Możemy doręczyć do:
10.12.2026
Opcje dostawy

Osuszacz adsorpcyjny BDRY-400 do 410 Nm³/h (6 833 l/min) sprężonego powietrza, przyłącze G 1 1/2". Ciśnieniowy punkt rosy −40 °C, ciśnienie robocze 4–16 bar, mikrofiltr wlotowy i filtr przeciwpyłowy wylotowy w komplecie. Dla zakładów przemysłowych, instalacji zewnętrznych i produkcji żywności, napojów, chemii, farmacji i elektroniki.

Informacje szczegółowe

Darmowa wysyłka
Darmowa wysyłka
Przy zakupie powyżej 5000 CZK
Gwarantujemy
Gwarantujemy
przedłużona gwarancja i serwis
Gwarantujemy
Gwarantujemy
przedłużona gwarancja i serwis
Zwrot towaru w ciągu 14 dni
Zwrot towaru w ciągu 14 dni
całkowicie na nasz koszt

Opis szczegółowy produktu

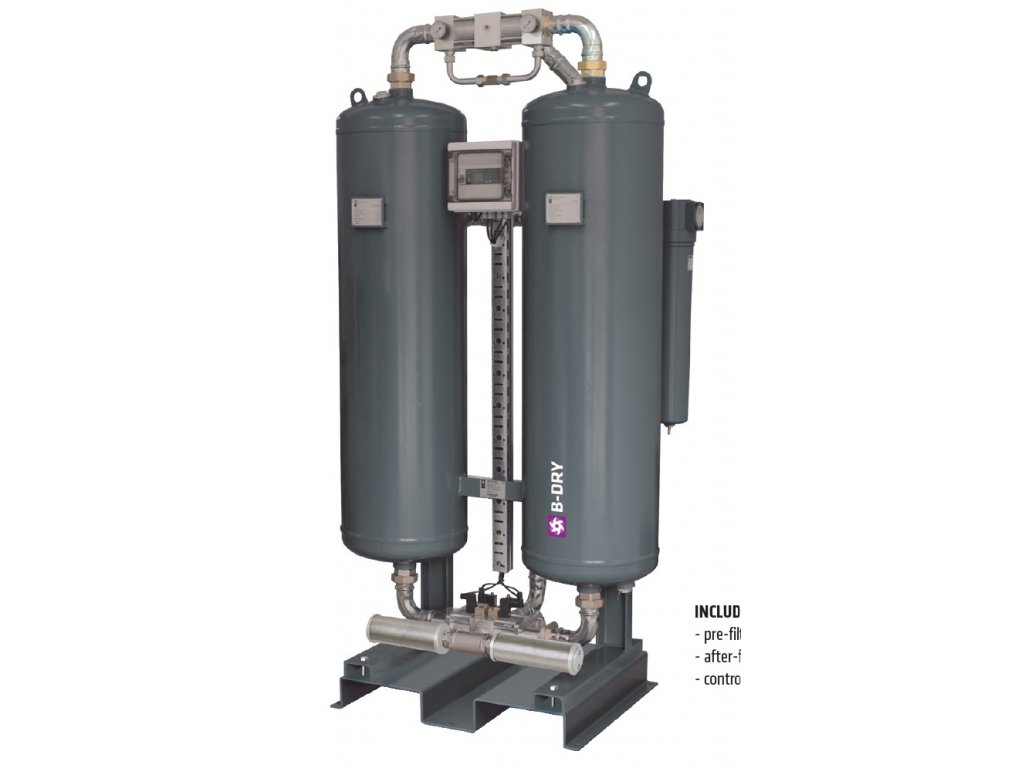

Osuszacz adsorpcyjny Omega Air BDRY-400 osusza 410 Nm³/h (6 833 l/min) sprężonego powietrza do ciśnieniowego punktu rosy −40 °C. Na wylocie zostaje 321,5 Nm³/h, reszta zużywa się na regenerację drugiej kolumny.

Należy do serii osuszaczy adsorpcyjnych B-DRY, gdzie znajdziesz wszystkie rozmiary i opis działania osuszacza.

Dane techniczne

ParametrWartość
Przepływ na wlocie410 Nm³/h (6 833 l/min)
Przepływ na wylocie321,5 Nm³/h
PrzyłączeG 1 1/2"
Ciśnienie robocze4–16 bar
Ciśnieniowy punkt rosy−40 °C, na życzenie −25 °C lub −70 °C
Temperatura pracyod +1,5 do +60 °C
Zasilanie230 V, 50/60 Hz
Pobór mocyponiżej 60 W
Stopień ochronyIP 65
SterownikPLC Siemens z wyświetlaczem LCD
Wymiary A × B × C854 × 535 × 1 989 mm
Masa295 kg
Filtr wlotowymikrofiltr 0,01 µm
Filtr wylotowyfiltr przeciwpyłowy 1 µm

Wymiary

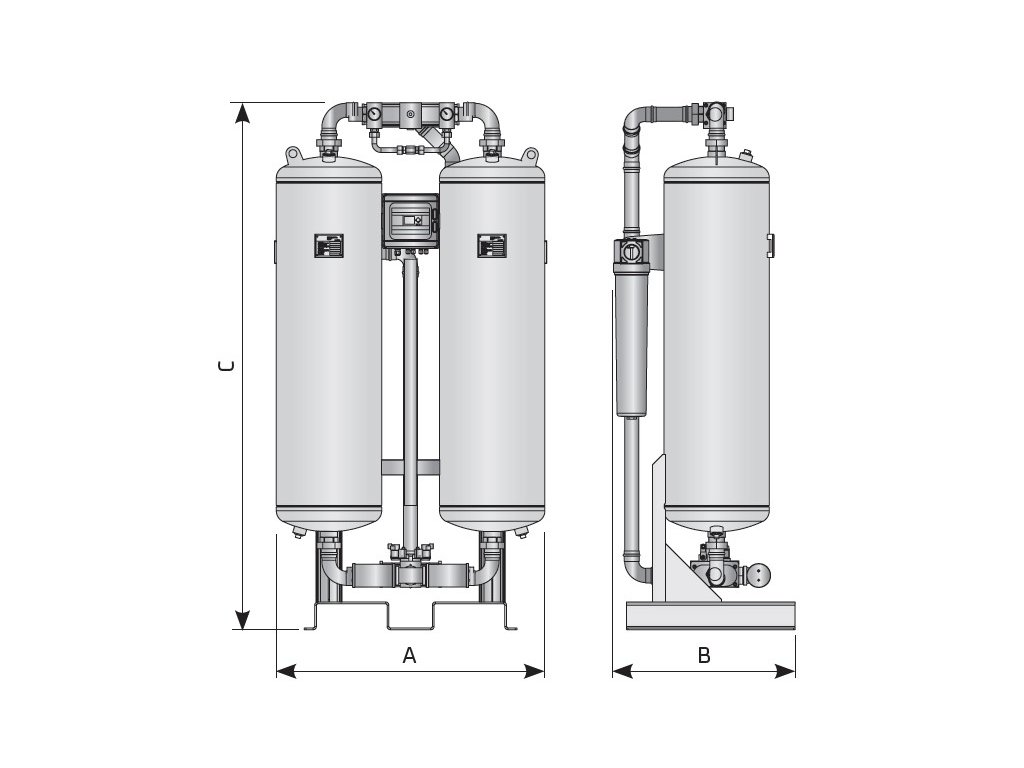

Wymiary osuszacza adsorpcyjnego B-DRY: szerokość A, głębokość B, wysokość C
B-DRY: A szerokość, B głębokość, C wysokość

Szerokość 854 ±5 mm, głębokość 535 mm, wysokość 1989 mm, masa 295 kg.

Przepływ w innych warunkach

Przepływ nominalny dotyczy 7 bar, temperatury na wlocie +35 °C i punktu rosy −40 °C. W innych warunkach pomnóż go przez współczynniki: na przykład przy 10 bar i +40 °C BDRY-400 poradzi sobie z 9 147 l/min (6 833 × 1,38 × 0,97).

Współczynnik COP – ciśnienie robocze

Ciśnienie bar45678910111213141516
Współczynnik0,630,750,881,001,131,251,381,501,631,751,882,002,13

Współczynnik COT – temperatura powietrza na wlocie

Temperatura °C2530354045505560
Współczynnik1,001,001,000,970,870,800,640,51

Współczynnik CD – ciśnieniowy punkt rosy

Punkt rosy °C−25−40−70
Współczynnik1,101,000,70

Oszczędna praca

W stałym cyklu osuszacz zużywa na regenerację średnio 15–20 % powietrza. Z czujnikiem punktu rosy BDRY-OS albo BDRY-OSCB i komorą pomiarową BDRY-MK steruje cyklem według rzeczywistej wilgotności i przy mniejszym obciążeniu zużywa mniej powietrza.

Zestawy serwisowe do tego osuszacza

InterwałZestawZawartość
Po 1 rokuBDRY-300-1Rwkłady filtrów, tłumiki hałasu
Po 2 latachBDRY-300-2Rwkłady filtrów, tłumiki hałasu, części zaworów, uszczelki
Po 4 latachBDRY-400-4Rwkłady filtrów, tłumiki hałasu, zestaw części zaworów, adsorbent, uszczelki

Jak działa

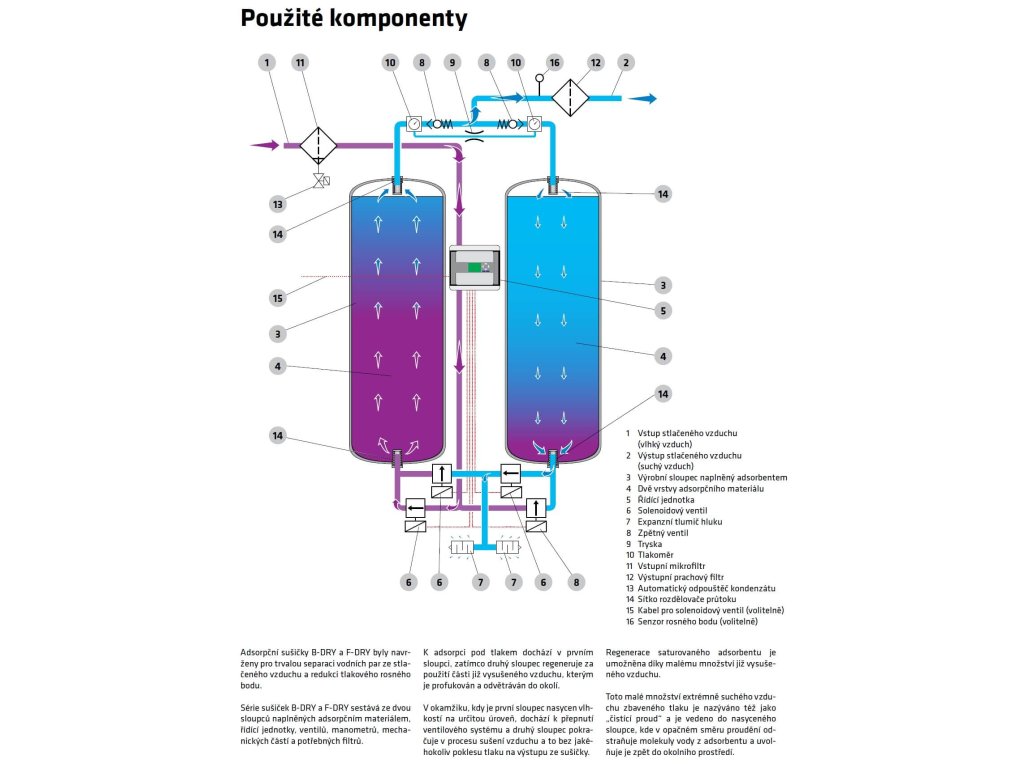

Schemat osuszacza adsorpcyjnego B-DRY i F-DRY z ponumerowanymi częściami
Schemat: osuszanie w jednej kolumnie, regeneracja w drugiej; numery odpowiadają liście części

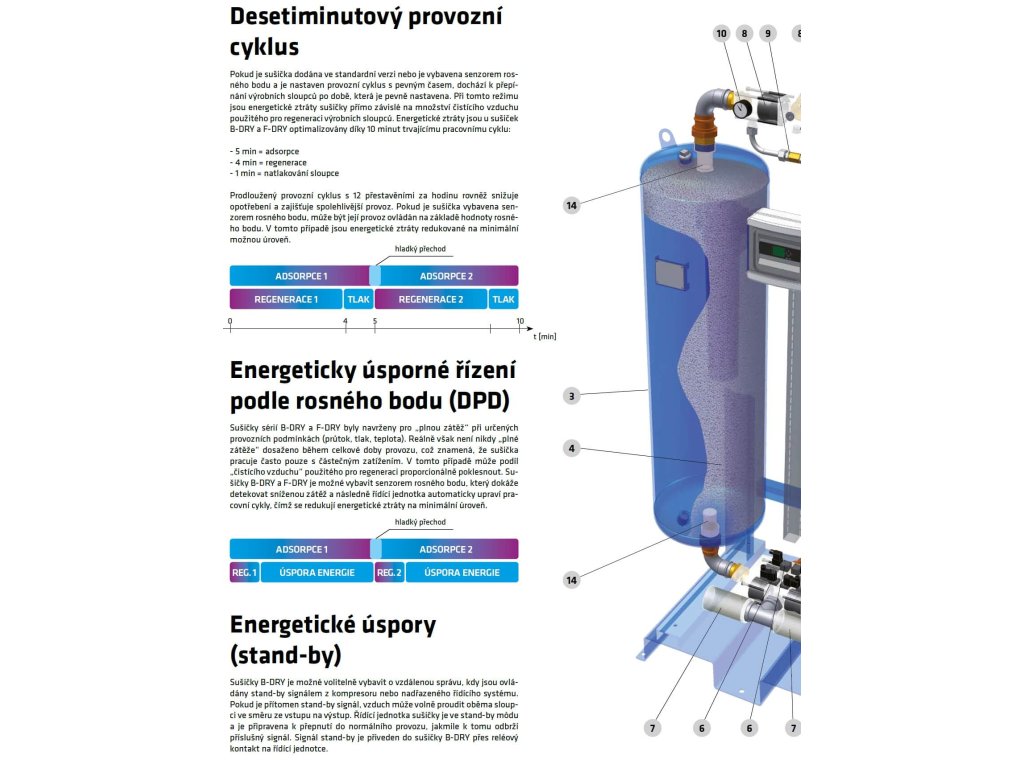

Dwie kolumny z adsorbentem zmieniają się co 10 minut: jedna osusza, druga regeneruje się częścią suchego powietrza. Przełączaniem sterują cztery osobno sterowane zawory, więc nie powstają skoki ciśnienia. Do wejścia stand-by można podłączyć sygnał ze sprężarki.

Konstrukcja

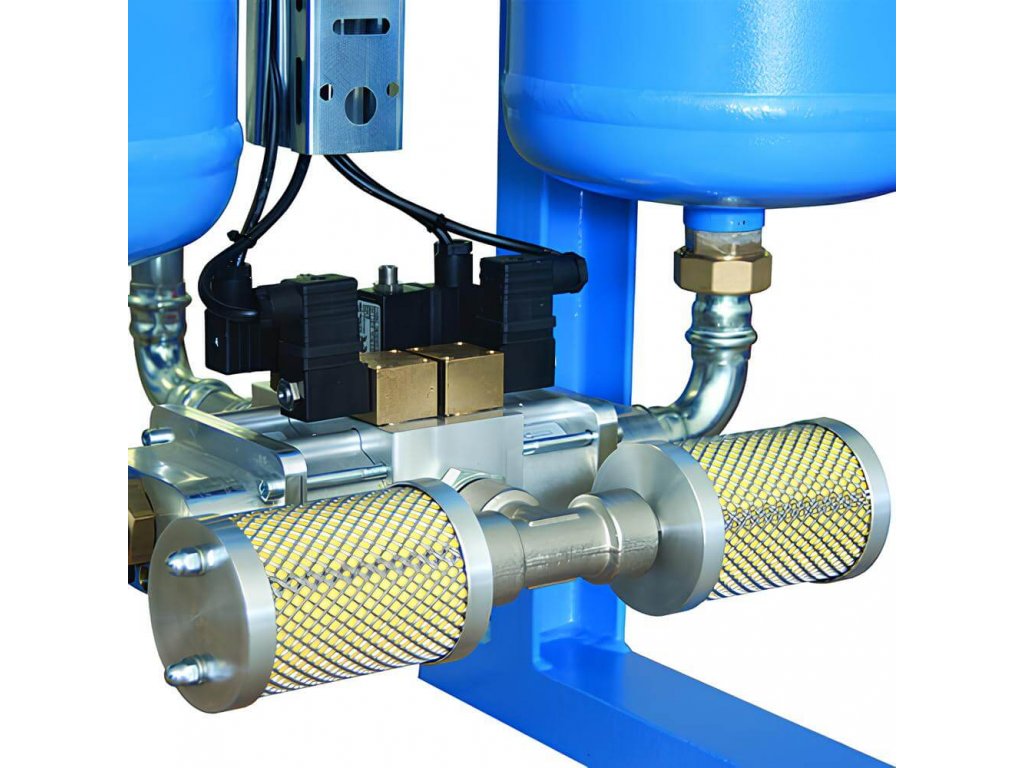

Cztery niezależnie sterowane zawory
Cztery niezależnie sterowane zawory Osuszaniem sterują cztery wysokiej jakości zawory elektromagnetyczne. Każdy jest sterowany osobno, więc przy przełączaniu kolumn nie powstają skoki ciśnienia.
Kompaktowe bloki sterujące
Kompaktowe bloki sterujące Solidny górny i dolny blok sterujący. Gałąź powietrza płuczącego z zaworem zwrotnym jest na górnym bloku, dyszę można w razie potrzeby wymienić. Przy konserwacji blok demontuje się jako jedną część.

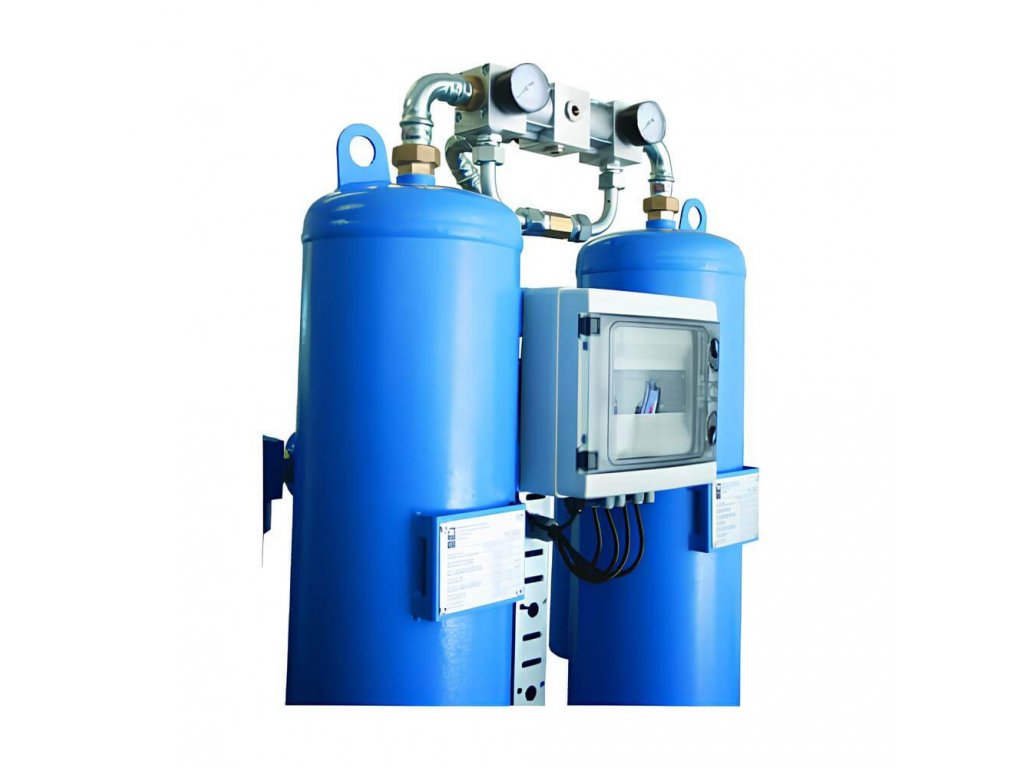

Manometry
Manometry Dwa manometry na przedniej stronie górnego bloku pokazują ciśnienie w każdej kolumnie. Razem z wyświetlaczem LCD pomagają w diagnostyce pracy.
Sterownik
Sterownik Solidny PLC Siemens zapewnia stabilną pracę i pozwala na wiele ustawień. Stały cykl można przełączyć na sterowanie według punktu rosy, gdy osuszacz ma czujnik. Wyświetlacz LCD pokazuje stan pracy.

Gdzie umieścić osuszacz

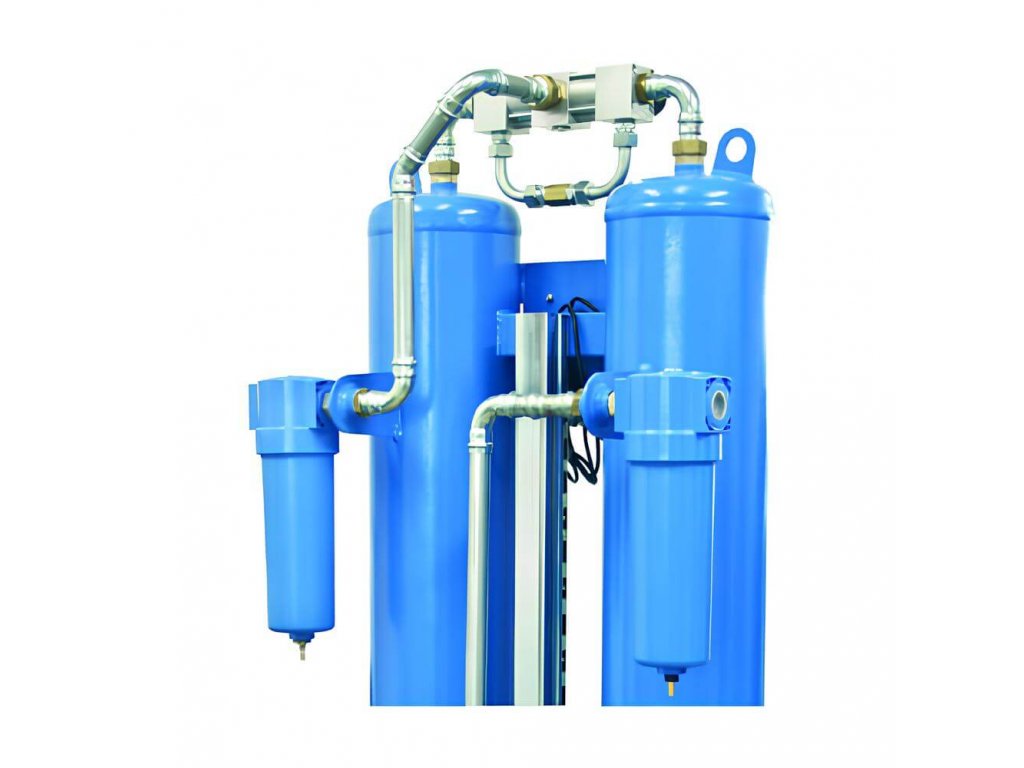

Osuszacz montuje się za sprężarką i zbiornikiem. Mikrofiltr wlotowy chroni go przed olejem i cząstkami, filtr przeciwpyłowy wylotowy zatrzymuje pył z adsorbentu. Przegląd filtrów znajdziesz w przemysłowych filtrach według ISO 8573-1.

Zestawy serwisowe i akcesoria są w kategorii zestawy serwisowe i akcesoria do osuszaczy B-DRY i F-DRY.

Parametry dodatkowe

Kategoria: Osuszacze sprężonego powietrza do kompresora
Ciśnienie: 16 barów
Podłączenie strony: 1 1/2"
Moc silnika: 60 W
Napięcie sieciowe: 230/50 V/Hz
Wymiary: 854 × 535 × 1989 mm
Masa: 295 kg
Przepływ: 6833 l/min
Klasa ISO: x/2/x - ISO 8573.1
Wyposażenie: Jednostka sterująca Siemens, Filtracja
Ciśnieniowy punkt rosy: -70°C, -40 °C, -25 °C
Typ suszarki: Suszarka adsorpcyjna
