Systemy rurociągów sprężonego powietrza
Dysponujemy prostymi i bardzo niezawodnymi systemami modułowych rurociągów składającymi się z rur, złączek, skrzynek końcowych oraz niezbędnego materiału montażowego, dlatego jeśli zamierzasz rozprowadzać sprężone powietrze, zarówno w małych zakładach pracy, jak i dużych halach, jako wybór numer 1 polecamy systemy rozprowadzania sprężonego powietrza Push Air, SicoAir i AIRnet ! Jednocześnie oferujemy możliwość własnego projektu, który profesjonalnie zaaranżujemy. Jeśli chcesz uzyskać więcej informacji na temat obu systemów i sposobu tworzenia własnego projektu, kliknij dalej.
#ShowMore#
Projektowanie systemów rurociągowych
KROK 1 - wybór systemu
W naszym katalogu można wybierać spośród kilku systemów rurowych, które różnią się rozmiarem, metodą połączenia, wyborem materiału rury, ciśnieniem roboczym i medium, dla którego system rurowy może być używany.
| System rurowy | Kwadrat | TO | Słowacja |
 |
 |
 |
|
| Średnice | 15 - 18 - 22 - 28 | 15 - 18 - 22 - 28 | Ø20 do 158 mm |
| Maks. ciśnienie sprzęgła | 12,5 bara | 15 bar | 12,5 bara |
| Łączący | złącza wtykowe | złącza wtykowe | nakrętka śrubowa |
| Rury | plastik, aluminium | plastik, aluminium | aluminium |
| Sprzęgła | nylonowy PA6 | mosiądz | nylonowy PA6 |
| Głoska bezdźwięczna | powietrze | powietrze | powietrze, próżnia, azot |
KROK 2 - wybór kształtu rurociągu
W projekcie architektury orurowania wykorzystywane są dwie koncepcje: orurowanie bezpośrednie i zapętlone. Linia bezpośrednia jest prostszą i tańszą opcją, w której jedna rura szkieletowa biegnie od stacji kompresorowej do punktu końcowego. Szkielet rury obwodowej stanowi zamknięty obwód, który może być dodatkowo wypełniony kolejnymi przegrodami szkieletowymi. Pomimo znacznie wyższych nakładów inwestycyjnych, linia obwodowa zapewnia znaczące korzyści. Długość rurociągu do najdalszego punktu jest znacznie zmniejszona, co zmniejsza gradient ciśnienia i pozwala sprężarce pracować przy niższym ciśnieniu, a tym samym przy niższych kosztach energii. Jeśli zawory odcinające są zainstalowane na szkielecie, możliwe jest odcięcie niektórych odcinków rurociągu, jeśli wymagane są przeróbki i modyfikacje.
KROK 3 - Określanie wymiarów ruryW celu określenia wymaganej średnicy rur i doboru rozmiaru złączek, warto stworzyć szkic sytuacyjny, który powinien zawierać wymiary hali lub warsztatu, trasę szkieletu, poszczególne przewody oraz lokalizację zaworów odcinających. Określ również oczekiwane natężenie przepływu w rurach. Następnie narysuj punkt początkowy i najdalszy punkt, aby określić najdłuższy dystans trasy rurociągu. W naszym przypadku odległość ta wynosi 250 m. |
 |
Po uzyskaniu niezbędnych danych należy skorzystać z tabeli wymiarowania rurociągów znajdującej się we wstępie do każdego systemu rurociągów. W naszym przypadku użyjemy tabeli dla obwodu systemu SR:
Wymiarowanie rur - system SR |
|||||||||||||
| Długość | Natężenie przepływu (l/min) | ||||||||||||
| 100 | 200 | 300 | 500 | 750 | 1 000 | 1 500 | 2 000 | 3 000 | 4 000 | 6 000 | 8 000 | 10 000 | |
| 25 minut | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 25 | 32 | 32 | 40 | 40 | 40 |
| 50m | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 25 | 32 | 40 | 40 | 40 | 40 |
| 75 metrów | 20 | 20 | 20 | 20 | 25 | 25 | 25 | 32 | 32 | 40 | 40 | 40 | 40 |
| 100 metrów | 20 | 20 | 20 | 20 | 25 | 25 | 25 | 32 | 40 | 40 | 40 | 40 | 40 |
| 150 metrów | 20 | 20 | 20 | 25 | 25 | 25 | 32 | 32 | 40 | 40 | 40 | 40 | 50 |
| 200 metrów | 20 | 20 | 20 | 25 | 25 | 25 | 32 | 40 | 40 | 40 | 40 | 40 | 50 |
| 250 metrów | 20 | 20 | 20 | 25 | 32 | 32 | 32 | 40 | 40 | 40 | 40 | 50 | 50 |
| 300 m | 20 | 20 | 20 | 32 | 32 | 32 | 40 | 40 | 40 | 40 | 50 | 50 | 63 |
| 400 metrów | 20 | 20 | 25 | 32 | 32 | 32 | 40 | 40 | 40 | 40 | 50 | 50 | 63 |
| 500 metrów | 20 | 20 | 25 | 32 | 32 | 40 | 40 | 40 | 40 | 40 | 50 | 63 | 63 |
KROK 4 - Zapasowa długość złączek
Na wymiar rury wpływa również jej segmentacja. Każde zgięcie, zakręt, złączka lub zawór odcinający stawia opór przepływowi powietrza, tworzy turbulencje i zwiększa gradient ciśnienia. Po wstępnym wybraniu wymiaru z poprzedniej tabeli, nadal konieczne jest dokonanie korekty wybranego wymiaru przy użyciu tabeli i obliczeń, tak zwanej długości zastępczej okuć.
| Tabela długości zastępczych kształtek | ||||||||||
| System rurociągowy | Średnica rury (mm) | |||||||||
| 15 | 18 | 20 | 22 | 25 | 28 | 32 | 40 | 50 | 63 | |
| Kolano | 0,7 | 1,0 | 1,2 | 1,3 | 1,4 | 1,5 | 1,7 | 2,0 | 2,5 | 3,5 |
| Trójnik | 0,8 | 1,0 | 1,4 | 1,5 | 1,8 | 2,0 | 2,1 | 2,5 | 3,0 | 4,0 |
| Redukcja 2D --> D | 0,4 | 0,5 | 0,5 | 0,5 | 0,6 | 0,6 | 0,7 | 0,7 | 0,8 | 1,0 |
| Kurek kulowy | 0,1 | 0,2 | 0,3 | 0,3 | 0,4 | 0,4 | 0,5 | 0,5 | 0,6 | 0,7 |
| Przykład: | 1 × łokieć | 1 × 2,0 m = 2,0 m |
| 8 × element T | 8 × 2,5 m = 20,0 m | |
| 4 x zawór kulowy | 4 × 0,5 m = 2,0 m |
Łączna długość wymiany osprzętu wynosi 24 m.
Teraz ponownie określamy wymiar rury w kroku 3 dla nowej długości 250 + 24 = 274 m.
Z odczytu wynika, że wymiar rury nie zmienił się i wynosi 40 mm.
WAŻNA INFORMACJA !
Podane wartości dotyczą sprężonego powietrza, ciśnienia roboczego 7 barów i maksymalnego gradientu ciśnienia 0,5 bara. W przypadku innych warunków pracy prosimy o kontakt, a z przyjemnością przygotujemy indywidualny projekt rozwiązania rurowego.
Systemy dystrybucji sprężonego powietrza:
- TA - prosty system gwintowanych rur i złączek dla warsztatów i zakładów przemysłowych z rurami od 15 do 28 mm
- AIRnet - wysokiej klasy system połączeń, który może być zainstalowany przez jednego pracownika, wykonany z lekkich rur aluminiowych o średnicach zewnętrznych od 20 do 63 mm
- SR - niezwykle wydajny system modułowy z minimalnym gradientem ciśnienia do dystrybucji sprężonego powietrza w rzemiośle i przemyśle
- SICOalu2 - estetycznie doskonały, modułowy system dla warsztatów rzemieślniczych i konserwacyjnych, warsztatów samochodowych i oponiarskich, laboratoriów
- SICO110 - modułowy system z dużymi profilami aluminiowymi do dużych instalacji sprężonego powietrza
Jak zaprojektować system dystrybucji sprężonego powietrza
- Rozpocznij od sporządzenia planu operacji, wykreślając lokalizacje sprężarek, przeszkody i punkty startu
- Wybierz bezpośredni (niższe koszty nabycia) lub pętlowy (zamknięta pętla odpowiednia dla większych instalacji, nieco wyższe koszty)
- Określ maksymalne zużycie
- Wybierz spośród powyższych systemów modułowych ten, który najlepiej pasuje do Twojej działalności
- Określić średnicę rur i elementów złącznych
- Jeśli coś jest dla Ciebie trudne, nie wahaj się poinformować nas o tym pod numerem +420 311 532 091 lub info@kompresory-vzduchotechnika.cz, z przyjemnością Ci doradzimy
Czego jeszcze można użyć podczas dystrybucji powietrza:
- Wąż sprężonego powietrza
- Jednostki uzdatniania sprężonego powietrza
- regulatory ciśnienia
- Materiał łączący
Oferujemy systemy rurowe w następujących średnicach:
.png)
Sortowanie produktów
Lista produktów
Złącze kielichowe proste do rur 18 mm. Prosty system gniazd Air Push, który można ponownie zdemontować. Do instalacji systemu dystrybucji powietrza nie są wymagane żadne...
Złącze kielichowe proste do rur 22 mm. Prosty system gniazd Air Push, który można ponownie zdemontować. Do instalacji systemu dystrybucji powietrza nie są wymagane żadne...
Złącze kielichowe proste do rur 15 mm. Prosty system gniazd Air Push, który można ponownie zdemontować. Do instalacji systemu dystrybucji powietrza nie są wymagane żadne...
Nylonowe złącze proste o średnicy 25 mm. Łatwa i szybka instalacja, niski gradient ciśnienia, odporność na uszkodzenia mechaniczne, promieniowanie UV i korozję. Temperatura...
Złącze kielichowe w wersji prostej dla rury 28 mm. Prosty system gniazd Air Push, który można ponownie zdemontować. Do instalacji systemu dystrybucji powietrza nie są wymagane...
Nylonowe złącze proste o średnicy 63 mm. Łatwa i szybka instalacja, niski gradient ciśnienia, odporność na uszkodzenia mechaniczne, promieniowanie UV i korozję. Temperatura...
Zredukowane złącze proste o średnicy 25x32 mm. Łatwa i szybka instalacja, niski gradient ciśnienia, odporność na uszkodzenia mechaniczne, promieniowanie UV i korozję....
Přímá spojka AIRnet Big se světlostí 158 mm. Spojky se vyznačují jednoduchou montáží. Provozní tlak 13 bar, pracovní teplota -20 až +70 °C. Odolné vůči UV záření, olejům a...
Přímá spojka AIRnet Classic se světlostí 63 mm. Spojky se vyznačují jednoduchou montáží. Provozní tlak 13 bar, pracovní teplota -20 až +70 °C. Odolné vůči UV záření, olejům a...
Nylonowe złącze proste o średnicy 50 mm. Łatwa i szybka instalacja, niski gradient ciśnienia, odporność na uszkodzenia mechaniczne, promieniowanie UV i korozję. Temperatura...
Nylonowe złącze proste o średnicy 40 mm. Łatwa i szybka instalacja, niski gradient ciśnienia, odporność na uszkodzenia mechaniczne, promieniowanie UV i korozję. Temperatura...
Zredukowane złącze proste o średnicy 20x25 mm. Łatwa i szybka instalacja, niski gradient ciśnienia, odporność na uszkodzenia mechaniczne, promieniowanie UV i korozję....
Přímá spojka AIRnet se světlostí 50 mm. Spojky se vyznačují jednoduchou montáží. Provozní tlak 13 bar, pracovní teplota -20 až +70 °C. Odolné vůči UV záření, olejům a korozi....

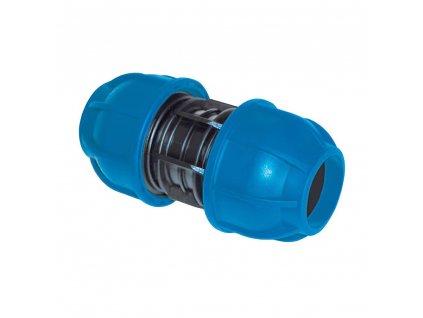

Nylonowa prosta złączka o średnicy 20 mm. Łatwa i szybka instalacja, niski gradient ciśnienia, odporność na uszkodzenia mechaniczne, promieniowanie UV i korozję. Temperatura...
Přímá spojka AIRnet se světlostí 40 mm. Spojky se vyznačují jednoduchou montáží. Provozní tlak 13 bar, pracovní teplota -20 až +70 °C. Odolné vůči UV záření, olejům a korozi....
Přímá spojka AIRnet se světlostí 25 mm. Spojky se vyznačují jednoduchou montáží. Provozní tlak 13 bar, pracovní teplota -20 až +70 °C. Odolné vůči UV záření, olejům a korozi....
Zredukowane złącze proste o średnicy 40x50 mm. Łatwa i szybka instalacja, niski gradient ciśnienia, odporność na uszkodzenia mechaniczne, promieniowanie UV i korozję....
Přímá spojka AIRnet se světlostí 20 mm. Spojky se vyznačují jednoduchou montáží. Provozní tlak 13 bar, pracovní teplota -20 až +70 °C. Odolné vůči UV záření, olejům a korozi....
Zredukowane złącze proste o średnicy 50x63 mm. Łatwa i szybka instalacja, niski gradient ciśnienia, odporność na uszkodzenia mechaniczne, promieniowanie UV i korozję....
Přímá spojka AIRnet Big se světlostí 100 mm. Spojky se vyznačují jednoduchou montáží. Provozní tlak 13 bar, pracovní teplota -20 až +70 °C. Odolné vůči UV záření, olejům a...
Přímá spojka AIRnet Classic se světlostí 80 mm. Spojky se vyznačují jednoduchou montáží. Provozní tlak 13 bar, pracovní teplota -20 až +70 °C. Odolné vůči UV záření, olejům a...
Złącze proste o średnicy 110 mm. Temperatura robocza -20 °C do 70 °C, ciśnienie robocze -0,6 do 16 bar. Łatwa i szybka instalacja, bardzo niski spadek ciśnienia, odporność na...
Nylonowe złącze proste o średnicy 32 mm. Łatwa i szybka instalacja, niski gradient ciśnienia, odporność na uszkodzenia mechaniczne, promieniowanie UV i korozję. Temperatura...

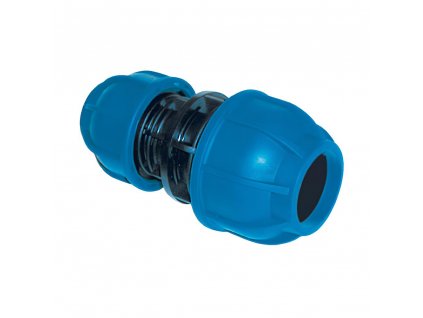

Zredukowane złącze proste o średnicy 32x40 mm. Łatwa i szybka instalacja, niski gradient ciśnienia, odporność na uszkodzenia mechaniczne, promieniowanie UV i korozję....
