Filtr przeciwpyłowy Hankison F03-B-PF – G 3/8", 983 l/min 1 mikron · olej 2 mg/m³ · klasa 2-x-4 · 16 bar
Kod: F03-B-PF
Produkty powiązane
Opis szczegółowy produktu
Filtr przeciwpyłowy i filtr wstępny Hankison NGF F03-B-PF zatrzymuje cząstki stałe większe niż 1 µm ze skutecznością 99,999 % oraz dużą ilość cieczy; olej resztkowy wynosi 2 mg/m³. Ma gwint G 3/8", przepływ 983 l/min (59 Nm³/h) przy 7 bar i ciśnienie robocze do 16 bar.
Należy do serii filtrów Hankison NGF: korpus jest dla wszystkich pięciu stopni taki sam, stopień określa wkład z kolorową pokrywą.
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Przyłącze | G 3/8" (gwint wewnętrzny) |
| Przepływ przy 7 bar | 983 l/min (59 Nm³/h) |
| Ciśnienie robocze | 16 bar |
| Temperatura powietrza na wlocie | od +2 do +66 °C |
| Zatrzymuje cząstki od | 1 µm |
| Olej resztkowy | < 2 mg/m³ |
| Klasa ISO 8573-1 | 2-x-4 |
| Skuteczność zatrzymania cząstek | 99,999+ % |
| Skuteczność oddzielania oleju | 80 % |
| Ciecz na wlocie najwyżej | 2 g/m³ |
| Spadek ciśnienia nowego wkładu (suchy / mokry) | 40 mbar / 100 mbar |
| Wymiana wkładu | po 6000 godzinach pracy, najpóźniej po 12 miesiącach, lub przy spadku ciśnienia 400 mbar |
| Pokrywa wkładu | biała |
| Wkład zapasowy | PF-03 |
| Wskaźnik zanieczyszczenia | wskaźnik spadku ciśnienia na głowicy |
| Odprowadzanie kondensatu | automatyczny spust pływakowy |
| Korpus | ciśnieniowy odlew aluminiowy, chromianowany, farba proszkowa |
| Szerokość A | 113,6 mm |
| Wysokość B | 205,5 mm |
| Od osi przyłącza do dolnej krawędzi C | 171,4 mm |
| Wolna przestrzeń pod filtrem D | 102 mm |
| Masa | 0,8 kg |
Korpus i wymiary
Korpus jest z ciśnieniowego odlewu aluminiowego, chromianowany i chroniony farbą proszkową na bazie poliestru i epoksydu. Wlot i wylot mają kształt kołnierzy z gwintem wewnętrznym; zbiornik ma od wewnątrz żebra, po których kondensat spływa w dół.
Wymiary według producenta: szerokość A 113,6 mm, wysokość B 205,5 mm, od osi przyłącza do dolnej krawędzi C 171,4 mm, a pod filtrem potrzebna jest wolna przestrzeń D 102 mm, aby można było zdjąć zbiornik. Masa 0,8 kg.
Wyposażenie

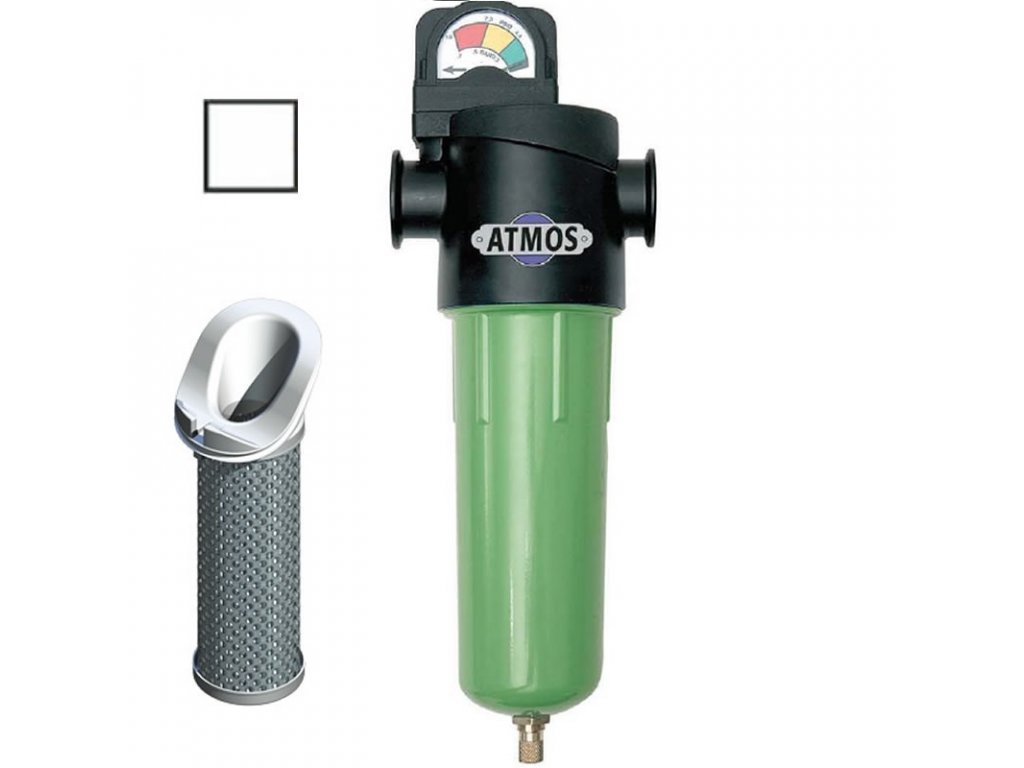

Filtr jest dostarczany z wkładem zapasowym PF-03, a w wyposażeniu ma wskaźnik spadku ciśnienia na głowicy i automatyczny pływakowy spust kondensatu.
Wskaźnik na głowicy kontroluje spadek ciśnienia na wkładzie: gdy wkład się zanieczyszcza, spadek rośnie. Wkład wymieniaj jednak także według czasu, nawet jeśli wskaźnik jeszcze tego nie sygnalizuje.
Przepływ według ciśnienia
Przepływ podano dla ciśnienia 7 bar i temperatury +20 °C. Przy innym ciśnieniu zmienia się według współczynnika korekcyjnego; ten filtr pracuje do 16 bar:
| Ciśnienie (bar) | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 |
|---|---|---|---|---|---|---|---|---|---|
| Przepływ (l/min) | 619 | 737 | 865 | 983 | 1110 | 1356 | 1621 | 1838 | 2093 |
Kiedy go stosować
Służy jako zwykły filtr powietrza warsztatowego, jako filtr wstępny przed mikrofiltrami HF i UF oraz jako filtr przeciwpyłowy za osuszaczem adsorpcyjnym.
Gdzie go umieścić
Montuje się go za filtrem podstawowym lub na początku filtracji, jako filtr wstępny przed mikrofiltrem HF lub mikrofiltrem UF.
Wkład i konserwacja
Wkład PF-03 (pokrywa biała) wymieniaj po 6000 godzinach pracy, najpóźniej po 12 miesiącach, lub przy spadku ciśnienia 400 mbar.
Medium filtracyjne
Wkład ma opatentowany kształt Venturi-Wave, dzięki któremu powietrze wpływa do wkładu bez zawirowań, oraz głęboko plisowane medium filtracyjne o dużej powierzchni — powietrze przepływa przez nie z mniejszym spadkiem ciśnienia.
Inne rozmiary znajdziesz wśród filtrów tego samego stopnia, a wkłady zapasowe wśród akcesoriów NGF.
Parametry dodatkowe
| Kategoria: | Filtry przeciwpyłowe i filtry wstępne Hankison NGF PF |
|---|---|
| Wersja: | Filtr przeciwpyłowy |
| Ciśnienie: | 16 barów |
| Podłączenie strony: | 3/8" |
| Wymiary: | 113 × 205 mm |
| Certyfikacja: | ISO 8573-1 (IUTA) |
| Filtracja: | 1 µm |
| Wkład filtra: | PF-03 |
| Materiał: | Aluminium |
| Odpływ kondensatu: | Automatyczne |
| Temperatura pracy: | +2 / +66 °C |
| Przepływ: | 983 l/min |
| Pozostały olej: | <2 mg/m³ |
| Klasa jakości - oleje: | 4 |
| Klasa jakości - zanieczyszczenia stałe: | 2 |
| W magazynie: | Magazyn zewnętrzny |
