Filtr zgrubny WFIFN25-240 – 14 bar, DN80, 60 000 l/min nierdzewne sitko 25 mikronów · 14 bar
Kod: WFIFN25-240
Produkty powiązane
Opis szczegółowy produktu

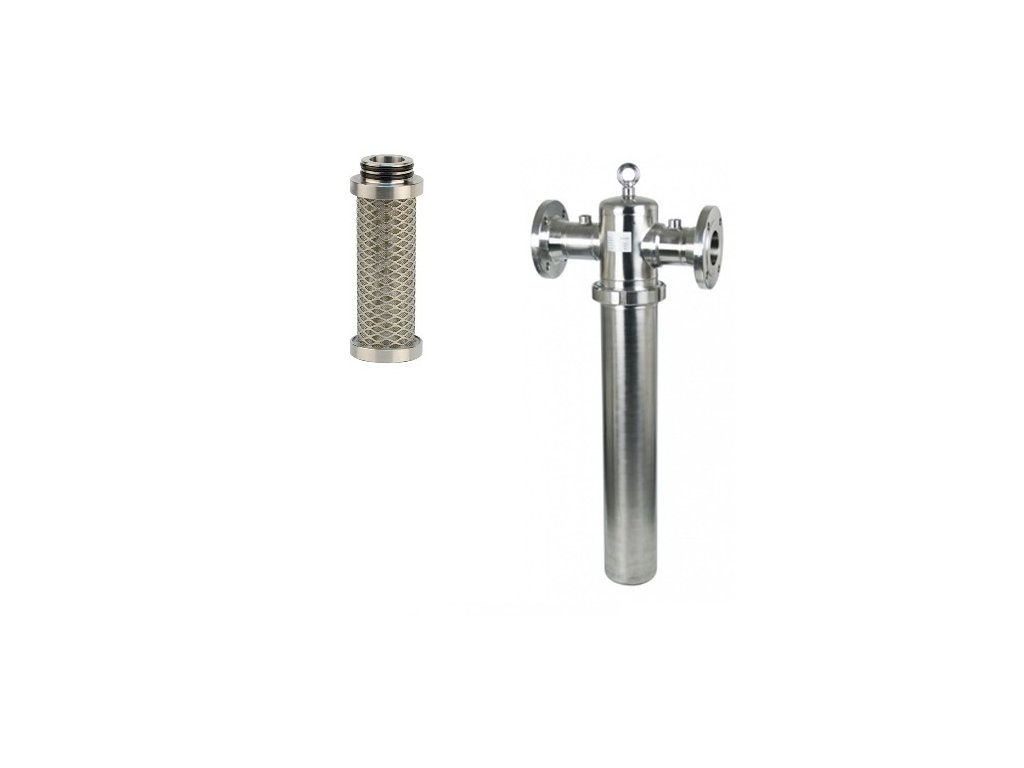

Procesowy filtr zgrubny z sitkiem WFIFN25-240 zatrzymuje grube zanieczyszczenia stałe większe niż 25 µm i chroni dokładniejsze stopnie za sobą. Ma kołnierz DN80, przepływ 60 000 l/min przy 7 bar i ciśnienie robocze do 14 bar.
Należy do serii filtrów procesowych WFIF i jest jednym z filtrów zgrubnych WFIFN25: korpus jest dla wszystkich stopni taki sam, różni się wkład.
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Przyłącze | kołnierz DN80 |
| Przepływ przy 7 bar | 60 000 l/min (3600 Nm³/h) |
| Ciśnienie robocze | 14 bar |
| Temperatura wkładu | od +1,5 do +150 °C |
| Dokładność filtracji | 25 µm |
| Wymiana wkładu | co najmniej raz na 12 miesięcy |
| Wkład | PFN25-240V |
| Materiał wkładu | sitko ze stali nierdzewnej 1.4301 |
| Wykonanie wkładu | nawijany |
| Korpus | spawana stal nierdzewna 1.4404 |
| Wysokość A | 1041 mm |
| Długość z kołnierzami B | 332 mm |
| Średnica korpusu C | 168,3 mm |
| Masa | 22,9 kg |
| Wylot kondensatu E | gwint G 1/2" w dnie |
| Spust kondensatu | zamawia się osobno |
Korpus i wymiary

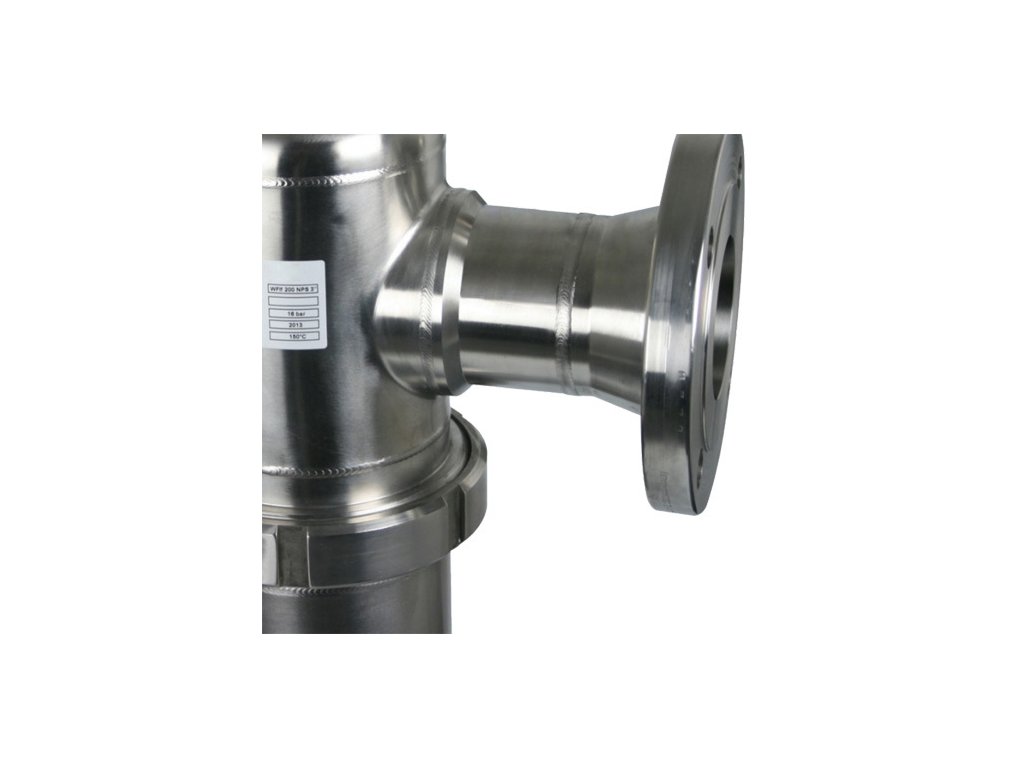

Spawany korpus jest ze stali nierdzewnej 1.4404, na życzenie z 1.4301, z kołnierzami według EN 1092-1/11 PN16 (na życzenie ANSI B16.5 WN Class 150) i uszczelnieniem z FKM. Wytrzymuje od −20 do +150 °C; rzeczywista granica zależy od uszczelnienia i wkładu.
Według producenta: wysokość A 1041 mm, długość z kołnierzami B 332 mm, średnica korpusu C 168,3 mm. Masa 22,9 kg.
Przepływ według ciśnienia
Przepływ podano dla ciśnienia 7 bar i temperatury +20 °C. Przy innym ciśnieniu mnoży się go przez współczynnik korekcyjny, przy 14 bar wynosi on 1,88:
| Ciśnienie (bar) | 4 | 7 | 10 | 14 |
|---|---|---|---|---|
| Przepływ (l/min) | 37 800 | 60 000 | 82 800 | 112 800 |
Wkład i akcesoria
| Do tego filtra: | |
|---|---|
| Wkład zapasowy | PFN25-240V |
| Spust kondensatu (zamawia się osobno) | AOK20SS |
| Manometr różnicowy na głowicę filtra | MDHI50-K |
Gdzie go umieścić
Montuje się go na początku filtracji, przed filtrem podstawowym WFIFN5 lub spiekanym filtrem wstępnym WFIFI1.
Inne rozmiary znajdziesz wśród filtrów tego samego stopnia.
Parametry dodatkowe
| Kategoria: | Nierdzewne filtry zgrubne WFIFN25 z sitkiem do 14 bar |
|---|---|
| Wersja: | Gruby filtr |
| Ciśnienie: | 14 bar |
| Podłączenie strony: | kołnierz DN80 |
| Wymiary: | 1 041 × 332 × 168,3 mm |
| Filtracja: | 25 µm |
| Wkład filtra: | PFN25-240V |
| Materiał: | Stal nierdzewna |
| Odpływ kondensatu: | Bez spustu |
| Liczba wkładek: | 1 |
| Temperatura pracy: | +1,5 / +150 °C |
| Przepływ: | 60 000 l/min |
