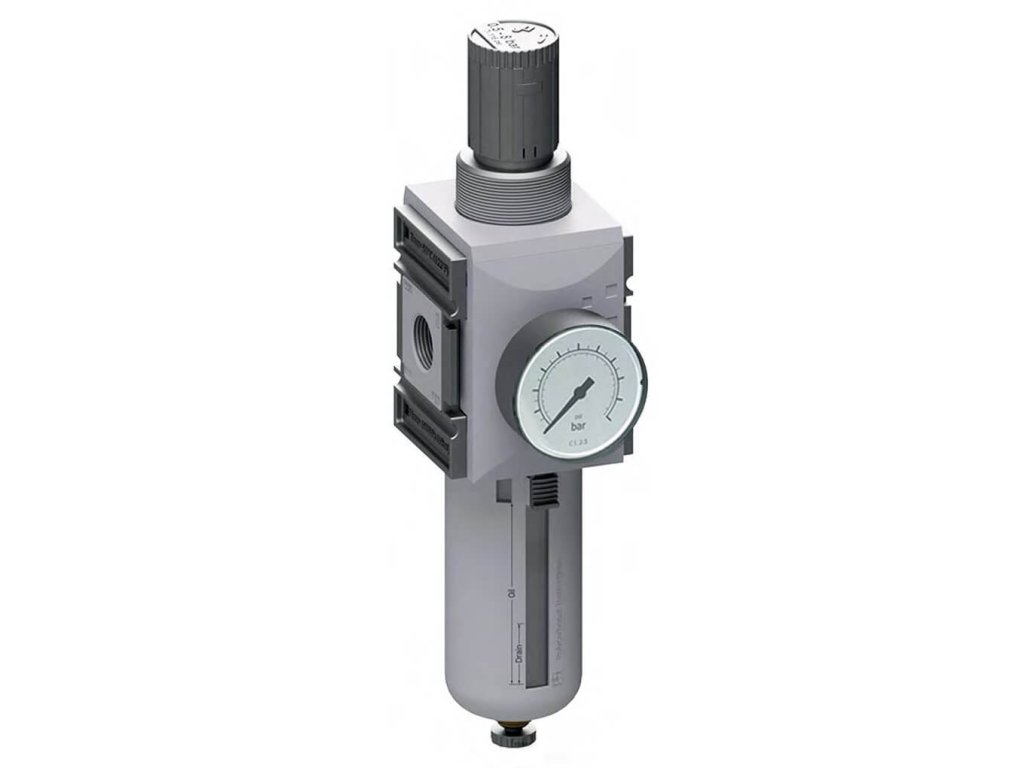

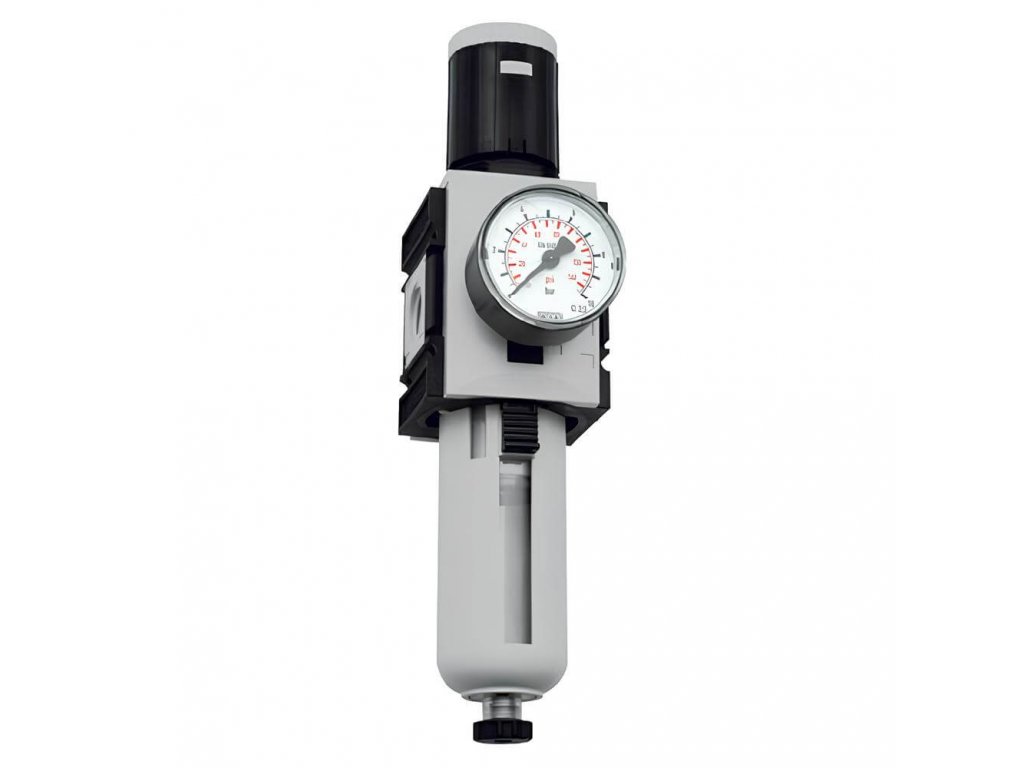

Reduktor ciśnienia z filtrem FUTURA FR34-1F - G 3/4", 0,1–1 bar 13 000 l/min · 5 mikronów · rozmiar 4 · ATEX

Kod: FR34-1F FR34-1F-AM FR34-1F-AMNC FR34-1F-M FR34-1F-MAM Wybierz wariant
Brak oceny Szczegóły oceny
zł1 587,64 zł1 905,70 zł1 966,34 zł1 963,77 zł2 138,63 od zł1 587,64 –5 %
Reduktor ciśnienia z filtrem FUTURA FR34-1F - G 3/4", 0,1–1 bar  13 000 l/min · 5 mikronów · rozmiar 4 · ATEX
zł1 587,64 zł1 905,70 zł1 966,34 zł1 963,77 zł2 138,63 od zł1 587,64 –5 % zł1 508,26 / szt zł1 810,41 zł1 868,02 zł1 865,58 zł2 031,70 od zł1 508,26 / szt zł1 246,50 bez VAT zł1 496,21 bez VAT zł1 543,82 bez VAT zł1 541,80 bez VAT zł1 679,09 bez VAT od zł1 246,50 bez VAT Cena jednostkowa:
Na stanie (4 szt) w terminie 20 dni w terminie 20 dni Na stanie (1 szt) w terminie 20 dni Wybierz wariant
Wybrany wariant jest niedostępny. Zresetuj wybrane parametry.
Możemy doręczyć do:
23.11.2026 18.12.2026 18.12.2026 23.11.2026 18.12.2026 Wybierz wariant
Opcje dostawy
Reduktor ciśnienia z filtrem FUTURA FR34-1F w rozmiarze 4: gwint G 3/4", zakres 0,1–1 bar, filtracja 5 µm, przepływ 13 000 l/min, ciśnienie wejściowe do 16 bar, manometr 50 mm w zestawie, zbiornik i spust jako wariant, do stref ATEX.

Informacje szczegółowe

Darmowa wysyłka
Darmowa wysyłka
Przy zakupie powyżej 5000 CZK
Gwarantujemy
Gwarantujemy
przedłużona gwarancja i serwis
Gwarantujemy
Gwarantujemy
przedłużona gwarancja i serwis
Zwrot towaru w ciągu 14 dni
Zwrot towaru w ciągu 14 dni
całkowicie na nasz koszt

Opis szczegółowy produktu

Filtr 5 mikronów i reduktorReduktor ciśnienia z filtrem FUTURA FR34-1F - G 3/4", 0,1–1 bar

Filtr 5 µm i reduktor ciśnienia w jednym korpusie. Siła odśrodkowa oddziela krople wody i grube zanieczyszczenia do zbiornika, spiekany wkład zatrzymuje cząstki powyżej 5 µm, a reduktor obniża potem ciśnienie do ustawionej wartości. Nadciśnienie na wyjściu odpowietrza samoczynnie.

13 000 l/minprzepływ
0,1–1 barregulacja ciśnienia
5 µmfiltracja
16 barciśnienie wejściowe

Parametry

FR34-1F — parametry
WykonanieReduktor ciśnienia z filtrem
Przyłączegwint wewnętrzny G 3/4"
Rozmiar4 (szerokość modułu 85 mm)
Ciśnienie wejściowe1,5–16 bar
Zakres regulacji ciśnienia0,1–1 bar
Przepływ13 000 l/min
Dokładność filtracji5 µm
Maks. ilość kondensatu87 cm³
Zbiornikplastikowy, jako wariant metalowy
Spust kondensatupółautomatyczny, jako wariant automatyczny
ManometrØ 50 mm, 0–1,6 bar, w zestawie
Przyłącze manometruG 1/4"
Montaż w panelugwint M 50 × 1,5
Zabezpieczenie nastawywciśnięciem pokrętła, kłódką VHS 20
Odpowietrzenie nadciśnienia120 l/min
Szerokość × wysokość85 × 329 mm
Materiałkorpus z poliamidu wzmocnionego włóknem szklanym, osłona sprężyny z POM, membrana i uszczelnienia z NBR
Temperatura roboczaod −10 do +50 °C
Mediumsprężone powietrze i gazy obojętne
Strefy zagrożone wybuchemtak, strefy 1, 2, 21 i 22, T4

Wersje

Wersję wybierzesz na górze karty produktu. Każda ma własny numer katalogowy.

Numer katalogowyZbiornikSpust kondensatu
FR34-1Fplastikowy w koszu ochronnympółautomatyczny
FR34-1F-AMplastikowy w koszu ochronnymautomatyczny
FR34-1F-AMNCplastikowy w koszu ochronnymautomatyczny, zamknięty bez ciśnienia
FR34-1F-Mmetalowy z wziernikiempółautomatyczny
FR34-1F-MAMmetalowy z wziernikiemautomatyczny

Do czego się nadaje

Oszczędza miejsce i jedno połączenie tam, gdzie potrzebujesz czystego powietrza o stałym ciśnieniu i bez smarowania. Rozmiar 4 nadaje się na główną instalację lub do dużych odbiorników.

Do tego rozmiaru pasują: zapasowy wkład FV-4F · zapasowy zbiornik BF4F, BFM4F · pierścień uszczelniający zbiornika OR4F · zapasowa membrana MEMBRANER34F · osłona sprężyny FEDERHAUBE4F · pokrętło FEDERHAUBE2F-RAD · kłódka na pokrętło VHS20 · nakrętka do montażu w panelu SM4F · kątownik mocujący W4F · zestaw łączący KP4F · zestaw łączący z konsolą ścienną KPW4F · konsole ścienne z gwintem WK4-34F.

Strefy zagrożone wybuchem

Urządzenie mechaniczne bez własnego źródła zapłonu. Zgodnie z deklaracją dotyczącą dyrektywy 2014/34/UE możesz je stosować w strefach 1 i 2 (gazy IIA, IIB, IIC) oraz 21 i 22 (pyły IIIA, IIIB), klasa temperaturowa T4, na warunkach opisanych przy serii FUTURA. Deklarację prześlemy na życzenie.

Ventilek radzi

Wkład wymieniaj bez ciśnienia. Przed zdjęciem zbiornika zamknij dopływ i odpowietrz reduktor.

Parametry dodatkowe

Kategoria: Reduktory ciśnienia z filtrem FUTURA do stref ATEX do 16 bar
Wersja: Reduktor ciśnienia z filtrem
Ciśnienie: 16 barów
Wymiary: 85 × 329 mm
Certyfikacja: ATEX
Możliwość filtrowania: 5 µm
Wkład filtra: Wkład wymienny 5 µm (FV-4F)
Medium: Sprężone powietrze
Objętość zbiornika: 87 cm3
Odpływ kondensatu: Półautomatyczne, Automatyczne
Temperatura pracy: -10/50°C
Przepływ: 13 000 l/min
Zakres regulacyjny: 0,1 - 1 bar
Zakres manometru: 0 - 1,6 bara
Zawarte w dostawie: Manometr
Rodzaj produktu: Reduktor z filtrem
Gwint: G 3/4"
Gwint do manometru: 1/4"
Stopień filtracji: Filtr podstawowy 3–5 µm
W magazynie: Magazyn zewnętrzny

Ocena produktu

Bądź pierwszą osobą, która napisze opinię do tego produktu.

Nie wypełniaj tego pola

Jak oceniasz ten produkt? Wybierz od 1 do 5 gwiazdek, gdzie 1 oznacza najgorszą, a 5 najlepszą ocenę.

Kontrola bezpieczeństwa

Dodając opinię, akceptujesz zasady ochrony danych osobowych

KNOCKS FLUID Technik to niemiecki producent urządzeń do uzdatniania sprężonego powietrza. Firmę założył w 1970 roku Heinz Knocks jako jednoosobowe przedsiębiorstwo. Dziś kieruje nią fundacja pożytku publicznego, a w siedzibie w Selm około 200 osób opracowuje i produkuje reduktory ciśnienia, filtry i smarownice.

Znajdą Państwo u nas modułową serię FUTURA, którą można stosować także w strefach zagrożonych wybuchem, a także reduktory precyzyjne, sterowane zdalnie i sygnałem elektrycznym, złącza wtykowe ze stali nierdzewnej, złączki z króćcem, złączki z nakrętką, wibroizolatory pod kompresory, manometry cyfrowe, presostaty i zawory kulowe.

Trzyczęściowa jednostka FUTURA, reduktor ciśnienia FUTURA, regulator proporcjonalny, wibroizolator i nierdzewne złącze wtykowe KNOCKSOd 1970 roku
1970rok założenia firmy w Selm
do 16 barciśnienie wejściowe serii FUTURA
ATEXFUTURA także do stref zagrożonych wybuchem
±25 mbardokładność reduktorów precyzyjnych FUTURA

Co od KNOCKS znajdą Państwo u nas

Trzyczęściowa jednostka uzdatniania powietrza KNOCKS FUTURA z manometrem

Jednostki uzdatniania FUTURA

Modułowe uzdatnianie powietrza do 16 bar. Filtry, reduktory, smarownice i zawory, które połączą Państwo w jednostkę w dowolnym składzie.

  • 4 wielkości z gwintem G 1/4″ do 1″
  • korpusy z poliamidu wzmocnionego włóknem szklanym
  • wielkości 1, 2 i 4 także do stref ATEX
Pokaż serię FUTURA
Reduktor ciśnienia KNOCKS FUTURA z manometrem

Reduktory ciśnienia FUTURA

Stałe ciśnienie dla narzędzi i maszyn. Obniżają ciśnienie z instalacji do ustawionej wartości, a nadmiar same odpowietrzają. Manometr jest w zestawie.

  • zakresy od 0,1–1 do 0,5–16 bar
  • wersja precyzyjna z dokładnością ±25 mbar
  • przepływ do 14 200 l/min
Pokaż reduktory
Proporcjonalny regulator ciśnienia KNOCKS DRPE

Regulatory proporcjonalne DRPE

Ciśnienie ustawiane sygnałem elektrycznym. Przetwornik w regulatorze zamienia sygnał z układu sterowania na ciśnienie wyjściowe.

  • sygnał 0–10 V lub 4–20 mA
  • wyjście od 0–1 do 0–10 bar
  • stopień ochrony IP65, złącze M12
Pokaż regulatory
Kątowe nierdzewne złącze wtykowe KNOCKS z gwintem G 1/4″

Złącza wtykowe nierdzewne

Do przemysłu spożywczego i chemii. Korpus, pierścień i gwint ze stali nierdzewnej AISI 316, uszczelnienie z FKM.

  • przewody od 4 do 16 mm
  • ciśnienie od −1 do 15 bar
  • gwinty M5, G i R do 1/2″
Pokaż złącza
Złączka T KNOCKS z króćcami z POM

Złączki z króćcem na wąż

Proste połączenie miękkich węży. Złączki proste, T, Y, L i X z POM do instalacji niskociśnieniowych w automatyce.

  • króćce od 3 do 25 mm
  • POM odporny na benzynę, olej napędowy i oleje
  • ciśnienie do 8 bar
Pokaż złączki
Złączka kątowa KNOCKS z niebieskiego anodowanego aluminium

Złączki z nakrętką

Pewne połączenie przewodu z tworzywa. Korpus i nakrętka z anodowanego aluminium: złączki proste z gwintem zewnętrznym i wewnętrznym oraz kątowe.

  • przewody od 4,3/3 do 12/9 mm
  • gwinty od M5 do G 1/2″
  • ciśnienie do 10 bar
Pokaż złączki
Dwustronny wibroizolator KNOCKS z gwintem zewnętrznym M10

Wibroizolatory

Kompresor bez drgań w podłodze. Gumowy walec między dwiema stalowymi płytkami pochłania drgania maszyny.

  • średnica 40, 50 i 75 mm
  • gwinty M8, M10 i M12
  • gwint zewnętrzny lub wewnętrzny, jedno- i dwustronne
Pokaż wibroizolatory
Manometr cyfrowy KNOCKS MAKP z wyświetlaczem

Manometry cyfrowe

Dokładne ciśnienie na wyświetlaczu. Kompaktowe MAKP do panelu i MDG z przyłączem ze stali nierdzewnej.

  • MDG od −1 do 2 000 bar
  • dokładność MDG 0,5 %
  • MAKP na baterię CR2032, IP65
Pokaż manometry

Szukają Państwo do jednostki węża, szybkozłącza lub kolejnej złączki? Złączki i przyłącza do sprężonego powietrza są razem w jednej kategorii.

Wszystkie złączki i przyłącza

Reduktory KNOCKS obok siebie

Typ, zastosowanie, nastawa i przyłącze
TypDo czegoNastawa ciśnieniaCiśnienie wejściowePrzyłącze
BLPstałe ciśnienie tuż przy pistolecie przedmuchowymstałe 2 do 8 bardo 15 barG 1/4″
FUTURA Rzwykła nastawa ciśnienia dla narzędzi i maszyn0,1–1 do 0,5–16 bardo 16 barG 1/4″ do 1″
FUTURA RPurządzenia pomiarowe i testowe, dokładność ±25 mbar0,1–1 do 0,5–16 bardo 16 barG 1/4″ do 1/2″
FDRnajdokładniejsza nastawa i stabilność ciśnienia0,05–2 do 0,05–10 bardo 16 barG 1/4″ i 1/2″
DRI z DRFduży przepływ, ciśnienie sterowane zdalnie reduktorem pilotowymwedług reduktora sterującego DRFdo 25 barG 1/2″ do 2″
DRPEciśnienie sterowane sygnałem 0–10 V lub 4–20 mA0–1 do 0–10 bardo 13 bar zależnie od zakresuG 1/4″

Reduktory FDR i DRF wymagają powietrza przefiltrowanego do 5 µm i bez oleju.

Jak zestawić jednostkę FUTURA

1. Wybrać wielkość

Wielkość określa gwint, przepływ i części, które pasują do elementu. Seria ma wielkości 0, 1, 2 i 4 z gwintem G 1/4″ do 1″. W jedną jednostkę połączą Państwo tylko elementy tej samej wielkości.

2. Ułożyć elementy

W kierunku przepływu powietrza najpierw filtr, za nim reduktor, a na końcu smarownica. Przed nimi można umieścić zawór odcinający i zawór łagodnego startu.

3. Połączyć i zamocować

Elementy łączy się zestawem łączącym z dwiema ramkami i pierścieniem uszczelniającym. Do ściany jednostkę mocuje zestaw łączący z konsolą, pojedynczy element kątownik.

4. Konserwować

Zapchany wkład filtra należy wymienić, a olej w smarownicy uzupełniać, gdy opadnie do dolnego znaku. Plastikowe zbiorniki czyścić tylko wilgotną ściereczką, rozpuszczalniki je uszkodzą.

Najczęstsze pytania

Czy FUTURA można stosować w strefach zagrożonych wybuchem?
Tak, wielkości 1, 2 i 4. Zgodnie z deklaracją do dyrektywy 2014/34/UE nadają się do stref 1 i 2 z gazami wybuchowymi oraz stref 21 i 22 z pyłem palnym, klasa temperaturowa T4. Nie nadaje się tam wielkość 0, zawory sterowane elektrycznie i jednostki łagodnego startu, rozdzielacze z presostatem ani wskaźniki zanieczyszczenia. Medium może być tylko suche sprężone powietrze lub gaz obojętny.
Jednostka dwuczęściowa czy trzyczęściowa?
Dwuczęściowa ma reduktor z filtrem w jednym korpusie i obok smarownicę, oszczędza więc miejsce i jedno połączenie. Trzyczęściowa składa filtr, reduktor i smarownicę z trzech osobnych modułów. Obie filtrują do 5 µm, a manometr jest w zestawie.
Kiedy potrzebny jest reduktor precyzyjny?
Gdy ciśnienie musi pozostać stałe także przy wahaniach na wejściu, na przykład w urządzeniach pomiarowych i testowych. Reduktory precyzyjne FUTURA utrzymują ciśnienie z dokładnością ±25 mbar, reduktory FDR nastawią Państwo już od 0,05 bar.
Do czego służy reduktor BLP?
Mały reduktor z gwintem G 1/4″ wkręca się bezpośrednio w zasilanie pistoletu przedmuchowego i utrzymuje stałe ciśnienie wyjściowe 2 do 8 bar zależnie od typu. Pistolet nie dmucha wtedy pełnym ciśnieniem instalacji i zużywa mniej powietrza.
Jaki wibroizolator wybrać pod kompresor?
Według stopy maszyny. Jeśli stopa ma gładki otwór, potrzebny jest wibroizolator z gwintem zewnętrznym, jeśli wystaje z niej śruba, z gwintem wewnętrznym. Średnica powinna być co najmniej taka jak stopa: 40 mm pod mniejsze kompresory, 50 mm pod zwykłe stacjonarne i 75 mm pod ciężkie tłokowe. Zawsze cały komplet, przy kompresorze ze zbiornikiem zwykle cztery sztuki.
Gdzie sprawdzą się nierdzewne złącza wtykowe?
W przemyśle spożywczym, chemicznym i farmaceutycznym oraz wszędzie tam, gdzie jest agresywne środowisko lub wysokie wymagania higieniczne. Korpus, pierścień i gwint są ze stali nierdzewnej AISI 316, uszczelnienie z FKM, a złącza wytrzymują ciśnienie od −1 do 15 bar.

KNOCKS FLUID-Technik GmbH ma siedzibę w Selm w Niemczech i posiada certyfikaty ISO 9001 i ISO 14001. Deklarację do dyrektywy 2014/34/UE dla serii FUTURA prześlemy Państwu na życzenie.
