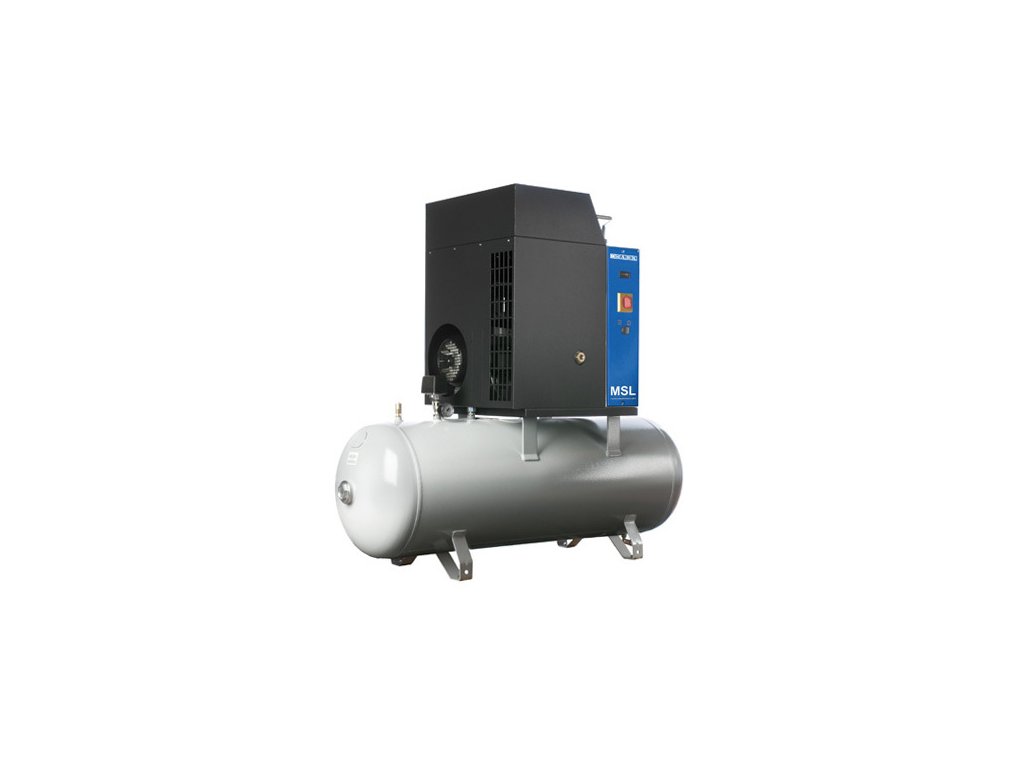

Kompresor śrubowy MSL4/10C-200
Kod: MSL4/10C-200
Opis szczegółowy produktu
Kompresory śrubowe MSL (2,2-7,5 kW)
- Najmniejsza seria smarowanych olejowo kompresorów śrubowych jako dobra alternatywa dla tradycyjnych kompresorów tłokowych, o niższym zużyciu energii, niskiej hałaśliwości i przeznaczona do pracy ciągłej.
- Nadaje się do średnich i dużych warsztatów rzemieślniczych, małych zakładów produkcyjnych i wszystkich zastosowań wymagających ciągłego dostarczania wysokiej jakości sprężonego powietrza.
- Wersje ciśnieniowe z ciśnieniem tłoczenia 8 i 10 barów
- Silniki elektryczne o mocy 2,2 - 3 - 4 - 5,5 - 7,5 kW o standardowym napięciu elektrycznym 400V/50Hz; w przypadku wersji 5,5 i 7,5 kW maszyny są wyposażone w przełącznik gwiazda-trójkąt w celu zmniejszenia obciążenia prądowego i ułatwienia rozruchu maszyny
- Tradycyjne przeniesienie napędu między silnikiem a blokiem śrubowym za pomocą pasków klinowych
- Prosta kontrola pracy za pomocą przełącznika ciśnieniowego, praca w trybie on-off
- Chłodzenie wentylatorem, niska temperatura wylotowa zapewniająca wysoką jakość powietrza nawiewanego
- Trzystopniowa separacja oleju dzięki pionowo ustawionemu zbiornikowi separacyjnemu i filtrowi separacyjnemu
- Pokrywa maszyny z izolacją akustyczną i łatwo zdejmowanymi panelami zapewniającymi szybki dostęp do maszyny
- Okres gwarancji 2 lata od uruchomienia przez autoryzowany serwis, możliwość przedłużenia gwarancji na 3 i 5 lat po podpisaniu umowy serwisowej
Parametry dodatkowe
| Kategoria: | Kompresory powietrza |
|---|---|
| Gwarancja: | 5 let |
| Typ kompresora: | Kompresor śrubowy |
| Wersja: | Kompresor śrubowy |
| Ciśnienie: | 10 barów |
| Wydajność efektywna: | 415 l/min |
| Objętość zbiornika ciśnieniowego: | 200 L |
| Projekt zbiornika ciśnieniowego: | Leżący |
| Podłączenie strony: | 1/2" |
| Moc silnika: | 4,0 kW |
| Napięcie sieciowe: | 400/50 V/Hz |
| Smarowanie: | Olejowy |
| Wymiary: | 1 440 × 610 × 1 250 mm |
| Masa: | 128 kg |
| Gwarancja: | 2 lata (przedłużenie do 5 lat) |
| Prezent: | Voucher o wartości 1000 CZK |
| Pozycja została wyprzedana… | |
Ocena produktu
Bądź pierwszą osobą, która napisze opinię do tego produktu.
MARK to włoski producent kompresorów i urządzeń do uzdatniania sprężonego powietrza z północy Włoch, od 1998 roku członek grupy Atlas Copco. Produkuje kompresory tłokowe w ponad 300 modelach, kompresory śrubowe z silnikami 2,2 do 160 kW i bezolejowe kompresory Ecolife i WIS.
U nas znajdą Państwo od marki MARK wyposażenie sprężarkowni: bezstratne elektroniczne spusty kondensatu LD z zestawami serwisowymi, separator olej-woda FOD21 i obejście do osuszaczy chłodniczych MDX. Spust odprowadza wodę ze zbiornika, osuszacza i filtra, a sprężone powietrze zostaje w instalacji.
W grupie Atlas CopcoProdukty MARK u nas
Elektroniczne spusty LD
Spuszczają wodę, powietrze zostaje w instalacji. Czujnik pojemnościowy otwiera zawór dopiero wtedy, gdy w zbiorniczku jest kondensat, i zamyka go, zanim ucieknie powietrze.
- 9 rozmiarów, 2 do 90 l/h
- na zbiornik, osuszacz i filtr
- zestaw serwisowy na roczny przegląd
Separator olej-woda FOD21
Kondensat z olejem nie trafia do kanalizacji. Separator oddziela z kondensatu kompresora olejowego olej i zanieczyszczenia, dzięki czemu odpadów do utylizacji jest znacznie mniej.
- na przepływ powietrza do 6 480 l/min bez osuszacza
- wylot 1/2"
- wymiary 470 × 165 × 600 mm
Nie mają Państwo gniazdka przy kompresorze albo szukają spustu czasowego lub pływakowego? Wszystkie spusty kondensatu są w jednej kategorii.
Wszystkie spusty kondensatuSpusty LD obok siebie
| Wydajność, przepływ według miejsca montażu i przyłącze | |||||
|---|---|---|---|---|---|
| Typ | Wydajność | Za kompresorem | Na osuszaczu | W filtrze | Przyłącze |
| LD100 | 2,0 l/h | 180 Nm³/h | 360 Nm³/h | 1 800 Nm³/h | R 1/2" |
| LD101C | 3,3 l/h | 504 Nm³/h | 756 Nm³/h | 3 780 Nm³/h | G 1/2" |
| LD101 | 5,0 l/h | 450 Nm³/h | 900 Nm³/h | 4 500 Nm³/h | G 1/2" |
| LD101L | 5,0 l/h | 450 Nm³/h | 900 Nm³/h | 4 500 Nm³/h | G 1/2" + boczne G 3/4"/G 1/2" |
| LD200 | 10,0 l/h | 900 Nm³/h | 1 800 Nm³/h | 9 000 Nm³/h | G 1/2" |
| LD200L | 10,0 l/h | 900 Nm³/h | 1 800 Nm³/h | 9 000 Nm³/h | G 1/2" + boczne G 3/4"/G 1/2" |
| LD202 | 20,0 l/h | 1 800 Nm³/h | 3 600 Nm³/h | 18 000 Nm³/h | G 1/2" |
| LD202L | 20,0 l/h | 1 800 Nm³/h | 3 600 Nm³/h | 18 000 Nm³/h | G 1/2" + boczne G 3/4"/G 1/2" |
| LD203 | 90,0 l/h | 9 600 Nm³/h | 19 200 Nm³/h | 96 000 Nm³/h | G 1/2" + G 3/4"/G 1/2" |
Wydajności podano dla ciśnienia 7 bar, temperatury 20 °C i 60 % wilgotności względnej. Wersje z literą L mają dodatkowe przyłącze boczne.
Jak dobrać i zamontować spust LD
1. Określić miejsce
Za kompresorem powstaje najwięcej kondensatu, na osuszaczu mniej, a w filtrze najmniej. Z tabeli należy brać kolumnę według miejsca montażu, a nie najwyższą liczbę.
2. Przyjąć zapas
Wydajności dotyczą 7 bar, 20 °C i 60 % wilgotności. W cieplejszym i wilgotniejszym otoczeniu kondensatu przybywa, dlatego warto wybrać większy model.
3. Zamontować
Spust podłącza się od góry gwintem, wersje z literą L także z boku. Wylot kondensatu prowadzi złączka wtykowa 12 mm, montaż jest możliwy pionowo i poziomo.
4. Raz w roku serwis
Przy rocznym przeglądzie należy wymienić sitko filtracyjne i uszczelki z zestawu serwisowego. Przyciskiem testowym sprawdzą Państwo, czy zawór nie jest zatkany.
Najczęstsze pytania
- Czym różnią się wersje z literą L?
- Mają dodatkowe przyłącze boczne G 3/4"/G 1/2". Wydajność i przepływy są takie same jak w wersji bez L. Przydają się tam, gdzie do zbiornika nie ma dostępu od góry.
- Czy spust LD potrzebuje prądu?
- Tak, zasilany jest napięciem 230 V i ma stopień ochrony IP 65. Tam, gdzie przy kompresorze nie ma gniazdka, sprawdzi się spust pływakowy, który prądu nie potrzebuje.
- Dlaczego elektroniczny, a nie czasowy?
- Spust czasowy otwiera zawór według ustawionego czasu, nawet gdy nie ma czego spuścić, i za każdym razem wypuszcza też sprężone powietrze. LD otwiera się tylko wtedy, gdy jest co odprowadzić, więc wytworzone powietrze nie ucieka.
- Co wymienia się przy rocznym przeglądzie?
- Sitko filtracyjne i uszczelki. Do spustów LD jest zestaw serwisowy na roczny przegląd LD, do spustów ECDB zestawy ECDB-15MK, ECDB-90MK i ECDB-150MK.
- Co zrobić z kondensatem z kompresora olejowego?
- Bez uzdatnienia nie może trafić do kanalizacji, utylizuje się go jako odpad zanieczyszczony olejem. Separator FOD21 oddziela z niego olej i zanieczyszczenia, a odpadów do utylizacji jest znacznie mniej.
- Do czego służy obejście MDX-OP?
- To obejście do osuszaczy chłodniczych MDX400 do MDX1800. Wkłady w filtrach przy osuszaczu wymienią Państwo wtedy bez przestoju instalacji.
Kartę produktu separatora FOD21 znajdą Państwo do pobrania na stronie produktu. MARK to marka włoskiego producenta kompresorów z grupy Atlas Copco, który posiada certyfikaty ISO 9001 (zarządzanie jakością) i ISO 14001 (zarządzanie środowiskowe).
