Druckbehälter mit Sockel VHP24-16
Artikelnummer: VHP24-16
Verwandte Produkte
Produktdetailbeschreibung
Dieser Behälter wird nicht mehr hergestellt. Am nächsten kommt ihm aus unserem aktuellen Sortiment der VHP24-11: liegend mit Füßen, 24 l, 11 bar. Kleine Behälter für 15 und 16 bar führen wir nicht mehr.
Liegender Druckbehälter 24 l mit Füßen für 16 bar, blau lackiert in RAL 5015.
Zusätzliche Parameter
| Kategorie: | Druckbehälter und Druckluftbehälter |
|---|---|
| Ausführung: | Landschaft mit Podesten |
| Druck: | 16 bar |

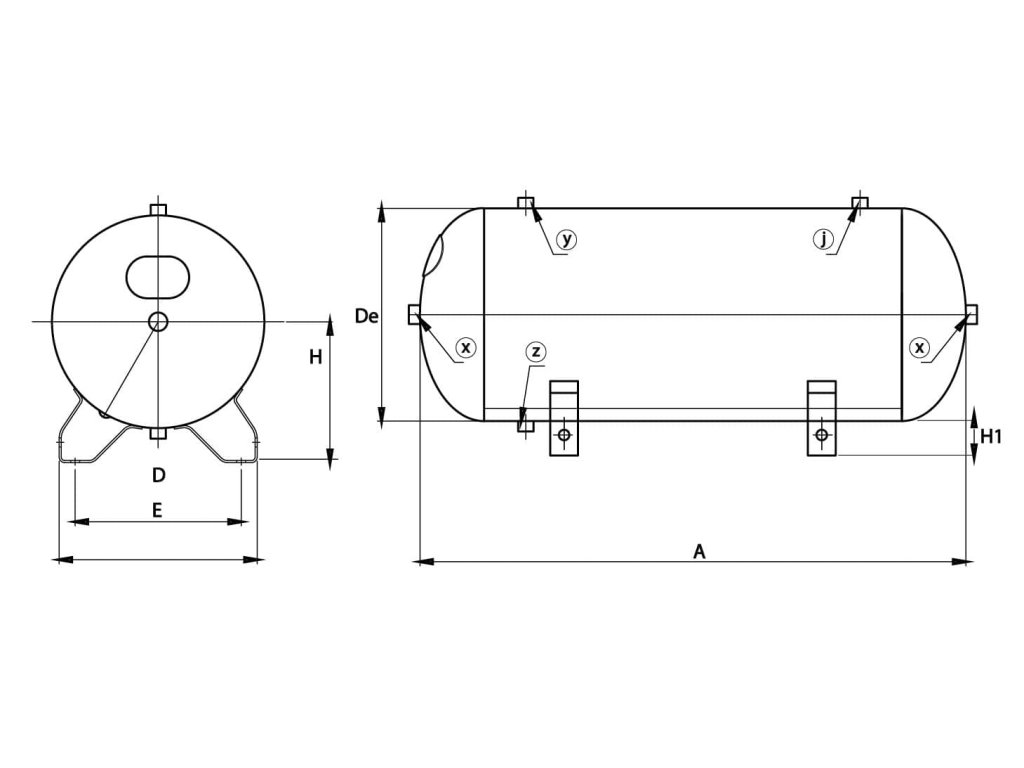

| Behälterlänge: | 592 mm |
| Material: | Kohlenstoffstahl |
| Medium: | Luft |
| Oberflächenbehandlung: | RAL-Lackierung |
| Gefäßvolumen: | 24 Liter |
| Betriebstemperatur: | -10 / 100 °C |
| Behälterdurchmesser: | 240 mm |
| Richtlinie: | SPVD - 29/2014EU |
| Sockelhöhe: | 45 mm |
| Gewinde (J): | 3/8" |
| Gewinde (X): | 1/2" |
| Gewinde (Z): | 3/8" |
| Dieser Artikel ist leider ausverkauft… | |
Produktbewertung
Seien Sie der Erste, der einen Beitrag zu diesem Artikel schreibt!
AIR-COM BAGLIONI sind die Druckbehälter und Druckluftbehälter der italienischen Baglioni-Gruppe, die seit 1968 Druckbehälter fertigt. Bei uns finden Sie Behälter von 5 bis 10 000 Litern für Druckluft und Stickstoff, in speziellen Ausführungen auch für Sauerstoff, für Drücke bis 42 bar und für Vakuum.
Ein Druckluftbehälter hinter dem Kompressor hält einen Luftvorrat bereit, gleicht schwankenden Verbrauch aus, und der Kompressor schaltet dadurch seltener. Sie wählen zwischen stehenden und liegenden Behältern aus Kohlenstoffstahl – lackiert, verzinkt oder mit lebensmitteltauglicher ALM-Innenbeschichtung –, Edelstahlbehältern aus AISI304 und AISI316L und anschlussfertig ausgerüsteten Behältern.
Technische Datenblätter auf TschechischDruckbehälter nach Volumen und Einsatzzweck
Kleine Behälter 5 bis 50 l
Luftvorrat direkt an der Maschine. Druckluftbehälter für 11 bar hinter einem kleineren Kompressor, an Werkzeugen mit kurzen Verbrauchsspitzen oder in der eigenen Baugruppe.
- stehend VVP 24 und 50 l
- liegend mit oder ohne Füße
- blauer Lack RAL 5015
Behälter 100 bis 720 l
Der Hauptvorrat hinter dem Kompressor. Stehende und liegende Druckluftbehälter für Werkstatt und Betrieb, auch als Stickstoffspeicher.
- für 11 und 16 bar
- lackiert, verzinkt oder mit ALM-Beschichtung
- Richtlinie 2014/29/EU (SPVD)
Behälter 1 000 bis 3 000 l
Zentraler Vorrat für die Kompressorstation. Große Druckluftbehälter hinter Schraubenkompressoren und für Stationen mit mehreren Maschinen.
- für 12 und 16 bar
- stehend und liegend
- Richtlinie 2014/68/EU (PED)
Ausgerüstete Behälter 100 bis 3 000 l
Anschlussfertig. Kugelhähne, Ablasshahn, Manometer und Sicherheitsventil sind bereits montiert.
- Sicherheitsventil auf 10,5 bar eingestellt
- TÜV-Zertifizierung der Druckbaugruppe
- lackiert oder verzinkt
Hochdruckbehälter 32 und 42 bar
Für Kompressoren mit 30 und 40 bar. Stehende Behälter von 100 bis 5 000 l für Luft, Stickstoff, Argon, Helium, Öl und Sauerstoff.
- lackiert oder verzinkt
- gleiche Abmessungen beider Ausführungen
- Richtlinie 2014/68/EU (PED)
Edelstahlbehälter 5 bis 3 000 l
Saubere Luft ohne Beschichtung. Stehende und liegende Behälter aus Edelstahl AISI304 oder dem beständigeren AISI316L.
- innen und außen gebeizt und passiviert
- für 11 und 12 bar
- bis 270 l sogar bis −80 °C
Behälter bis −20 °C
Für Frost, im Freien und für Sauerstoff. Stehende Behälter von 1 000 bis 10 000 l, die außer Luft und Stickstoff auch Argon, Helium, Öl und Sauerstoff aufnehmen.
- Betriebstemperatur −20 bis +80 °C
- für 8, 12 und 16 bar
- Fluide der Gruppe 1 außer Wasserstoff
Vakuumbehälter
Unterdruckvorrat an der Vakuumpumpe. Stehende Behälter von 100 bis 3 000 l für Unterdruck bis −1 bar im Vakuumleitungsnetz.
- Norm EN 286-1
- Abmessungen wie normale stehende Behälter
- Betriebstemperatur −10 bis +120 °C
Suchen Sie einen Sauerstoffbehälter oder ein Armaturenset für einen Behälter ohne Armaturen? In der Übersicht der Druckbehälter finden Sie alle 10 Kategorien und die Auswahl nach Volumen und Druck.
Alle DruckbehälterBaglioni-Behälter im Vergleich
| Volumen, Betriebsdruck, Bauform und Oberfläche | ||||
|---|---|---|---|---|
| Behälter | Volumen | Betriebsdruck | Bauform | Oberfläche |
| Klein bis 50 l | 5–50 l | 11 bar | stehend, liegend mit oder ohne Füße | Lack RAL 5015 |
| 100 bis 720 l | 100–720 l | 11 und 16 bar | stehend und liegend | Lack, Zink, ALM |
| 1 000 bis 3 000 l | 1 000–3 000 l | 12 und 16 bar | stehend und liegend | Lack, Zink, ALM |
| Ausgerüstet | 100–3 000 l | 11 und 12 bar | stehend mit Armaturen | Lack, Zink |
| Hochdruck | 100–5 000 l | 32 und 42 bar | stehend | Lack, Zink |
| Edelstahl | 5–3 000 l | 11 und 12 bar | stehend und liegend | Edelstahl AISI304 und AISI316L |
| Bis −20 °C und für Fluide der Gruppe 1 | 1 000–10 000 l | 8, 12 und 16 bar | stehend | Lack, Zink, ALM |
| Für Sauerstoff | 500–5 000 l | 11 und 12 bar | stehend | weißer Lack RAL 9010, innen ALM |
| Vakuum | 100–3 000 l | Unterdruck bis −1 bar | stehend | Lack RAL 5015 |
Lack = Pulverbeschichtung RAL 5015 außen, Zink = Feuerverzinkung innen und außen, ALM = Epoxid-Innenbeschichtung für den Kontakt mit Lebensmitteln.
So wählen und schließen Sie den Druckluftbehälter an
1. Volumen
Die Größe richtet sich nach der Leistung des Kompressors und danach, wie sich der Verbrauch ändert. Je stärker er schwankt und je häufiger der Kompressor schaltet, desto eher lohnt sich ein größerer Behälter.
2. Druck
Der Druck auf dem Typenschild des Behälters muss mindestens so hoch sein wie der höchste Druck des Kompressors. Zu einem Kompressor bis 10 bar gehört ein Behälter für 11 oder 12 bar, bei einem Abschaltdruck von 13 oder 15 bar einer für 16 bar.
3. Ausrüsten
Das Sicherheitsventil mit einem Durchfluss über der Ansaugleistung des Kompressors kommt direkt auf den Behälter. Dazu gehören ein Manometer, Absperrhähne und ein Ventil oder automatischer Ableiter für das Kondensat.
4. Kondensat ablassen
Lassen Sie das Kondensat täglich ab, sonst rostet ein lackierter Behälter von innen. Lassen Sie den Behälter alle 12 Monate auf Korrosion im Inneren prüfen.
Häufige Fragen
- Wer fertigt die Behälter AIR-COM BAGLIONI?
- Die italienische Baglioni-Gruppe mit Sitz in San Pietro Mosezzo bei Novara. Sie fertigt Druckbehälter seit 1968, heute in neun Werken auf drei Kontinenten, zu denen auch das Werk AIR COM in China gehört, und verkauft ihre Produkte weltweit. Das italienische Werk der Gruppe entstand 1971, auf 2 000 m² arbeitet dort ein Team von zwanzig Leuten. Es fertigt Zubehör für Druckluft- und Reinigungsgeräte, kleine leise Kompressoren für Werkstatt und Hobby sowie Airbrush-Geräte und Zubehör für die bildende Kunst. Seine Fertigung ist nach ISO 9001, TÜV Germany und CSA Canada zertifiziert.
- Was brauche ich zu einem Behälter ohne Armaturen?
- Ein Sicherheitsventil, ein Manometer, Absperrhähne und ein Ventil oder einen automatischen Ableiter für das Kondensat. Für stehende Behälter von 100 bis 3 000 l gibt es komplette Armaturensets: KVP für lackierte und KVG für verzinkte Behälter, mit einem auf 10,5 bar eingestellten Sicherheitsventil.
- Lackiert, verzinkt oder mit ALM-Beschichtung?
- Ein lackierter Behälter hat außen blauen Lack RAL 5015 und innen blanken Stahl und eignet sich für trockene, temperierte Räume. Ein verzinkter ist innen und außen feuerverzinkt und gehört deshalb in feuchte Räume und zu Betrieben mit viel Kondensat. Die Innenbeschichtung ALM ist für Luft bestimmt, die mit Lebensmitteln in Berührung kommt.
- Kann ich den Behälter im Freien oder bei Frost aufstellen?
- Normale Behälter sind ab −10 °C ausgelegt. Für das Freie oder eine unbeheizte Halle wählen Sie einen Behälter bis −20 °C, der −20 bis +80 °C aushält. Edelstahlbehälter bis 270 l sind bis −80 °C ausgelegt.
- Eignen sich die Behälter auch für Stickstoff und Sauerstoff?
- Für Stickstoff ja, normale Behälter sind für Druckluft und Stickstoff bestimmt. Sauerstoff und weitere Fluide der Gruppe 1 außer Wasserstoff nehmen die Sauerstoffbehälter mit weißem Lack RAL 9010 und ALM-Innenbeschichtung, die Behälter bis −20 °C und die Hochdruckbehälter auf.
- Welche Unterlagen erhalte ich zum Behälter?
- Die Behälter für Druckluft tragen die CE-Kennzeichnung, und Sie erhalten dazu eine Konformitätserklärung sowie eine Bedienungs- und Wartungsanleitung. Kleine und mittlere Standardbehälter entsprechen der Richtlinie 2014/29/EU, große, Edelstahl-, Hochdruck- und Sauerstoffbehälter der Richtlinie 2014/68/EU. Vakuumbehälter werden nach der Norm EN 286-1 gefertigt und haben keine CE-Kennzeichnung.
Ein technisches Datenblatt auf Tschechisch mit Abmessungen und Anschlüssen finden Sie bei jedem Behälter zum Herunterladen, bei den Armaturensets eine Teileliste. Die Behälter fertigt die italienische Baglioni-Gruppe (Baglioni S.p.A.).
