45° spojka 63 mm
Kód: SR21-63.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu
45° koleno SICOAIR 63 mm - SR21-63
- průměr 63 mm
- rozměr A 105 mm
- rozměr B 157 mm
- délka C 215 mm
- hmotnost 670 g
- pracovní tlak -0,6 až 12 bar
- materiál nylon
Doplňkové parametry
| Kategorie: | Potrubní rozvody stlačeného vzduchu |
|---|---|
| Provedení: | Kolena 45° |
| Tlak: | 12 bar |
| Materiál: | Nylon PA6 |
| Médium: | Stlačený vzduch |
| Pracovní teplota: | -20/+70 °C |
| Průměr: | 63 mm |
| Potrubí: | 63 mm |
Potrubní systém stlačeného vzduchu SICOMAT AIR
Příslušenství potrubního systému SICOMAT AIR
Trubky potrubního systému SICOMAT AIR
Hodnocení produktu
Buďte první, kdo napíše příspěvek k této položce.
SICOMAT je italský výrobce potrubních rozvodů stlačeného vzduchu pro dílny, servisy i výrobní provozy. Rozvody vyrábí od roku 1985 a jeho program dnes nabízí italská firma ALUSIC, která vyrábí i hliníkové konstrukční profily.
U nás najdete čtyři systémy: hliníkové trubky s nylonovými tvarovkami SICOAIR, dvojitý profil SICOALU2 pro dvě média, velký profil SICO110 a nástrčné spojky SQ pro trubky 15 až 28 mm. Spojují se bez svařování a rozvod jde kdykoli rozšířit.
Italský výrobceSystémy rozvodů SICOMAT

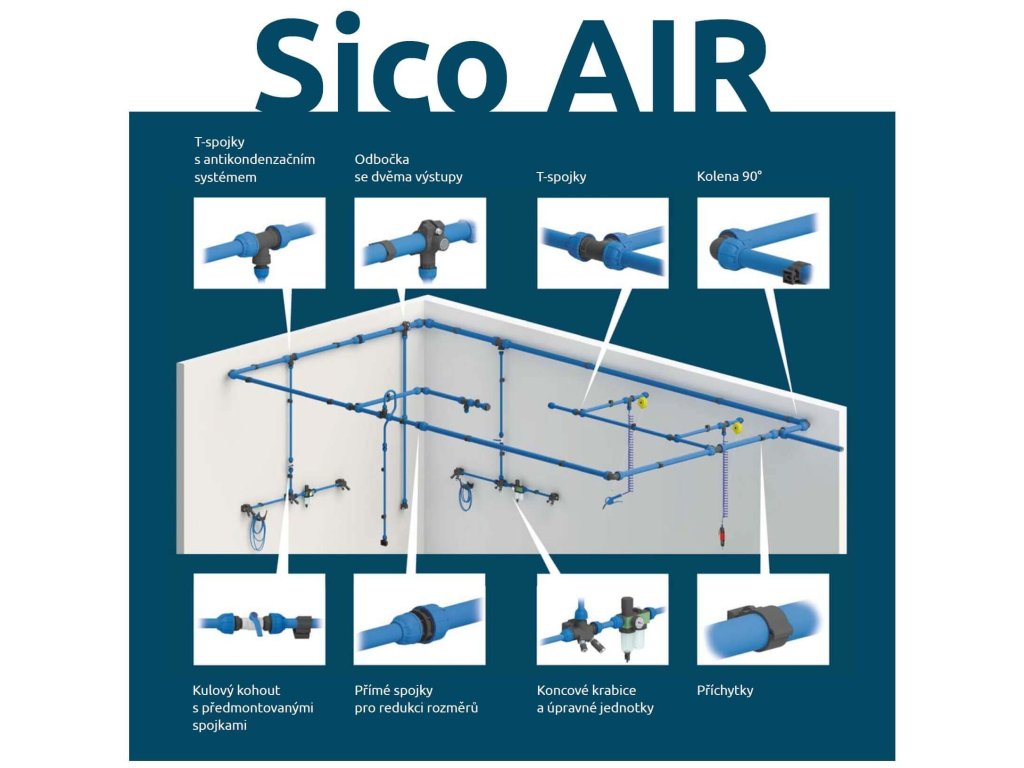

SICOAIR — trubky 20 až 63 mm
Základní systém pro dílny i výrobu. Práškově lakované hliníkové trubky a nylonové tvarovky s dotahovací maticí.
- trubky 20, 25, 32, 40, 50 a 63 mm
- tvarovky −0,6 až 12 bar
- modré pro vzduch, zelené pro dusík
SICOALU2 — dva kanály v profilu
Dvě média jedním profilem. Hliníkový profil s kanály 25 a 16 mm pro vzduch, dusík nebo vodu.
- dva různé tlaky nebo dvě média
- odbočky kdekoli v profilu, i pod tlakem
- na profil pověsíte police a držáky
SICO110 — profil 110 mm
Pro velké rozvody. Modulární hliníkový profil pro velké instalace s velmi nízkou tlakovou ztrátou.
- pracovní tlak −0,6 až 16 bar
- přímé i úhlové kompenzátory
- navazuje na SICOAIR a SICOALU2
SQ — nástrčné spojky 15 až 28 mm
Spoj hotový jedním zasunutím. Nylonové spojky pro menší rozvody a svody z páteře, s trubkami z hliníku nebo PA12.
- trubky 15, 18, 22 a 28 mm
- pracovní tlak −0,8 až 12,5 bar
- rozebrání demontážním přípravkem
Příslušenství a nářadí
Krabice, příchytky a nástroje. Koncové krabice, příchytky, řezáky, odhrotovače, hákové klíče a vrtací nástroje.
- koncové krabice se závity G1/2″ a G3/4″
- řezáky trubek 15 až 160 mm
- vrtání odboček i pod tlakem
Nevíte, který systém se hodí do vaší dílny? Porovnejte všechny potrubní rozvody v jedné kategorii.
Všechny potrubní rozvodySystémy SICOMAT vedle sebe
| Systém, rozměry, tlak a použití | ||||
|---|---|---|---|---|
| Systém | Rozměry | Pracovní tlak | Materiál | Kam se hodí |
| SICOAIR | trubky 20–63 mm | −0,6 až 12 bar | hliník EN AW-6060 T6, tvarovky z nylonu | dílny, autoservisy, menší výroba |
| SICOALU2 | profil s kanály 25 a 16 mm | 12,5 bar | hliníkový profil v 6m tyčích | dílny, servisy, laboratoře, dvě média |
| SICO110 | profil 110 mm | −0,6 až 16 bar | hliník | velké instalace |
| SQ | trubky 15–28 mm | −0,8 až 12,5 bar | spojky z nylonu PA6, trubky z hliníku nebo PA12 | menší rozvody a svody z páteře |
Pracovní teplota je u všech systémů −20 až +70 °C. SICO110 lze kombinovat se systémy SICOAIR a SICOALU2.
Jak vybrat a smontovat rozvod
1. Zvolit systém
Pro menší dílnu a svody stačí SQ, pro běžný rozvod SICOAIR. Potřebujete-li dvě média, sáhněte po SICOALU2.
2. Určit průměr
Průměr trubek zvolte podle průtoku a délky rozvodu. Tabulky dimenzování najdete v kategoriích SICOAIR a SQ.
3. Připravit trubky
Trubky uřízněte kolmo řezákem a hrany odhrotujte. Profily SICOALU2 se spojují samořeznými šrouby ze spojky.
4. Spojit a natlakovat
U SICOAIR trubku zasuňte do tvarovky a dotáhněte matici, u SQ ji jen zasunete. Odbočky přidáte i později.
Časté otázky
- Jaký je rozdíl mezi SICOAIR a SQ?
- SICOAIR má trubky 20 až 63 mm a tvarovky s převlečnou maticí a řezným kroužkem. SQ je nástrčný systém pro trubky 15 až 28 mm: trubku jen zasunete a spoj je hotový.
- K čemu jsou dva kanály v profilu SICOALU2?
- Jedním profilem rozvedete dvě média nebo vzduch o dvou různých tlacích, třeba dusík na huštění pneumatik nebo vodu na mytí aut vedle stlačeného vzduchu.
- Dá se udělat odbočka bez vypuštění rozvodu?
- Ano. Pro SICOAIR a SICO110 jsou vrtací nástroje pod tlakem pro výstupy 1/2″ a 1″, pro SICOALU2 speciální vrtací přípravek. Odbočku tak přidáte bez přerušení provozu.
- Kterou barvu trubek zvolit?
- Trubky SICOAIR jsou práškově lakované modře pro stlačený vzduch a zeleně pro dusík. Zelené jsou ve velikostech 20 a 25 mm.
- Je systém certifikovaný?
- Systém SICOAIR prošel zkouškami TÜV a výrobce má certifikát systému kvality ISO 9001:2015.
Tabulky dimenzování potrubí a objednací čísla najdete v kategoriích jednotlivých systémů.
