Airbest
Airbest je čínský výrobce vakuové techniky pro automatizaci a průmyslové roboty. Firma vznikla v roce 2006, své výrobky sama vyvíjí i vyrábí a má na ně 42 patentů. U nás najdete ejektory, vakuové pumpy, přísavky a příslušenství k nim.
Vakuum tu nevyrábí elektromotor, ale stlačený vzduch: proudí tryskou ejektoru a strhává s sebou vzduch z přísavky. Generátory vakua Airbest proto potřebují jen přívod čistého nemazaného stlačeného vzduchu.
Výrobce s 42 patentyVakuová technika Airbest podle použití
Ejektory AZH, AZU a ACV
Malé izolované vakuové okruhy. Miniaturní generátory vakua se závitem nebo s nástrčnými spojkami.
- vakuum až −88 kPa
- odfuk vnější nebo integrovaný
- tryska od 0,5 do 3 mm
Vakuové pumpy ABM a ABX
Montáž přímo k přísavce. Vícestupňové ejektorové pumpy z plastu, jednotlivě i jako sestavy se společným přívodem vzduchu.
- ABM až −86 kPa, ABX až −93 kPa
- průtok mini pumpy až 220 l/min
- těsnění NBR, teplota −20 až +80 °C
Vakuové pumpy AL, AM a AH
Velké okruhy a porézní materiály. Hliníkové pumpy pro velké množství vakua, se zpětným ventilem i bez něj.
- průtok až 4 570 l/min
- AH pro velmi hluboké vakuum
- tělo z hliníku, těsnění NBR
Přepravní pumpy ACP a ACPF
Odsávání a doprava sypkých hmot. Průběžné pumpy bez obsluhy, tvarem brání ucpání. Přepraví prášky, granuláty, semena i třísky.
- průtok až 5 610 l/min
- z hliníku nebo nerezu
- vzduch 4 až 6 bar bez vlhkosti
Ploché přísavky SU a SF
Plechy, sklo, desky a obaly. SU na ploché i mírně zakřivené hladké předměty, vyztužená SF na desky, na které působí boční síla.
- průměr od 2,6 do 200 mm
- silikon nebo NBR
- SF 200 mm drží při −60 kPa 1 899 N
Přísavky s vlnovcem SB, SBL a SBF
Výškové rozdíly a křehké kusy. Vlnovec vyrovná rozdíl výšky. SBL šetrně uchopí vajíčka a pečivo, SBF z polyuretanu zvedá plechy a panely.
- SB s 1,5 vlnovcem, 5,8 až 155 mm
- SBL se 4,5 vlnovcem na křehké předměty
- SBF z polyuretanu se závitem
Pružinové nástavce a šroubení
Pružné uchycení přísavky. Pružinové nástavce KE a KI vyrovnají výškový rozdíl při přenášení, šroubení připojí přísavku k rozvodu vakua.
- zdvih nástavce 6 až 50 mm
- závity od M5 po G1/2″
- šroubení přímé i výkyvné
Filtry, spínače a ventily
Ochrana a řízení vakua. Filtr zachytí prach dřív, než ucpe ejektor. Spínače hlídají úroveň vakua, ventily řídí přívod vzduchu.
- filtry ABF a AZFC 10 µm, ALF 20 µm
- digitální spínače RL3, RL6 a vakuové AVS
- ventily APL, APS, APE a tlumiče hluku
Ejektor potřebuje čistý nemazaný vzduch, přísavka správný ventil a hadici. Celou automatizační techniku najdete v jedné kategorii.
Automatizační technikaGenerátory vakua Airbest vedle sebe
| Typ, použití, nejvyšší vakuum a průtok | |||
|---|---|---|---|
| Typ | Použití | Nejvyšší vakuum | Průtok vakua |
| Ejektory AZH a AZU | malé izolované okruhy, nástrčné spojky nebo závit | až −88 kPa | až 140 l/min |
| Ejektory ACV | malé okruhy, vnitřní závity a tlumič hluku | až −87 kPa | až 350 l/min |
| Pumpy ABM a ABX | montáž přímo u přísavky, jednotlivě i v sestavách | ABM −86 kPa, ABX −93 kPa | mini pumpa až 220 l/min |
| Pumpy AL, AM a AH | velké okruhy a porézní materiály | AL −81 kPa, AM −92 kPa, AH nejhlubší | až 4 570 l/min |
| Pumpy ACP a ACPF | odsávání a přeprava sypkých materiálů | ACP −84 kPa, ACPF −35 kPa | až 5 610 l/min |
Vakuum a průtok závisí na tlaku přiváděného vzduchu. Hodnoty pro každý model najdete na kartě výrobku a v katalogovém listu.
Jak sestavit vakuový úchop
1. Přísavka podle předmětu
Ploché a hladké kusy uchopí plochá přísavka SU nebo SF, nerovné a křehké přísavka s vlnovcem SB, SBL nebo SBF.
2. Síla s rezervou
Na kartě přísavky je síla při −20, −60 a −90 kPa. Velikost nebo počet přísavek volte s rezervou na rozjezd a brzdění pohybu.
3. Generátor vakua
Malému těsnému okruhu stačí ejektor AZH nebo pumpa ABM či ABX u přísavky. Porézní materiál a velké okruhy potřebují větší průtok AL, AM nebo AH.
4. Čistý vzduch a filtr
Ejektory pracují jen s nemazaným stlačeným vzduchem. Před generátor dejte vakuový filtr, který zachytí prach z nasávaného vzduchu.
Časté otázky
- Potřebuje vakuová pumpa Airbest elektřinu?
- Ne. Ejektory i vakuové pumpy Airbest vyrábějí vakuum stlačeným vzduchem na principu ejektoru. Elektřinu potřebují jen digitální spínače a elektricky řízené ventily APE.
- Proč jen nemazaný vzduch?
- Ejektory se používají jen s nemazaným stlačeným vzduchem, jinak hrozí ucpání sací trysky. Nečistoty z nasávaného vzduchu před generátorem zachytí vakuový filtr.
- Jakou přísavku na křehké předměty?
- Přísavku SBL se 4,5 vlnovcem. Je ze silikonu nebo NBR a šetrně uchopí vajíčka, pečivo, sklo i potraviny v plastových obalech.
- K čemu je pružinový nástavec?
- Pružinový nástavec vyrovná výškový rozdíl při přenášení. Přísavka dosedne na předmět, i když kusy nejsou ve stejné výšce. Zdvih je podle typu 6 až 50 mm.
- Nahradí Airbest díly jiných výrobců?
- Často ano, přísavky, ejektory a šroubení mají běžné rozměry a závity. Před záměnou porovnejte rozměry, závit a výkon s katalogovým listem u karty výrobku.
- Kdo vyrábí vakuovou techniku Airbest?
- Čínská firma Airbest, založená v roce 2006, která vakuové komponenty sama vyvíjí, vyrábí i prodává. Od roku 2022 je Airbest značkou skupiny PIAB.
Katalogové listy s rozměry a výkresy najdete u výrobků ke stažení. Výrobce Airbest je certifikovaný podle ISO 9001 a ISO 14001.
Řazení produktů
Výpis produktů
Náhradní vložka pro vakuový filtr AZFC200 s filtarční schopností 10 µm.
Přísavka SF o průměru 22 mm v plochém provedení. Vyrobeno ze silikonu 50°Sh. Určeno pro přepravu plochých předmětů, kde je přítomna paralelní síla k ploše přepravovaného...
Náhradní vložka pro vakuový filtr ABF-20 s filtrační schopností 10 µm.
Vakuový filtr AZFC s připojení 8 mm nástrčnými spojkami. Vyměnitelná filtrační vložka. Filtrační schopnost 10 µm. Pracovní tlak -100 až 0 kPa a teplota 0 až +60°C. Pracovní...
Pružinový nástavec se oběma závity M5 a zdvihem 6 mm. Závit na těle komponentu M12x1. Slouží k automatickému vyrovnání výškového rozdílu při přepravě objektů s výškovou diferencí.
Náhradní vložka pro vakuový filtr AZFC100 s filtrační schopností 10 µm.
Miniaturní ejektor AZH s nástrčnými spojkami s integrovaným odfukem. Průměr trysky 0,7 mm a maximální vakuum −48 kPa. Určeno pro vytvoření vakua v malých izolovaných systémech.
Miniaturní ejektor AZH s nástrčnými spojkami s integrovaným odfukem. Průměr trysky 0,5 mm a maximální vakuum 48 kPa. Určeno pro vytvoření vakua v malých izolovaných systémech.
Tlumič hluku se závitem G3/8" k použití převážně u vakuových pump, ale i u dalších možných průmyslových aplikacích.
Přísavka SF o průměru 32 mm v plochém provedení. Vyrobeno ze silikonu 50°Sh. Určeno pro přepravu plochých předmětů, kde je přítomna paralelní síla k ploše přepravovaného...
Miniaturní vakuová pumpa ABM dokáže vyvinout vakuum až −85 kPa. Díky malým rozměrům umožňuje montáž přímo na zařízení. Maximální průtok 220 l/min. Vyrobeno z plastu, těsnění NBR.
Miniaturní ejektor AZH s nástrčnými spojkami 6 mm a integrovaným odfukem. Průměr trysky 1,0 mm a maximální vakuum −88 kPa. Určeno pro vytvoření vakua v malých izolovaných...
Miniaturní ejektor AZH s vnitřním závitem 3/8" uzpůsobený pro externí odfuk. Průměr trysky 1,8 mm a maximální vakuum −88 kPa. Určeno pro vytvoření vakua v malých izolovaných...
Přísavka SU o průměru 16,5 mm v plochém provedení. Vyrobeno ze silikonu 50°Sh. Určeno pro přepravu konvexních i konkávních, plochých a hladkých předmětů. Použití pro...
Přísavka SBL o průměru 20 mm s 4,5 vlnovcem o průměru 20 mm. Vyrobeno ze silikonu 50°Sh. Určeno pro přepravu křehkých předmětů s vysokou bezpečností jako vajíčka, sklo,...
Připojovací šroubení pro přísavky s vnějším závitem G1/8" a vnitřním závitem M5. Určeno pro přísavky: SB17, SB20, , SBL20, SF20, SF25, SF30, SU20, SU25, SU 30.
Připojovací šroubení pro přísavky s vnějším závitem M5. Určeno pro přísavky: SB10, SB12, SB15, SBL15, SF15, SU10, SU15.
Vakuový filtr AZFC s připojení 6 mm nástrčnými spojkami. Vyměnitelná filtrační vložka. Filtrační schopnost 10 µm. Pracovní tlak -100 až 0 kPa a teplota 0 až +60°C. Pracovní...
Vakuový filtr AZFC s připojení 4 mm nástrčnými spojkami. Vyměnitelná filtrační vložka. Filtrační schopnost 10 µm. Pracovní tlak -100 až 0 kPa a teplota 0 až +60°C. Pracovní...
Miniaturní ejektor ACV s vnitřními závity. Průměr trysky 3 mm a maximálním vakuem −87 kPa, průtok vakua 225 l/min. Určeno pro vytvoření vakua v malých izolovaných systémech.
Miniaturní ejektor ACV s vnitřními závity. Průměr trysky 2 mm a maximálním vakuem −87 kPa, průtok vakua 110 l/min. Určeno pro vytvoření vakua v malých izolovaných systémech.
Miniaturní ejektor ACV s vnitřními závity. Průměr trysky 1,5 mm a maximálním vakuem −87 kPa, průtok vakua 63 l/min. Určeno pro vytvoření vakua v malých izolovaných systémech.
Miniaturní ejektor ACV s vnitřními závity. Průměr trysky 2 mm a maximálním vakuem −53 kPa, průtok vakua 36 l/min. Určeno pro vytvoření vakua v malých izolovaných systémech.
Miniaturní ejektor AZH s nástrčnými spojkami 6 mm a integrovaným odfukem. Průměr trysky 0,7 mm a maximální vakuum −88 kPa. Určeno pro vytvoření vakua v malých izolovaných...
Miniaturní ejektor AZH s vnitřními závity 3/8" uzpůsobený pro externí odfuk. Průměr trysky 1,5 mm a maximální vakuum −88 kPa. Určeno pro vytvoření vakua v malých izolovaných...
Miniaturní ejektor AZH s nástrčnými spojkami 6 mm uzpůsobený pro externí odfuk. Průměr trysky 0,5 mm a maximální vakuum −88 kPa. Určeno pro vytvoření vakua v malých izolovaných...
Přísavka SB o průměru 34 mm s 1,5 vlnovcem o průměru 36 mm. Vyrobeno ze silikonu 50°Sh. Určeno pro přepravu s objekty s výškovou diferencí jako dýhy, elektronické součástky,...
Připojovací šroubení pro přísavky s vnější závitem G1/8". Určeno pro přísavky: SB30, SB40, SBL30, SBL40, SF40, SU40.
Náhradní vložka pro vakuový filtr ABF-40 s filtrační schopností 10 µm.
Náhradní vložka pro vakuový filtr ABF-25 s filtrační schopností 10 µm.
Náhradní vložka pro vakuový filtr ABF-15 s filtrační schopností 10 µm.
Náhradní vložka pro vakuový filtr ABF-10 s filtrační schopností 10 µm.
Vakuový filtr ABF se závitem G1 1/2" pro ochranu ejektorů a vakuových pump, odstraňuje prach a pevné nečistoty z vakua. Filtrační schopnost 10 µm, pracovní tlak -100 až 0 kPa a...
Vakuový filtr ABF se závitem G1" pro ochranu ejektorů a vakuových pump, odstraňuje prach a pevné nečistoty z vakua. Filtrační schopnost 10 µm, pracovní tlak -100 až 0 kPa a...
Vakuový filtr ABF se závitem G3/4" pro ochranu ejektorů a vakuových pump, odstraňuje prach a pevné nečistoty z vakua. Filtrační schopnost 10 µm, pracovní tlak -100 až 0 kPa a...
Vakuový filtr ABF se závitem G1/2" pro ochranu ejektorů a vakuových pump, odstraňuje prach a pevné nečistoty z vakua. Filtrační schopnost 10 µm, pracovní tlak -100 až 0 kPa a...
Vakuový filtr AZFC s připojení 6 mm nástrčnými spojkami. Vyměnitelná filtrační vložka. Filtrační schopnost 10 µm. Pracovní tlak -100 až 0 kPa a teplota 0 až +60°C. Pracovní...

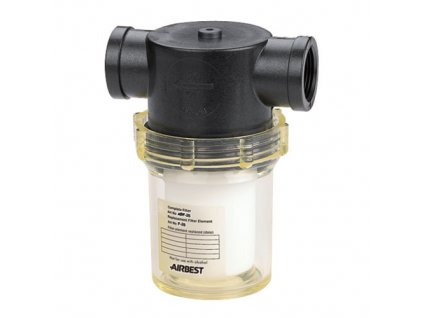

Vakuový filtr ABF se závitem G3/8" pro ochranu ejektorů a vakuových pump, odstraňuje prach a pevné nečistoty z vakua. Filtrační schopnost 10 µm, pracovní tlak -100 až 0 kPa a...

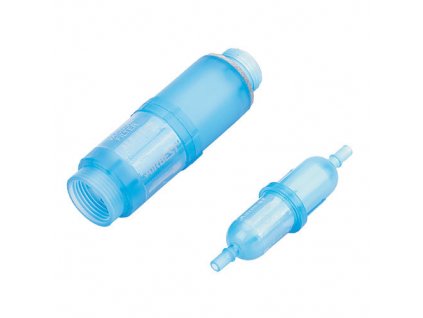

Vakuový filtr ALF G3/8" slouží k kompaktní a levní filtraci průmyslového vakua. Pracovní médium vzduch, pracovní tlak -100 až 0 kPa a pracovní teplota 0 až +80°C. Filtrační...
Vakuový filtr ALF 4 mm slouží k kompaktní a levní filtraci průmyslového vakua. Pracovní médium vzduch, pracovní tlak -100 až 0 kPa a pracovní teplota 0 až +80°C. Filtrační...
