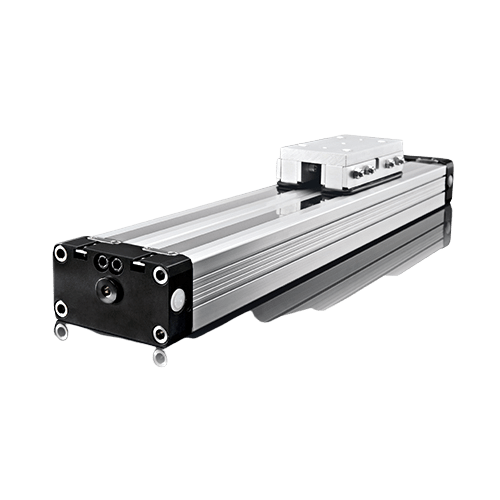

    Bezpístnicové válce DUO96

    Bezpístnicové pneumatické válce DUO96
    • bezpístnicové válce DUO96 s průměry 16 - 32 mm
    • robustní provedení s dvěma písty
    • dvoučinné provedení s magnetem
    • redukce rozměrů o 50 % oproti standardním válcům s pístnicí
    • vyznačují se rychlou akcelerací a konstantní rychlostí, možnost dlouhých zdvihů

    Bezpístnicové válce pneumatické DUO96
    Pneumatické bezpístnicové válce DUO96 Průměr
    mm    		 Zdvihy
    mm    		 Připojení
    "    		 Tlak
    bar    		 Teplota
    °C
    DUO96-16/... 16 100 - 3 300 M5 0,5 - 8 -10/+80
    DUO96-25/... 25 100 - 5 700 1/8" 0,5 - 8 -10/+80
    DUO96-32/... 32 100 - 5 700 1/4" 0,5 - 8 -10/+80

    #ShowMore#

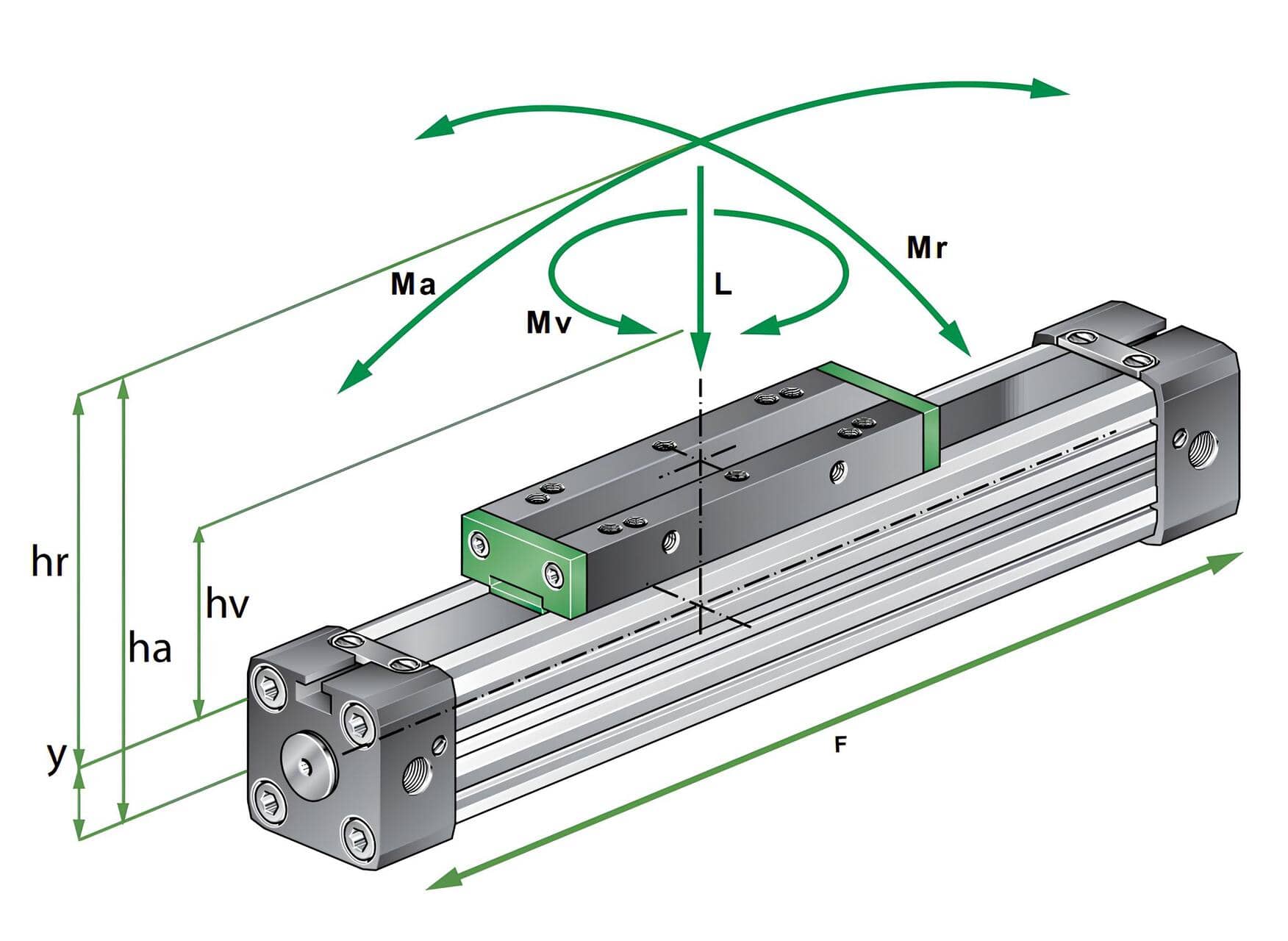

    Síly a momenty bezpístnicového válce DUO96

    Síly a momenty bezpístnicového válce PLF od firmy MEDAN
    Ma = F × ha, Mr = F × hr
    Mv = F × hv

    		 Válec Tlačná síla pístu
    při 6 bar     		Tlumení Maximální zatížení Max. kroutící
    moment (Nm)    		 Max. ohybový moment(Nm)
    N mm N centrální axiální radiální
    Průměr F S L Mv Ma Mr
    2 x 16 200 15 240 3 8 2,4
    2 × 25 480 21 600 6 30 8
    2 × 32 820 26 900 10 60 16,5

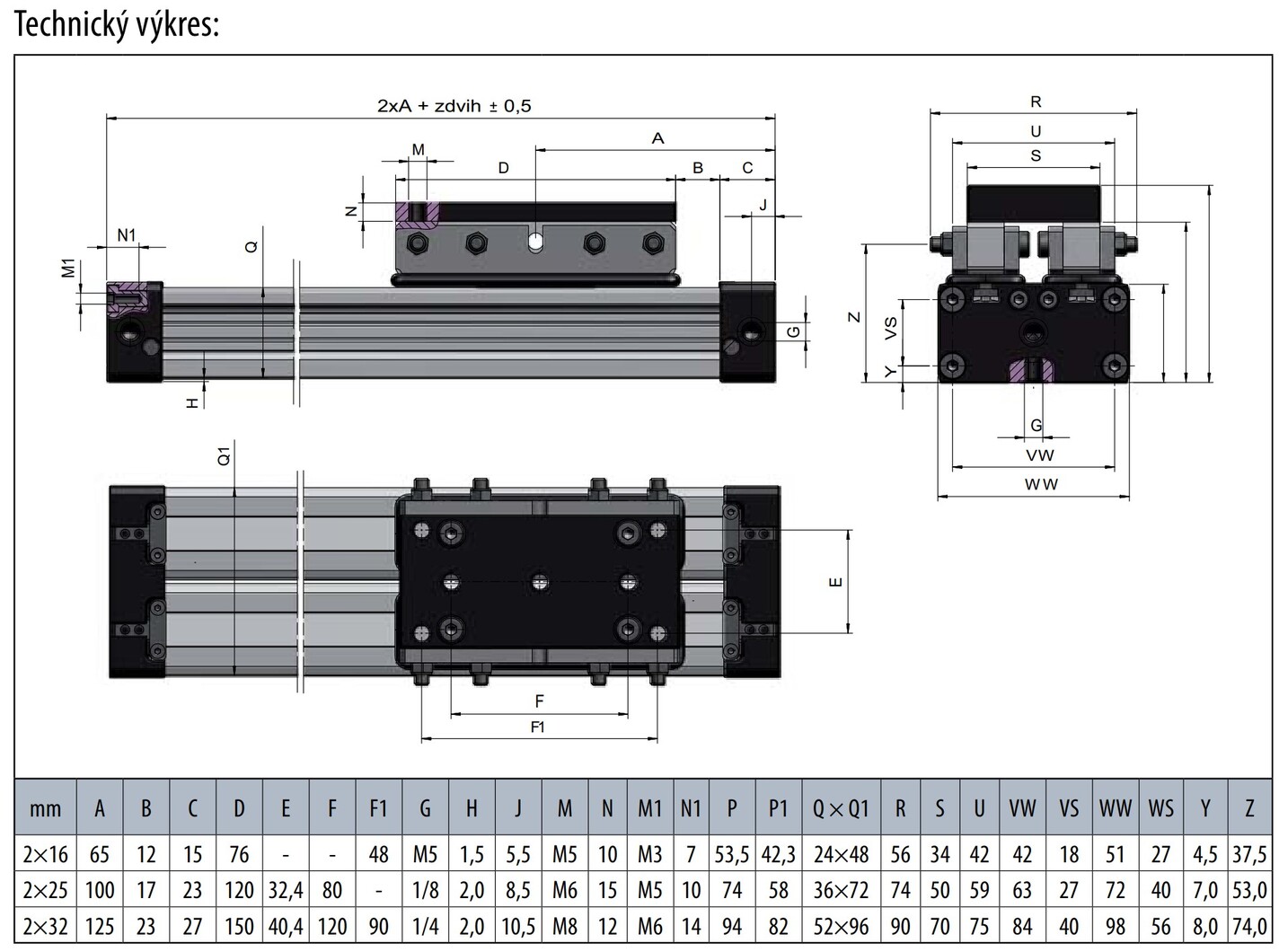

    Technický výkres bezpístnicového válce DUO96

    Nejprodávanější

    Bezpístnicové válce DUO96 32 mm
    do 14 dnů
    Kód: DUO96-32/100
    Původně: 38 154 Kč  (–5 %)
    od 36 246 Kč
    (od 29 955 Kč bez DPH)
    Bezpístnicové válce DUO96 25 mm
    do 14 dnů
    Kód: DUO96-25/100
    Původně: 29 313 Kč  (–5 %)
    od 27 847 Kč
    (od 23 014 Kč bez DPH)
    Bezpístnicové válce DUO96 16 mm
    do 14 dnů
    Kód: DUO96-16/100
    Původně: 26 246 Kč  (–5 %)
    od 24 934 Kč
    (od 20 607 Kč bez DPH)

    Řazení produktů

    3 položek celkem

    Výpis produktů

    DUO96 bezpistnicove valce medan
    od 26 246 Kč –5 %
    Bezpístnicové válce DUO96 16 mm
    do 14 dnů
    od 20 607 Kč bez DPH
    od 24 934 Kč / ks

    Bezpístnicové válce DUO96 o průměru 16mm s magnetem v dvojčinném robustním provedení s dvojicí pístů. Oproti standardním válcům představuje 50 % úsporu zástavbových rozměrů.

    Kód: DUO96-16/100
    DUO96 bezpistnicove valce medan
    od 29 313 Kč –5 %
    Bezpístnicové válce DUO96 25 mm
    do 14 dnů
    od 23 014 Kč bez DPH
    od 27 847 Kč / ks

    Bezpístnicové válce DUO96 o průměru 25 mm s magnetem v dvojčinném robustním provedení s dvojicí pístů. Oproti standardním válcům představuje 50 % úsporu zástavbových rozměrů.

    Kód: DUO96-25/100
    DUO96 bezpistnicove valce medan
    od 38 154 Kč –5 %
    Bezpístnicové válce DUO96 32 mm
    do 14 dnů
    od 29 955 Kč bez DPH
    od 36 246 Kč / ks

    Bezpístnicové válce DUO96 o průměru 32 mm s magnetem v dvojčinném robustním provedení s dvojicí pístů. Oproti standardním válcům představuje 50 % úsporu zástavbových rozměrů.

    Kód: DUO96-32/100
