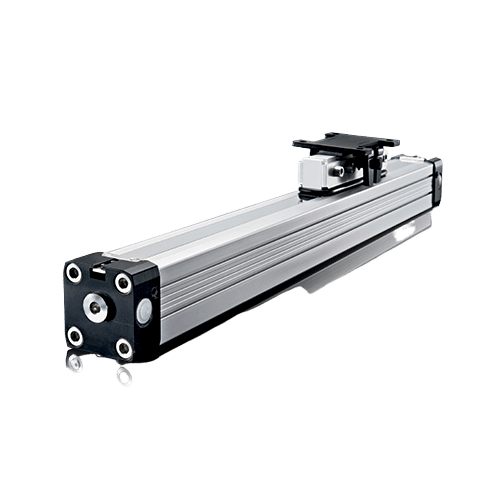

    Bezpístnicové pneumatické válce PL

    Bezpístnicové pneumatické válce PL
    • bezpístnicové pneumatické válce s průměry 16 - 40 mm
    • s plochým jezdcem
    • dvoučinné provedení s magnetem
    • redukce rozměrů o 50 % oproti standardním válcům s pístnicí
    • vyznačují se rychlou akcelerací a konstantní rychlostí, možnost dlouhých zdvihů

    Bezpístnicové válce pneumatické PL
    Bezpístnicové pneumatické válce PL Průměr
    mm    		 Zdvihy
    mm    		 Připojení
    "    		 Tlak
    bar    		 Teplota
    °C
    PL-16/... 16 100 - 4 400 M5 0,5 - 8 -10/+80
    PL-25/... 25 100 - 5 700 1/8" 0,5 - 8 -10/+80
    PL-32/... 32 100 - 5 700 1/8" 0,5 - 8 -10/+80
    PL-40/... 40 100 - 5 700 1/8" 0,5 - 8 -10/+80

    #ShowMore#

    Síly a momenty bezpístnicového válce PL

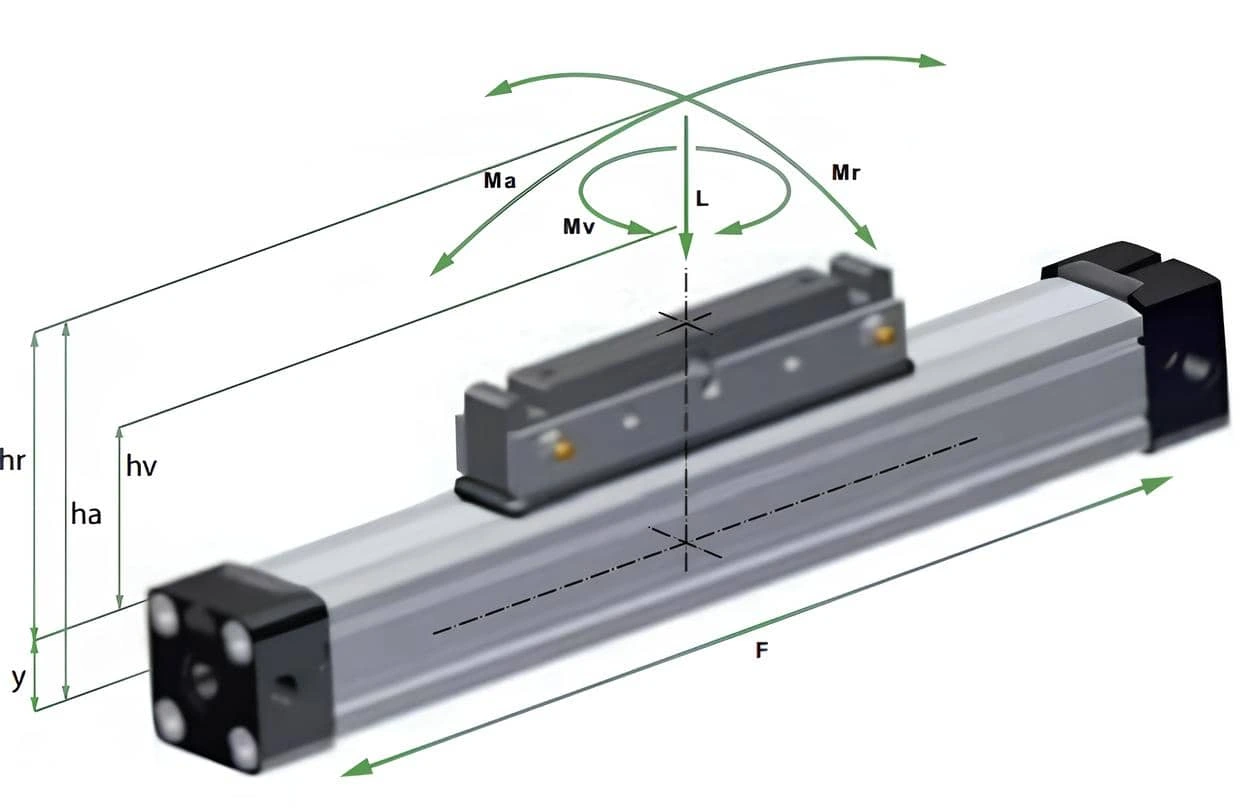

    Síly a momenty bezpístnicového válce PL od firmy MEDAN
    Ma = F × ha, Mr = F × hr
    Mv = F × hv

    		 Válec Tlačná síla pístu
    při 6 bar     		Tlumení Maximální zatížení Max. kroutící
    moment (Nm)    		 Max. ohybový moment (Nm)
    N mm N centrální axiální radiální
    Pr. Y F S L Mv Ma Mr
    16 9 110 15 120 0,5 4 0,3
    25 14 250 21 300  3 15 1
    32 18 420 26 450  4,5 30 2
    40 22 640 32 750 8 60 4

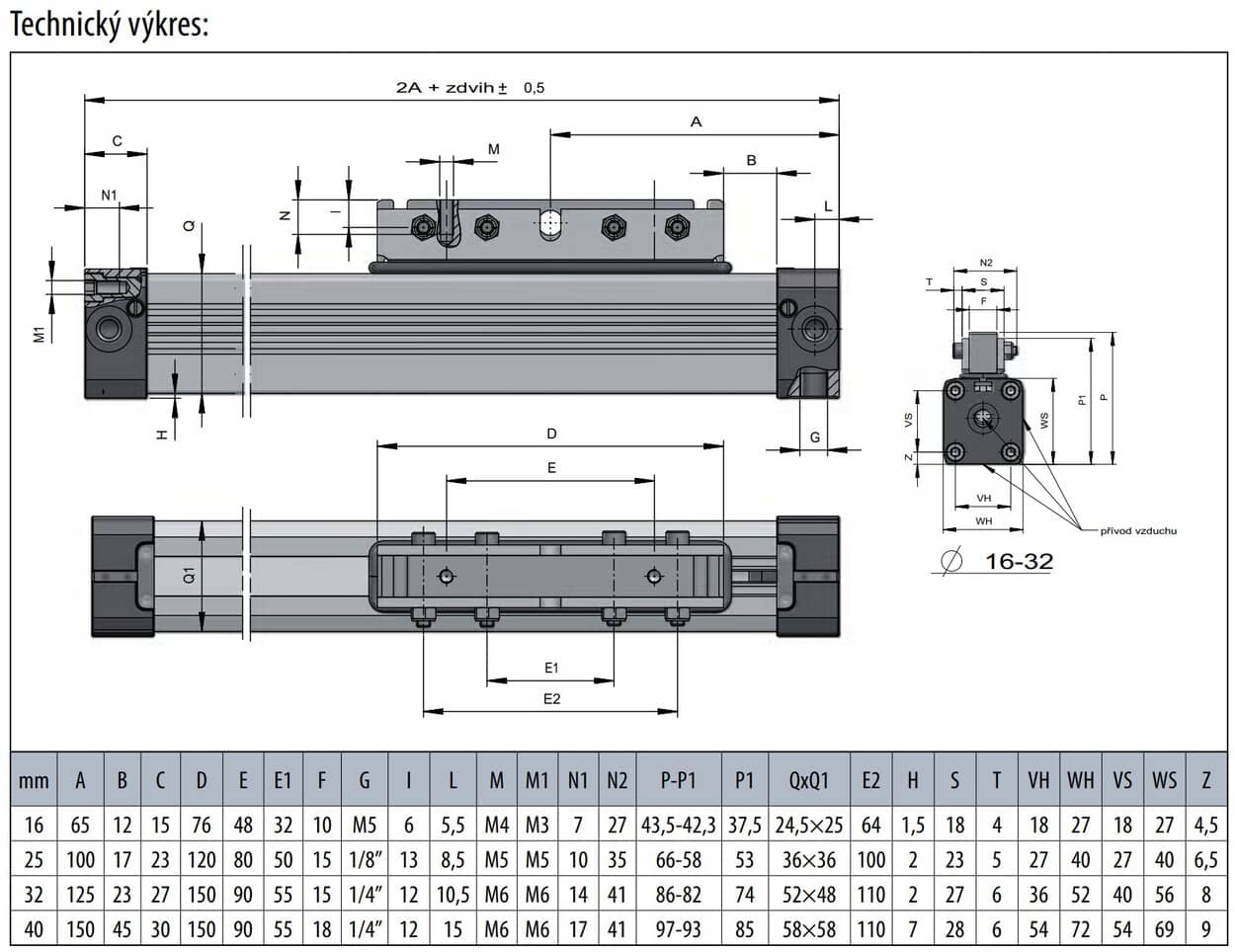

    Technický výkres bezpístnicového válce PL

    Nejprodávanější

    Bezpístnicové válce PL 40 mm
    do 14 dnů
    Kód: PL-40/100
    Původně: 25 599 Kč  (–5 %)
    od 24 319 Kč
    (od 20 098 Kč bez DPH)
    Bezpístnicové válce PL 32 mm
    do 14 dnů
    Kód: PL-32/100
    Původně: 20 912 Kč  (–5 %)
    od 19 867 Kč
    (od 16 419 Kč bez DPH)
    Bezpístnicové válce PL 25 mm
    do 14 dnů
    Kód: PL-25/100
    Původně: 14 785 Kč  (–5 %)
    od 14 046 Kč
    (od 11 608 Kč bez DPH)

    Řazení produktů

    4 položek celkem

    Výpis produktů

    pl bezpistnicove valce medan 1
    od 13 889 Kč –5 %
    Bezpístnicové válce PL 16 mm
    do 14 dnů
    od 10 905 Kč bez DPH
    od 13 195 Kč / ks

    Bezpístnicové válce PL o průměru 16mm s magnetem v dvojčinném provedení s plochým jezdcem. Oproti standardním válcům představuje 50 % úsporu zástavbových rozměrů.

    Kód: PL-16/100
    pl bezpistnicove valce medan 1
    od 14 785 Kč –5 %
    Bezpístnicové válce PL 25 mm
    do 14 dnů
    od 11 608 Kč bez DPH
    od 14 046 Kč / ks

    Bezpístnicové válce PL o průměru 25 mm s magnetem v dvojčinném provedení s plochým jezdcem. Oproti standardním válcům představuje 50 % úsporu zástavbových rozměrů.

    Kód: PL-25/100
    pl bezpistnicove valce medan 1
    od 20 912 Kč –5 %
    Bezpístnicové válce PL 32 mm
    do 14 dnů
    od 16 419 Kč bez DPH
    od 19 867 Kč / ks

    Bezpístnicové válce PL o průměru 32 mm s magnetem v dvojčinném provedení s plochým jezdcem. Oproti standardním válcům představuje 50 % úsporu zástavbových rozměrů.

    Kód: PL-32/100
    pl bezpistnicove valce medan 1
    od 25 599 Kč –5 %
    Bezpístnicové válce PL 40 mm
    do 14 dnů
    od 20 098 Kč bez DPH
    od 24 319 Kč / ks

    Bezpístnicové válce PL o průměru 40 mm s magnetem v dvojčinném provedení s plochým jezdcem. Oproti standardním válcům představuje 50 % úsporu zástavbových rozměrů.

    Kód: PL-40/100
