    Bezpístnicové válce pneumatické PLS

    Pneumatické bezpístnicové válce PLS
    • bezpístnicové válce pneumatické PLS s průměry 32 - 63 mm
    • dvojčinné provedení s oboustranným vedením s magnetem
    • redukce rozměrů o 50 % oproti standardním válcům s pístnicí
    • vyznačují se rychlou akcelerací a konstantní rychlostí, možnost dlouhých zdvihů

    Pneumatické bezpístnicové válce PLS
    bv Průměr
    mm    		 Zdvihy
    mm    		 Připojení
    "    		 Tlak
    bar    		 Teplota
    °C
    PLS-32/... 32 100 - 5 700 1/4" 0,5 - 8 -10/+55
    PLS-40/... 40 100 - 5 700 1/4" 0,5 - 8 -10/+55
    PLS-50/... 50 100 - 5 700 1/4" 0,5 - 8 -10/+55
    PLS-63/... 63 100 - 5 700 3/8" 0,5 - 8 -10/+55

    #ShowMore#

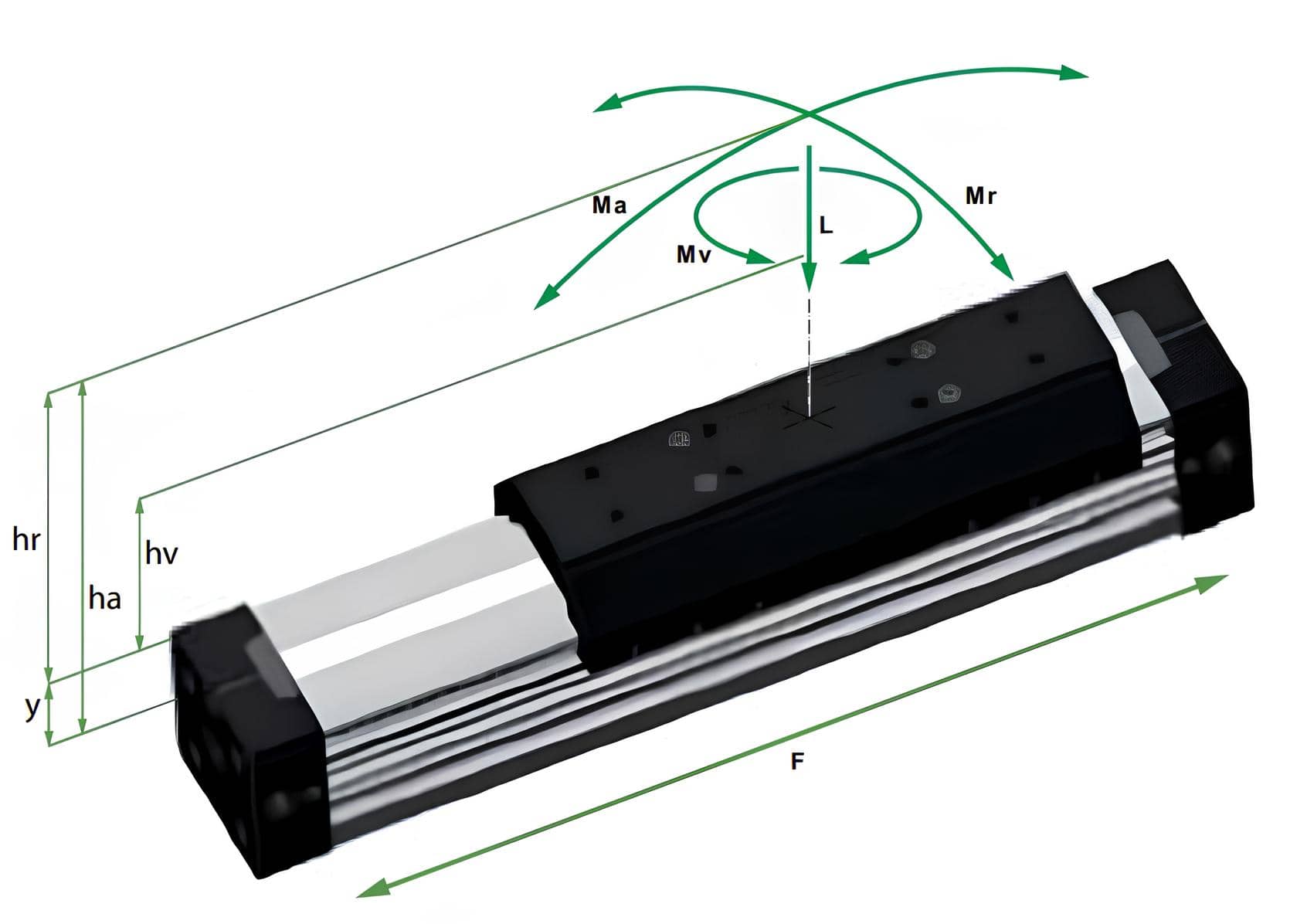

    Síly a momenty bezpístnicového válce PLS

    Síly a momenty bezpístnicového válce PLK od firmy MEDAN
    Ma = F × ha, Mr = F × hr
    Mv = F × hv

    		 Válec Tlačná síla pístu
    při 6 bar     		Maximální zatížení Max. kroutící
    moment (Nm)    		 Max. ohybový moment (Nm)
    N N centrální axiální radiální
    Pr. Y F L Mv Ma Mr
    32 18 420 760 39 na dotaz 15
    40 22 640 1 330 99 na dotaz 35
    50 28 1 000 1 660 170 na dotaz 58
    63 36 1 550 2 700 317 na dotaz 105

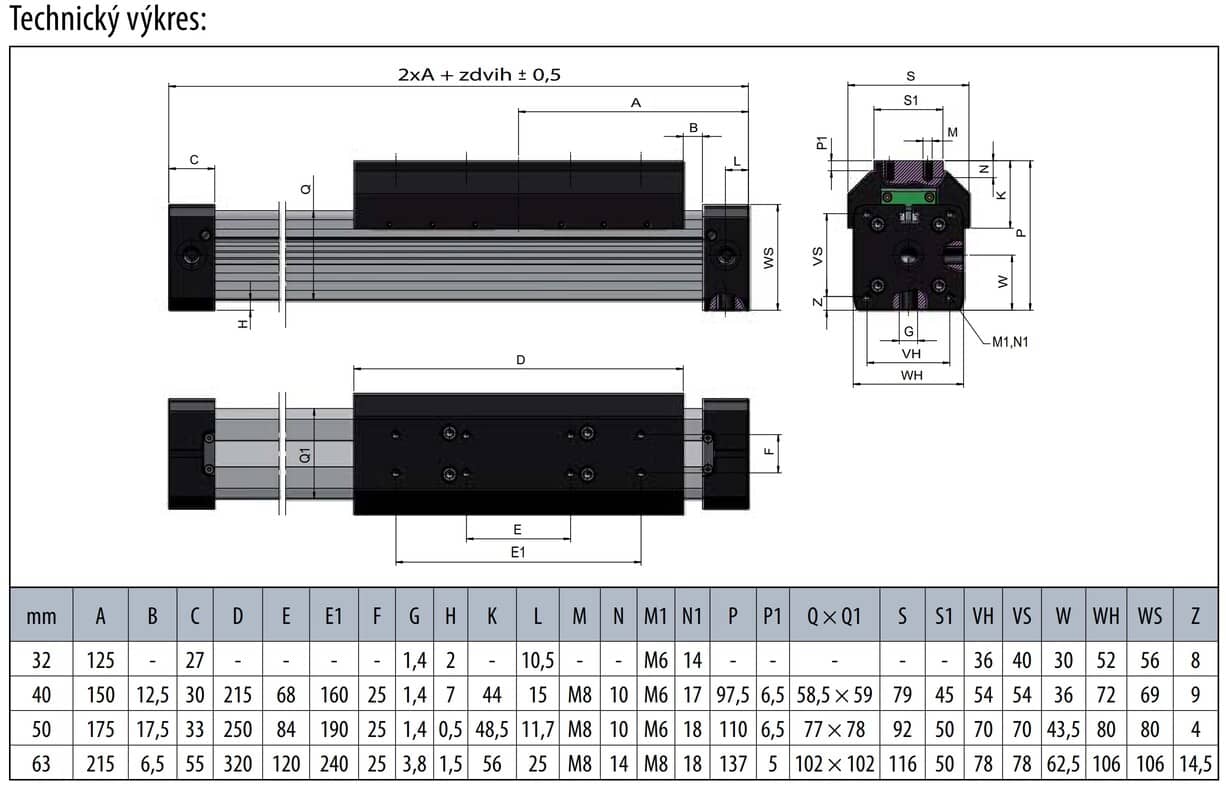

    Technický výkres bezpístnicového válce PLS

    Nejprodávanější

    Bezpístnicové válce PLS 63 mm
    do 14 dnů
    Kód: PLS-63/100
    Původně: 64 030 Kč  (–5 %)
    od 60 828 Kč
    (od 50 271 Kč bez DPH)
    Bezpístnicové válce PLS 50 mm
    do 14 dnů
    Kód: PLS-50/100
    Původně: 59 640 Kč  (–5 %)
    od 56 658 Kč
    (od 46 825 Kč bez DPH)
    Bezpístnicové válce PLS 40 mm
    do 14 dnů
    Kód: PLS-40/100
    Původně: 38 039 Kč  (–5 %)
    od 36 137 Kč
    (od 29 865 Kč bez DPH)

    Řazení produktů

    4 položek celkem

    Výpis produktů

    pls bezpistnicove valce medan 1
    od 32 581 Kč –5 %
    Bezpístnicové válce PLS 32 mm
    do 14 dnů
    od 25 580 Kč bez DPH
    od 30 952 Kč / ks

    Bezpístnicové válce PLS o průměru 32 mm v dvojčinném provedení s oboustranným vedením a magnetem. Oproti standardním válcům představuje 50 % úsporu zástavbových rozměrů.

    Kód: PLS-32/100
    pls bezpistnicove valce medan 1
    od 38 039 Kč –5 %
    Bezpístnicové válce PLS 40 mm
    do 14 dnů
    od 29 865 Kč bez DPH
    od 36 137 Kč / ks

    Bezpístnicové válce PLS o průměru 40 mm v dvojčinném provedení s oboustranným vedením a magnetem. Oproti standardním válcům představuje 50 % úsporu zástavbových rozměrů.

    Kód: PLS-40/100
    pls bezpistnicove valce medan 1
    od 59 640 Kč –5 %
    Bezpístnicové válce PLS 50 mm
    do 14 dnů
    od 46 825 Kč bez DPH
    od 56 658 Kč / ks

    Bezpístnicové válce PLS o průměru 50 mm v dvojčinném provedení s oboustranným vedením a magnetem. Oproti standardním válcům představuje 50 % úsporu zástavbových rozměrů.

    Kód: PLS-50/100
    pls bezpistnicove valce medan 1
    od 64 030 Kč –5 %
    Bezpístnicové válce PLS 63 mm
    do 14 dnů
    od 50 271 Kč bez DPH
    od 60 828 Kč / ks

    Bezpístnicové válce PLS o průměru 63 mm v dvojčinném provedení s oboustranným vedením a magnetem. Oproti standardním válcům představuje 50 % úsporu zástavbových rozměrů.

    Kód: PLS-63/100
