Jak nastavit rozvod stlačeného vzduchu krok za krokem

TL;DR:

• Správné nastavení rozvodu stlačeného vzduchu je klíčové pro efektivní a úsporný provoz systémů a zařízení. Použití vhodných materiálů, správné architektury a pravidelná údržba minimalizují tlakové ztráty a snižují náklady. Pečlivé detekce úniků a přesné nastavení ventilů zajišťují spolehlivost a dlouhodobou životnost celého rozvodu.

Rozvod stlačeného vzduchu je soustava potrubí, armatur a komponentů, která přivádí stlačený vzduch z kompresoru ke spotřebičům s požadovaným tlakem a průtokem. Správné nastavení rozvodu vzduchu přímo určuje, zda pneumatické nářadí a stroje pracují spolehlivě, nebo zda systém zbytečně plýtvá energií a zkracuje životnost zařízení. Tlakové ztráty způsobené špatnou instalací nebo nevhodně nastavenými ventily mohou tvořit podstatnou část provozních nákladů. Tento článek poskytuje přesný postup nastavení rozvodu stlačeného vzduchu od výběru komponentů přes krokovou instalaci až po optimalizaci a pravidelnou údržbu.

Jak nastavit rozvod stlačeného vzduchu: potřebné komponenty a nástroje

Správné nastavení rozvodu stlačeného vzduchu začíná výběrem vhodných materiálů a nástrojů. Volba potrubního materiálu ovlivňuje nejen tlakové ztráty, ale také odolnost systému vůči korozi, kondenzátu a mechanickému namáhání.

Potrubní materiály a jejich vlastnosti

Ocelové potrubí nabízí vysokou pevnost a odolnost, ale podléhá korozi a vyžaduje svařování nebo závitové spoje. Hliníkové potrubí je lehčí, odolné vůči korozi a snadno se montuje pomocí nástrčných systémů. Plastové potrubí z polyamidu nebo polyuretanu se používá zejména pro flexibilní rozvody a přívody ke spotřebičům, kde je třeba pohyblivost. Pro průmyslové rozvody s vyšším tlakem a průtokem je standardem ocel nebo hliník.

Přehled klíčových komponentů a doporučených nástrojů

Certifikované komponenty od ověřených výrobců jsou podmínkou bezpečného provozu. Použití nekvalitních fitinků nebo ventilů vede k únikům vzduchu a poruchám, které jsou nákladné na opravu. Nástroje pro měření tlaku a detekci netěsností jsou nezbytné nejen při instalaci, ale také při pravidelných auditech systému.

Profesionální tip: Před nákupem komponentů si sestavte schéma rozvodu s vyznačením všech odběrných míst, průtoků a požadovaných tlaků. Toto schéma zásadně usnadní výběr správných průřezů potrubí a dimenzování ventilů.

Jak provést krok za krokem nastavení rozvodu stlačeného vzduchu

Nastavení rozvodu vzduchu je strukturovaný proces, který nelze zkrátit bez rizika pozdějších poruch. Každý krok má svůj technický důvod a vynechání jediného z nich se projeví na spolehlivosti nebo energetické náročnosti celého systému.

Plánování a volba architektury rozvodu

Přímá (větvená) architektura je jednodušší na instalaci, ale při větším počtu spotřebičů způsobuje výrazný pokles tlaku na vzdálených odběrných místech. Okruhové (smyčkové) vedení zásobuje spotřebiče ze dvou stran, čímž okruhové vedení snižuje tlakový spád a snižuje energetické náklady. Pro průmyslové haly a dílny s více odběrnými místy je okruhový systém standardem. Přímé větvení lze použít pro menší dílny s jedním nebo dvěma spotřebiči.

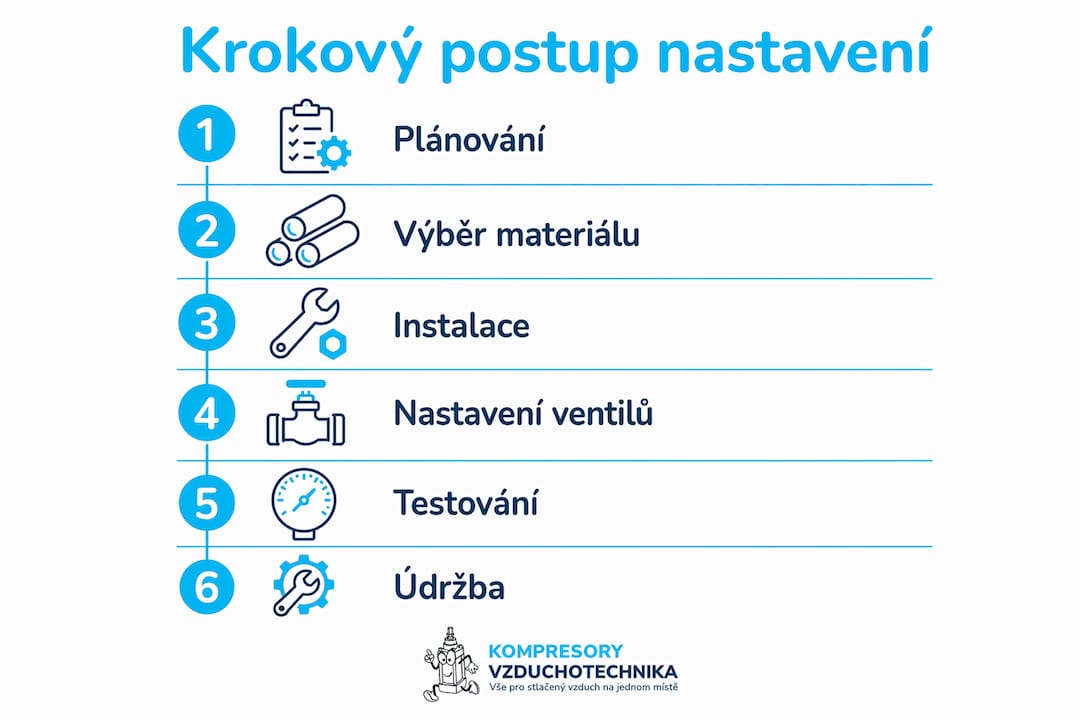

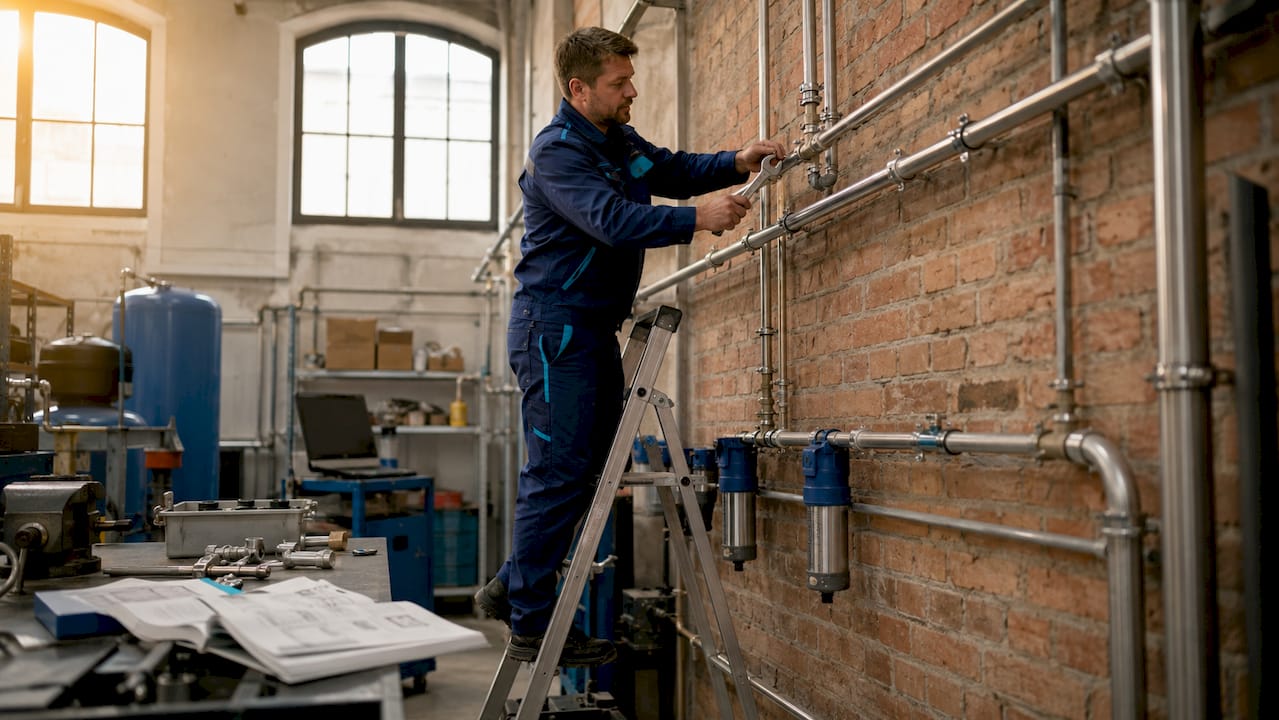

Krokový postup nastavení rozvodu

1. Navrhněte schéma rozvodu s vyznačením kompresoru, vzdušníku, všech odběrných míst a umístění filtrů, regulátorů a odvodňovačů kondenzátu.
2. Dimenzujte průřezy potrubí s rezervou pro budoucí rozšíření. Atlas Copco doporučuje ponechat větší průřez potrubí, aby při zvýšení kapacity kompresoru nevznikaly vysoké tlakové ztráty.
3. Instalujte páteřní vedení ve sklonu 1 až 2 % ve směru proudění vzduchu. Sklon 1 až 2 % umožňuje gravitaci odvádět kondenzát do sběračů a zabraňuje jeho hromadění v potrubí.
4. Umístěte odbočky a větve vždy z horní části páteřního potrubí. Tím zabráníte tomu, aby kondenzát a nečistoty stékaly přímo do větví ke spotřebičům.
5. Nainstalujte filtry, regulátory tlaku a odvodňovače kondenzátu na každou větev nebo skupinu spotřebičů. Tato kombinace se označuje jako jednotka úpravy vzduchu (FRL: filtr, regulátor, maznice).
6. Přednastavte průtokové ventily před uvedením tlaku do systému. Ventily nastavte téměř zavřené a pomalu je otevírejte, aby se zabránilo nárazům na pneumatické válce a poškození zařízení.
7. Postupně uvádějte tlak do systému a kontrolujte manometry na každé větvi. Tlak zvyšujte pomalu, ne najednou na provozní hodnotu.
8. Zkontrolujte těsnost všech spojů pomocí mýdlové vody nebo ultrazvukového detektoru. Každý únik opravte před zahájením trvalého provozu.
9. Dolaďte nastavení ventilů při reálném provozu spotřebičů. Ventily nastavujte jemně, ne nechávejte plně otevřené, protože to způsobuje náhlé škubání a opotřebení.
10. Zdokumentujte finální nastavení tlaku a průtoku na každém odběrném místě pro potřeby budoucí údržby.

Profesionální tip: Při prvním spuštění systému nechte kompresor běžet naprázdno po dobu alespoň 10 minut a sledujte, zda tlak v síti stabilně drží. Pokud tlak klesá i bez odběru, je v systému netěsnost, kterou je třeba najít a opravit před plným provozem.

Jak optimalizovat rozvody stlačeného vzduchu pro úsporu energie

Optimalizace vzduchového systému po základním nastavení přináší měřitelné úspory na provozních nákladech a prodlužuje životnost pneumatického nářadí i strojů. Klíčem je minimalizace tlakových ztrát, detekce úniků a správné nastavení pracovních tlaků.

Dimenzování a architektura sítě

Okruhové páteřní vedení výrazně snižuje tlakový spád oproti lineárnímu rozvodu, protože vzduch proudí ke spotřebiči ze dvou stran současně. Tato výhoda se projeví zejména u větších systémů s mnoha odběrnými místy. Při plánování rozšíření kapacity kompresoru je poddimenzované potrubí nejčastější příčinou nárůstu tlakových ztrát. Vliv dimenzování a průtokových ventilů na spotřebu energie podrobně popisuje analýza proměnlivého tlaku v pneumatických systémech.

Detekce a oprava netěsností

Únik 1 mm při 7 barech představuje značné roční náklady na zbytečně vyrobený stlačený vzduch. Ultrazvukové detektory lokalizují úniky i za provozu systému bez nutnosti odstavení výroby. Termální kamery odhalují úniky v místech, kde ultrazvuk nestačí, například za tepelnou izolací. Pravidelný audit netěsností by měl být součástí plánované údržby každého průmyslového rozvodu. Podrobný postup eliminace úniků popisuje průvodce únikem vzduchu v pneumatických systémech.

Nastavení pracovních tlaků a preventivní údržba

Zbytečně vysoký provozní tlak zvyšuje spotřebu energie a urychluje opotřebení těsnění a hadic. Každý bar navíc nad skutečně potřebnou hodnotu zvyšuje spotřebu kompresoru přibližně o 7 %. Pravidelná údržba filtrů, odvodňovačů a kontrola těsnosti zvyšuje spolehlivost systému a snižuje provozní výdaje. Plánované údržbové cykly prodlužují životnost komponentů a předcházejí neplánovaným odstávkám.

Doporučené kroky preventivní údržby:

• Týdenní vizuální kontrola spojů a hadic na viditelné úniky nebo poškození
• Měsíční vypouštění kondenzátu ze vzdušníku a odvodňovačů, pokud nejsou automatické
• Čtvrtletní čištění nebo výměna filtrů v jednotkách úpravy vzduchu
• Pololetní kontrola nastavení regulátorů tlaku a průtokových ventilů
• Roční komplexní audit netěsností ultrazvukovým detektorem

Profesionální tip: Nastavte kompresor nebo řídicí systém tak, aby mimo pracovní dobu automaticky snižoval tlak v síti na minimální hodnotu. Tato úprava nastavení rozvodu vzduchu snižuje úniky vzduchu a prodlužuje životnost těsnění, protože netěsnosti jsou přímo úměrné tlaku v systému.

Jaké jsou nejčastější chyby při nastavování rozvodu stlačeného vzduchu?

Chyby při nastavení rozvodu stlačeného vzduchu se projevují okamžitě nebo postupně jako zvýšená spotřeba energie, poruchy nářadí nebo nestabilní tlak. Znalost těchto chyb předchází nákladným opravám.

„Začátečníci i zkušení technici nejčastěji nechávají průtokové ventily plně otevřené. Výsledkem jsou náhlé nárazy do pneumatických válců, škubání a rychlé opotřebení těsnění." Zdroj: Huade

Nejčastější chyby a jejich důsledky:

• Ventily plně otevřené při spuštění. Optimální je nastavit ventil na čtvrt až polovinu otevření před uvedením do provozu. Plně otevřený ventil způsobuje náhlé škubání a poškození válců.
• Odbočky z dolní části potrubí. Kondenzát a nečistoty pak přirozeně stékají přímo do větví ke spotřebičům a poškozují nářadí.
• Poddimenzované potrubí při rozšíření kompresoru. Přidání výkonnějšího kompresoru bez zvětšení průřezu potrubí nevede ke zlepšení, ale ke zvýšení tlakových ztrát a hluku.
• Nedostatečný sklon potrubí. Vodorovné nebo špatně sklonění potrubí hromadí kondenzát, který způsobuje korozi a přenáší vlhkost ke spotřebičům.
• Absence pravidelné kontroly těsnosti. Úniky vzduchu se v čase zvětšují a bez pravidelného auditu mohou tvořit 20 až 30 % celkové produkce kompresoru.
• Chybějící dokumentace nastavení. Bez záznamu o nastavení tlaku a průtoku je diagnostika poruch výrazně obtížnější a časově náročnější.

Příklad z praxe: V průmyslové hale s lineárním rozvodem délky 80 metrů byl na vzdáleném konci naměřen pokles tlaku o 1,5 baru oproti kompresoru. Po přestavbě na okruhové vedení a správném nastavení ventilů klesl tlakový spád na 0,2 baru. Výsledkem bylo snížení nastaveného tlaku kompresoru o 1 bar a odpovídající úspora energie.

Klíčové poznatky

Správné nastavení rozvodu stlačeného vzduchu vyžaduje okruhovou architekturu, sklon potrubí 1 až 2 %, přesné přednastavení ventilů a pravidelný audit netěsností.

Zkušenosti ze servisní praxe: co skutečně rozhoduje

Za roky práce s průmyslovými rozvody stlačeného vzduchu jsem zjistil, že největší problémy nevznikají při instalaci, ale při pozdějších rozšířeních systému. Technik přidá novou větev, připojí výkonnější kompresor a předpokládá, že stávající potrubí kapacitu zvládne. Výsledkem je pokles tlaku na vzdálených odběrných místech a nespokojení operátoři, kteří hlásí, že nářadí „nemá výkon".

Druhá věc, která mě stále překvapuje, je podceňování nastavení ventilů. Správné nastavení polštáře ventilů zajišťuje plynulý pohyb pneumatických válců a minimalizuje opotřebení. Přitom stačí věnovat každému ventilu dvě minuty při uvádění do provozu. Metoda postupného otevírání od téměř zavřeného stavu je jednoduchá a každý technik ji zvládne bez speciálního vybavení.

Pravidelné audity netěsností jsou investice, která se vrátí do jednoho roku. Viděl jsem systémy, kde úniky tvořily čtvrtinu celkové produkce kompresoru. Majitelé si stěžovali na vysoké náklady na elektřinu, přitom řešení bylo přímočaré: systematická detekce a oprava úniků. Doporučuji zavést roční ultrazvukový audit jako standardní součást plánu údržby, nikoli jako reakci na poruchy.

Pro rozsáhlé systémy platí jedno pravidlo: dokumentujte každou změnu nastavení. Bez záznamu o původním nastavení tlaku a průtoku se při poruše ztrácí hodiny hledáním příčiny.

— Zdeněk

Komponenty a vybavení pro rozvody stlačeného vzduchu

Kompresory-vzduchotechnika nabízí kompletní sortiment pro instalaci a optimalizaci rozvodů stlačeného vzduchu v průmyslových i dílenských podmínkách.

Pro páteřní vedení a větve jsou k dispozici nástrčné trubky pro rozvody vzduchu v průměrech 15 až 28 mm, vhodné pro rychlou montáž bez svařování. Pro úpravu vzduchu na odběrných místech nabízíme jednotky úpravy vzduchu s filtrem, regulátorem a maznicí do 10 barů. Sortiment doplňují šroubové kompresory SCR s důrazem na energetickou úsporu a stabilní výkon. Technický tým Kompresory-vzduchotechnika poskytuje poradenství při návrhu rozvodu, výběru komponentů i optimalizaci stávajících systémů.

FAQ

Co je rozvod stlačeného vzduchu a jak funguje?

Rozvod stlačeného vzduchu je soustava potrubí a armatur, která přivádí vzduch z kompresoru ke spotřebičům. Vzduch proudí z kompresoru přes vzdušník, filtry a regulátory tlaku do páteřního vedení a odtud větvemi k jednotlivým odběrným místům.

Jaký sklon potrubí je správný pro odvod kondenzátu?

Profesní normy vyžadují sklon potrubí 1 až 2 % ve směru proudění vzduchu. Tento sklon umožňuje gravitaci odvádět kondenzát do sběračů a zabraňuje jeho hromadění v potrubí.

Jak správně nastavit průtokový ventil při spuštění systému?

Ventil nastavte téměř zavřený a pomalu ho otevírejte, dokud spotřebič nepracuje plynule. Optimální výchozí poloha je čtvrt až polovina otevření. Plně otevřený ventil způsobuje náhlé nárazy a poškození pneumatických válců.

Jak odhalit úniky vzduchu v rozvodu?

Úniky vzduchu se detekují ultrazvukovým detektorem nebo termální kamerou za provozu systému. Mýdlová voda je dostupná alternativa pro kontrolu spojů a fitinků při nižším tlaku.

Jak často provádět údržbu rozvodu stlačeného vzduchu?

Filtry a odvodňovače kontrolujte měsíčně, regulátory tlaku a ventily pololetně. Komplexní audit netěsností ultrazvukovým detektorem provádějte jednou ročně jako součást plánu preventivní údržby.
