Průvodce průmyslovým rozvodem vzduchu: efektivita provozu

TL;DR:

• Průmyslový rozvod vzduchu je důležitý systém, který ovlivňuje spotřebu energie a spolehlivost výroby.
• Správně navržené a nadimenzované potrubí s minimalizovanými tlakovými ztrátami a pravidelnou údržbou zvyšuje efektivitu a snižuje náklady.
• Kombinace potrubních systémů a mobilních filtrů spolu s prediktivní údržbou zásadně zlepšují provoz a snižují ztráty.

Průmyslový rozvod vzduchu bývá podceňován. Mnozí manažeři si pod tímto pojmem představí jen potrubí vedoucí od kompresoru k pracovním stanicím. Ve skutečnosti jde o komplexní technický systém, který přímo ovlivňuje spotřebu energie, spolehlivost výroby a bezpečnost provozu. Špatně navržený nebo zanedbávaný rozvod může způsobit ztráty 20 až 40 % stlačeného vzduchu pouhou netěsností, což se okamžitě projeví na nákladech. V tomto průvodci najdete popis základních principů, přehled komponentů, srovnání typů systémů, volbu materiálu a praktické tipy pro maximální efektivitu.

Obsah

• Co je průmyslový rozvod vzduchu a jak funguje
• Hlavní komponenty průmyslového rozvodu vzduchu a jejich význam
• Volba materiálu potrubí
• Typy průmyslových rozvodů vzduchu: potrubní vs. bezpotrubní systémy
• Dimenzování a instalace rozvodu
• Efektivita, optimalizace a údržba průmyslových rozvodů vzduchu
• Pohled odborníka: Co většina firem podceňuje na rozvodech vzduchu

Klíčové Poznatky

Co je průmyslový rozvod vzduchu a jak funguje

Průmyslový rozvod vzduchu je soustava zařízení a vedení, která přivádí stlačený vzduch z místa výroby (kompresoru) až ke koncovým spotřebičům. Patří sem pneumatické nářadí, automatizované linky, trysky, ventily a další zařízení. Systém začíná u kompresoru, pokračuje přes vzdušník (tlakový zásobník), filtraci, úpravné jednotky a potrubní vedení, až skončí u konkrétního spotřebiče.

Správně navržený rozvod zajišťuje stabilní tlak na všech odběrných místech, minimální tlakové ztráty a čistý vzduch bez vlhkosti a pevných částic. Každý článek řetězu musí být dimenzován podle skutečné spotřeby a provozního tlaku.

Základní součásti systému:

• Kompresor (šroubový, pístový nebo lamelový)
• Vzdušník pro vyrovnávání tlakových špiček
• Chladič stlačeného vzduchu
• Filtry (předfiltry, jemné filtry, filtry aktivního uhlí)
• Adsorpční nebo chladivový sušič
• Potrubní vedení (ocelové, hliníkové nebo plastové)
• Regulátory tlaku a koncové armatury
• Pneumatická nářadí a spotřebiče

Jedním ze základních principů funkce je správná topologie potrubí. Okruhové (prstencové) vedení zásobuje spotřebiče ze dvou stran současně, čímž zajišťuje rovnoměrné zásobování i při nerovnoměrném odběru a výrazně snižuje tlakový spád. Slepé větve jsou zdrojem kondenzátu a nižšího tlaku na konci trasy. Přímé (větvené) vedení je jednodušší na instalaci a hodí se pro menší dílny s jedním či dvěma spotřebiči, pro haly s více odběrnými místy je standardem okruhový systém.

Při vysoké prašnosti nebo pohybu obsluhy v hale jsou bezpotrubní filtrační věže efektivnější variantou než klasická potrubní filtrace. Moderní trend prediktivní údržby s využitím ultrazvukových detektorů navíc umožňuje odhalit úniky nebo poškozené těsnění dříve, než způsobí výpadek.

Pro většinu průmyslových provozů jsou vhodné potrubní rozvody vzduchu z hliníkových profilů. Nabízejí odolnost vůči korozi, nízký hydraulický odpor a snadnou montáž. Ocelové rozvody jsou volbou tam, kde jsou vyšší provozní tlaky nebo kde potrubí prochází mechanicky namáhanými úseky.

Zásadním faktorem je správné sklonování horizontálních vedení, minimálně 1 % (ideálně 1 až 2 %) ve směru toku vzduchu. Kondenzát tak odtéká do odlučovačů a neshromažďuje se v kritických místech, kde by mohl poškodit spotřebiče nebo způsobit mikrobiální kontaminaci. Odbočky veďte vždy z horní strany hlavního potrubí, aby kondenzát a nečistoty nestékaly přímo do větví ke spotřebičům. Každá slepá větev a nejnižší body rozvodu musí mít odvod kondenzátu, nejlépe automatický.

Hlavní komponenty průmyslového rozvodu vzduchu a jejich význam

Po základním popisu systému se zaměříme na jednotlivé prvky, které jej tvoří. Každý komponent plní specifickou funkci a jeho selhání nebo nesprávné dimenzování ovlivňuje celý řetězec.

Pořadí správné instalace komponent:

1. Kompresor (zdroj stlačeného vzduchu)
2. Chladič výtlačného vzduchu (snížení teploty, srážení vlhkosti)
3. Vzdušník (vyrovnávání tlakových špiček, odlučování kondenzátu)
4. Hrubý předfiltr (záchyt pevných částic a kapkové vlhkosti)
5. Sušič (adsorpční nebo chladivový)
6. Jemný filtr a filtr aktivního uhlí (podle požadavků na čistotu vzduchu)
7. Potrubní rozvod k odběrným místům
8. Regulátory tlaku před spotřebiči
9. Úpravné jednotky (filtr, regulátor, maznice) přímo u nástrojů

Filtrace vzduchu je klíčová nejen pro spolehlivost strojů, ale i pro bezpečnost a zdraví pracovníků. Vzduch kontaminovaný olejem, prachem nebo vlhkostí může způsobit onemocnění dýchacích cest nebo poškození citlivých automatizačních prvků. Kvalitu stlačeného vzduchu definuje norma ISO 8573-1, která rozděluje znečištění do tříd podle obsahu pevných částic, vlhkosti a oleje. Filtrační a sušicí prvky umisťujte co nejblíže kompresoru, aby zbytek rozvodu pracoval již s upraveným vzduchem.

Úpravné jednotky vzduchu kombinují filtr, regulátor a maznici (FRL) do jednoho kompaktního celku přímo před spotřebičem. Zajišťují finální úpravu vzduchu a chrání pneumatické nářadí před nečistotami a nevhodným tlakem. V osvědčeném průmyslovém uspořádání centrální filtr odstraní hrubé nečistoty a vlhkost u zdroje, lokální regulátory pak doladí tlak přesně podle potřeby konkrétního stroje.

Volba materiálu potrubí

Volba materiálu neovlivňuje jen pořizovací cenu, ale hlavně tlakový spád, který se promítá do spotřeby elektřiny po celou životnost rozvodu. Čím drsnější vnitřní povrch, tím vyšší odpor proti proudění a tím větší pokles tlaku mezi kompresorem a nářadím.

• Hliník – standard pro páteřní rozvody v dílnách i průmyslu. Hladký vnitřní povrch, nízký tlakový spád, žádná koroze ani při kondenzaci, montáž lisovanými nebo nástrčnými tvarovkami bez svařování.
• Pozinkovaná ocel – nejlevnější volba pro krátké, jednoduché instalace. Vnitřní drsnost je vyšší, zinkový povlak časem degraduje a vnitřní koroze zhoršuje kvalitu vzduchu i drsnost stěn.
• Nerezová ocel – první volba pro potravinářství, farmacii a agresivní prostředí. Dražší a náročnější na svařování, ale prakticky neomezená odolnost proti korozi, vysokým teplotám i tlakům.
• Plasty (PA, PU, PP) – hladký povrch blízký hliníku, lehké, rychlá montáž nástrčnými spojkami. Omezením je nižší maximální provozní tlak a teplota, hodí se pro kratší větve a flexibilní přípojky nářadí.

Investice do dražšího materiálu se vyplatí ve vícesměnném nepřetržitém provozu, kde se rozdíl v pořizovací ceně mezi ocelí a hliníkem vrátí během několika let díky nižšímu tlakovému spádu. U příležitostného provozu v malé dílně naopak nižší pořizovací cena oceli nebo plastu často dává větší smysl.

Profesionální tip: V systémech s vyšší koncentrací oleje (nad zhruba 5 mg/m³) volte O-kroužky z fluorkaučuku (FPM) místo běžného EPDM, které olej postupně degraduje. Před objednávkou rychlospojek ověřte typ profilu (např. EURO, ARO) — smíchání dvou nekompatibilních profilů v jednom rozvodu je jedna z nejčastějších chyb při dovybavování starších dílen.

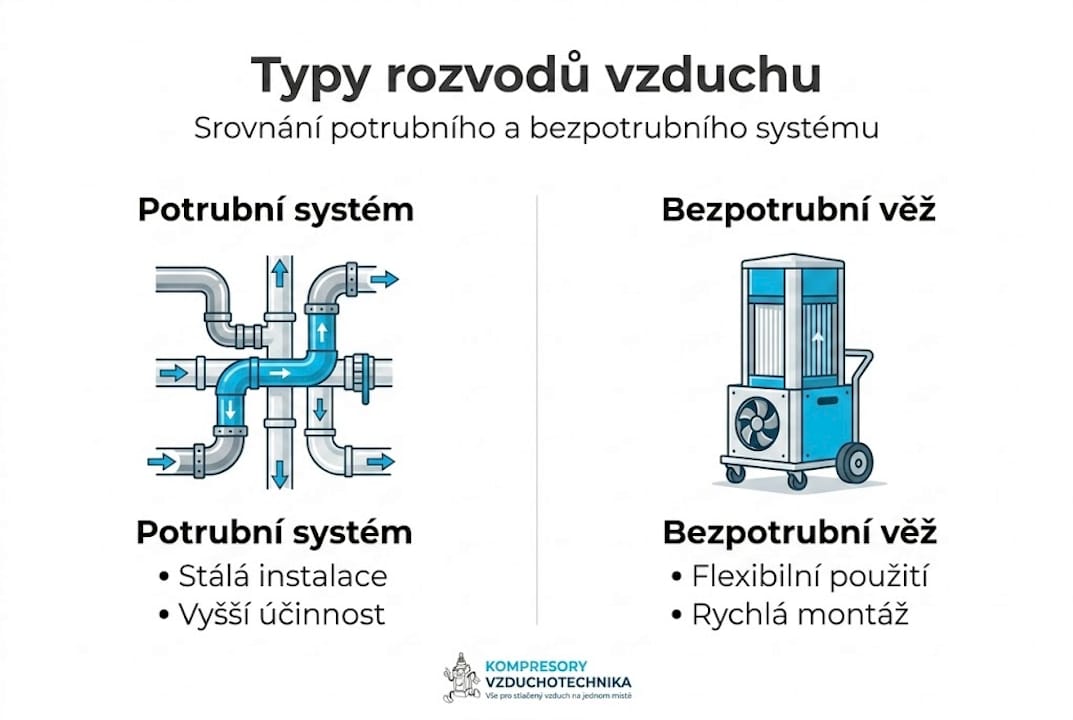

Typy průmyslových rozvodů vzduchu: potrubní vs. bezpotrubní systémy

Volba správného typu rozvodu závisí na charakteru provozu, prostorových podmínkách a požadavcích na flexibilitu.

Potrubní systémy jsou standardem pro pevné průmyslové instalace. Hliníkové nebo ocelové potrubí vede stlačený vzduch po celé hale, přičemž odběrná místa jsou pevně stanovena. Výhodou je vysoká kapacita přenosu, nízké tlakové ztráty a dlouhá životnost instalace.

Bezpotrubní filtrační věže (prostorová filtrace, tzv. zaplavování výrobních hal) jsou vhodné zejména tam, kde je potrubní instalace nepraktická nebo kde se podmínky provozu mění. Tyto jednotky pracují samostatně a filtrují vzduch přímo v pracovní zóně.

Prašné provozy, jako jsou dřevoobráběcí dílny, slévárny nebo textilní výroby, generují velké množství pevných částic. V těchto podmínkách bezpotrubní filtrační věže chrání pracovní prostředí efektivněji než pevné potrubí, protože filtraci provádějí přímo v místě vzniku znečištění.

Kde má který systém nejlepší výsledky:

• Potrubní systémy: výrobní linky s pevnými pracovišti, lisovny, lakovny, autoservisy
• Bezpotrubní věže: dřevoobráběcí provozy, sklady s pohybem materiálu, dočasná pracoviště
• Kombinace obou: velké haly s pevnou výrobou a mobilními pracovišti

Potrubní systémy pro dílny s průměrem 22 mm pokrývají většinu dílenských provozů s pneumatickým nářadím. Pro rozsáhlejší průmyslové instalace je nutné provést hydraulický výpočet, který zohlední délky tras, počet odběrných míst a maximální současný odběr.

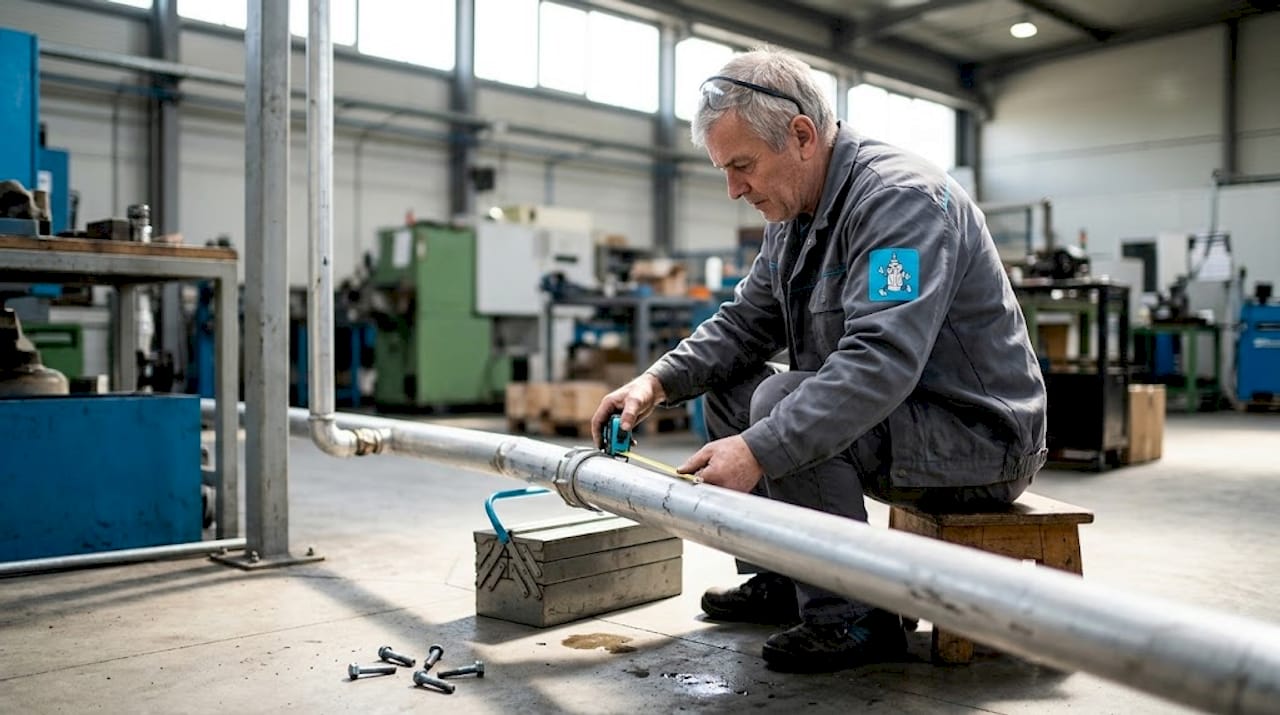

Dimenzování a instalace rozvodu

Průměr potrubí a rychlost proudění rozhodují o tom, zda bude rozvod tichý a úsporný, nebo bude kompresor běžet zbytečně na vyšší tlak. Fyzika je neúprosná: zdvojnásobení průměru potrubí snižuje tlakové ztráty přibližně 32krát (podle páté mocniny rychlosti vzduchu). Zdánlivě malé zvětšení průměru proto přináší dramatické energetické úspory.

Průměr potrubí volte vždy s rezervou 20 až 30 % nad aktuální spotřebu. Výrobní kapacity rostou a přestavba potrubí je výrazně nákladnější než mírné předimenzování při první instalaci. Pro lisy a velkokapacitní spotřebiče počítejte s průměrem 50 mm a výše, pro dílenské rozvody postačí 22 až 28 mm.

Orientační doporučené průměry podle délky a průtoku:

Hodnoty jsou orientační, přesný výpočet závisí na počtu odběrných míst, tlaku a druhu nářadí.

Orientační rychlosti proudění:

• Hlavní páteřní rozvod: 6 až 10 m/s, aby tlakový spád zůstal nízký i na dlouhých trasách
• Vedlejší větve a přípojky: do 15 m/s, kde už mírně vyšší rychlost nevadí kvůli kratší délce
• Přípojky k nářadí: krátké úseky, kde rozhoduje spíš průměr hadice

Každé koleno, T-kus nebo zúžení přidává místní odpor, který se počítá jako ekvivalentní délka rovného potrubí. Ostrá 90° kolena zvyšují ztrátu výrazně víc než širokopoloměrové oblouky, proto se v kvalitních instalacích prakticky nepoužívají.

Postup montáže a uvedení do provozu:

1. Nakreslete schéma s vyznačením kompresoru, vzdušníku, všech odběrných míst, filtrů, regulátorů a odvodňovačů kondenzátu.
2. Dimenzujte průřezy potrubí s rezervou. Instalujte páteřní vedení ve sklonu 1 až 2 % ve směru proudění.
3. Montujte nástrčné nebo lisované spoje: trubku odřízněte na délku, odjehlete řez a zasuňte do spojky až na doraz. Bezšroubové systémy jsou tlakově odolné běžně do 15 barů a nevyžadují svařování ani pájení.
4. Upevňujte potrubí objímkami v intervalech maximálně 1,5 m u horizontálních a 2 m u vertikálních úseků. Objímky tlumí vibrace a nesmí potrubí deformovat.
5. Odbočky veďte T-kusem z horní strany potrubí, na nejnižší body a konce slepých větví umístěte sběrače kondenzátu.
6. Průtokové ventily před spuštěním přednastavte na čtvrt až polovinu otevření a pomalu otevírejte za provozu. Plně otevřený ventil způsobuje náhlé nárazy do pneumatických válců a rychlé opotřebení těsnění.
7. Tlak do systému uvádějte postupně, ne najednou na provozní hodnotu.

Tlaková zkouška: uzavřete všechna odběrná místa, natlakujte systém na provozní tlak a nechte jej stabilizovat minimálně 30 minut (u větších instalací až 24 hodin). Pokles tlaku by neměl překročit 0,2 baru. Každý spoj zkontrolujte mýdlovým roztokem nebo ultrazvukovým detektorem a všechny netěsnosti odstraňte před trvalým provozem. Finální nastavení tlaku a průtoku na každém odběrném místě zdokumentujte pro potřeby budoucí diagnostiky.

Pozor na tepelnou roztažnost: hliníkové i plastové trasy potřebují dilatační úseky, jinak vznikají netěsnosti v místě spojů. Pokud rozvod vede přes nevytápěný sklad nebo venkovní prostor, izolujte i krátké úseky — rozdíl teplot mezi kompresorovnou a venkovním potrubím je nejčastější příčinou kondenzace uvnitř systému.

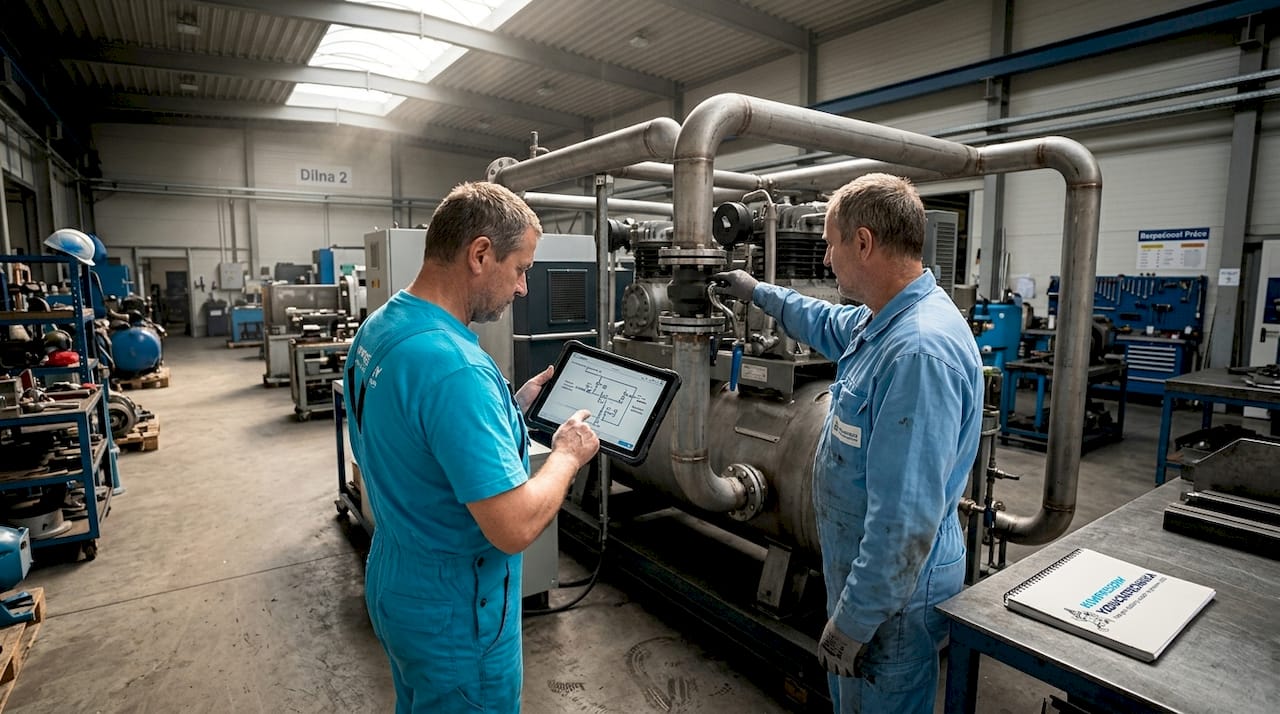

Efektivita, optimalizace a údržba průmyslových rozvodů vzduchu

Efektivní rozvod vzduchu není jen správně navržený systém, ale i správně provozovaný a udržovaný.

Nejčastější příčiny ztrát a neefektivity: Úniky vzduchu z netěsných spojů, poškozených hadic nebo opotřebených těsnění tvoří největší položku zbytečných nákladů. Neudržované systémy ztrácejí 20 až 40 % vyrobeného stlačeného vzduchu pouhou netěsností. Každý bar zbytečného přetlaku zvyšuje spotřebu energie kompresoru přibližně o 7 %. Nevhodně nastavený pracovní tlak (příliš vysoký) je tedy přímá ztráta.

Kroky k vyšší efektivitě:

1. Pravidelný audit systému: zmapování všech odběrných míst, tras a spotřebičů
2. Detekce úniků ultrazvukovým detektorem v celé trase rozvodu
3. Oprava netěsností a výměna opotřebených těsnění
4. Optimalizace nastavení pracovního tlaku na minimum nutné pro konkrétní spotřebiče
5. Kontrola a výměna filtrů podle skutečného znečištění, ne jen podle kalendáře
6. Zavedení monitorování tlaku v klíčových bodech systému
7. Pravidelná kalibrace regulátorů tlaku a pojistných ventilů
8. Dokumentace spotřeby a vytvoření výchozí hodnoty pro srovnání

Doporučené cykly preventivní údržby:

• Týdenní vizuální kontrola spojů a hadic, vypouštění kondenzátu ze vzdušníku a odvodňovačů (pokud nejsou automatické)
• Čtvrtletní čištění nebo výměna filtrů v jednotkách úpravy vzduchu
• Pololetní kontrola nastavení regulátorů tlaku a průtokových ventilů
• Roční komplexní audit netěsností ultrazvukovým detektorem a kalibrace

Optimalizace spotřeby vzduchu je systematický proces s měřitelnými výsledky. Firmy, které zavedly pravidelný monitoring a audit, reportují snížení nákladů na stlačený vzduch o 15 až 30 % bez nutnosti investice do nových kompresorů.

Profesionální tip: Zaměřte se nejprve na prevenci úniků. Ultrazvukový detektor je investice, která se vrátí v řádu měsíců. Proveďte měření za provozu pod tlakem, každý nalezený únik zaznamenejte do mapy systému a opravu pak provádějte plánovaně, bez neplánovaných odstávek. Nastavte kompresor tak, aby mimo pracovní dobu automaticky snižoval tlak v síti na minimum — netěsnosti jsou přímo úměrné tlaku, takže tím snížíte úniky a prodloužíte životnost těsnění.

Monitorování tlaku v reálném čase pomocí datových loggerů umožňuje okamžitou reakci na anomálie. Náhlý pokles tlaku v části systému signalizuje buď vysoký odběr, nebo nový únik. Eliminace úniku vzduchu se vyplatí řešit systematicky — každý odstraněný únik snižuje zatížení kompresoru, prodlužuje jeho životnost a přímo snižuje spotřebu elektrické energie.

Pohled odborníka: Co většina firem podceňuje na rozvodech vzduchu

Největší chybou, kterou vidíme v provozech opakovaně, je jednorázový přístup k rozvodu vzduchu. Firma investuje do nového potrubí nebo kompresoru, a pak systém po léta nekontroluje. Rozvod vzduchu ale není statická infrastruktura. Mění se zatížení, přibývají spotřebiče, stárnou těsnění.

Nejčastější problém nevzniká při montáži, ale při pozdějších rozšířeních. Technik přidá novou větev, připojí výkonnější kompresor a předpokládá, že stávající potrubí kapacitu zvládne. Výsledkem je pokles tlaku na vzdálených odběrných místech a operátoři hlásící, že nářadí „nemá výkon". V praxi jsme na 80metrové lineární trase naměřili pokles tlaku o 1,5 baru oproti kompresoru — po přestavbě na okruhové vedení a správném nastavení ventilů klesl tlakový spád na 0,2 baru a bylo možné snížit nastavený tlak kompresoru o celý 1 bar s odpovídající úsporou energie.

Podceňuje se také samotný výběr materiálu. Firmy řeší jen pořizovací cenu trubek, přitom rozhodnutí, které se promítne do faktury za elektřinu, je tlakový spád a kvalita vzduchu. Výměna staré zkorodované oceli za hliník dokáže snížit spotřebu kompresoru, aniž byste měnili jediný stroj.

Monitoring a pravidelná analýza ztrát jsou v praxi výjimkou, ne pravidlem. Přitom efektivita pneumatických systémů závisí na stavu celého rozvodu, nikoliv jen kompresoru. Vzdušník, filtry a potrubní spoje jsou stejně důležité jako samotný zdroj vzduchu. Roční ultrazvukový audit doporučuji zavést jako standardní součást plánu údržby, ne jako reakci na poruchu.

Řešení pro váš rozvod vzduchu

Na Kompresory-vzduchotechnika.cz najdete kompletní sortiment pro průmyslový rozvod vzduchu: od kompresorů MARK pro náročné provozy, přes trubky pro rozvod vzduchu různých průměrů, až po filtraci, úpravné jednotky a příslušenství. Výhodou kompletního řešení z jednoho místa je vzájemná kompatibilita komponent.

Naši specialisté pomohou s dimenzováním systému, výběrem komponent i řešením konkrétních provozních situací. Popište aktuální stav rozvodu a plánované spotřebiče a získáte konkrétní doporučení na míru.
