Diagnostické nástroje pro kompresory: kompletní seznam pro techniky

Pro rychlou diagnostiku kompresoru potřebuje technik tyto základní nástroje: manometr, průtokoměr, ultrazvukový detektor úniků, měřič vibrací, termokameru, sadu pro odběr a analýzu oleje, digitální multimetr s klešťovým ampérmetrem, datalogger a servisní kit. Každý z nich pokrývá jinou vrstvu poruchy a společně tvoří kompletní seznam diagnostických nástrojů ke kompresoru, který umožňuje rychlou lokalizaci závady bez zbytečného demontování.

Proč právě tyto nástroje? Každý zachytí jiný typ selhání. Manometr odhalí pokles výkonu za sekundy, ultrazvuk najde únik, který by jinak zůstal skrytý týdny, a analýza oleje varuje před abrazivním opotřebením dříve, než se projeví teplotou nebo vibracemi.

Profesionální tip: Při příjezdu na místo kontrolujte v tomto pořadí: tlak → úniky → vibrace → teplota → elektrika. Tato sekvence šetří čas a vylučuje nejčastější příčiny závad od nejlevnějšího měření k nejnákladnějšímu.

Klíčové poznatky

Správně sestavený seznam diagnostických nástrojů ke kompresoru, pravidelná kalibrace a multiparametrický protokol měření je základem spolehlivého provozu a prediktivní údržby.

Obsah

• Jaké nástroje měří tlak a průtok u kompresoru?
• Jak spolehlivě odhalit úniky vzduchu v kompresoru?
• Co prozradí vibrace kompresoru a jak je měřit?
• Kdy a jak použít termokameru na kompresoru?
• Proč je analýza oleje klíčová pro prediktivní údržbu?
• Jaké elektrické přístroje potřebujete pro diagnostiku kompresoru?
• Jak sbírat dlouhodobá data a proč je datalogging nezbytný?
• Co musí obsahovat servisní sada pro kompresor?
• Jak vybrat diagnostické nástroje pro dílnu: checklist
• Jak sestavit multiparametrický diagnostický protokol?
• Jaké jsou požadavky na kalibraci měřidel v ČR?
• Kde koupit diagnostické nástroje v ČR?
• Zkušenosti z praxe: co technikům skutečně pomáhá
• Kompresory-vzduchotechnika: nástroje, servis a poradenství na jednom místě
• Užitečné zdroje a doporučená literatura
• Kompresory-vzduchotechnika: diagnostické nástroje a servis pro váš provoz
• Časté dotazy

Jaké nástroje měří tlak a průtok u kompresoru?

Manometr a diferenční tlakoměr jsou výchozím bodem každé diagnostiky. Manometr ověří, zda kompresor dosahuje jmenovitého tlaku; diferenční tlakoměr změří tlakový spád přes filtr nebo sušičku a okamžitě ukáže zanesení. Průtokoměr pak potvrdí, zda skutečný výkon odpovídá štítkovým hodnotám.

Klíčová kritéria při výběru:

• Měřicí rozsah: musí pokrýt provozní tlak zařízení s rezervou (typicky 0–16 bar nebo 0–25 bar pro průmyslové aplikace)
• Třída přesnosti: pro servisní měření třída 1,0 nebo lepší; pro provozní indikaci postačí třída 2,5
• Připojení: standardní závit G 1/4" nebo G 1/2" pro většinu průmyslových kompresorů; NPT pro importovaná zařízení
• Robustnost: nerezové pouzdro nebo plastový kryt s tlumičem vibrací pro dílnu

Průtokoměr se nasazuje při podezření na pokles výkonu nebo při energetickém auditu. Vortexové nebo ultrazvukové průtokoměry zvládají měření bez přerušení provozu. Podrobný postup měření tlaku popisuje průvodce měřením tlaku.

Profesionální tip: Diferenční tlakoměr zapojte trvale přes filtrační jednotku. Jakmile spád překročí výrobcem doporučenou hodnotu (obvykle 0,3–0,5 bar), filtr vyměňte bez čekání na plánovanou prohlídku.

Jak spolehlivě odhalit úniky vzduchu v kompresoru?

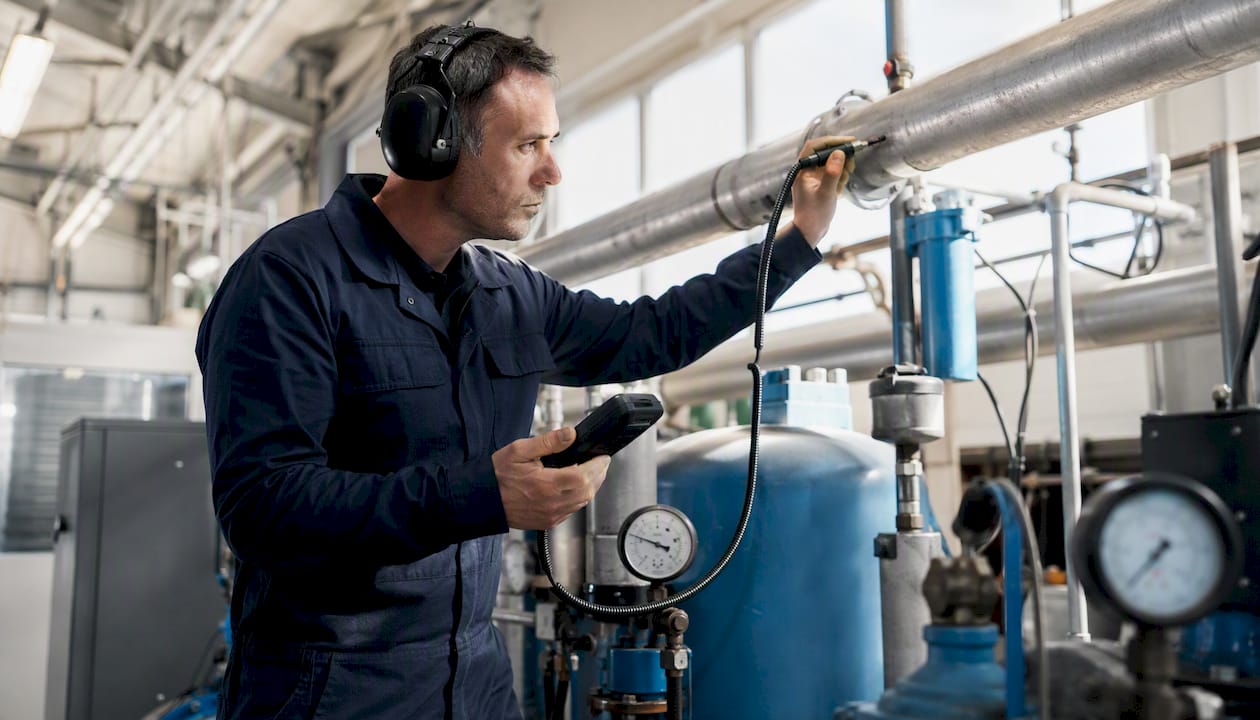

Úniky vzduchu jsou nejčastější příčinou zbytečné spotřeby energie. Ultrazvukový detektor zachytí vysokofrekvenční šum unikajícího vzduchu i v hlučném provozu, kde mýdlový test selže. Citlivé přístroje detekují úniky od zlomků l/min a umožňují mapování celého rozvodu.

Kdy použít ultrazvuk a kdy stačí tlakový test:

• Ultrazvukový detektor: hlučné prostředí, těžko přístupná místa, rychlé prohledání celé trasy potrubí
• Mýdlový roztok: ověření konkrétního spoje po opravě, nízkonákladová kontrola při odstavení
• Tlakový poklesový test: celková bilance systému; kompresor odstaví, zaznamená se pokles tlaku za čas

Praktické tipy pro práci s ultrazvukovým detektorem:

• Citlivost nastavte na střední hodnotu a postupně zvyšujte; příliš vysoká citlivost zachytí i mechanický hluk ložisek
• Výsledky zaznamenejte do dataloggeru nebo fotodokumentace s GPS polohou pro mapování úniků v čase
• Při práci pod tlakem vždy dodržujte BOZP: nikdy nesměrujte proud vzduchu na osoby, používejte ochranné brýle

Profesionální tip: Po opravě úniku proveďte kontrolní ultrazvukové měření za provozu. Opravené místo může stále vydávat reziduální šum z poškozené těsnící plochy, který mýdlový test nezachytí.

Postup opravy po nalezení úniku popisuje průvodce opravou úniků vzduchu.

Co prozradí vibrace kompresoru a jak je měřit?

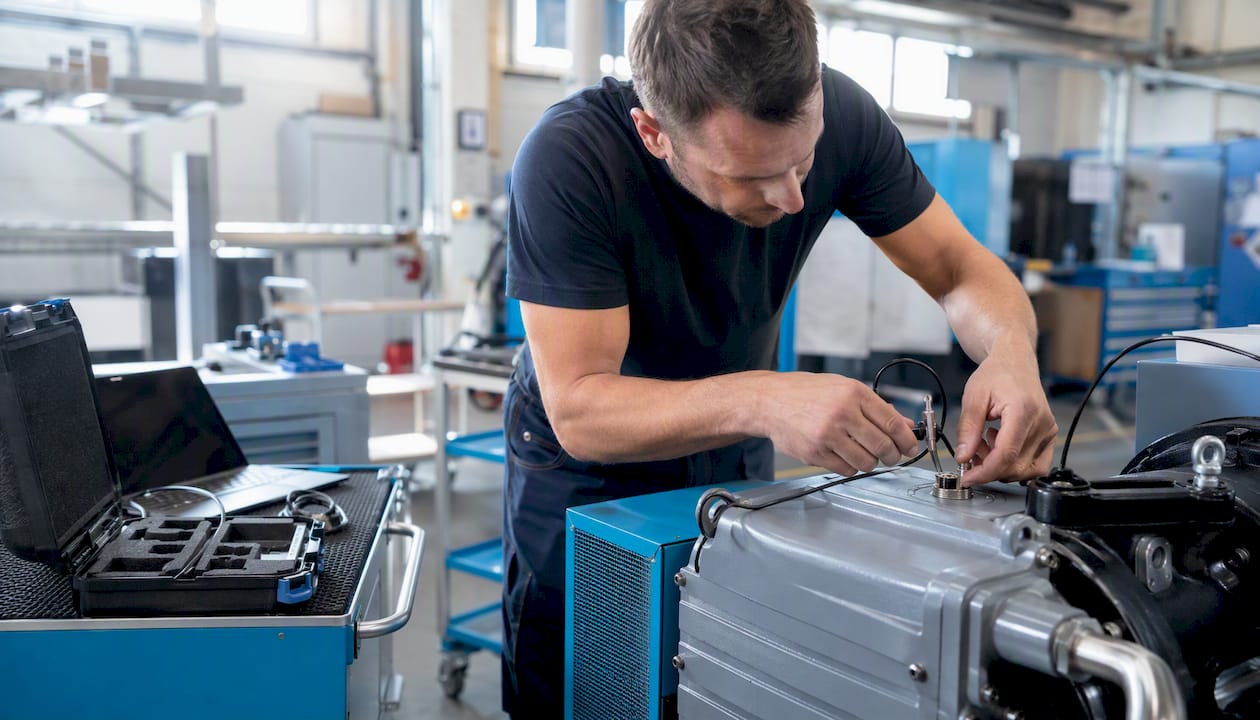

Vibrodiagnostika odhaluje opotřebení ložisek, nevyváženost rotoru a uvolněné spoje dříve, než způsobí havárii. Kombinace čtyř diagnostických metod (vibrodiagnostika, tribodiagnostika, termodiagnostika a parametrická měření) umožňuje komplexní posouzení technického stavu kompresoru, jak ukazují výzkumy VŠB.

Základní spektrální znaky, které technik musí znát:

• Harmonické otáček (1×, 2×, 3× RPM): nevyváženost, nesouosost hřídele
• Ložiskové charakteristiky (BPFI, BPFO, BSF): poškození vnitřního nebo vnějšího kroužku ložiska
• Rezonanční píky: uvolněné části rámu nebo základové desky

Při výběru přístroje sledujte frekvenční rozsah odpovídající otáčkám kompresoru, možnost připojení k PC a dostupnost softwaru pro archivaci spekter. Více o interpretaci spekter najdete v průvodci sledování vibrací.

Profesionální tip: Měřte vždy na stejných bodech a ve stejném směru (axiálně, radiálně). Konzistentní měřicí místa jsou důležitější než přesnost samotného přístroje — trend je klíčový.

Kdy a jak použít termokameru na kompresoru?

Termokamera zachytí přehřívající se ložisko, netěsnost olejové cesty nebo nedostatečné chlazení za sekundy, bez kontaktu se zařízením. Kontaktní teploměr postačí pro jednorázové ověření konkrétního bodu; termokamera je nezbytná při mapování celé stanice nebo při hledání neznámého zdroje tepla.

Základní parametry pro výběr:

• Rozlišení detektoru: minimálně 160×120 px pro dílnu; 320×240 px a více pro přesnou analýzu
• Přesnost: ±2 °C nebo ±2 % (vyšší hodnota platí)
• Emisivita: nastavitelná; pro kovové povrchy kompresoru typicky 0,7–0,9; nesprávná emisivita způsobí systematickou chybu měření
• Teplotní rozsah: alespoň −20 °C až +350 °C pro průmyslové použití

Postup vytvoření tepelné mapy kompresorové stanice:

• Měřte za ustáleného provozního stavu (minimálně 30 minut po spuštění)
• Zaznamenejte referenční snímky při normálním stavu pro pozdější srovnání
• Zkontrolujte elektrické rozvaděče, chladiče, olejové filtry a ložiskové domečky

Profesionální tip: Nastavte emisivitu před každým měřením. Lesklý povrch kompresoru může ukazovat teplotu o 20–30 °C nižší, než je skutečná.

Proč je analýza oleje klíčová pro prediktivní údržbu?

Laboratorní rozbor oleje odhalí abrazivní částice z opotřebení ložisek dříve, než se porucha projeví zvýšenou teplotou nebo vibracemi. Přesný odběr vzorku a tribodiagnostika tak tvoří nejrannější varovný systém dostupný pro šroubové i pístové kompresory.

Sledované parametry při analýze:

• Kovové opotřebení (Fe, Cu, Al, Cr): indikuje typ a místo opotřebení
• Částicová kontaminace: počet a velikost pevných částic (ISO 4406)
• Viskozita: odchylka od specifikace signalizuje degradaci nebo záměnu oleje
• Přítomnost vody nebo chladiva: způsobuje korozi a zrychlené opotřebení

Doporučené intervaly odběru: každých 500–1 000 provozních hodin nebo při podezření na závadu. Odběr standardizujte: vždy ze stejného vzorkovacího portu, za provozu, do čistých vzorkovacích lahviček. Výběr správného oleje ovlivňuje výsledky analýzy, proto doporučujeme prostudovat průvodce výběrem oleje.

Jaké elektrické přístroje potřebujete pro diagnostiku kompresoru?

Elektrodiagnostika odhalí problémy v napájení motoru, asymetrii fází a poruchy spouštěče dříve, než způsobí přehřátí nebo výpadek. Základní sada zahrnuje čtyři přístroje:

• Digitální multimetr: měření napětí, odporu, kontinuity; nezbytný základ každé dílny
• Klešťový ampérmetr: měření provozního proudu bez přerušení obvodu; odhalí přetížení nebo asymetrii fází
• Megometr (izolační odpor): kontrola izolace vinutí motoru; hodnota pod 1 MΩ signalizuje riziko průrazu
• Přenosný osciloskop: analýza průběhu spouštěcích proudů a detekce harmonického zkreslení

Rychlá kontrola napájení: změřte napětí na všech třech fázích při zatíženém kompresoru.

Bezpečnostní upozornění: Při práci s napětím nad 50 V AC vždy používejte osobní ochranné pomůcky (izolované rukavice, ochranné brýle), pracujte podle ČSN EN 50110 a nikdy neměřte sami bez asistence druhé osoby.

Jak sbírat dlouhodobá data a proč je datalogging nezbytný?

Jednorázové měření zachytí stav v daném okamžiku; datalogger odhalí opakující se události, trendy a korelace mezi parametry. Pro diagnostiku přerušovaných poruch nebo ověření účinnosti opravy je datalogging nenahraditelný.

Běžně používané senzory a jejich konfigurace:

• Tlakové sondy: rozsah 0–16 bar, přesnost ±0,5 %, vzorkovací frekvence 1–10 Hz pro sledování pulzací
• Teplotní sondy (PT100, termočlánky): rozsah −50 °C až +200 °C, přesnost ±0,5 °C
• Otáčkoměr (optický nebo magnetický): sledování RPM a detekce prokluzu řemene
• Akcelerometr pro datalogging: kontinuální záznam vibrací pro trendování

Vzorkovací frekvenci nastavte podle sledovaného jevu: pro tlakové pulzace stačí 10 Hz, pro vibrační analýzu potřebujete minimálně 2× nejvyšší sledovanou frekvenci (Nyquistův teorém). Délku záznamu volte tak, aby pokryla minimálně tři kompletní pracovní cykly kompresoru. Srovnání metod měření průtoku v systému popisuje průvodce testováním průtoku.

Co musí obsahovat servisní sada pro kompresor?

Servisní kit pro šroubový nebo pístový kompresor je základ každé plánované prohlídky. Použití nekvalitních náhrad těsnění vede k opakovaným netěsnostem, které se obtížně diagnostikují a prodražují servis.

Základní servisní kit pro šroubový kompresor:

• O-kroužky a plochá těsnění (sada pro daný model a výrobní rok)
• Olejové těsnění hřídele (mechanická ucpávka)
• Vzduchový a olejový filtr
• Separátor oleje
• Pojistný ventil (pokud je součástí výměnného plánu)

Speciální servisní nástroje:

• Stahovák řemenice: pro demontáž bez poškození hřídele nebo náboje
• Přípravek pro montáž těsnění hřídele: zajistí správné dosednutí bez deformace
• Momentový klíč: utahování šroubů na předepsaný moment podle servisního manuálu

Praktické tipy pro bezpečnou demontáž: před zahájením práce odtlakujte systém a odpojte přívod elektrické energie. Označte všechny díly a jejich polohu před demontáží. Šrouby utahujte křížem a ve dvou průchodech na předepsaný moment.

Jak vybrat diagnostické nástroje pro dílnu: checklist

Před nákupem projděte tento checklist. Ušetří vám zklamání z přístroje, který nesplní očekávání v provozu.

1. Měřicí rozsah vs. provozní hodnoty: ověřte, že rozsah přístroje pokryje maximální provozní hodnoty vašeho kompresoru s 20% rezervou
2. Třída přesnosti a rozlišení: pro servisní diagnostiku vyžadujte specifikaci přesnosti v dokumentaci, ne jen v marketingovém popisu
3. Robustnost a krytí IP: dílna vyžaduje minimálně IP54; vlhké nebo prašné prostředí IP65 a výše
4. Dostupnost kalibrace v ČR: ověřte, zda dodavatel nebo akreditované středisko (ISO 17025) kalibraci nabízí a za jak dlouho
5. Kompatibilita datových formátů: přístroje s USB nebo Bluetooth výstupem usnadní archivaci a analýzu dat

Otázky pro dodavatele:

• Jsou k dispozici náhradní díly a baterie pro přístroj v ČR?
• Dodáváte kalibrační list s každým přístrojem?
• Nabízíte školení nebo technickou podporu po nákupu?

Červené vlajky při nákupu: chybějící servisní dokumentace, nemožnost kalibrace v ČR, neurčité specifikace přesnosti (např. „±5 dgt“ bez uvedení rozsahu).

Jak sestavit multiparametrický diagnostický protokol?

Výzkum šesti šroubových kompresorů na VŠB prokázal, že kombinovaný přístup snižuje riziko neplánovaných výpadků a prodlužuje životnost jednotek. Klíčem je správné pořadí měření a křížová korelace výsledků.

Doporučené pořadí při standardní prohlídce:

1. Tlak a průtok: ověření základního výkonu, detekce poklesu kapacity
2. Ultrazvuková detekce úniků: prohledání celého rozvodu za provozu
3. Vibrodiagnostika: měření na ložiskových místech, záznam spektra
4. Termodiagnostika: termokamera na chladiče, ložiska, elektrické rozvaděče
5. Odběr vzorku oleje: standardizovaný odběr pro laboratorní analýzu
6. Elektrotesty: měření napájení, asymetrie fází, izolačního odporu

Křížová korelace výsledků: zvýšená teplota ložiska + změna vibračního spektra + kovové částice v oleji tvoří jednoznačný důkaz poruchy ložiska. Každý parametr sám o sobě může mít jiné vysvětlení; kombinace tří signálů eliminuje falešné poplachy.

Multiparametrická diagnostika kombinuje vibrodiagnostiku, tribodiagnostiku, termodiagnostiku a parametrická měření (tlak, průtok, otáčky). Tato kombinace umožňuje komplexní posouzení technického stavu a včasnou detekci selhání dříve, než dojde k neplánovanému výpadku.

Profesionální tip: Výsledky každého měření zapište do standardizovaného protokolu s datem, číslem zařízení a jménem technika. Bez historických dat nelze vyhodnotit trend ani prokázat, že oprava byla účinná.

Přehled přínosů systematické diagnostiky shrnuje článek o významu diagnostiky kompresoru.

Jaké jsou požadavky na kalibraci měřidel v ČR?

Kalibrace podle ISO 17025 je zárukou, že výsledky měření jsou sledovatelné k národním etalonům. Pro kritická měřidla v průmyslovém provozu je akreditovaná kalibrace nejen doporučením, ale v mnoha případech i požadavkem zákazníka nebo pojišťovny.

Doporučené kalibrační intervaly:

• Manometry: každých 12 měsíců nebo po mechanickém nárazu
• Digitální multimetry a klešťové ampérmetry: každých 12 měsíců
• Měřiče vibrací a akcelerometry: každých 12–24 měsíců podle intenzity používání
• Termokamery: každých 24 měsíců nebo po pádu přístroje

Jak ověřit kalibrační listinu: zkontrolujte číslo akreditace kalibračního střediska (vydává ČIA, Český institut pro akreditaci) a datum platnosti. Kalibrační list musí uvádět naměřené hodnoty, nejistotu měření a podmínky kalibrace.

Archivace protokolů: uchovávejte kalibrační listy minimálně po dobu životnosti přístroje. Při auditu nebo pojistné události jsou kalibrační záznamy klíčovým dokladem.

Kde koupit diagnostické nástroje v ČR?

Diagnostické přístroje pro kompresory jsou v ČR dostupné přes několik kanálů:

• Specializovaní distributoři měřicí techniky (např. TR-Instruments): široký katalog přístrojů s technickou podporou a možností kalibrace
• Dodavatelé servisního nářadí (např. Kovosluzba OTS): servisní kity, stahováky a speciální přípravky pro opravy kompresorů
• Akreditovaná kalibrační střediska: HES, s.r.o. a další střediska akreditovaná ČIA nabízejí kalibrace podle ISO 17025
• Výrobci kompresorů a jejich servisní sítě: originální servisní kity a doporučené měřicí přístroje

Kompresory-vzduchotechnika nabízí prodej kompresorů, pneumatického příslušenství a náhradních dílů včetně servisních kitů. Součástí nabídky jsou také poradenství, montáž, revize a energetické audity. Pro pneumatiku a hydrauliku včetně měřicí techniky a příslušenství pro rozvody stlačeného vzduchu navštivte příslušnou kategorii e-shopu. Produktová stránka manometrů 74 mm nabízí konkrétní modely s technickými parametry.

Profesionální tip: Při nákupu přístroje vždy požadujte kalibrační list. Přístroj bez doložené kalibrace nelze použít pro měření, jehož výsledky budete prezentovat zákazníkovi nebo auditoru.

Zkušenosti z praxe: co technikům skutečně pomáhá

Systematické měření zachraňuje provoz. Nejčastěji se poruchy odhalí kombinací ultrazvukového vyhledání úniků a měření vibrací; analýza oleje přitom varuje před abrazivním opotřebením dříve, než se projeví zvýšenou teplotou nebo vibracemi.

Nejčastější chyby z praxe:

• Špatný odběr vzorku oleje: odběr ze dna nádrže nebo z odkalovacího kohoutu zachytí sediment, ne reprezentativní vzorek; vždy odebírejte ze vzorkovacího portu za provozu
• Ignorování emisivity u termokamer: lesklý povrch kompresoru ukazuje zdánlivě nižší teplotu; nastavení správné emisivity je podmínkou použitelného výsledku
• Nekalibrované přístroje: výsledky z nekalibrovaného manometru nebo multimetru nelze porovnat s historickými daty ani s hodnotami jiného technika

Doporučení pro tým údržby: zaveďte pravidelné školení pro obsluhu diagnostických přístrojů. Výrobci jako Fluke nebo Testo nabízejí aplikační školení přímo pro průmyslové prostředí. Certifikace v oblasti vibrodiagnostiky (ISO 18436-2) nebo termodiagnostiky (ISO 18436-7) zvyšují důvěryhodnost výsledků měření při komunikaci se zákazníkem.

Kompresory-vzduchotechnika: nástroje, servis a poradenství na jednom místě

Technik, který hledá diagnostické přístroje, servisní kity nebo kompletní řešení pro stlačený vzduch, najde u Kompresory-vzduchotechnika konkrétní odpověď, ne jen katalog. Nabídka zahrnuje kompresory všech typů, pneumatické příslušenství, náhradní díly a servisní kity, přičemž součástí jsou i odborné služby: návrh systému, montáž, revize a energetické audity.

Pro techniky a provozní manažery je klíčová dostupnost technické podpory a nonstop servisu. Kompresory-vzduchotechnika pokrývá celý životní cyklus zařízení od výběru přes instalaci až po pravidelný servis. Kategorie pneumatiky a hydrauliky zahrnuje měřicí příslušenství a komponenty rozvodů stlačeného vzduchu. Kontaktujte technické oddělení pro konzultaci výběru diagnostických nástrojů nebo objednávku servisního zásahu.

Užitečné zdroje a doporučená literatura

Pro hlubší studium diagnostiky kompresorů doporučujeme tyto zdroje:

• TR-Instruments, katalog měřicích přístrojů: — přehled dostupných typů přístrojů (multimetry, termokamery, analyzátory vibrací, dataloggery) s technickými specifikacemi
• ISO 17025: — mezinárodní norma pro způsobilost zkušebních a kalibračních laboratoří; základ pro výběr kalibračního střediska

Kompresory-vzduchotechnika: diagnostické nástroje a servis pro váš provoz

Kompresory-vzduchotechnika pokrývá celý rozsah potřeb pro diagnostiku a servis kompresorů: od prodeje pneumatického příslušenství a servisních kitů přes montáž a revize až po energetické audity a nonstop servisní zásahy. Technici a provozní manažeři ocení přímý přístup k technické podpoře a možnost objednat kompletní servisní kit nebo konzultaci výběru měřicích přístrojů.

Prohlédněte si kategorii pneumatiky a hydrauliky pro měřicí příslušenství a komponenty rozvodů, nebo kontaktujte technické oddělení pro individuální nabídku servisního zásahu a dodávky diagnostických nástrojů.

Časté dotazy

Co je sací výkon u kompresoru a jak ho změřit?

Sací výkon (průtok) udává objem vzduchu, který kompresor nasaje za minutu (l/min nebo m³/h). Měří se průtokoměrem zapojeným do výtlačného potrubí za ustáleného provozního stavu.

Jaké typy kompresorů existují a liší se nároky na diagnostiku?

Nejrozšířenější jsou pístové a šroubové kompresory; méně časté jsou turbokompresory a scroll kompresory. Šroubové kompresory vyžadují pravidelnou tribodiagnostiku a analýzu oleje pro lepší kontrolu technického stavu, pístové pak důkladnější kontrolu ventilů a pístních kroužků.

Jaký kompresor je vhodný pro autoservis?

Pro autoservis postačí pístový kompresor s vhodným výkonem a provozním tlakem. Při vyšším vytížení nebo požadavku na tichý provoz je vhodnější šroubový kompresor.

Jak poznat, že kompresor potřebuje servis?

Nejčastější znaky jsou: pokles tlaku nebo průtoku, zvýšená spotřeba energie, neobvyklé vibrace nebo hluk, zvýšená teplota ložisek a změna barvy nebo zápachu oleje. Tyto příznaky odhalí diagnostické nástroje pro kompresory při pravidelné kontrole.

Kdy investovat do permanentního monitoringu místo ručních přístrojů?

Permanentní monitoring (systémy jako Sigma Air Manager 4.0) se vyplatí při nepřetržitém provozu, vysoké ceně výpadku nebo požadavku na vzdálený dohled. Pro menší provozy s plánovanými prohlídkami postačí přenosné přístroje a dataloggery.
