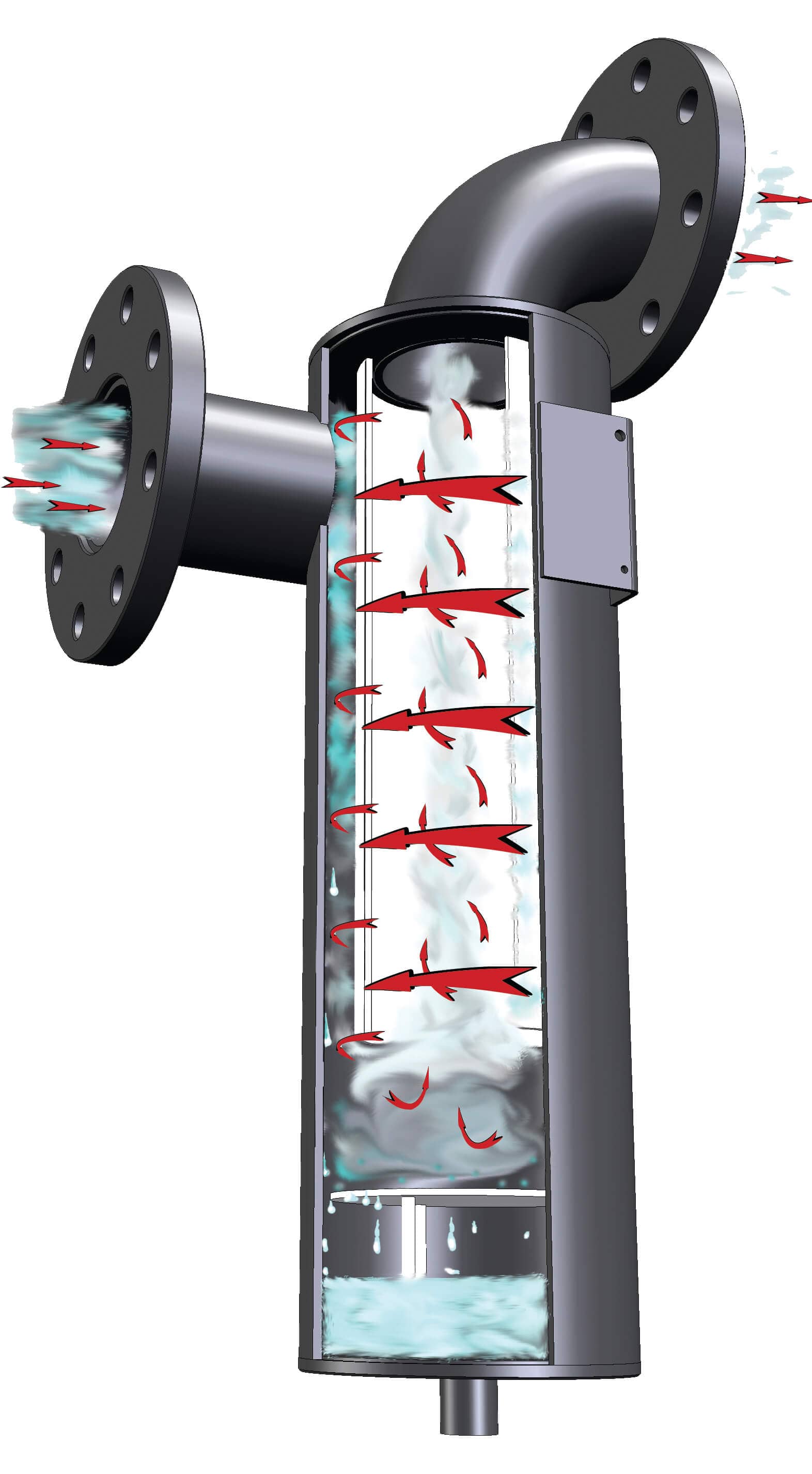

CS geflanschte Zyklonabscheider bis zu 16 bar
 |
|
Flanschzyklonabscheider CS |
|||||||||
| Bestellnummer | Verbindung | Druck -Leiste |
Fließen | Abmessungen mm | Gewicht kg |
||||
| Stahl | Edelstahl | m³/h | Und | B | C | E | |||
| CS-14 | CSSS-14 | DN65 | 16 | 840 | 613 | 153 | 302 | 1/2" | 21 |
| CS-28 | CSSS-28 | DN80 | 16 | 1 710 | 745 | 182 | 302 | 1/2" | 26 |
| CS-62 | CSSS-62 | DN125 | 16 | 3 720 | 1041 | 280 | 390 | 1/2" | 56 |
| CS-88 | CSSS-88 | DN150 | 16 | 5 280 | 1298 | 330 | 489 | 1/2" | 94 |
| CS-124 | CSSS-124 | DN200 | 16 | 7 440 | 1506 | 436 | 619 | 1/2" | 147 |
| CS-238 | CSSS-238 | DN300 | 16 | 14 280 | 1673 | 504 | 805 | 1/2" | 290 |
| Referenzbedingungen: Temperatur +20 °C, Betriebsdruck 7 bar; für andere Bedingungen muss der unten stehende Korrekturfaktor zur Berechnung verwendet werden. | |||||||||
Korrekturfaktor - Betriebsdruck |
|||||||||||||||
| Betriebsdruck bar | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Korrekturfaktor | 0,38 | 0,50 | 0,63 | 0,75 | 0,88 | 1,00 | 1,13 | 1,25 | 1,38 | 1,50 | 1,63 | 1,75 | 1,88 | 2,00 | 2,13 |
Produktsortierung
Liste der Produkte

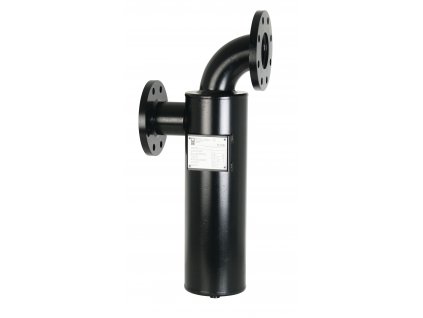

Zyklonabscheider CS mit Flanschanschluss DN200. Es ermöglicht eine kostengünstige und effektive Entfernung von Wasser und Verunreinigungen aus der Druckluft. Betriebsdruck 16...
Zyklonabscheider CS mit Flanschanschluss DN65. Es ermöglicht eine kostengünstige und effektive Entfernung von Wasser und Verunreinigungen aus der Druckluft. Betriebsdruck 16...
Zyklonabscheider CS mit Flanschanschluss DN300. Es ermöglicht eine kostengünstige und effektive Entfernung von Wasser und Verunreinigungen aus der Druckluft. Betriebsdruck 16...
Zyklonabscheider CS mit Flanschanschluss DN80. Es ermöglicht eine kostengünstige und effektive Entfernung von Wasser und Verunreinigungen aus der Druckluft. Betriebsdruck 16...
Zyklonabscheider CS mit Flanschanschluss DN125. Es ermöglicht eine kostengünstige und effektive Entfernung von Wasser und Verunreinigungen aus der Druckluft. Betriebsdruck 16...
Zyklonabscheider CS mit Flanschanschluss DN150. Es ermöglicht eine kostengünstige und effektive Entfernung von Wasser und Verunreinigungen aus der Druckluft. Betriebsdruck 16...

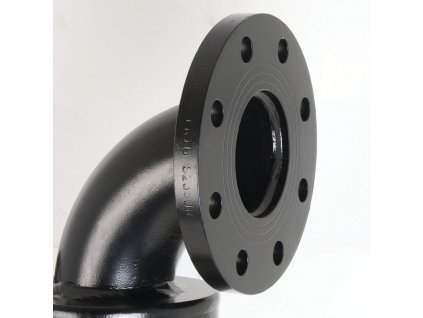

Zyklonabscheider CSSS mit Flanschanschluss DN200. Es ermöglicht eine kostengünstige und effektive Entfernung von Wasser und Verunreinigungen aus der Druckluft. Betriebsdruck 16...
Zyklonabscheider CSSS mit Flanschanschluss DN65. Es ermöglicht eine kostengünstige und effektive Entfernung von Wasser und Verunreinigungen aus der Druckluft. Betriebsdruck 16...
Zyklonabscheider CSSS mit Flanschanschluss DN80. Es ermöglicht eine kostengünstige und effektive Entfernung von Wasser und Verunreinigungen aus der Druckluft. Betriebsdruck 16...
Zyklonabscheider CSSS mit Flanschanschluss DN125. Es ermöglicht eine kostengünstige und effektive Entfernung von Wasser und Verunreinigungen aus der Druckluft. Betriebsdruck 16...
Zyklonabscheider CSSS mit Flanschanschluss DN150. Es ermöglicht eine kostengünstige und effektive Entfernung von Wasser und Verunreinigungen aus der Druckluft. Betriebsdruck 16...
