Cyklónový odlučovač HFC-010 – G 3/4", 1 867 l/min odlučovač kapalné vody · 50 bar
Kód: HFC-010.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu

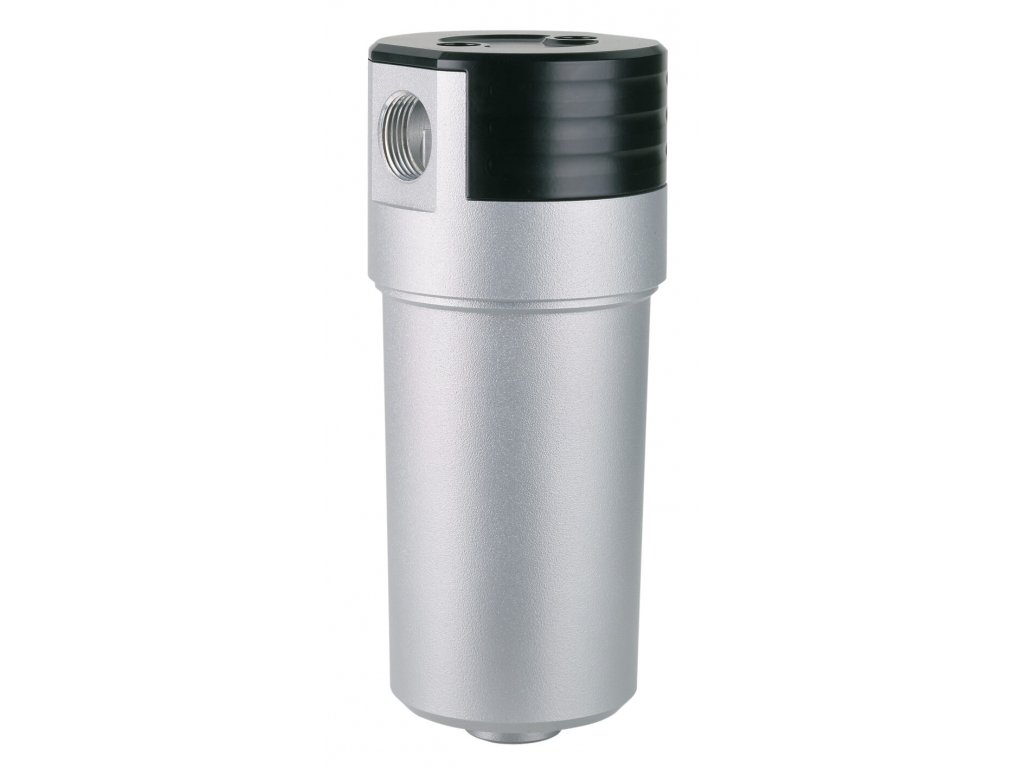

Cyklónový odlučovač HFC-010 odstraní ze stlačeného vzduchu kapalnou vodu, olej a hrubé pevné nečistoty. Oddělí je odstředivou silou, bez filtrační vložky. Má závit G 3/4", průtok 1 867 l/min při 7 bar a pracovní tlak do 50 bar.
Patří k řadě filtrů Omega Air HF do 50 bar: těleso je stejné jako u filtrů řady, místo filtrační vložky má tělísko odlučovače.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Připojení | G 3/4" (vnitřní trubkový závit) |
| Průtok při 7 bar | 1 867 l/min (112 Nm³/h) |
| Pracovní tlak | 50 bar |
| Pracovní teplota | +1,5 až +65 °C |
| Princip | odstředivé oddělení kapalné vody a oleje, bez filtrační vložky |
| Náhradní tělísko | HFC-010V |
| Těleso | hliník (odlitek), práškový lak |
| Rozměry A × B × C × D | 250 × 110 × 30 × 90 mm |
| Hmotnost | 2,1 kg |
| Odpouštění kondenzátu | objednává se zvlášť |
| Vypouštění kondenzátu | otvor G 1/2" dole |
Těleso a rozměry

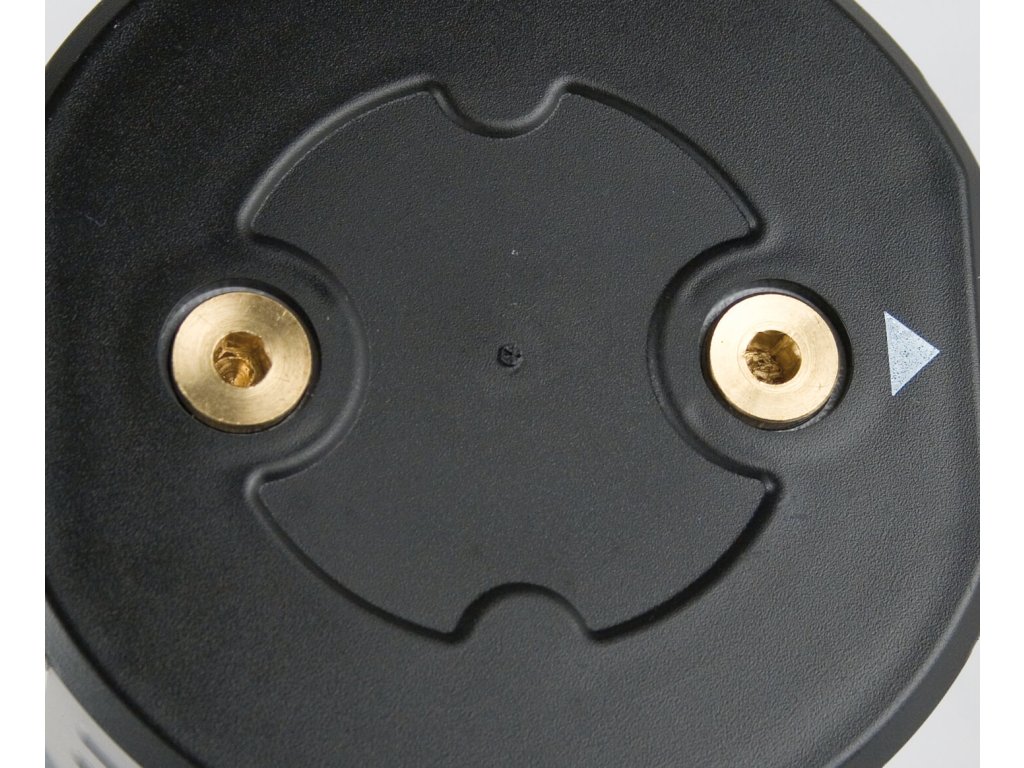

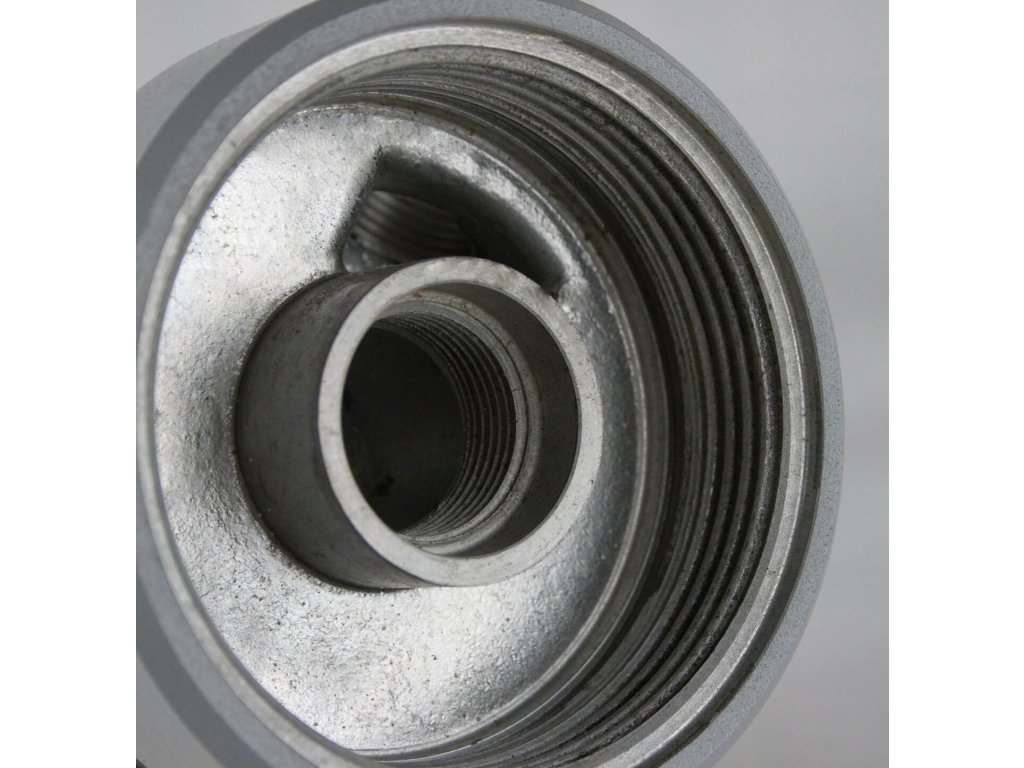

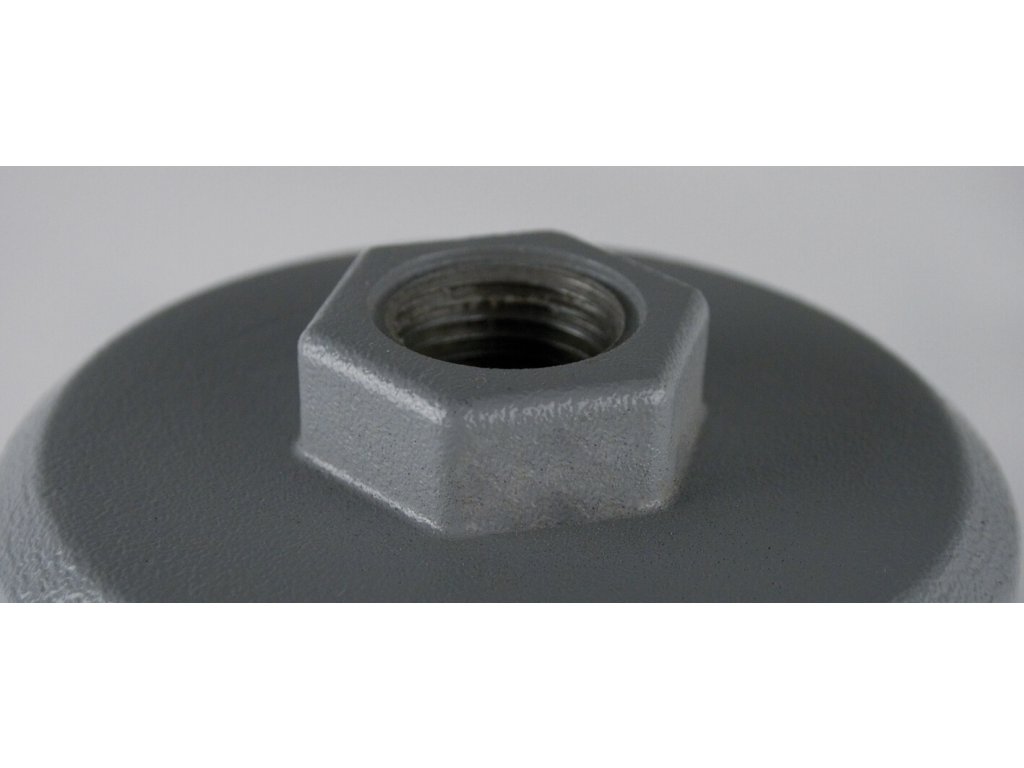

Těleso: hliník (odlitek), práškový lak. Vzduch se připojuje vnitřními trubkovými závity v hlavě, kondenzát odchází otvorem G 1/2" dole. Rozměry podle výrobce: 250 × 110 × 30 × 90 mm, hmotnost 2,1 kg.
Průtok podle tlaku
Průtok platí pro tlak 7 bar a teplotu +20 °C. Při jiném tlaku se násobí korekčním faktorem výrobce:
| Tlak (bar) | 3 | 5 | 7 | 10 | 13 | 16 | 20 | 30 | 40 | 50 |
|---|---|---|---|---|---|---|---|---|---|---|
| Průtok (l/min) | 934 | 1 400 | 1 867 | 2 576 | 3 267 | 3 977 | 4 910 | 7 244 | 9 578 | 11 911 |
Tělísko a příslušenství

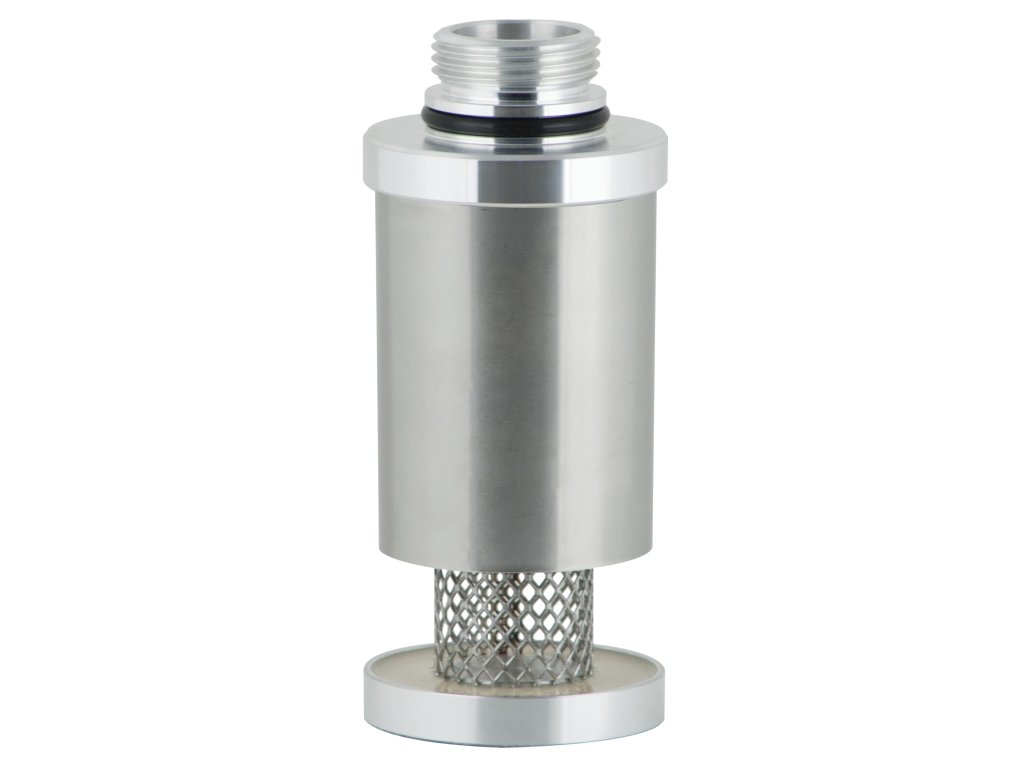

Odlučovač zachytí hodně vody, proto potřebuje odpouštěč kondenzátu — objednává se zvlášť: AOK50B a AOK50SS. Náhradní tělísko je v tabulce parametrů.
Kam ho zařadit
Patří za kompresor nebo dochlazovač, před filtry řady HF. Kapalnou vodu a olej zachytí dřív, než dorazí k filtrům, a jejich vložky se pak méně zanášejí.
Všechny velikosti a tlaky jsou mezi cyklónovými odlučovači HFC.
Doplňkové parametry
| Kategorie: | Cyklónové odlučovače vody ze stlačeného vzduchu |
|---|---|
| Tlak: | 50 bar |
| Připojení: | 3/4" |
| Rozměry: | 250 × 110 × 30 × 90 mm |
| Hmotnost: | 2,1 kg |
| Filtrační vložka: | CKLHF-010V |
| Materiál: | Hliník |
| Pracovní teplota: | +1,5 / +65 °C |
| Průtok: | 1 867 l/min |
| Typ produktu: | Cyklónový odlučovač |
| Stupeň filtrace: | Cyklónový odlučovač |
| Typ připojení: | Vnitřní závit |
