Filtr s aktivním uhlím HPFA-047 – 50 bar, G 1 1/4", 7 000 l/min aktivní uhlí · třída 1-x-1 · 50 bar
Kód: HPFA-047.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu

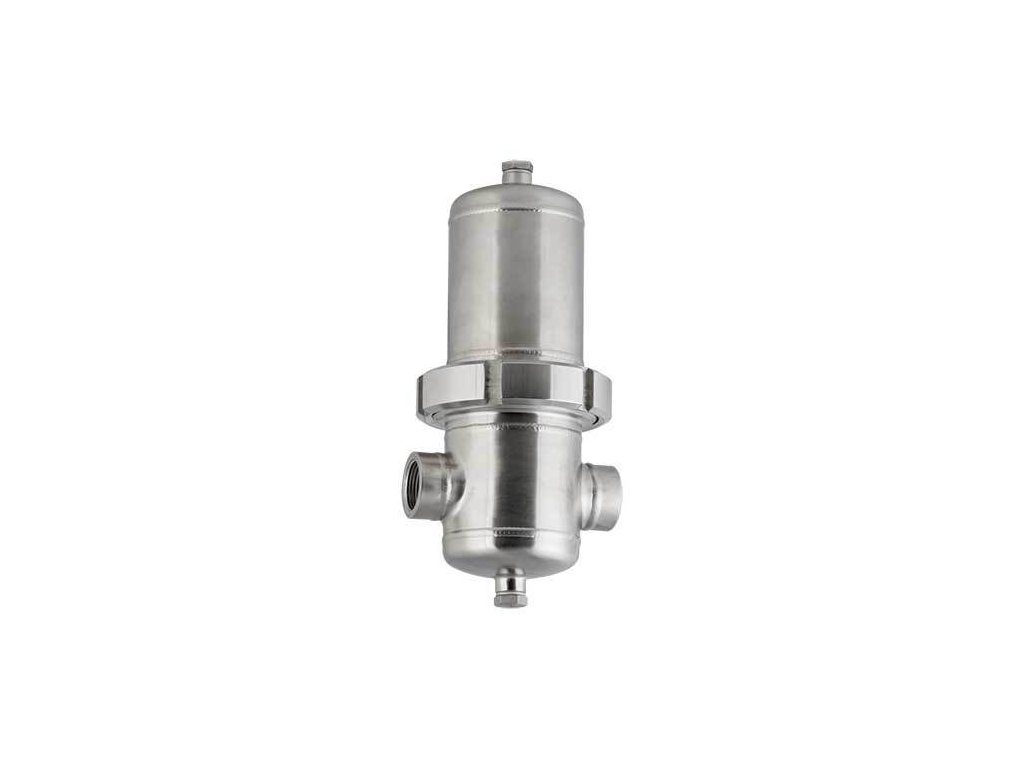

Procesní filtr s aktivním uhlím HPFA-047 odstraní olejové páry, uhlovodíky a zápach. Má připojení G 1 1/4" (vnitřní trubkový závit), průtok 7 000 l/min při 7 bar a pracovní tlak do 50 bar.
Patří do řady procesních filtrů HPF mezi filtry s aktivním uhlím HPFA: těleso je pro všechny stupně stejné, liší se vložka.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Připojení | G 1 1/4" (vnitřní trubkový závit) |
| Průtok při 7 bar | 7 000 l/min (420 Nm³/h) |
| Pracovní tlak | 50 bar |
| Teplota vložky | +1,5 až +45 °C |
| Třída ISO 8573-1 | 1-x-1 |
| Výměna vložky | nejméně jednou za 12 měsíců |
| Vložka | PFA-047V |
| Materiál vložky | borosilikátová mikrovlákna a aktivní uhlí |
| Provedení vložky | vinutá |
| Těleso | nerezová ocel 1.4404 |
| Výška A | 355 mm |
| Šířka přes přípojky B | 160 mm |
| Průměr tělesa C | 88,9 mm |
| Hmotnost | 3,9 kg |
| Vypouštění kondenzátu E | závit G 1/4" ve dně |
| Odpouštění kondenzátu | objednává se zvlášť |
Těleso a rozměry
Těleso pro tlak do 50 bar je z nerezové oceli 1.4404, na přání z 1.4301, s vnějším povrchem leštěným do Ra 1,6 a těsněním EPDM (na přání FKM nebo silikon). Snese −20 až +150 °C; skutečná mez závisí na těsnění a vložce.
Podle výrobce: výška A 355 mm, šířka přes přípojky B 160 mm, průměr tělesa C 88,9 mm. Hmotnost 3,9 kg.
Průtok podle tlaku
Průtok platí pro tlak 7 bar a teplotu +20 °C. Při jiném tlaku se násobí korekčním faktorem, při 50 bar je to 6,38:
| Tlak (bar) | 7 | 16 | 30 | 50 |
|---|---|---|---|---|
| Průtok (l/min) | 7 000 | 14 910 | 27 160 | 44 660 |
Vložka a příslušenství
| K tomuto filtru: | |
|---|---|
| Náhradní vložka | PFA-047V |
| Odpouštění kondenzátu (objednává se zvlášť) | AOK50SS, TD420M-230VAC |
Kam ho zařadit
Patří za jemný předfiltr a mikrofiltr: aktivní uhlí nesmí pracovat v prostředí nasyceném olejem a třída 1 pevných částic platí jen s mikrofiltrem před ním. Za ním je sterilní filtr HPFSF.
Další velikosti najdete mezi filtry stejného stupně.
Doplňkové parametry
| Kategorie: | Nerezové filtry s aktivním uhlím HPFA do 50 bar |
|---|---|
| Provedení: | Aktivní uhlí |
| Tlak: | 50 bar |
| Připojení: | 1 1/4" |
| Rozměry: | 355 × 160 × 88,9 mm |
| Filtrace: | Aktivní uhlí |
| Filtrační vložka: | PFA-047V |
| Materiál: | Nerezová ocel |
| Odpouštění kondenzátu: | Bez odpouštěče |
| Počet vložek: | 1 |
| Pracovní teplota: | +1,5 / +45°C |
| Průtok: | 7 000 l/min |
| Třída kvality - oleje: | 1 |
| Třída kvality - pevné nečistoty: | 1 |
