Hliníkový profil BH 20-6, 20x40
Kód: 084.111.002.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu
Malý hliníkový profil s obdélníkovým řezem určený pro vytváření struktur se středním zatížením v ose delší strany.
Univerzální možnosti připojení díky 6 drážkám na všech stranách profilu.
Vyrobený z hliníkové slitiny EN AW 6060 T5, anodizační vrstva více než 12 mikronů, tolerance podle normy EN 12020-2.
Možnost dodávky ve velkých baleních - malý svazek 5 tyčí, velký svazek 100 tyčí.
Kompatibilita
Tímto výrobkem lze nahradit následující výrobky na trhu:
| Kód | Obj. č. | Poznámka |
|---|---|---|
| REX | 3 842 537 816 | hmotnost 0,80 kg/m; svazek 24 tyčí |
| REX | 3 842 992 891 | hmotnost 0,80 kg/m |
| REX | 3 842 993 497 | hmotnost 0,80 kg/m; opracování - 2x boční otvor D=8 na jedné straně |
| REX | 3 842 993 498 | hmotnost 0,80 kg/m; opracování - kolmý otvor D=8 na jedné straně |
| REX | 3 842 993 499 | hmotnost 0,80 kg/m; opracování - 2x boční otvor D=8 na obou stranách |
| REX | 3 842 993 500 | hmotnost 0,80 kg/m; opracování - 2x boční otvor D=8 na jedné straně, kolmý otvor D=8 na druhé straně |
| REX | 3 842 993 501 | hmotnost 0,80 kg/m; opracování - kolmý otvor D=8 na obou stranách |
| REX | 3 842 993 696 | hmotnost 0,80 kg/m |
| REX | 3842537816 | hmotnost 0,80 kg/m; svazek 24 tyčí |
| REX | 3842992891 | hmotnost 0,80 kg/m |
| REX | 3842993497 | hmotnost 0,80 kg/m; opracování - 2x boční otvor D=8 na jedné straně |
| REX | 3842993498 | hmotnost 0,80 kg/m; opracování - kolmý otvor D=8 na jedné straně |
| REX | 3842993499 | hmotnost 0,80 kg/m; opracování - 2x boční otvor D=8 na obou stranách |
| REX | 3842993500 | hmotnost 0,80 kg/m; opracování - 2x boční otvor D=8 na jedné straně, kolmý otvor D=8 na druhé straně |
| REX | 3842993501 | hmotnost 0,80 kg/m; opracování - kolmý otvor D=8 na obou stranách |
| REX | 3842993696 | hmotnost 0,80 kg/m |
Upozornění: námi nabízený alternativní produkt může mít technické odchylky oproti originálnímu produktu. Pro případné vysvětlení rozdílů nás kontaktujte.
Spojování profilů
Výběr upevnění mezi různými profily je velmi důležitý v každé montážní struktuře. Zákazník má možnost vybrat si rozličná řešení závisející na požadovaném času realizace nebo charakteru zátěže či nosnosti.

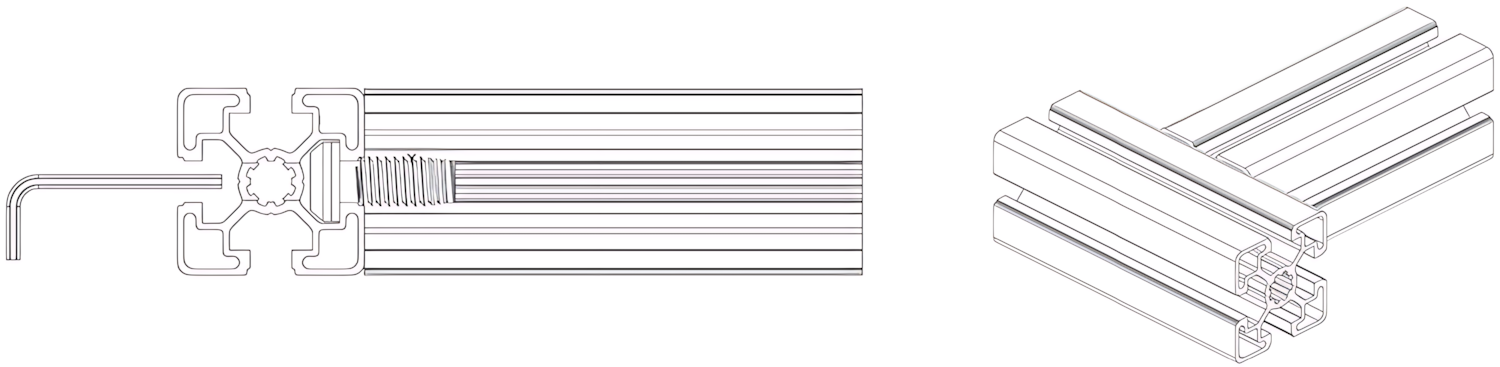

1. Spojování pomocí šroubů v drážce
Jedná se o nejjednodušší a nejrychlejší způsob montáže. Tento systém spojení garantuje dobrou kolmost mezi dvěma povrchy (v závislosti na řezu profilů) a dobrou odolnost vzájemného spojení v příčném směru k drážce.

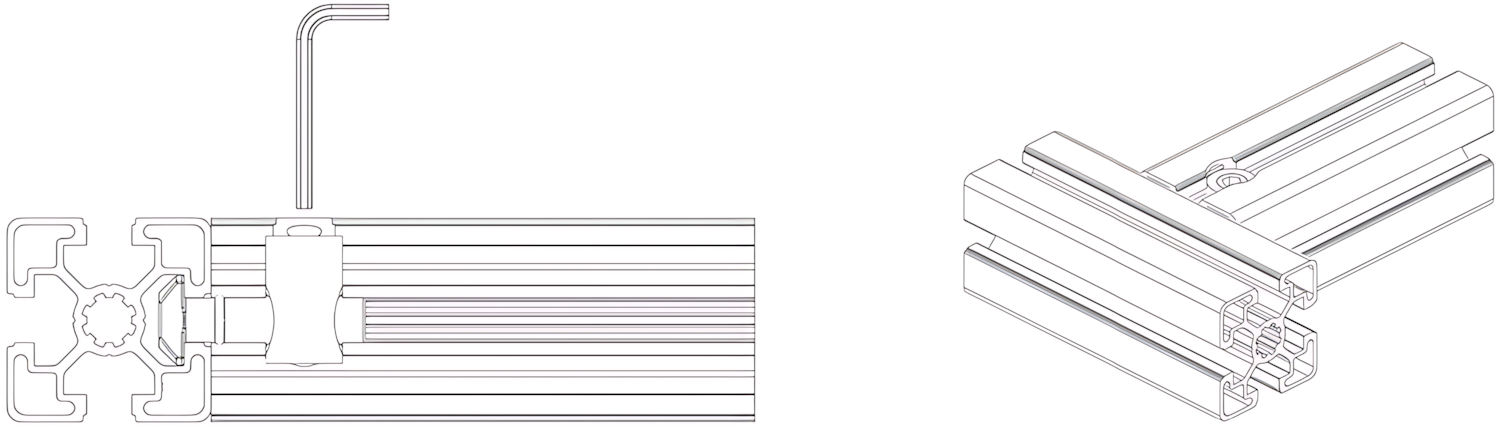

2. Spojování pomocí spojovací západky
Tato montáž je velmi jednoduchá a bezpečná a zaručuje pevné spojení i při uvolnění šroubů.

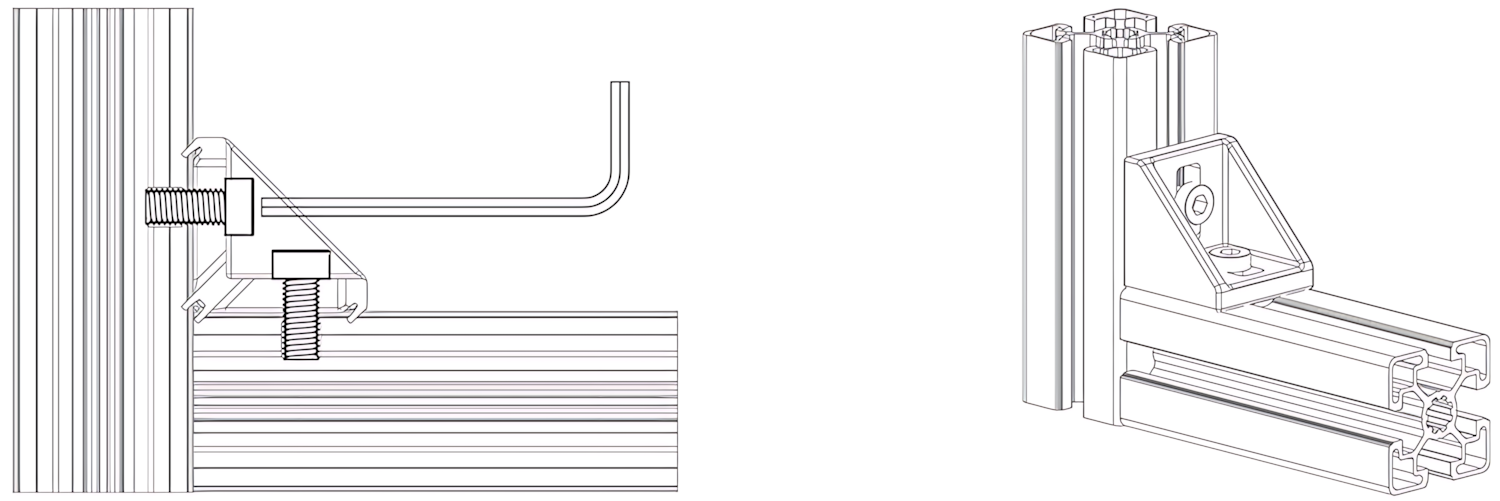

3. Spojování pomocí spoje nebo úhelníků
Tento způsob spojování se obvykle používá tam, kde je zapotřebí největších možností regulace a snadné instalace. Technické specifikace všech produktů jsou v detailu produktu daného příslušenství.
Závity profilů
Pro realizaci závitu je doporučováno respektovat hloubku uvedenou v tabulce:
| Profil | Průměr šroubu | Doporučená hloubka (mm) |
| drážka 6 | M6 | 15 |
| drážka 8 | M8 | 25 |
| drážka 10 | M12 | 30 |
Maximální dotahovací momenty doporučované pro šrouby používané v systému ALUSIC činí:
| Profil | Průměr šroubu | Max. doporučovaný dotahovací moment (Nm) |
| drážka 6 | M6 | 10 |
| drážka 8 | M8 | 20 |
| drážka 10 | M12 | 35 |
Kompatibilní příslušenství pro všechny typy spojování panelů naleznete na záložce související produkty
Doplňkové parametry
| Kategorie: | Hliníkové profily BH 20x40 |
|---|---|
| Záruka: | 2 roky |
| Hmotnost (kg/m): | 0.78 |
| Řez profilu: | 20×40 |
| Série: | BH 20-6 |
| Skladem: | Externí sklad |
| Materiál: | anodizovaný hliník |
| Barva: | přírodní |
| Délka profilu (mm): | 6 040 |
| Moment setrvačnosti lx (cm⁴): | 4,64 |
| Moment setrvačnosti ly (cm⁴): | 1,20 |
| Moment průřezu wx (cm³): | 1,32 |
| Moment průřezu wy (cm³): | 1,20 |
| Plocha řezu (mm²): | 290 |
| Minimální délka (mm): | 30 |
| Maximální délka (mm): | 6 000 |
| Řez: | REZ-A |
| Řez link: | /rez-profilu-a/ |
