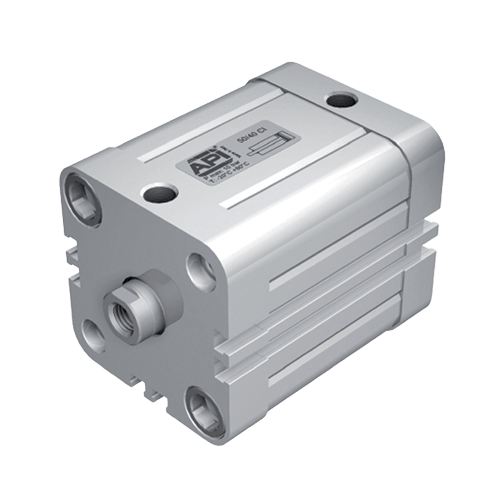

    Kompaktní válce CS a CD dle UNITOP

    Kompaktní válce CS a CD dle UNITOP
    • kompaktní válce CS a CD dle normy UNITOP
    • průměry 12 - 100 mm
    • provedení s profilem s drážkami pro přímou montáž snímačů polohy
    • dvoučinné i jednočinné provedení s vnitřním i vnějším závitem
    • válce jsou vybaveny s pevným tlumením v koncových polohách a magnetem pro snímání polohy

    Jednočinné pneumatické válce CS s vnitřním závitem a CSM s vnějším závitem
    Jednočinné kompaktní válce CS s vnitřním závitem Jednočinné kompaktní válce CSM s vnějším závitem Průměr
    mm    		 Zdvihy
    mm    		 Připojení
    "    		 Závit pístnice Tlačná síla při 6 bar
    N    		 Tlak
    bar
    CS CSM
    12/...CS 12/...CSM 12 5 - 50 mm M5 M3 M6 59 2 - 10
    16/...CS 16/...CSM 16 5 - 50 mm M5 M4 M8 110 2 - 10
    20/...CS 20/...CSM 20 5 - 50 mm M5 M5 M10 x 1,25 177 2 - 10
    25/...CS 25/...CSM 25 5 - 50 mm M5 M5 M10 x 1,25 270 2 - 10
    32/...CS 32/...CSM 32 5 - 50 mm 1/8" M6 M10 x 1,25 448 2 - 10
    40/...CS 40/...CSM 40 5 - 50 mm 1/8" M6 M10 x 1,25 700 2 - 10
    50/...CS 50/...CSM 50 5 - 50 mm 1/8" M8 M12 x 1,25 1 125 2 - 10
    63/...CS 63/...CSM 63 5 - 50 mm 1/8" M8 M12 x 1,25 1 800 2 - 10
    80/...CS 80/...CSM 80 5 - 50 mm 1/8" M10 M16 x 1,5 2 900 2 - 10
    100/...CS 100/...CSM 100 5 - 50 mm 1/4" M12 M20 x 1,5 4 510 2 - 10

    Dvojčinné pneumatické válce CD s vnitřním závitem a CDM s vnějším závitem
    Dvojčinné kompaktní válce CD s vnitřním závitem Dvojčinné kompaktní válce CDM s vnějším závitem Průměr
    mm    		 Zdvihy
    mm    		 Připojení
    "    		 Závit pístnice Tlačná síla
    při 6 bar
    N    		 Počet
    drážek    		 Tlak
    bar
    CS CSM
    12/...CD 12/...CDM 12 1 - 100 M5 M3 M6 61 3 2 - 10
    16/...CD 16/...CDM 16 1 - 125 M5 M4 M8 109 3 2 - 10
    20/...CD 20/...CDM 20 1 - 160 M5 M5 M10 x 1,25 170 3 2 - 10
    25/...CD 25/...CDM 25 1 - 160 M5 M5 M10 x 1,25 265 3 2 - 10
    32/...CD 32/...CDM 32 1 - 200 1/8" M6 M10 x 1,25 434 3 2 - 10
    40/...CD 40/...CDM 40 1 - 200 1/8" M6 M10 x 1,25 679 3 2 - 10
    50/...CD 50/...CDM 50 1 - 250 1/8" M8 M12 x 1,25 1 060 7 2 - 10
    63/...CD 63/...CDM 63 1 - 250 1/8" M8 M12 x 1,25 1 680 7 2 - 10
    80/...CD 80/...CDM 80 1 - 250 1/8" M10 M16 x 1,5 2 710 7 2 - 10
    100/...CD 100/...CDM 100 1 - 250 1/4" M12 M20 x 1,5 4 240 7 2 - 10

    Nejprodávanější

    Kompaktní dvojčinné válce CDM 100 mm
    do 14 dnů
    Kód: 100/10CDM
    Původně: 7 958 Kč  (–5 %)
    od 7 560 Kč
    (od 6 248 Kč bez DPH)
    Kompaktní dvojčinné válce CDM 80 mm
    do 14 dnů
    Kód: 80/10CDM
    Původně: 6 047 Kč  (–5 %)
    od 5 745 Kč
    (od 4 748 Kč bez DPH)
    Kompaktní dvojčinné válce CDM 63 mm
    do 14 dnů
    Kód: 63/10CDM
    Původně: 4 401 Kč  (–5 %)
    od 4 181 Kč
    (od 3 455 Kč bez DPH)

    Řazení produktů

    40 položek celkem

    Výpis produktů

    Kompaktní dvojčinné válce CD 12 mm
    od 1 866 Kč až –5 %
    Kompaktní dvojčinné válce CD 12 mm
    Skladem (2 ks)
    od 1 465 Kč bez DPH
    od 1 773 Kč / ks

    Dvojčinné válce CD o průměru 12 mm s magnetem s vnitřním závitem na pístnici. Splňuje rozměrovou normu UNITOP. V provedení s profilem s drážkami pro přímou montáž snímačů...

    Kód: 12/5CD
    Kompaktní dvojčinné válce CD 100 mm
    od 7 694 Kč až –5 %
    Kompaktní dvojčinné válce CD 100 mm
    do 14 dnů
    od 6 041 Kč bez DPH
    od 7 309 Kč / ks

    Dvojčinné válce CD o průměru 100 mm s magnetem s vnitřním závitem na pístnici. Splňuje rozměrovou normu UNITOP. V provedení s profilem s drážkami pro přímou montáž snímačů...

    Kód: 100/10CD
    Kompaktní dvojčinné válce CD 16 mm
    od 1 866 Kč až –5 %
    Kompaktní dvojčinné válce CD 16 mm
    do 14 dnů
    od 1 465 Kč bez DPH
    od 1 773 Kč / ks

    Dvojčinné válce CD o průměru 16 mm s magnetem s vnitřním závitem na pístnici. Splňuje rozměrovou normu UNITOP. V provedení s profilem s drážkami pro přímou montáž snímačů...

    Kód: 16/5CD
    Kompaktní dvojčinné válce CD 20 mm
    od 1 973 Kč až –5 %
    Kompaktní dvojčinné válce CD 20 mm
    do 14 dnů
    od 1 549 Kč bez DPH
    od 1 874 Kč / ks

    Dvojčinné válce CD o průměru 20 mm s magnetem s vnitřním závitem na pístnici. Splňuje rozměrovou normu UNITOP. V provedení s profilem s drážkami pro přímou montáž snímačů...

    Kód: 20/5CD
    Kompaktní dvojčinné válce CD 25 mm
    od 2 192 Kč až –5 %
    Kompaktní dvojčinné válce CD 25 mm
    do 14 dnů
    od 1 721 Kč bez DPH
    od 2 082 Kč / ks

    Dvojčinné válce CD o průměru 25 mm s magnetem s vnitřním závitem na pístnici. Splňuje rozměrovou normu UNITOP. V provedení s profilem s drážkami pro přímou montáž snímačů...

    Kód: 25/5CD
    Kompaktní dvojčinné válce CD 32 mm
    od 2 501 Kč až –5 %
    Kompaktní dvojčinné válce CD 32 mm
    do 14 dnů
    od 1 964 Kč bez DPH
    od 2 376 Kč / ks

    Dvojčinné válce CD o průměru 32 mm s magnetem s vnitřním závitem na pístnici. Splňuje rozměrovou normu UNITOP. V provedení s profilem s drážkami pro přímou montáž snímačů...

    Kód: 32/5CD
    Kompaktní dvojčinné válce CD 40 mm
    od 2 923 Kč až –5 %
    Kompaktní dvojčinné válce CD 40 mm
    do 14 dnů
    od 2 295 Kč bez DPH
    od 2 777 Kč / ks

    Dvojčinné válce CD o průměru 40 mm s magnetem s vnitřním závitem na pístnici. Splňuje rozměrovou normu UNITOP. V provedení s profilem s drážkami pro přímou montáž snímačů...

    Kód: 40/5CD
    Kompaktní dvojčinné válce CD 50 mm
    od 3 394 Kč až –5 %
    Kompaktní dvojčinné válce CD 50 mm
    do 14 dnů
    od 2 665 Kč bez DPH
    od 3 225 Kč / ks

    Dvojčinné válce CD o průměru 50 mm s magnetem s vnitřním závitem na pístnici. Splňuje rozměrovou normu UNITOP. V provedení s profilem s drážkami pro přímou montáž snímačů...

    Kód: 50/5CD
    Kompaktní dvojčinné válce CD 63 mm
    od 4 254 Kč až –5 %
    Kompaktní dvojčinné válce CD 63 mm
    do 14 dnů
    od 3 340 Kč bez DPH
    od 4 041 Kč / ks

    Dvojčinné válce CD o průměru 63 mm s magnetem s vnitřním závitem na pístnici. Splňuje rozměrovou normu UNITOP. V provedení s profilem s drážkami pro přímou montáž snímačů...

    Kód: 63/10CD
    Kompaktní dvojčinné válce CD 80 mm
    od 5 844 Kč –5 %
    Kompaktní dvojčinné válce CD 80 mm
    do 14 dnů
    od 4 588 Kč bez DPH
    od 5 552 Kč / ks

    Dvojčinné válce CD o průměru 80 mm s magnetem s vnitřním závitem na pístnici. Splňuje rozměrovou normu UNITOP. V provedení s profilem s drážkami pro přímou montáž snímačů...

    Kód: 80/10CD
    Kompaktní dvojčinné válce CDM 100 mm
    od 7 958 Kč až –5 %
    Kompaktní dvojčinné válce CDM 100 mm
    do 14 dnů
    od 6 248 Kč bez DPH
    od 7 560 Kč / ks

    Dvojčinné válce CDM o průměru 100 mm s magnetem s vnějším závitem na pístnici. Splňuje rozměrovou normu UNITOP. V provedení s profilem s drážkami pro přímou montáž snímačů...

    Kód: 100/10CDM
    Kompaktní dvojčinné válce CDM 12 mm
    od 1 933 Kč až –5 %
    Kompaktní dvojčinné válce CDM 12 mm
    do 14 dnů
    od 1 518 Kč bez DPH
    od 1 837 Kč / ks

    Dvojčinné válce CDM o průměru 12 mm s magnetem s vnějším závitem na pístnici. Splňuje rozměrovou normu UNITOP. V provedení s profilem s drážkami pro přímou montáž snímačů...

    Kód: 12/5CDM
    Kompaktní dvojčinné válce CDM 16 mm
    od 1 933 Kč až –5 %
    Kompaktní dvojčinné válce CDM 16 mm
    do 14 dnů
    od 1 518 Kč bez DPH
    od 1 837 Kč / ks

    Dvojčinné válce CDM o průměru 16 mm s magnetem s vnějším závitem na pístnici. Splňuje rozměrovou normu UNITOP. V provedení s profilem s drážkami pro přímou montáž snímačů...

    Kód: 16/5CDM
    Kompaktní dvojčinné válce CDM 20 mm
    od 2 040 Kč až –5 %
    Kompaktní dvojčinné válce CDM 20 mm
    do 14 dnů
    od 1 602 Kč bez DPH
    od 1 938 Kč / ks

    Dvojčinné válce CDM o průměru 20 mm s magnetem s vnějším závitem na pístnici. Splňuje rozměrovou normu UNITOP. V provedení s profilem s drážkami pro přímou montáž snímačů...

    Kód: 20/5CDM
    Kompaktní dvojčinné válce CDM 25 mm
    od 2 265 Kč až –5 %
    Kompaktní dvojčinné válce CDM 25 mm
    do 14 dnů
    od 1 778 Kč bez DPH
    od 2 151 Kč / ks

    Dvojčinné válce CDM o průměru 25 mm s magnetem s vnějším závitem na pístnici. Splňuje rozměrovou normu UNITOP. V provedení s profilem s drážkami pro přímou montáž snímačů...

    Kód: 25/5CDM
    Kompaktní dvojčinné válce CDM 32 mm
    od 2 585 Kč až –5 %
    Kompaktní dvojčinné válce CDM 32 mm
    do 14 dnů
    od 2 030 Kč bez DPH
    od 2 456 Kč / ks

    Dvojčinné válce CDM o průměru 32 mm s magnetem s vnějším závitem na pístnici. Splňuje rozměrovou normu UNITOP. V provedení s profilem s drážkami pro přímou montáž snímačů...

    Kód: 32/5CDM
    Kompaktní dvojčinné válce CDM 40 mm
    od 3 024 Kč až –5 %
    Kompaktní dvojčinné válce CDM 40 mm
    do 14 dnů
    od 2 374 Kč bez DPH
    od 2 872 Kč / ks

    Dvojčinné válce CDM o průměru 40 mm s magnetem s vnějším závitem na pístnici. Splňuje rozměrovou normu UNITOP. V provedení s profilem s drážkami pro přímou montáž snímačů...

    Kód: 40/5CDM
    Kompaktní dvojčinné válce CDM 50 mm
    od 3 513 Kč až –5 %
    Kompaktní dvojčinné válce CDM 50 mm
    do 14 dnů
    od 2 758 Kč bez DPH
    od 3 337 Kč / ks

    Dvojčinné válce CDM o průměru 50 mm s magnetem s vnějším závitem na pístnici. Splňuje rozměrovou normu UNITOP. V provedení s profilem s drážkami pro přímou montáž snímačů...

    Kód: 50/5CDM
    Kompaktní dvojčinné válce CDM 63 mm
    od 4 401 Kč až –5 %
    Kompaktní dvojčinné válce CDM 63 mm
    do 14 dnů
    od 3 455 Kč bez DPH
    od 4 181 Kč / ks

    Dvojčinné válce CDM o průměru 63 mm s magnetem s vnějším závitem na pístnici. Splňuje rozměrovou normu UNITOP. V provedení s profilem s drážkami pro přímou montáž snímačů...

    Kód: 63/10CDM
    Kompaktní dvojčinné válce CDM 80 mm
    od 6 047 Kč až –5 %
    Kompaktní dvojčinné válce CDM 80 mm
    do 14 dnů
    od 4 748 Kč bez DPH
    od 5 745 Kč / ks

    Dvojčinné válce CDM o průměru 80 mm s magnetem s vnějším závitem na pístnici. Splňuje rozměrovou normu UNITOP. V provedení s profilem s drážkami pro přímou montáž snímačů...

    Kód: 80/10CDM
    Kompaktní jednočinné válce CS 100 mm
    od 7 694 Kč až –5 %
    Kompaktní jednočinné válce CS 100 mm
    do 14 dnů
    od 6 041 Kč bez DPH
    od 7 309 Kč / ks

    Jednočinné válce CS o průměru 100 mm s magnetem s vnitřním závitem na pístnici. Splňuje rozměrovou normu UNITOP. V provedení s profilem s drážkami pro přímou montáž snímačů...

    Kód: 100/10CS
    Kompaktní jednočinné válce CS 12 mm
    od 1 866 Kč až –5 %
    Kompaktní jednočinné válce CS 12 mm
    do 14 dnů
    od 1 465 Kč bez DPH
    od 1 773 Kč / ks

    Jednočinné válce CS o průměru 12 mm s magnetem s vnitřním závitem na pístnici. Splňuje rozměrovou normu UNITOP. V provedení s profilem s drážkami pro přímou montáž snímačů...

    Kód: 12/5CS
    Kompaktní jednočinné válce CS 16 mm
    od 1 866 Kč až –5 %
    Kompaktní jednočinné válce CS 16 mm
    do 14 dnů
    od 1 465 Kč bez DPH
    od 1 773 Kč / ks

    Jednočinné válce CS o průměru 16 mm s magnetem s vnitřním závitem na pístnici. Splňuje rozměrovou normu UNITOP. V provedení s profilem s drážkami pro přímou montáž snímačů...

    Kód: 16/5CS
    Kompaktní jednočinné válce CS 20 mm
    od 1 973 Kč až –5 %
    Kompaktní jednočinné válce CS 20 mm
    do 14 dnů
    od 1 549 Kč bez DPH
    od 1 874 Kč / ks

    Jednočinné válce CS o průměru 20 mm s magnetem s vnitřním závitem na pístnici. Splňuje rozměrovou normu UNITOP. V provedení s profilem s drážkami pro přímou montáž snímačů...

    Kód: 20/5CS
    Kompaktní jednočinné válce CS 25 mm
    od 2 192 Kč až –5 %
    Kompaktní jednočinné válce CS 25 mm
    do 14 dnů
    od 1 721 Kč bez DPH
    od 2 082 Kč / ks

    Jednočinné válce CS o průměru 25 mm s magnetem s vnitřním závitem na pístnici. Splňuje rozměrovou normu UNITOP. V provedení s profilem s drážkami pro přímou montáž snímačů...

    Kód: 25/5CS
    Kompaktní jednočinné válce CS 32 mm
    od 2 502 Kč až –5 %
    Kompaktní jednočinné válce CS 32 mm
    do 14 dnů
    od 1 964 Kč bez DPH
    od 2 377 Kč / ks

    Jednočinné válce CS o průměru 32 mm s magnetem s vnitřním závitem na pístnici. Splňuje rozměrovou normu UNITOP. V provedení s profilem s drážkami pro přímou montáž snímačů...

    Kód: 32/5CS
    Kompaktní jednočinné válce CS 40 mm
    od 2 917 Kč až –5 %
    Kompaktní jednočinné válce CS 40 mm
    do 14 dnů
    od 2 290 Kč bez DPH
    od 2 771 Kč / ks

    Jednočinné válce CS o průměru 40 mm s magnetem s vnitřním závitem na pístnici. Splňuje rozměrovou normu UNITOP. V provedení s profilem s drážkami pro přímou montáž snímačů...

    Kód: 40/5CS
    Kompaktní jednočinné válce CS 50 mm
    od 3 394 Kč až –5 %
    Kompaktní jednočinné válce CS 50 mm
    do 14 dnů
    od 2 665 Kč bez DPH
    od 3 225 Kč / ks

    Jednočinné válce CS o průměru 50 mm s magnetem s vnitřním závitem na pístnici. Splňuje rozměrovou normu UNITOP. V provedení s profilem s drážkami pro přímou montáž snímačů...

    Kód: 50/5CS
    Kompaktní jednočinné válce CS 63 mm
    od 4 254 Kč až –5 %
    Kompaktní jednočinné válce CS 63 mm
    do 14 dnů
    od 3 340 Kč bez DPH
    od 4 041 Kč / ks

    Jednočinné válce CS o průměru 63 mm s magnetem s vnitřním závitem na pístnici. Splňuje rozměrovou normu UNITOP. V provedení s profilem s drážkami pro přímou montáž snímačů...

    Kód: 63/10CS
    Kompaktní jednočinné válce CS 80 mm
    od 5 844 Kč až –5 %
    Kompaktní jednočinné válce CS 80 mm
    do 14 dnů
    od 4 588 Kč bez DPH
    od 5 552 Kč / ks

    Jednočinné válce CS o průměru 80 mm s magnetem s vnitřním závitem na pístnici. Splňuje rozměrovou normu UNITOP. V provedení s profilem s drážkami pro přímou montáž snímačů...

    Kód: 80/10CS
    Kompaktní jednočinné válce CSM 100 mm
    od 7 958 Kč až –5 %
    Kompaktní jednočinné válce CSM 100 mm
    do 14 dnů
    od 6 248 Kč bez DPH
    od 7 560 Kč / ks

    Jednočinné válce CSM o průměru 100 mm s magnetem s vnějším závitem na pístnici. Splňuje rozměrovou normu UNITOP. V provedení s profilem s drážkami pro přímou montáž snímačů...

    Kód: 100/10CSM
    Kompaktní jednočinné válce CSM 12 mm
    od 1 933 Kč až –5 %
    Kompaktní jednočinné válce CSM 12 mm
    do 14 dnů
    od 1 518 Kč bez DPH
    od 1 837 Kč / ks

    Jednočinné válce CSM o průměru 12 mm s magnetem s vnějším závitem na pístnici. Splňuje rozměrovou normu UNITOP. V provedení s profilem s drážkami pro přímou montáž snímačů...

    Kód: 12/5CSM
    Kompaktní jednočinné válce CSM 16 mm
    od 1 933 Kč až –5 %
    Kompaktní jednočinné válce CSM 16 mm
    do 14 dnů
    od 1 518 Kč bez DPH
    od 1 837 Kč / ks

    Jednočinné válce CSM o průměru 16 mm s magnetem s vnějším závitem na pístnici. Splňuje rozměrovou normu UNITOP. V provedení s profilem s drážkami pro přímou montáž snímačů...

    Kód: 16/5CSM
    Kompaktní jednočinné válce CSM 20 mm
    od 2 040 Kč až –5 %
    Kompaktní jednočinné válce CSM 20 mm
    do 14 dnů
    od 1 602 Kč bez DPH
    od 1 938 Kč / ks

    Jednočinné válce CSM o průměru 20 mm s magnetem s vnějším závitem na pístnici. Splňuje rozměrovou normu UNITOP. V provedení s profilem s drážkami pro přímou montáž snímačů...

    Kód: 20/5CSM
    Kompaktní jednočinné válce CSM 25 mm
    od 2 265 Kč až –5 %
    Kompaktní jednočinné válce CSM 25 mm
    do 14 dnů
    od 1 778 Kč bez DPH
    od 2 151 Kč / ks

    Jednočinné válce CSM o průměru 25 mm s magnetem s vnnějším závitem na pístnici. Splňuje rozměrovou normu UNITOP. V provedení s profilem s drážkami pro přímou montáž snímačů...

    Kód: 25/5CSM
    Kompaktní jednočinné válce CSM 32 mm
    od 2 585 Kč až –5 %
    Kompaktní jednočinné válce CSM 32 mm
    do 14 dnů
    od 2 030 Kč bez DPH
    od 2 456 Kč / ks

    Jednočinné válce CSM o průměru 32 mm s magnetem s vnějším závitem na pístnici. Splňuje rozměrovou normu UNITOP. V provedení s profilem s drážkami pro přímou montáž snímačů...

    Kód: 32/5CSM
    Kompaktní jednočinné válce CSM 40 mm
    od 3 024 Kč –5 %
    Kompaktní jednočinné válce CSM 40 mm
    do 14 dnů
    od 2 374 Kč bez DPH
    od 2 872 Kč / ks

    Jednočinné válce CSM o průměru 40 mm s magnetem s vnějším závitem na pístnici. Splňuje rozměrovou normu UNITOP. V provedení s profilem s drážkami pro přímou montáž snímačů...

    Kód: 40/5CSM
    Kompaktní jednočinné válce CSM 50 mm
    od 3 513 Kč až –5 %
    Kompaktní jednočinné válce CSM 50 mm
    do 14 dnů
    od 2 758 Kč bez DPH
    od 3 337 Kč / ks

    Jednočinné válce CSM o průměru 50 mm s magnetem s vnějším závitem na pístnici. Splňuje rozměrovou normu UNITOP. V provedení s profilem s drážkami pro přímou montáž snímačů...

    Kód: 50/5CSM
    Kompaktní jednočinné válce CSM 63 mm
    od 4 401 Kč –5 %
    Kompaktní jednočinné válce CSM 63 mm
    do 14 dnů
    od 3 455 Kč bez DPH
    od 4 181 Kč / ks

    Jednočinné válce CSM o průměru 63 mm s magnetem s vnějším závitem na pístnici. Splňuje rozměrovou normu UNITOP. V provedení s profilem s drážkami pro přímou montáž snímačů...

    Kód: 63/10CSM
    Kompaktní jednočinné válce CSM 80 mm
    od 6 047 Kč až –5 %
    Kompaktní jednočinné válce CSM 80 mm
    do 14 dnů
    od 4 748 Kč bez DPH
    od 5 745 Kč / ks

    Jednočinné válce CSM o průměru 80 mm s magnetem s vnějším závitem na pístnici. Splňuje rozměrovou normu UNITOP. V provedení s profilem s drážkami pro přímou montáž snímačů...

    Kód: 80/10CSM

    Ovládací prvky výpisu

    40 položek celkem
