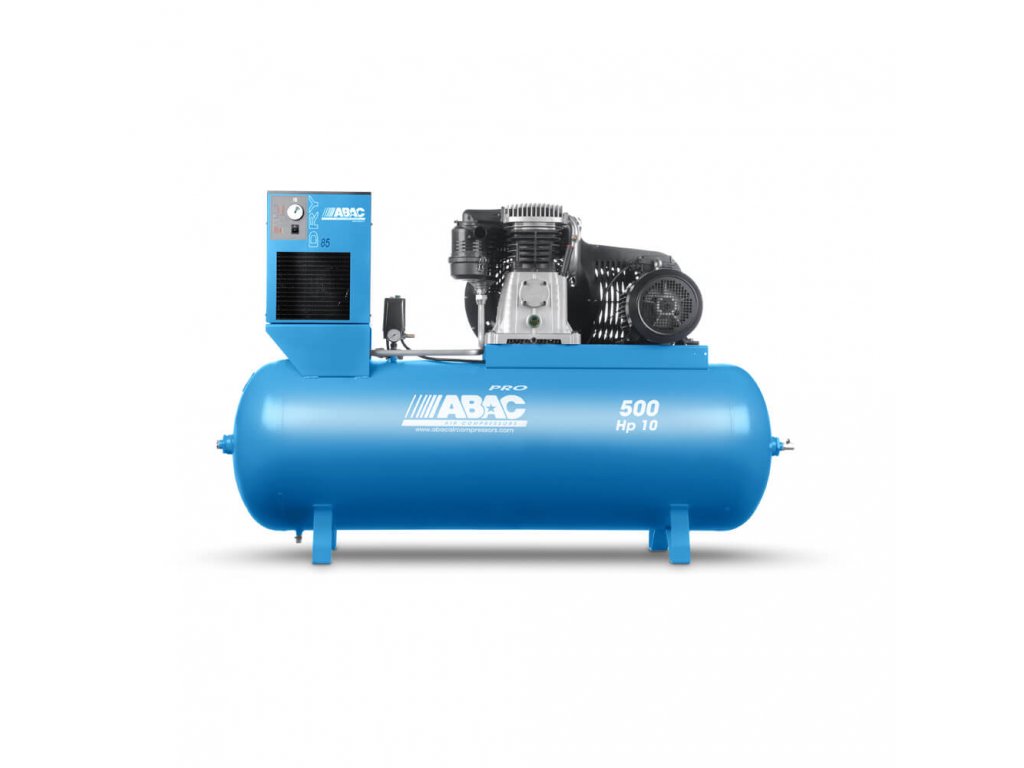

Kompressor mit Trockner Pro Line B70-7,5-500FTXD, 500 l, 400 V Stationär mit Trockner (+3 °C), Y-D-Anlauf, Leistung 7,5 kW, Ansaugleistung 1.210 l/min, 11 bar, Behälter 500 l, 400 V, 102 dB Lwa / 82 dB in 4 m
Artikelnummer: B70-7-5-500FTXD
Verwandte Produkte
Produktdetailbeschreibung
B70 · Trockner +3 °C · 500 l · 1.210 l/min · Y-D-AnlaufDie größte Maschine der Reihe mit Trockner. Der B70-7,5-500FTXD füllt den Fünfhunderter mit dem Gusseisen-Aggregat B70, 7,5-kW-Motor und 1.210 l/min Ansaugleistung auf 11 bar; der Kältetrockner hinter dem Behälter hält einen Drucktaupunkt von +3 °C, und der Stern-Dreieck-Schaltschrank lässt den Motor mit niedrigerem Strom anlaufen. Mit 102 dB Lwa (82 dB in 4 m) ist er so laut wie die Maschinen mit Aggregat B60. Für die Sandstrahlkabine für ganze Teile oder die Werkstatt, in der mehrere Leute zugleich Luft ziehen und kein Wasser ins Netz darf.
Das größte Aggregat der Reihe, nur mit Stern-Dreieck-Anlauf
Das Aggregat B70 läuft mit 1.300 U/min und liefert 383 l/min mehr als das B60 — Luft zum Sandstrahlen ganzer Teile oder für drei Arbeitsplätze zugleich. Der 7,5-kW-Motor hat von den dreien den größten Anlaufstrom, und mit Trockner führen wir diese Maschine nur mit Stern-Dreieck-Schaltschrank: Anlauf in Sternschaltung mit etwa einem Drittel des Stroms, nach dem Hochlaufen Dreieck — der Anschluss bekommt die Stromspitze des Direktanlaufs nicht ab. Der Fünfhunderter hält den Vorrat, der Trockner dahinter senkt den Taupunkt auf +3 °C, das Kondensat geht über den elektronischen Kondensatableiter ab. Es bleibt eine Kolbenmaschine mit Zyklen aus Nachfüllen und Pause; wer ohne Unterbrechung Luft für die ganze Halle zieht, ist schon beim Schraubenkompressor.
Ausstattung und Details
Was der B70-7,5-500FTXD ab Werk kann
- zweistufiges Zweizylinder-Aggregat B70 mit Zylindern aus Gusseisen und Zwischenkühler, ölgeschmiert, mit Ölschauglas; Keilriemenantrieb mit Untersetzung auf 1.300 U/min, geformte Riemenabdeckung
- Drehstrom-Elektromotor 7,5 kW (10 hp), 400 V / 50 Hz, Thermoschutz; Druckschalter mit Automatikbetrieb und Manometer; Schaltschrank mit Stern-Dreieck-Schaltung für den Anlauf mit niedrigerem Strom
- Ansaugleistung 1.210 l/min, Druck 11 bar, Nachkühler am Ausgang des Aggregats
- Kältetrockner auf dem Behälter: Drucktaupunkt +3 °C, elektronischer Kondensatableiter, Bypassleitung; ab Werk verrohrt und verkabelt
- liegender Behälter 500 l auf Füßen mit Ventil zum Ablassen des Kondensats; Ausgang ins Druckluftnetz hinter dem Trockner (Regler, Filter und Schnellkupplungen am Arbeitsplatz)
- Lärm 102 dB Lwa, in 4 m 82 dB
- QR-Code AirTube auf dem Behälter öffnet Servicevideos; Garantie 2 Jahre (Verlängerung auf 3 Jahre gegen Aufpreis), auf den Behälter 10 Jahre gegen Durchrosten

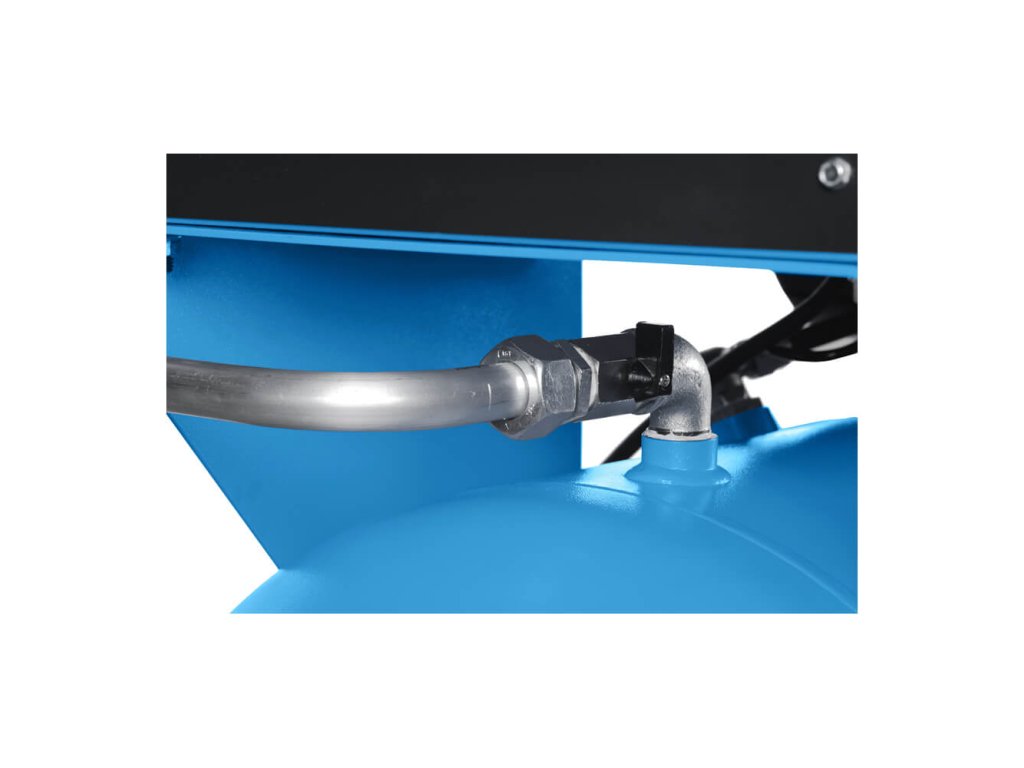

Details der Maschine
Wohin weiter, wenn der B70-7,5-500FTXD nicht passt
Denselben Fünfhunderter mit Trockner, aber mit dem Aggregat B60 mit 827 l/min und Direktanlauf, hat der B60-5,5-500FTD; wer den Trockner lieber separat will, nimmt das Grundmodell B70-7,5-500FT ohne Trockner; den Trockner setzt er dann ins Netz. Wer ohne Pausen Luft für die ganze Halle zieht, wechselt zum Schraubenkompressor. Maschinen mit 7,5 kW markenübergreifend zeigen die Kompressoren mit 7,5 kW Leistung; alle fünf von der kleinsten bis zu dieser finden Sie in der Übersicht der Maschinen mit Trockner.
Die Werte gelten für den Betrieb an 400 V / 50 Hz. Die Ansaugleistung ist die Luftmenge, die das Aggregat ansaugt; wie viel davon beim Werkzeug ankommt, hängt von Druck und Behälter ab. Der Lärm ist als Schallleistungspegel Lwa und als Schalldruck in 4 m Abstand von der Maschine angegeben. Der Drucktaupunkt +3 °C gilt beim Betriebsdruck der Maschine. Ein Kolbenkompressor arbeitet in Zyklen (Nachfüllen des Behälters und Pause), nicht im Dauerbetrieb.
Ventilek rät
Sandstrahlkabine für ganze Teile oder Karosseriewerkstatt mit drei Leuten am Werkzeug: 1.210 l/min, trockene Luft ab der Maschine und ein Anlauf in Sternschaltung, der dem Anschluss die Stromspitze erspart.
Zusätzliche Parameter
| Kategorie: | Druckluftkompressoren |
|---|---|
| Garantie: | 2 Jahre |
| EAN: | 8024900537499 |
| Kompressortyp: | Kolbenkompressor |
| Druck: | 11 bar |
| Saugleistung: | 1.210 l/min |
| Liefermenge: | 932 l/min |
| Druckbehältervolumen: | 500 L |
| Druckbehälterkonstruktion: | Landschaft |
| Verbindung: | Kugelhahn 1/2" |
| Leistungsaufnahme des Motors: | 7,5 kW |
| Netzspannung: | 400/50 V/Hz |
| Drehzahl: | 1 300 ot/min |
| Anzahl der Zylinder: | 2 |
| Anzahl der Schritte: | 2 – Zweistufiger Kompressor |
| Schmierung: | Ölsäure |
| Geräuschpegel: | 102 dB - Niedrig, 82 dB - Lwp(4m) |
| Gewicht: | 314 kg |
| Zubehör: | Kondenstrockner, Sterndreieck |
| Motor: | Elektrisch |
| Schallisoliert: | NEIN |
| Fahren: | Keilriemen |
| Lufttrockner: | Ja |
| Verwenden: | Professional |
| Gebäude: | Stationär |
| Auf Lager: | Außenlager |
| Abmessungen: | 1.894 × 600 × 1.280 mm |
Instalace kompresoru
Odpouštění kondenzátu
Servisní KIT kompresoru a výměna
Údržba sacího filtru
Uvedení do provozu
Výměna oleje u kompresoru
Výměna řemenu
Produktbewertung
Seien Sie der Erste, der einen Beitrag zu diesem Artikel schreibt!
ABAC ist eine italienische Kompressorenmarke, gegründet 1981 und seit 2007 Teil der Atlas Copco-Gruppe. Bei uns finden Sie Maschinen vom Kofferkompressor, den Sie mit einer Hand tragen, über Kolbenkompressoren für die Werkstatt bis zu Industrie- und Schraubenkompressoren für die ganze Halle.
Neben üblichen ölgeschmierten Maschinen baut ABAC auch ölfreie Kompressoren für Lackierereien und Praxen, schallgedämmte Maschinen im Schallschutzgehäuse und Kompressoren mit Verbrennungsmotor für die Baustelle. Ergänzt werden sie durch Kältetrockner ABAC DRY, Öle und Servicesätze.
Anleitungen in der AirTube-AppBaureihen der ABAC Kompressoren
ABAC Line — für die normale Steckdose
Für Handwerker und kleinere Werkstätten. Kolbenkompressoren mit Direktantrieb, vom Koffer für eine Hand bis zum Zweizylinder auf Rädern.
- 1,1–2,2 kW, 230 V
- Ansaugleistung 160–355 l/min, 8–10 bar
- für Arbeit mit Pausen zwischen den Zyklen
ABAC Pro Line — Keilriemenantrieb
Tägliche Arbeit in Werkstatt und Service. Ölgeschmierte ein- und zweistufige Maschinen, auf Rädern, auf Füßen oder als Tandem.
- 1,5–7,5 kW, Ansaugleistung 178–2.420 l/min
- 10, 11 oder 15 bar
- Kessel 50–900 l
ABAC Silent — schallgedämmt
Wenn der Kompressor neben Ihnen steht. Aggregat, Motor und Riemen sitzen im Schallschutzgehäuse, manche Maschinen haben auch einen Trockner darin.
- im Gehäuse 81–89 dB Lwa
- auf 270- und 500-l-Kessel oder ohne Kessel
- 1,5–7,5 kW
ABAC Expert Zero — ölfrei
Für Lackiererei, Polsterei und Lebensmittel. Ölfreies Aggregat mit teflonbeschichteten Zylindern und Keilriemenantrieb.
- Ansaugleistung 255–486 l/min, 10 bar
- Kessel 50–270 l
- 230 und 400 V
ABAC Tech — Industrie
Betrieb ohne Abkühlpausen. Aggregat aus Gusseisen und Motor S1 für 100 % Einschaltdauer, ölgeschmiert oder ölfrei.
- 1,5–15 kW
- 10 bis 30 bar
- auf Grundrahmen oder Kessel
ABAC SPINN und CROSS — Schraube
Wenn die Luft die ganze Schicht fließt. Sechs Baureihen von der Werkstattmaschine bis zur Station für die Halle, einzeln oder mit Kessel und Trockner.
- 2,2–22 kW, Liefermenge 272–3.090 l/min
- 10 bar, 57–71 dB(A)
- SPV mit Frequenzumrichter
Engine Air — Benzin und Diesel
Druckluft dort, wo keine Steckdose ist. Kolbenkompressoren mit Verbrennungsmotor: tragbar im Rahmen, auf Rädern oder stationär.
- Ansaugleistung 275–1.038 l/min
- 10–14 bar
- Motoren von Honda und Kohler
Clean Air — Dental
Für Zahnarztpraxen und Labore. Ölfreie Kompressoren für 8 bar, mit Adsorptionstrockner oder im Schallschutzgehäuse.
- für 1 bis 5 Behandlungsstühle
- Taupunkt −40 °C mit Trockner
- im Gehäuse 64 dB(A) in 1 m
Sie wissen nicht, welche Baureihe? Auf der Seite Kompressoren finden Sie einen Auswahlrechner und eine Tabelle, wie viel Luft welches Werkzeug braucht.
Kompressor auswählenABAC Baureihen im Vergleich
| Baureihe, Einsatz, Bauart, Ansaugleistung, Druck und Anschluss | |||||
|---|---|---|---|---|---|
| Baureihe | Für wen | Bauart | Ansaugleistung | Druck | Anschluss |
| ABAC Line | Handwerker, kleinere Werkstatt | Kolben, Direktantrieb | 160–355 l/min | 8–10 bar | 230 V |
| ABAC Pro Line | täglicher Betrieb in Werkstatt und Service | Kolben, Keilriemen | 178–2.420 l/min | 10–15 bar | 230 / 400 V |
| ABAC Silent | Maschine am Arbeitsplatz | Kolben, schallgedämmt | 255–1.070 l/min | 8–11 bar | 230 / 400 V |
| ABAC Expert Zero | ölfreie Druckluft | Kolben ölfrei, Keilriemen | 255–486 l/min | 10 bar | 230 / 400 V |
| ABAC Super Silent OS | leises Arbeiten in bewohnten Räumen | Kolben ölfrei, Direktantrieb | 140–230 l/min | 8–9 bar | 230 V |
| ABAC Tech | Industrie, Betrieb ohne Pausen | Kolben, Motor S1 | 204–1.716 l/min | 10–30 bar | 230 / 400 V |
| ABAC SPINN und CROSS | ununterbrochener Luftbedarf | Schraube | Liefermenge 272–3.090 l/min | 10 bar | 400 V, ein Modell 230 V |
| Engine Air | Baustelle ohne Strom | Kolben, Benzin oder Diesel | 275–1.038 l/min | 10–14 bar | Verbrennungsmotor |
| Clean Air CLR | Zahnarztpraxen und Labore | Kolben ölfrei | 240–480 l/min | 8 bar | 230 V |
Die Ansaugleistung ist die Luft, die das Aggregat ansaugt; beim Werkzeug kommt weniger an. Bei Schraubenkompressoren gibt der Hersteller die Liefermenge an.
So wählen Sie einen ABAC Kompressor
1. Luftbedarf berechnen
Addieren Sie den Verbrauch aller Werkzeuge, die gleichzeitig laufen, und planen Sie eine Reserve ein. Vergleichen Sie mit der Liefermenge, nicht mit der Ansaugleistung: Bei Kolbenkompressoren liegt sie etwa ein Viertel niedriger.
2. Nach Laufzeit wählen
Für Arbeit mit Pausen genügt ein Kolbenkompressor der Baureihe Line oder Pro Line. Soll die Luft die ganze Schicht fließen, wählen Sie ABAC Tech mit Motor S1 oder einen Schraubenkompressor.
3. Anschluss und Platz prüfen
Kleinere Maschinen laufen an der 230-V-Steckdose, stärkere brauchen einen Drehstromanschluss mit 400 V. Im Code eines Kolbenkompressors mit Elektromotor steht M für einen 230-V-Motor und T für 400 V.
4. Regelmäßig warten
Bei ölgeschmierten Maschinen den Ölstand im Schauglas prüfen und nach der Arbeit das Kondensat ablassen. Für ABAC-Kolbenaggregate gibt es Servicesätze: den Basissatz LK1 für die jährliche und den erweiterten Satz PK1 für die zweijährliche Wartung.
Häufige Fragen
- Wer stellt ABAC Kompressoren her?
- ABAC ist eine italienische Kompressorenmarke, gegründet 1981. Sie hat ihren Sitz in Robassomero bei Turin und gehört seit 2007 zur Atlas Copco-Gruppe. Die Qualität der Fertigung belegt die Zertifizierung nach ISO 9001.
- Kolben- oder Schraubenkompressor?
- Entscheidend ist die Laufzeit. Ein Kolbenkompressor füllt den Kessel und pausiert, er passt zum Aussetzbetrieb in der Werkstatt. Ein Schraubenkompressor ist für Dauerbetrieb gebaut und lohnt sich dort, wo die ganze Schicht Luft gebraucht wird. Für seine Schraubenkompressoren nennt ABAC etwa 30 % höhere Energieeffizienz und rund 20 dB(A) weniger Lärm.
- Welche ABAC Kompressoren sind ölfrei?
- Ohne Öl verdichten die Baureihen Expert Zero, die leisen Super Silent OS, die Varianten ATF und ATFS der Baureihe ABAC Tech, die Dentalkompressoren Clean Air und der Koffer SUITCASE. Sie eignen sich für Lackierereien, Lebensmittelbetriebe, Labore und Praxen.
- Wie leise ist ein ABAC Kompressor?
- Auf dem Typenschild steht der Schallleistungspegel Lwa; in 4 m Abstand messen Sie etwa 20 dB weniger. Silent-Maschinen im Gehäuse haben 81 bis 89 dB Lwa, die leisen Super Silent OS 63 bis 65 dB in 4 m und die Schraubenkompressoren 57 bis 71 dB(A).
- Brauche ich zum Kompressor einen Trockner?
- Druckluft enthält immer Wasser, das im Leitungsnetz kondensiert. Zum Lackieren oder für ein langes Leitungsnetz gehört ein Trockner: Der Kältetrockner ABAC DRY trocknet die Luft auf einen Drucktaupunkt von +4 °C und hat 17 Größen von 266 bis 18.000 l/min. Manche Maschinen der Baureihen Pro Line, Silent und SPINN haben den Trockner schon ab Werk.
- Wo finde ich die Anleitung und welches Öl gehört hinein?
- Anleitungen und Servicevideos öffnen Sie per QR-Code an der Maschine in der App AirTube. ABAC-Kolbenkompressoren werden mit Ölen Altair und ABAC Pro geschmiert, Schraubenkompressoren mit Ölen Rotair, auch mit dem lebensmitteltauglichen Rotair Foodgrade. Welches Öl in Ihre Maschine gehört, steht in der Anleitung.
