Kulový kohout VL521F s jednočinným pohonem - DN40
Kód: VL521F-040SR.svg?676e60b7){kind=small}
Detailní popis produktu

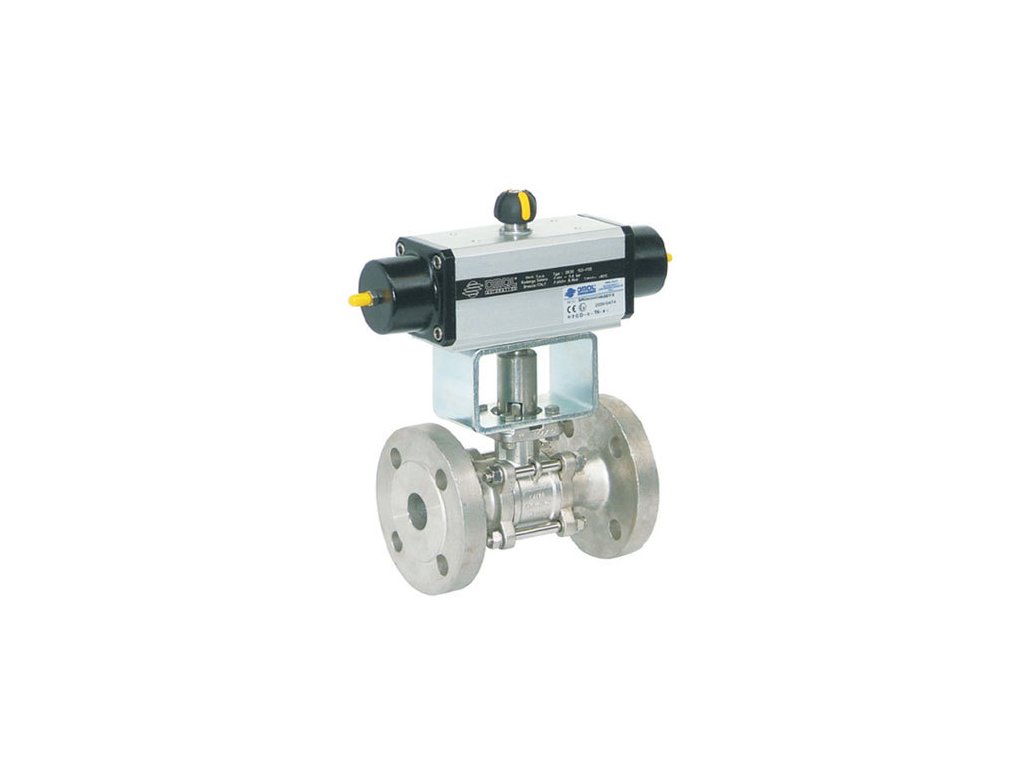

Kulový kohout VL521F-040SR
- soustava přírubového kulového kohoutu VL521F a pneupohonu OMAL typ SR
- těsnění PTFE pro teploty až 120°C
- ovládací tlak pohonu minimálně 5,5 bar
- pro uzavírání potrubních rozvodů agresivních médií v chemickém a potravinářském průmyslu
Doplňkové parametry
| Kategorie: | Kulové kohouty VL521F s pneumatickým pohonem |
|---|---|
| Tlak: | 63 bar |
| Připojení: | Příruba |
| Materiál: | Nerezová ocel |
| Médium: | Vzduch, Voda, Agresivní média |
| Norma: | DIN 3202-F1, EN 1092-1, EN 558-1, NAMUR |
| Světlost DN: | 40 |
| Těsnění: | PTFE |
| Typ pohonu: | Jednočinný pneupohon |
| Ovládání: | Pneupohon |
| Provedení armatury: | Přímé, Automatizované, Mezipřírubové, Třídílné |
Hodnocení produktu
Buďte první, kdo napíše příspěvek k této položce.
OMAL je italská firma z Rodengo Saiano u Brescie, kterou v roce 1981 založila rodina zaměřená na výrobu kulových kohoutů. Dnes navrhuje a vyrábí armatury a pohony pro řízení průtoku médií, od roku 1992 s certifikací ISO 9001.
U nás najdete kulové kohouty s pneumatickým pohonem OMAL — přímé i trojcestné, závitové i přírubové, z mosazi, litiny, oceli i nerezu — a samostatné pneupohony DA a SR s připojením podle ISO 5211, které osadíte na vlastní armaturu.
Italská značkaKohouty s pohonem a pohony OMAL
02TTT s pneupohonem — litina
Přírubový kohout pro neagresivní média. Litinový kohout Pekos 02TTT s pneupohonem OMAL typu DA nebo SR.
- DN15 až DN200
- těsnění PTFE do +200 °C
- ovládací tlak pohonu min. 5,5 bar
VL851 a VL140F s pneupohonem
Nerezové přírubové kohouty pro agresivní média. Kohouty s přírubami nebo mezi příruby, s pohonem DA nebo SR.
- DN15 až DN100
- těsnění PTFE do +190 °C (VL851)
- chemie a potravinářství
VL521 a V101 s pneupohonem
Závitové kohouty s pohonem. Třídílný nerezový VL521 pro agresivní média, mosazný V101 pro vodu a vzduch.
- závit 1/4″ až 4″, VL521B s návarky
- pohon DA nebo SR
- teplota do +120 °C
K806 a K809 — vysoký tlak
Pro vysoký tlak a teploty do +250 °C. Nerezový K806 nebo ocelový K809 s těsněním PTFE+CG a pohonem DA nebo SR.
- vnitřní závit nebo návarky
- certifikát EN 10204-3.1
- ovládací tlak pohonu min. 5,5 bar
86TTT a 84TTT — trojcestné
Přírubové trojcestné kohouty s pohonem. Nerezový 86TTT nebo ocelový 84TTT s vrtáním koule L nebo T a jednočinným pohonem SR.
- DN25 až DN200
- těsnění PTFE do +180 °C
- tlak 40 bar do DN80, 16 bar od DN100
VL321 a V153 — trojcestné závitové
Trojcestné kohouty se závitem a pohonem. Nerezový VL321 s vrtáním koule L nebo T pro agresivní média, mosazný V153 s vrtáním L pro vodu a vzduch.
- vnitřní závit 1/4″ až 2″
- nerez do 63 bar, mosaz do 16 bar
- pohon DA nebo SR, do +120 °C
Pneupohony DAN — dvojčinné
Vzduch otevírá i zavírá. Samostatné pneupohony z eloxovaného hliníku s těsněním NBR.
- DA008 až DAN1920, 8–1 920 Nm
- příruby ISO 5211 F03 až F14
- rozhraní NAMUR, VDI/VDE 3845
Pneupohony SRN — jednočinné
Zpět je vrací pružina. Při výpadku vzduchu vrátí pružina armaturu do výchozí polohy.
- SRN15 až SRN960
- příruby ISO 5211 F03 až F14
- eloxovaný hliník, těsnění NBR
Potřebujete kohout bez pohonu, třeba pro pozdější automatizaci, nebo snímač polohy? Všechny kulové kohouty a armatury najdete v jedné kategorii.
Armatury a kohoutyPohony DA a SR vedle sebe
| Typ pohonu, funkce, výpadek vzduchu, velikosti a připojení | ||||
|---|---|---|---|---|
| Pohon | Jak pracuje | Při výpadku vzduchu | Velikosti | Připojení |
| DAN — dvojčinný | vzduch otáčí armaturou oběma směry | armatura zůstane v poslední poloze | DA008 až DAN1920, 8–1 920 Nm | ISO 5211 F03–F14, NAMUR |
| SRN — jednočinný | vzduch otáčí jedním směrem, zpět pružina | pružina vrátí armaturu do výchozí polohy | SRN15 až SRN960 | ISO 5211 F03–F14, NAMUR |
Velikost pohonu ke každé světlosti kohoutu najdete v tabulce příslušné kategorie s pohonem.
Jak vybrat pohon ke kohoutu
1. Dvojčinný, nebo jednočinný
Dvojčinný pohon DA otevírá i zavírá vzduchem. Jednočinný SR vrací armaturu pružinou, takže se při výpadku vzduchu sama vrátí do výchozí polohy.
2. Velikost pohonu
Pohon musí mít vyšší moment, než armatura potřebuje k otočení. U hotových sestav je pohon ke každé světlosti uvedený v tabulce kategorie.
3. Připojení
Pohon a armatura se spojí přes přírubu podle ISO 5211 a čtyřhran hřídele. Velikost příruby, třeba F05 nebo F07, i čtyřhranu musí sedět.
4. Vzduch a ovládání
Pneupohon potřebuje ovládací tlak aspoň 5,5 bar a ventil, který vzduch do pohonu přepíná. Polohu kohoutu na dálku ohlásí snímač koncových poloh.
Časté otázky
- Jaký je rozdíl mezi pohonem DA a SR?
- Pohon DA (dvojčinný) otáčí armaturou vzduchem v obou směrech. Pohon SR (jednočinný) vzduchem otočí jedním směrem a zpět ji vrátí pružina, i když vzduch vypadne.
- Lze pohon OMAL osadit na jiný kohout?
- Ano, pokud má kohout přírubu podle ISO 5211 se stejnou velikostí příruby a čtyřhranu. Pro automatizaci jsou připravené třeba kohouty V101, V153 a VL521B.
- Jaký materiál kohoutu zvolit?
- Na vodu, vzduch a další neagresivní média stačí mosazné kohouty V101 a V153 nebo litinový 02TTT. Na agresivní média v chemii a potravinářství volte nerez, třeba VL521, VL321, VL851 nebo 86TTT. Na vysoký tlak a teploty do +250 °C jsou K806 a K809.
- Jak poznám, v jaké poloze kohout je?
- Pneupohony mají nahoře ukazatel polohy. Pro kontrolu na dálku doplňte elektrický snímač koncových poloh, pro natáčení do mezipolohy pozicionér VT1000ER.
- Jaký tlak vzduchu pneupohon potřebuje?
- U hotových sestav kohoutu s pohonem je ovládací tlak nejméně 5,5 bar. Aby pohon dlouho vydržel, přivádějte do něj čistý upravený vzduch.
- Odkud firma OMAL pochází?
- OMAL založila v roce 1981 rodina výrobců kulových kohoutů v Polavenu ve Val Trompia u Brescie. V roce 1987 se přestěhovala do Villa Carcina, v roce 2008 otevřela závod v Rodengo Saiano, kde má dnes sídlo, a od roku 2016 vyrábí v Passiranu.
OMAL je značka italské společnosti OMAL S.p.A. z Rodengo Saiano. Rozměry, momenty a připojení najdete v tabulkách kategorií a na kartách výrobků.
