Jemný předfiltr WFIFM-450 – 10 bar, DN100, 84 000 l/min 0,1 mikronu · třída 2-x-2 · 10 bar
Kód: WFIFM-450.svg?676e60b7){kind=small}
Související produkty
Detailní popis produktu
Jemný procesní předfiltr WFIFM-450 zachytí jemné pevné částice větší než 0,1 µm, vodu a olejový aerosol; zbytkový olej je pod 0,1 mg/m³. Má přírubu DN100, průtok 84 000 l/min při 7 bar a pracovní tlak do 10 bar. Uvnitř je 3 vložky PFM-175V.
Patří do řady procesních filtrů WFIF mezi jemné předfiltry WFIFM: těleso je pro všechny stupně stejné, liší se vložka.
Technické parametry
| Parametr | Hodnota |
|---|---|
| Připojení | příruba DN100 |
| Průtok při 7 bar | 84 000 l/min (5 040 Nm³/h) |
| Pracovní tlak | 10 bar |
| Teplota vložky | +1,5 až +120 °C |
| Jemnost filtrace | 0,1 µm |
| Třída ISO 8573-1 | 2-x-2 |
| Zbytkový olej | < 0,1 mg/m³ |
| Výměna vložky | nejméně jednou za 12 měsíců |
| Vložka | 3× PFM-175V |
| Materiál vložky | borosilikátová mikrovlákna |
| Provedení vložky | skládaná |
| Těleso | svařovaná nerezová ocel 1.4404 |
| Výška A | 981 mm |
| Délka přes příruby B | 410 mm |
| Průměr tělesa C | 219,1 mm |
| Hmotnost | 55 kg |
| Vypouštění kondenzátu E | závit G 1" ve dně |
| Odpouštění kondenzátu | objednává se zvlášť |
Těleso a rozměry
Svařované těleso je z nerezové oceli 1.4404, na přání z 1.4301, s přírubami podle EN 1092-1/11 PN16 (na přání ANSI B16.5 WN Class 150) a těsněním FKM. Snese −20 až +150 °C; skutečná mez závisí na těsnění a vložce.
Podle výrobce: výška A 981 mm, délka přes příruby B 410 mm, průměr tělesa C 219,1 mm. Hmotnost 55 kg.
Průtok podle tlaku
Průtok platí pro tlak 7 bar a teplotu +20 °C. Při jiném tlaku se násobí korekčním faktorem, při 14 bar je to 1,88:
| Tlak (bar) | 4 | 7 | 10 |
|---|---|---|---|
| Průtok (l/min) | 52 920 | 84 000 | 115 920 |

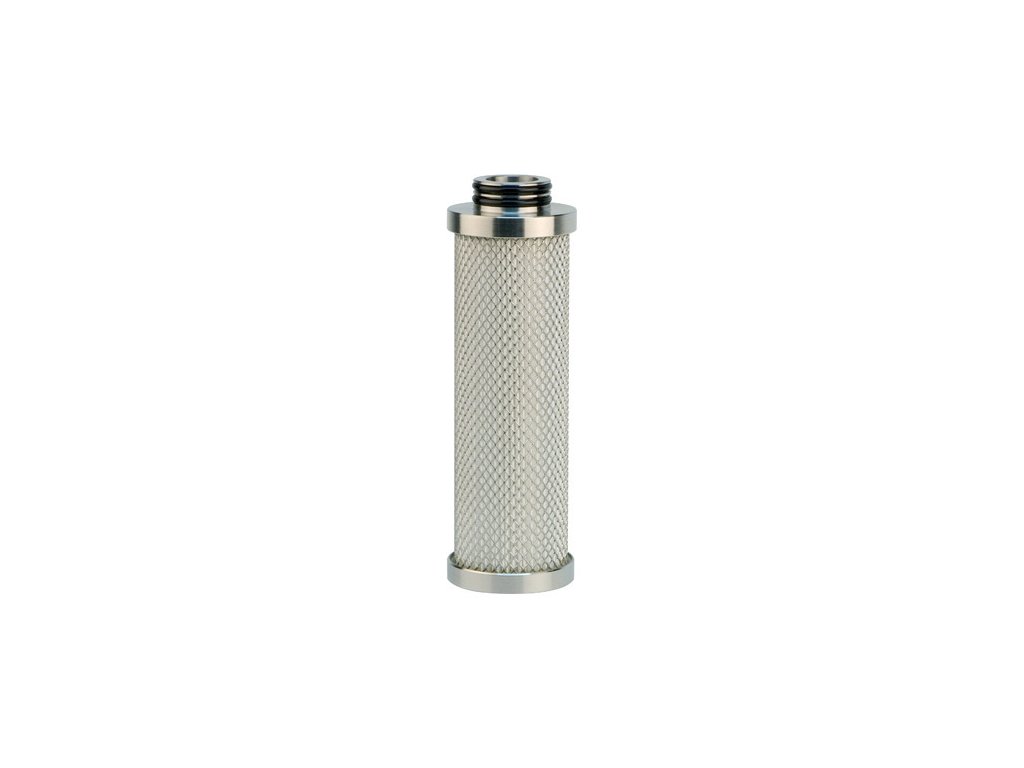

Vložka a příslušenství
Kam ho zařadit
Patří za sintrovaný předfiltr WFIFI1 nebo sítko; je to nejjemnější stupeň řady WFIF.
Další velikosti najdete mezi filtry stejného stupně.
Doplňkové parametry
| Kategorie: | Jemné nerezové předfiltry WFIFM pro částice a olej do 14 bar |
|---|---|
| Provedení: | Předfiltr |
| Tlak: | 10 bar |
| Připojení: | příruba DN100 |
| Rozměry: | 981 × 410 × 219,1 mm |
| Filtrace: | 0,1 µm |
| Filtrační vložka: | PFM-175V |
| Materiál: | Nerezová ocel |
| Odpouštění kondenzátu: | Bez odpouštěče |
| Počet vložek: | 3 |
| Pracovní teplota: | +1,5 / +120 °C |
| Průtok: | 84 000 l/min |
| Zbytkový olej: | <0,1 mg/m³ |
| Třída kvality - oleje: | 2 |
| Třída kvality - pevné nečistoty: | 2 |
