Sintrované nerezové předfiltry WFITI1 do 14 bar

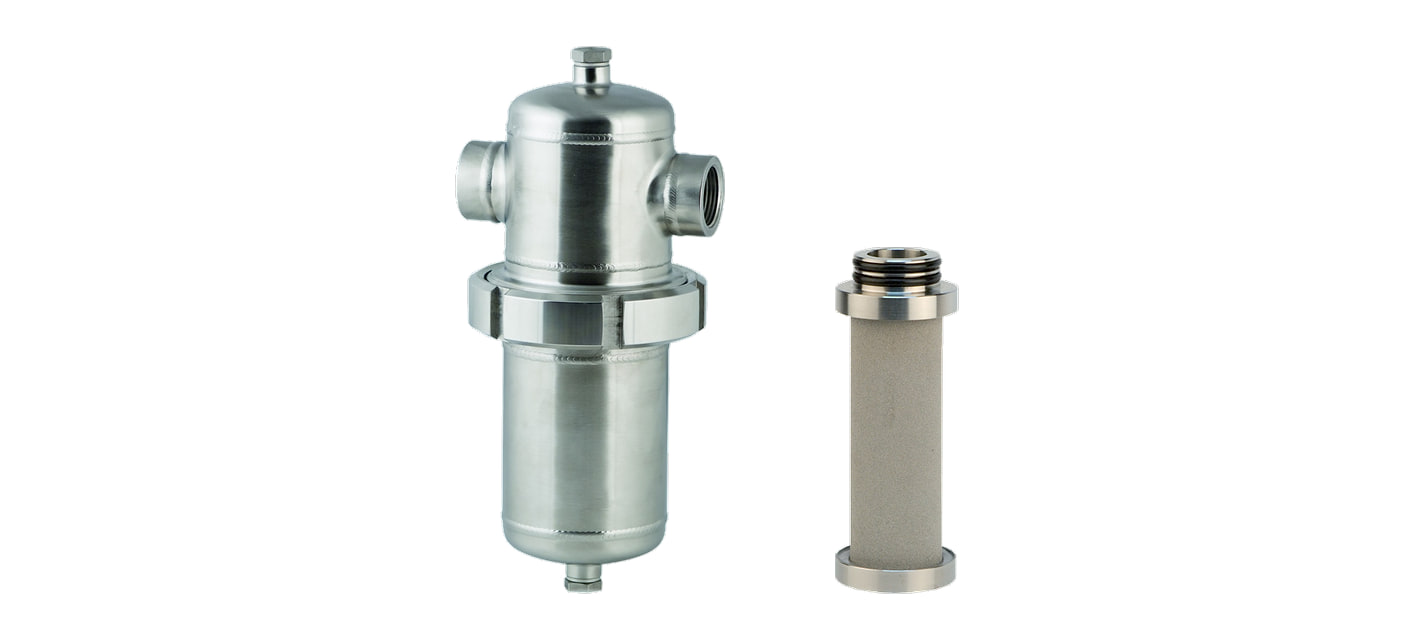

Sintrovaný předfiltr WFITI1 má vložku ze sintrované nerezové oceli 1.4404 a zachytí pevné částice větší než 1 µm. Vložka je celá z nerezu a snese stejně jako těleso až +150 °C.
Filtr WFITI1 je v 12 velikostech (G 1/4" až 3") s průtokem 1 250 až 60 000 l/min při 7 bar, pracovní tlak do 14 bar. Je jedním ze stupňů filtrů WFIT — těleso je pro všechny stupně stejné, liší se vložka.
Filtry WFITI1 podle velikosti
Velikost určuje připojení a průtok. Každá velikost má svou náhradní vložku řady PF.
| Filtry WFITI1 a náhradní vložky podle velikosti | ||||||
|---|---|---|---|---|---|---|
| Filtr | Připojení | l/min při 7 bar | Nm³/h při 7 bar | Výška A × průměr C | Hmotnost | Náhradní vložka |
| WFITI1-005 | G 1/4" | 1 250 | 75 | 204 × 76,1 mm | 1,9 kg | PFI1-005V |
| WFITI1-007 | G 3/8" | 1 750 | 105 | 235 × 76,1 mm | 2,1 kg | PFI1-007V |
| WFITI1-010 | G 1/2" | 2 500 | 150 | 239 × 76,1 mm | 2,2 kg | PFI1-010V |
| WFITI1-018 | G 3/4" | 3 750 | 225 | 263 × 76,1 mm | 2,3 kg | PFI1-018V |
| WFITI1-030 | G 1" | 5 250 | 315 | 278 × 88,9 mm | 3,1 kg | PFI1-030V |
| WFITI1-047 | G 1 1/4" | 7 000 | 420 | 348 × 88,9 mm | 3,4 kg | PFI1-047V |
| WFITI1-070 | G 1 1/2" | 10 000 | 600 | 376 × 114,3 mm | 4,6 kg | PFI1-070V |
| WFITI1-094 | G 2" | 15 000 | 900 | 458 × 114,3 mm | 5,4 kg | PFI1-094V |
| WFITI1-150 | G 2" | 21 000 | 1 260 | 571 × 114,3 mm | 6,1 kg | PFI1-150V |
| WFITI1-175 | G 2 1/2" | 28 000 | 1 680 | 722 × 139,7 mm | 11,4 kg | PFI1-175V |
| WFITI1-200 | G 3" | 40 000 | 2 400 | 1 004 × 139,7 mm | 12 kg | PFI1-200V |
| WFITI1-240 | G 3" | 60 000 | 3 600 | 1 029 × 168,3 mm | 16 kg | PFI1-240V |
Průtoky platí pro tlak 7 bar a teplotu +20 °C. Rozměry a hmotnosti podle technického listu výrobce, další údaje najdete na kartě každého filtru.
#showmore#
Kdy ho použít
Sintrovaný předfiltr se hodí tam, kde je vzduch teplejší: nerezová vložka snese až +150 °C, vložky z mikrovláken jen +120 °C. Olej nezachytí, třídu ISO 8573-1 pro něj výrobce neuvádí.

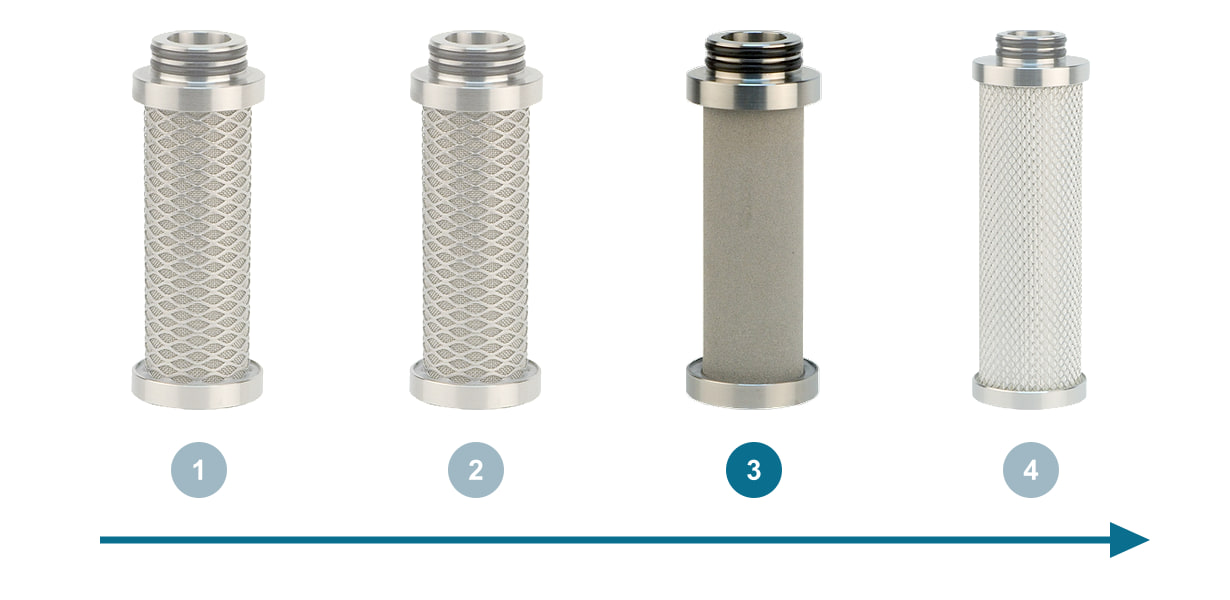

Kam ho zařadit
Za základní filtr WFITN5, před jemný předfiltr WFITM.
Průtok podle tlaku
Průtoky v katalogu platí pro tlak 7 bar a teplotu +20 °C. Při jiném tlaku se násobí korekčním faktorem, při 14 bar 1,88.
| Průtok filtrů WFITI1 v l/min podle tlaku | ||||
|---|---|---|---|---|
| Velikost (připojení) | 4 bar | 7 bar | 10 bar | 14 bar |
| 005 (G 1/4") | 788 | 1 250 | 1 725 | 2 350 |
| 007 (G 3/8") | 1 103 | 1 750 | 2 415 | 3 290 |
| 010 (G 1/2") | 1 575 | 2 500 | 3 450 | 4 700 |
| 018 (G 3/4") | 2 363 | 3 750 | 5 175 | 7 050 |
| 030 (G 1") | 3 308 | 5 250 | 7 245 | 9 870 |
| 047 (G 1 1/4") | 4 410 | 7 000 | 9 660 | 13 160 |
| 070 (G 1 1/2") | 6 300 | 10 000 | 13 800 | 18 800 |
| 094 (G 2") | 9 450 | 15 000 | 20 700 | 28 200 |
| 150 (G 2") | 13 230 | 21 000 | 28 980 | 39 480 |
| 175 (G 2 1/2") | 17 640 | 28 000 | 38 640 | 52 640 |
| 200 (G 3") | 25 200 | 40 000 | 55 200 | 75 200 |
| 240 (G 3") | 37 800 | 60 000 | 82 800 | 112 800 |
Vložka, odpouštění a údržba

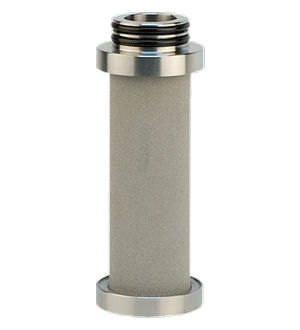

Do tělesa se vkládá vložka řady PF — například PFI1-010V pro WFITI1-010. Stejná vložka pasuje i do PFI1-010, WFIFI1-010. Pracovní teplota vložky +1,5 až +150 °C.
Filtr se dodává s vložkou, bez odpouštění kondenzátu. K filtrům WFIT výrobce nabízí nerezový plovákový odpouštěč AOK20SS do 20 bar a +65 °C a na hlavu diferenční manometr MDHI 50-K. Vypouštění je ve dně závitem G 1/2".
Vložku vyměňte nejméně jednou za 12 měsíců. Jednou ročně zkontrolujte i těleso, jestli není viditelně poškozené.
Příslušenství k filtrům WFITI1
Stejný stupeň v jiných řadách
Stupeň I1 je i ve filtrech PFI1 do 14 bar, filtrech WFIFI1 do 14 bar. Vložky jsou pro všechny řady stejné.
Ventilek radí
Nerez až do +150 °C. Sintrovaná vložka je z nerezové oceli 1.4404 a snese stejnou teplotu jako těleso. Na olejový aerosol za ni patří jemný předfiltr M.
- Jakou jemnost má předfiltr WFITI1?
- Vložka zachytí částice větší než 1 µm. Třídu ISO 8573-1 pro ni výrobce neuvádí.
- Zachytí i olej?
- Ne. Na olejový aerosol je jemný předfiltr M.
- Jakou teplotu snese?
- Vložka i těleso až +150 °C.
- Kdy vložku vyměnit?
- Nejméně jednou za 12 měsíců.
