Nerezové tlakové nádoby 5 až 3 000 l
Nerezové tlakové nádoby od 5 do 3 000 litrů, stojaté i ležaté, na 11 bar (ležaté 10 a 15 l na 12 bar). Každá velikost se vyrábí ve dvou provedeních: z nerezové oceli AISI304 a z odolnější AISI316L.

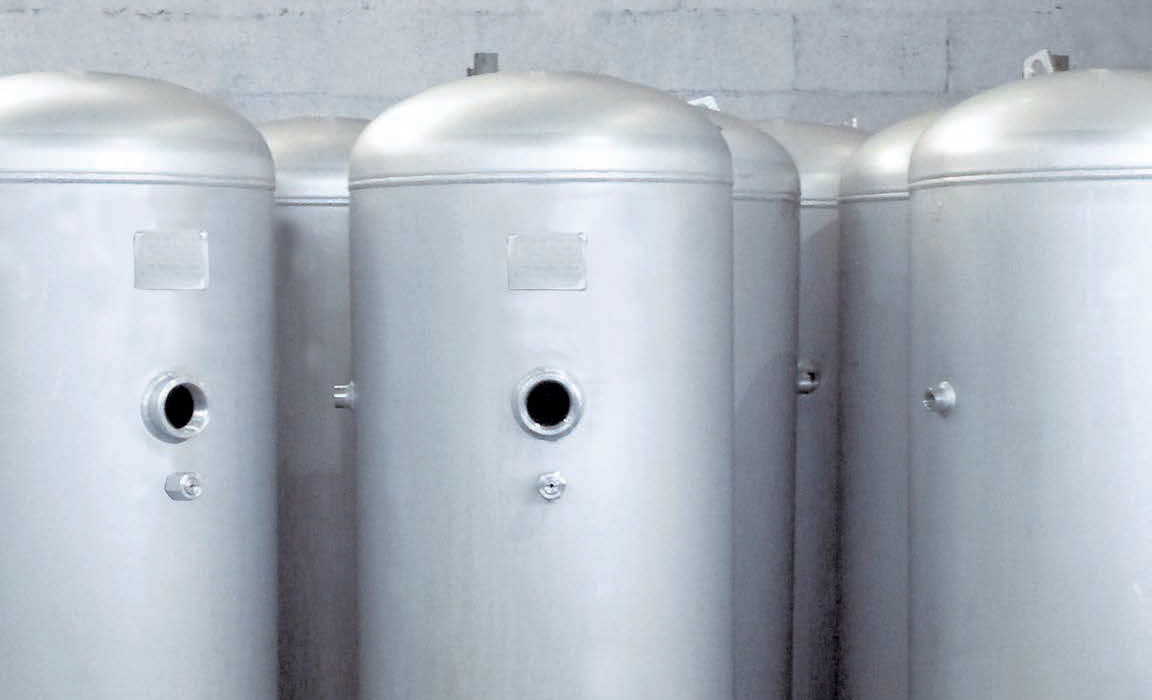

Vyrábí je italská skupina Baglioni podle směrnice 2014/68/EU pro tlaková zařízení (PED). Celá nádoba je z nerezu bez nátěru, uvnitř i zvenku mořená a pasivovaná.
AISI304, nebo AISI316L?
AISI304
Nejběžnější nerezová ocel. Stačí pro stlačený vzduch a dusík tam, kde nádoba nepřijde do styku s agresivním prostředím ani s chloridy.
AISI316L
Ocel s přídavkem molybdenu. Lépe odolává agresivnímu prostředí a chloridům, proto se volí do chemických a vlhkých provozů.
Stejné rozměry
Obě provedení mají stejné rozměry, přípojky i hmotnost. Jedinou výjimkou je stojatá 100 l, kde je provedení 316L nižší a boční přípojky má na opačné straně.
Všechny velikosti

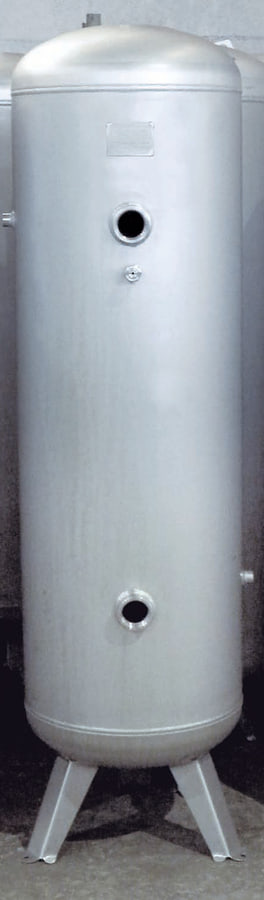

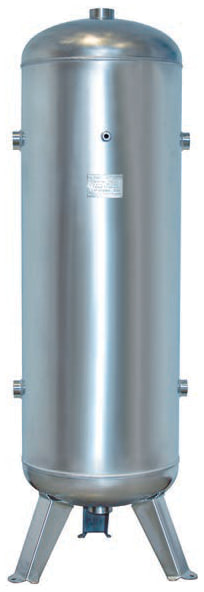

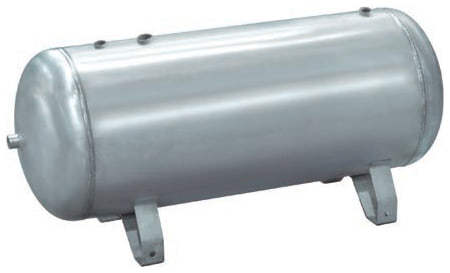

Stojaté nádoby stojí na třech nohách a mají přípojky v obou dnech i na plášti, ležaté leží na dvou sedlových patkách. Další nádoby obou poloh najdete na stránkách stojaté tlakové nádoby a ležaté tlakové nádoby.
| Stojaté nerezové nádoby — 24 až 3 000 l | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Objednací čísla 304 / 316L | Objem | Tlak | Ø × výška | Hmotnost | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| VVS24-11 / VVX24-11 | 24 l | 11 bar | Ø 240 × 772 mm | 15 kg | 1/2" | – | 1/2" | – | – | 1/2" | – |
| VVS50-11 / VVX50-11 | 50 l | 11 bar | Ø 305 × 957 mm | 21 kg | 1/2" | 1/2" | – | – | – | – | 1/2" |
| VVS100-11 / VVX100-11 | 100 l | 11 bar | Ø 370 × 1 184 mm | 32 kg | 1/2" | – | 3/4" | 3/8" | 3/8" | 3/4" | – |
| VVS150-11 / VVX150-11 | 150 l | 11 bar | Ø 446 × 1 277 mm | 49 kg | 1/2" | 1" | – | 1/4" | – | – | 1" |
| VVS200-11 / VVX200-11 | 200 l | 11 bar | Ø 446 × 1 572 mm | 55 kg | 1/2" | – | 1" | 3/8" | 3/8" | 1" | – |
| VVS270-11 / VVX270-11 | 270 l | 11 bar | Ø 500 × 1 771 mm | 69 kg | 1/2" | 1" | 1" | 3/8" | 3/8" | – | 1" |
| VVS500-11 / VVX500-11 | 500 l | 11 bar | Ø 600 × 2 061 mm | 125 kg | 1/2" | 1" | 1" | – | 3/8" | 1" | 1" |
| VVS1000-11 / VVX1000-11 | 1 000 l | 11 bar | Ø 800 × 2 346 mm | 377 kg | 2" | 2" | 2" | 3/8" | 3/8" | 2" | 2" |
| VVS1500-11 / VVX1500-11 | 1 500 l | 11 bar | Ø 1 000 × 2 305 mm | 634 kg | 2" | 2" | 2" | 1/2" | 1/2" | 2" | 2" |
| VVS2000-11 / VVX2000-11 | 2 000 l | 11 bar | Ø 1 100 × 2 460 mm | 810 kg | 2" | 2" | 2" | 1/2" | 1/2" | 2" | 2" |
| VVS3000-11 / VVX3000-11 | 3 000 l | 11 bar | Ø 1 200 × 2 871 mm | 942 kg | 2" | 2" | 2" | 1/2" | 1/2" | 2" | 2" |
| Ležaté nerezové nádoby — 5 až 1 000 l | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Objednací čísla 304 / 316L | Objem | Tlak | Ø × délka | Hmotnost | x | y | k | j | z |
| VHS5-11 / VHX5-11 | 5 l | 11 bar | Ø 150 × 314 mm | 6 kg | 1/2" | – | – | – | 1/2" |
| VHS10-12 / VHX10-12 | 10 l | 12 bar | Ø 169 × 506 mm | 8 kg | 1/2" | – | 1/2" | – | 1/2" |
| VHS15-12 / VHX15-12 | 15 l | 12 bar | Ø 196 × 624 mm | 11 kg | 1/2" | – | 1/2" | – | 1/2" |
| VHS24-11 / VHX24-11 | 24 l | 11 bar | Ø 240 × 634 mm | 13 kg | 1/2" | – | 1/2" | – | 1/2" |
| VHS50-11 / VHX50-11 | 50 l | 11 bar | Ø 305 × 784 mm | 21 kg | 1/2" | 3/8" | 3/8" | – | 1/2" |
| VHS100-11 / VHX100-11 | 100 l | 11 bar | Ø 370 × 966 mm | 32 kg | 1/2" | 3/8" | 1/2" | 3/8" | 3/8" |
| VHS150-11 / VHX150-11 | 150 l | 11 bar | Ø 446 × 1 064 mm | 49 kg | 1/2" | 3/8" | 1/2" | 3/8" | 1/2" |
| VHS200-11 / VHX200-11 | 200 l | 11 bar | Ø 446 × 1 364 mm | 55 kg | 1/2" | 3/8" | 1/2" | 1/2" | 3/8" |
| VHS270-11 / VHX270-11 | 270 l | 11 bar | Ø 500 × 1 558 mm | 69 kg | 1/2" | 3/8" | 1" | 1/2" | 1/2" |
| VHS500-11 / VHX500-11 | 500 l | 11 bar | Ø 600 × 1 864 mm | 125 kg | 1/2" | 3/8" | 1" | 1/2" | 1/2" |
| VHS1000-11 / VHX1000-11 | 1 000 l | 11 bar | Ø 800 × 2 200 mm | 377 kg | 2" | 3/4" | 1" | 1/2" | 1/2" |

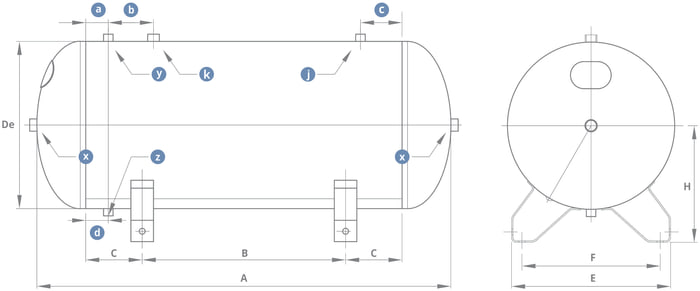

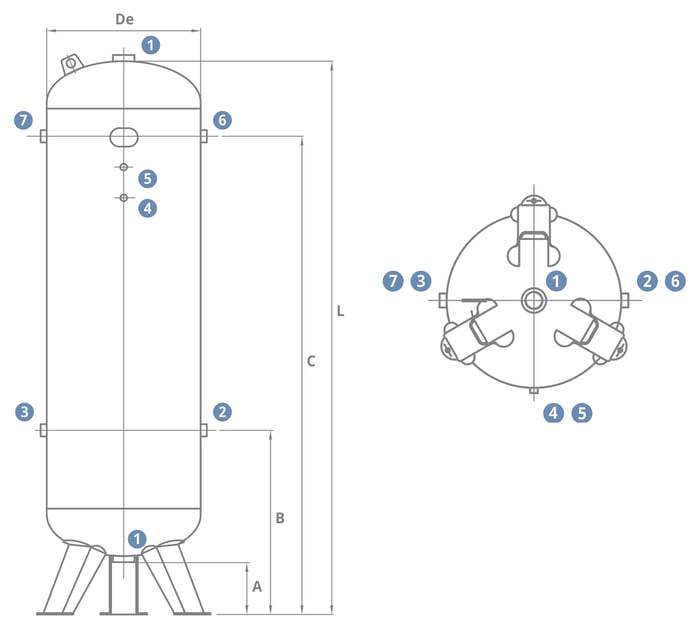

Čísla a písmena přípojek odpovídají výkresům, pomlčka znamená, že nádoba dané velikosti přípojku nemá. Přípojka 1 u stojatých a x u ležatých je v obou dnech. Stojatá 100 l v provedení 316L je nižší (1 106 mm) a boční přípojky má místo 3 a 6 na pozicích 2 a 7.
#showmore#
K čemu se hodí
- Čistý vzduch bez nátěru. Uvnitř není nátěr, který by se mohl časem odlupovat, a nerez odolává korozi od kondenzátu. Proto se volí tam, kde záleží na čistotě vzduchu, například v potravinářství, farmacii nebo v laboratořích.
- Vzduch, dusík i voda. Nádoby jsou určené pro stlačený vzduch, dusík a stlačený vzduch s vodou, tedy pro tekutiny skupiny 2.
- Agresivní prostředí. Provedení AISI316L s molybdenem vydrží i v chemických provozech a tam, kde jsou chloridy.
- Mráz i horko. Nádoby do 270 l snesou −80 až +120 °C, větší −55 až +80 °C.
Nádoby nejsou určené pro tekutiny skupiny 1, tedy pro hořlavé, výbušné, jedovaté ani oxidující látky.
Armatury a rozvod z nerezu
Nádoby se dodávají bez armatur. Aby celý rozvod zůstal z nerezu, nabízíme k nim i nerezové armatury.
Pojistný ventil
Pojistný ventil smí otevírat nejvýš na pracovní tlak nádoby. Vybrat můžete z nabídky nerezových pojistných ventilů.
Manometr
Tlak v nádobě ukáže manometr na přípojce pláště, třeba z řady nerezových manometrů 63 mm.
Kohouty a šroubení
K uzavření přípojek se hodí nerezové kulové kohouty a k napojení rozvodu nerezové šroubení.
Kde vzduch přichází do styku s výrobkem, patří za nádobu i filtrace, například sterilní filtry pro stlačený vzduch.
Doprava a umístění
Nádoby váží od 6 kg (ležatá 5 l) do 942 kg (stojatá 3 000 l). Stojaté stojí na třech nohách z ohýbaného plechu, ležaté na dvou sedlových patkách s otvory.
Podklad musí unést hmotnost nádoby soustředěnou do patek. Pod patky patří tlumiče vibrací, napevno se nádoba k podlaze ani ke konstrukci nekotví.
Doklady a revize
Nádoby se vyrábějí podle směrnice 2014/68/EU pro tlaková zařízení (PED) a nesou značku CE. Dostanete k nim prohlášení o shodě se štítkovými údaji a návod k použití a údržbě.
Provozovatel musí nádobu nechat pravidelně revidovat. Jaké revize a v jakých lhůtách platí, záleží na objemu a tlaku nádoby. Podrobnosti rozebírá článek o povinnostech provozovatele.
Moření a pasivace
Po svaření se nádoba uvnitř i zvenku moří, aby se odstranily oxidy z výroby, a pasivací se obnoví ochranná vrstva nerezu. Proto nádoby nepotřebují žádný nátěr.
Provedení na přání

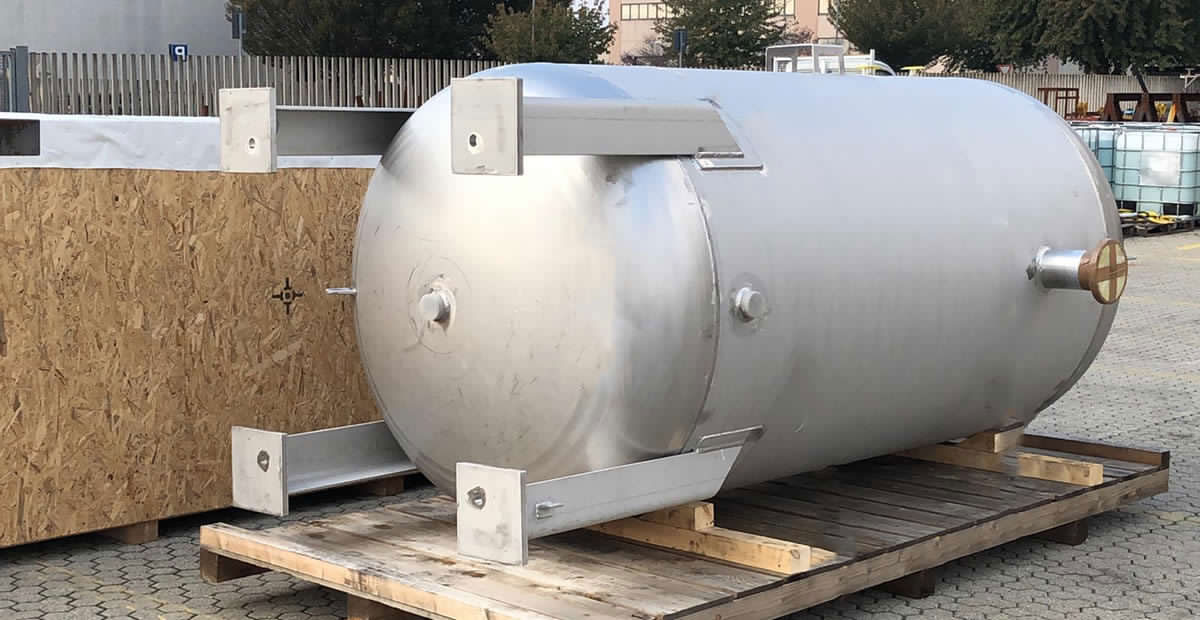

Výrobce na přání dodá nádoby s vnějším elektrolytickým leštěním, které snižuje drsnost povrchu. Vyrábí i zakázkové nerezové nádoby, například s přírubovými přípojkami nebo s revizním otvorem.
Levnější lakované nádoby najdete mezi nádobami do 50 l, nádobami 100 až 720 l a nádobami 1 000 až 3 000 l. Celou nabídku ukazuje přehled tlakových nádob.
Ventilek radí
Na nerez jen nerezové nářadí. Ocelový kartáč nebo piliny z běžné oceli zanechají na povrchu železné částice, které zreznou a vypadají jako koroze nádoby. Čistěte ji hadrem nebo nerezovým kartáčem.
- Čím se liší AISI304 a AISI316L?
- AISI316L obsahuje molybden, a proto lépe odolává agresivnímu prostředí a chloridům. Rozměry, přípojky i hmotnost mají obě provedení stejné, kromě stojaté 100 l.
- Pro jaké médium jsou nádoby určené?
- Pro stlačený vzduch, dusík a stlačený vzduch s vodou, tedy pro tekutiny skupiny 2.
- Jakou teplotu nádoby snesou?
- Nádoby do 270 l −80 až +120 °C, nádoby od 500 l −55 až +80 °C.
- Mají nádoby nátěr?
- Ne. Nerez je uvnitř i zvenku mořený a pasivovaný. Na přání výrobce dodá vnější elektrolytické leštění.
- Mají nádoby revizní otvor?
- Standardně ne, všechny přípojky jsou závitové.
- Jaké armatury k nádobě patří?
- Pojistný ventil, manometr a uzavírací kohouty. Nádoby se dodávají bez armatur, nerezové armatury najdete v naší nabídce.
Vyrobeno podle směrnice 2014/68/EU pro tlaková zařízení (PED). Médium: stlačený vzduch, dusík a stlačený vzduch s vodou (tekutiny skupiny 2). Pracovní teplota −80 až +120 °C (do 270 l), −55 až +80 °C (500 l a víc).
