Olejoznak pro kompresor: průhledítko na kontrolu hladiny oleje

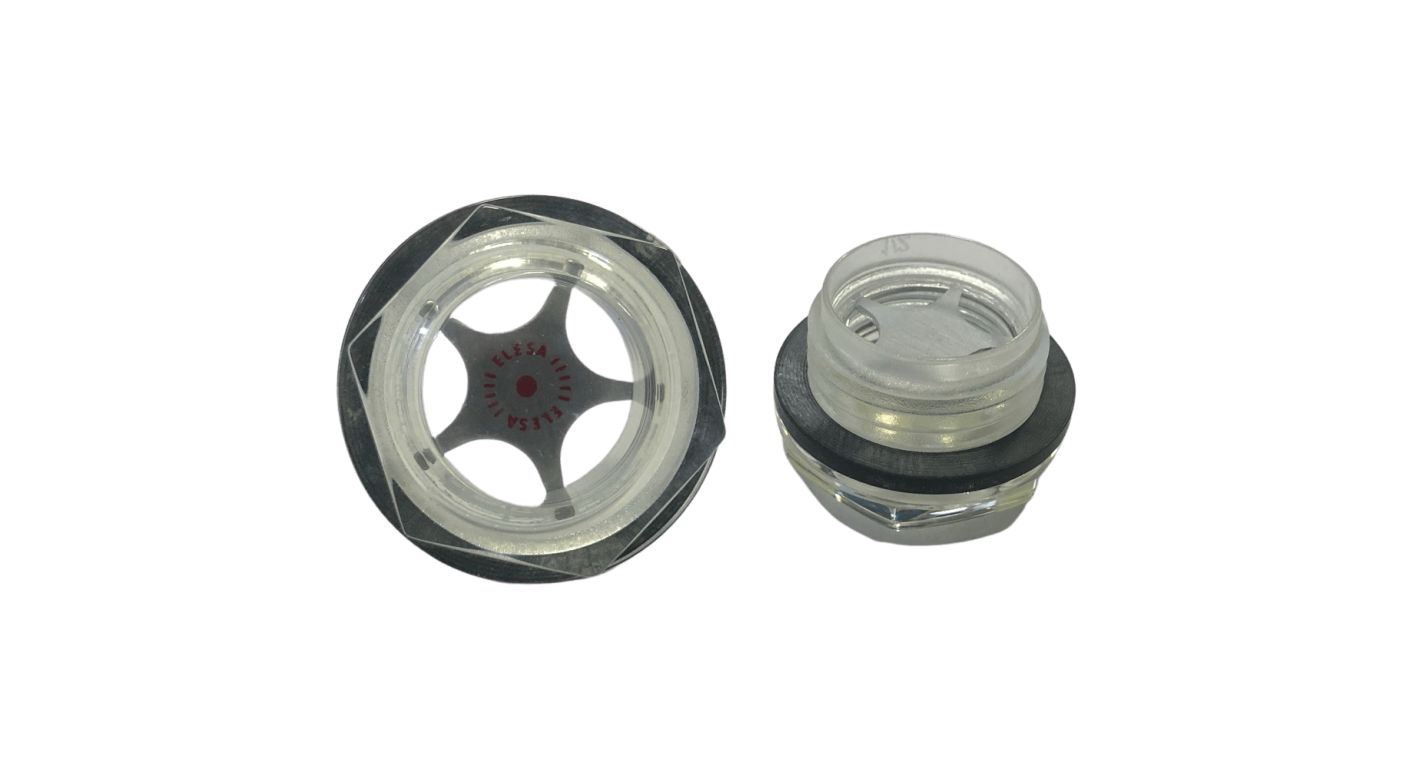

Olejoznak je průhledítko, kterým se kontroluje hladina oleje v agregátu. Zašroubuje se do boku olejové vany a je na něm vidět, kolik oleje ve stroji je. Když zežloutne, zmatní nebo praskne, kontrola hladiny přestane fungovat — a provoz pístového kompresoru bez dohledu nad olejem končí zadřeným agregátem. Vybírá se podle závitu; v tabulce níž najdete ke každé velikosti i vnější průměr, velikost klíče a utahovací moment.
Vyberte podle závitu

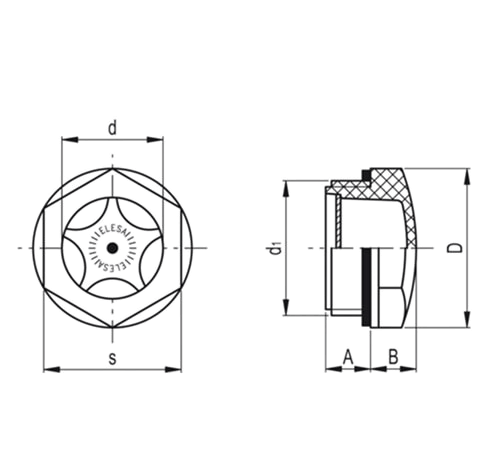

Rozhoduje závit — ten musí sedět do otvoru v olejové vaně. Ostatní rozměry jsou tu proto, abyste věděli, jestli se olejoznak vejde do místa a jakým klíčem ho utáhnete. Vnější průměr je největší rozměr dílu, průzor je průměr plochy, kterou je vidět hladina, a velikost klíče je rozměr šestihranu přes plochy.
| Olejoznaky pro kompresory — rozměry, velikost klíče a utahovací moment | ||||||
|---|---|---|---|---|---|---|
| Objednací číslo | Závit | Vnější průměr | Průzor | Klíč | Délka závitu | Utahovací moment |
| 13651 | G 1/4" | 18 mm | 9 mm | 15 mm | 10 mm | 2–3 Nm |
| 13671 | G 3/8" | 22 mm | 11 mm | 19 mm | 7,5 mm | 3–5 Nm |
| 13691 | G 1/2" | 26 mm | 14 mm | 22 mm | 10,5 mm | 4–6 Nm |
| 13721 | G 3/4" | 31,5 mm | 20 mm | 27 mm | 10,5 mm | 6–8 Nm |
| 13741 | G 1" | 40 mm | 25 mm | 34 mm | 11 mm | 8–10 Nm |
| 13761 | G 1 1/4" | 47 mm | 30 mm | 40,5 mm | 11,5 mm | 8–10 Nm |
Rozměry a momenty jsou z technického listu výrobce, který je přiložený u každého produktu. Utahovací moment dodržte — příliš silné dotažení průhledítko praskne, příliš slabé netěsní.
#showmore#
Co olejoznak umí a co ho zničí
Zvětšovací čočka

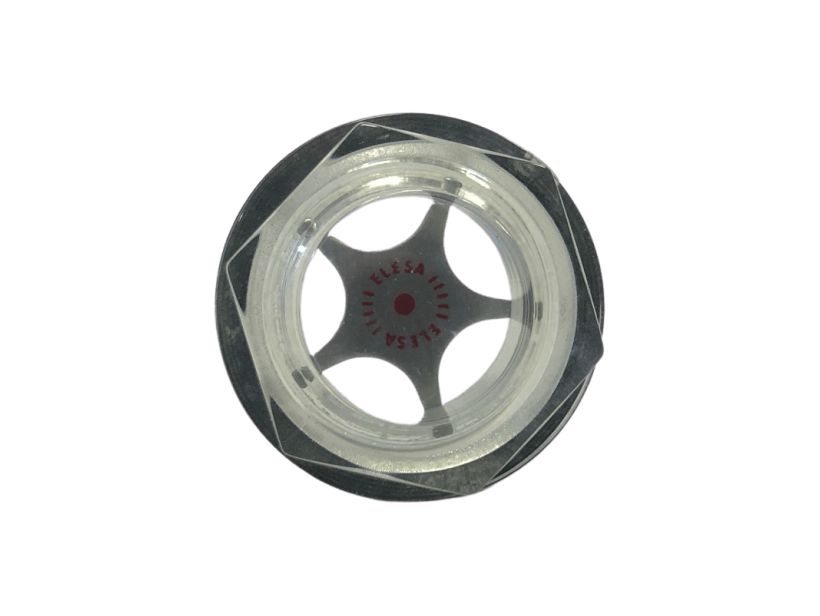

Průhledítko je tvarované jako zvětšovací čočka, takže je hladina čitelná i při pohledu ze strany — u kompresoru, ke kterému se nedá pohodlně dostat zepředu, to rozhoduje. Uvnitř je kontrastní hvězda z matně eloxovaného hliníku s červeným středem; proti ní je hladina vidět líp než proti holému sklu.
Materiál a teplota

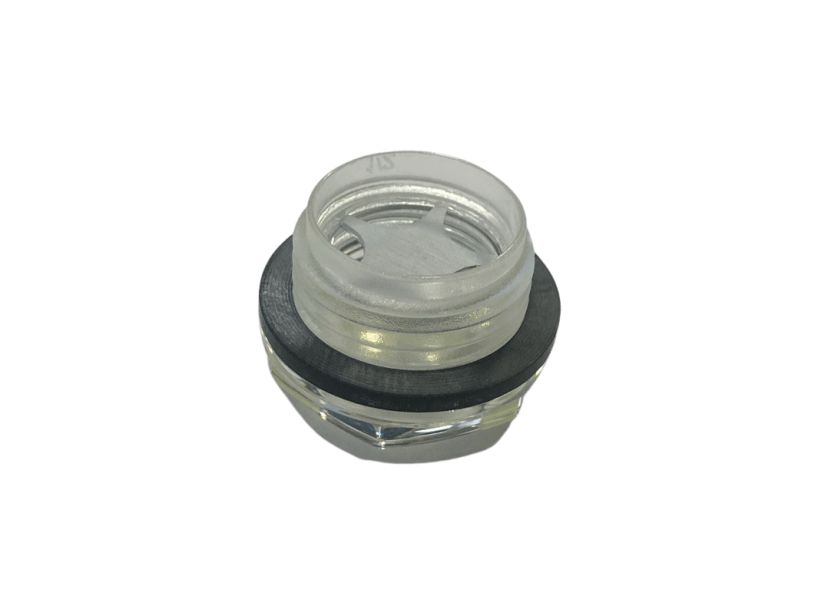

Tělo je z průhledného technopolymeru na bázi polyamidu (PA-T), těsnicí kroužek ze syntetické pryže NBR. Maximální trvalá provozní teplota je 100 °C, což pístovému kompresoru bohatě stačí.
Pozor na alkohol
Tohle je jediná věc, která olejoznak spolehlivě zničí: nesmí přijít do styku s alkoholem ani s čisticími prostředky, které alkohol obsahují. Technopolymer po nich popraská. Když kolem olejoznaku utíráte olej, použijte hadr a odmašťovač bez alkoholu — ne lihový čistič na sklo.
Kdy a jak ho vyměnit
Kdy je čas
Když průhledítko zežloutne, zmatní nebo je prasklé, hladina se z něj nedá přečíst — a kontrola oleje je to jediné, kvůli čemu tam je. Druhý důvod je netěsnost: pokud kolem olejoznaku prosakuje olej, bývá na vině ztvrdlý těsnicí kroužek.
Jak na to
Olej vypusťte nebo stroj nakloňte tak, aby hladina byla pod otvorem. Starý olejoznak vyšroubujte, dosedací plochu otřete dosucha a nový zašroubujte s těsnicím kroužkem. Dotáhněte momentem z tabulky — rukou a citem se to dá snadno přetáhnout a plastové tělo praskne.
Co k tomu patří
Když už máte stroj odstavený, hodí se obvykle ještě tohle.
- Oleje pro kompresory — když při výměně olejoznaku měníte i náplň
- Servisní sady — těsnění, filtr a olej na jednu údržbu pohromadě
- Kompresorové jednotky — olejoznak sedí do olejové vany agregátu
- Sací filtry — druhá věc, která se kontroluje při každé údržbě
Ventilek radí
Zažloutlý olejoznak je levnější problém než zadřený agregát.
Lidičky, tohle je díl za pár korun, na kterém visí celý stroj. Když přes průhledítko není vidět, nikdo hladinu nekontroluje — a pak se jednou agregát zadře, protože v něm olej nebyl. Dvě rady. Zaprvé: vyměňte ho při nejbližší údržbě, ne až „někdy". Zadruhé: dotahujte momentem, ne silou — plastové tělo praskne dřív, než si toho všimnete. A nikdy na něj lihový čistič.
Časté dotazy k olejoznakům
- Jak poznám, kterou velikost potřebuju?
- Podle závitu v olejové vaně. Vyšroubujte starý olejoznak a změřte závit, nebo ho porovnejte s tabulkou výš — vedeme šest velikostí od G 1/4" po G 1 1/4". Všechny mají trubkový závit G.
- Čím se olejoznak utahuje?
- Šestihranem na těle, klíčem podle velikosti — od 15 mm u G 1/4" po 40,5 mm u G 1 1/4". Velikost klíče i utahovací moment jsou v tabulce výš. Moment dodržte: plastové tělo se přetáhnout dá snadno.
- Můžu ho čistit lihem nebo čističem na sklo?
- Ne. Technopolymer nesmí přijít do styku s alkoholem ani s čisticími prostředky, které ho obsahují — po nich popraská. Použijte hadr a odmašťovač bez alkoholu.
- Jakou teplotu olejoznak vydrží?
- Maximální trvalá provozní teplota je 100 °C. Pístový kompresor se v olejové vaně k téhle hranici nedostane, takže to je s rezervou.
- Musím při výměně olejoznaku vypustit olej?
- Stačí, aby byla hladina pod otvorem. Buď olej vypusťte, nebo stroj nakloňte. Když už olej venku je, vyplatí se rovnou vyměnit náplň.
- Je v dodávce těsnicí kroužek?
- Ano, olejoznak se dodává s těsnicím kroužkem z NBR. Ten starý nepoužívejte znovu — ztvrdlá pryž je nejčastější důvod, proč kolem olejoznaku prosakuje olej.
Rozměry, materiál a utahovací momenty odpovídají technickému listu výrobce, který je přiložený u každého produktu. Uvedené rozměry jsou v milimetrech.
Řazení produktů
Výpis produktů
Náhradní olejoznak pro kompresor s trubkovým závitem G 3/8". Vnější průměr 22 mm, průzor 11 mm, utahuje se klíčem 19 mm. Tělo z průhledného technopolymeru PA-T, těsnicí kroužek...
Náhradní olejoznak pro kompresor s trubkovým závitem G 1/2". Vnější průměr 26 mm, průzor 14 mm, utahuje se klíčem 22 mm. Tělo z průhledného technopolymeru PA-T, těsnicí kroužek...
Náhradní olejoznak pro kompresor s trubkovým závitem G 1/4". Vnější průměr 18 mm, průzor 9 mm, utahuje se klíčem 15 mm. Tělo z průhledného technopolymeru PA-T, těsnicí kroužek...
Náhradní olejoznak pro kompresor s trubkovým závitem G 1 1/4". Vnější průměr 47 mm, průzor 30 mm, utahuje se klíčem 40.5 mm. Tělo z průhledného technopolymeru PA-T, těsnicí...
Náhradní olejoznak pro kompresor s trubkovým závitem G 1". Vnější průměr 40 mm, průzor 25 mm, utahuje se klíčem 34 mm. Tělo z průhledného technopolymeru PA-T, těsnicí kroužek...
Náhradní olejoznak pro kompresor s trubkovým závitem G 3/4". Vnější průměr 31.5 mm, průzor 20 mm, utahuje se klíčem 27 mm. Tělo z průhledného technopolymeru PA-T, těsnicí...
