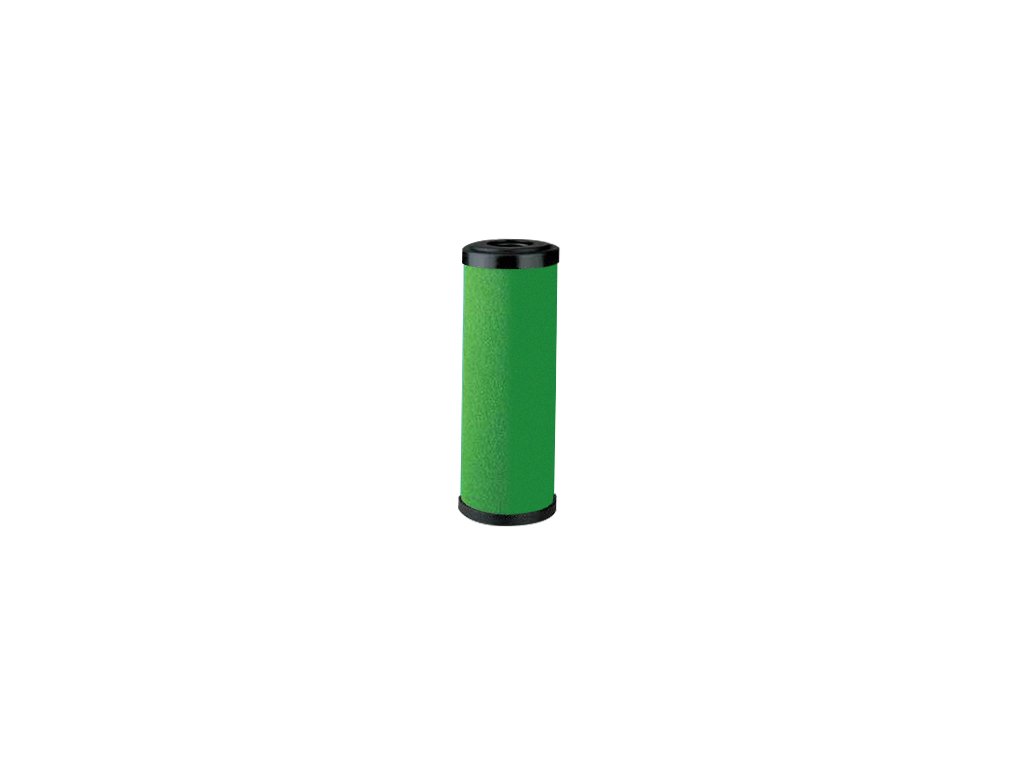

Wkład filtrujący do filtra wstępnego AFM-85
Kod: AFM-85V
Opis szczegółowy produktu
Przemysłowa filtracja sprężonego powietrza ISO 8573-1 - AF
Omega Air robi to, czego potrzebujeszNasza gama filtrów oferuje rozwiązania zarówno dla małych zakładów rzemieślniczych, jak i dużych przedsiębiorstw przemysłowych pracujących w trybie ciągłym. Omega Air może dostarczyć rozwiązanie, które zapewnia niezawodność, efektywność kosztową i wysoką jakość sprężonego powietrza, których wymaga większość operacji. Więcej niż zestaw częściJeśli potrzebujesz wkładu filtracyjnego, wskaźnika ciśnienia, spustu kondensatu lub w pełni wyposażonego filtra, współpracuj z nami, ponieważ doskonale znamy potrzeby w zakresie produktów do sprężonego powietrza i oferujemy szeroki wybór opcjonalnych akcesoriów. Jesteśmy ekspertami w zakresie systemów optymalizacji produktów, dzięki czemu nasze produkty przyczyniają się do znacznego obniżenia kosztów eksploatacji instalacji pneumatycznych, zwiększają jakość produktów końcowych i zmniejszają ryzyko wypadków. Omega Air...Lepsze powietrzeNasza technologia, wiedza fachowa i doświadczenie znalazły zastosowanie w filtrach serii AF, dzięki czemu ta seria filtrów jest najlepszym rozwiązaniem dla osiągnięcia możliwej jakości sprężonego powietrza, i to niezależnie od wielkości instalacji. Jakość na pierwszym miejscuJakość zainstalowanych produktów odgrywa kluczową rolę w zapewnieniu płynnej i bezawaryjnej pracy oraz prawidłowego funkcjonowania procesów produkcyjnych. Stały nadzór osoby notyfikowanej, ścisła kontrola produkcji i 100% kontrola końcowa naszych produktów są kluczem do osiągnięcia wysokiej jakości wszystkich dostarczanych przez nas wyrobów. |
 |
Właściwości filtrowania AF |
Zastosowanie |
| Ciśnienie robocze : 16 bar |
|
| Przepływ przy 7 bar : 60 - 2 760 m³/h | |
| Przyłącze : 3/8" - 3 " | |
| Kolor standardowy: RAL 5012 | |
| Materiał korpusu: aluminium | |
| Jakość powietrza: ISO 8573-1 |
 |
Przyłącze sprężonego powietrzaDo podłączenia do instalacji sprężonego powietrza na korpusie filtra znajdują się wewnętrzne gwinty rurowe. Do instalacji dodatkowych urządzeń lub łączenia kilku filtrów tego samego rozmiaru na korpusie przygotowane są otwory, które umożliwiają montaż filtra na ścianie lub na obudowie kompresora. |
 |
Wykończenie powierzchni korpusu filtraGłównym celem obróbki powierzchni jest ochrona powierzchni korpusu filtra przed korozją. Technika anodowania pozwala na zabezpieczenie powierzchni w miejscach trudno dostępnych dla konwencjonalnego malowania. Anodowana powierzchnia może być dostarczona jako opcja, malowanie kataforetyczne może być oferowane na życzenie. |
 |
Wziernik do zbiornikaWziernik w zbiorniku umożliwia łatwą kontrolę kondensatu zgromadzonego w dolnej części korpusu filtra. Na każdym odlewie korpusu filtra przygotowano miejsce do montażu wziernika. |
 |
WS/WM - zestaw do montażu na ścianieZestawy montażowe zostały opracowane w celu łatwego montażu filtra na ścianie lub innej powierzchni. Zestaw zawiera 2 wsporniki ze stali nierdzewnej (które są lustrzane) i 6 wkrętów samogwintujących. |
 |
AK - zestawy łącząceZestaw montażowy AK przeznaczony jest do łączenia ze sobą dwóch lub więcej filtrów. Konstrukcja zestawu montażowego jest uniwersalna i można ją zastosować do dowolnego typu filtrów, w tym filtrów niektórych innych światowych producentów, o ciśnieniu do 20 bar. Element łączący wyposażony jest we wspornik montażowy do zamocowania na ścianie lub na innej powierzchni. |
Stopnie filtracji zgodne z normą ISO 8573-1
 |
 |
 |
 |
 |
|
Warstwy
|
Warstwy
|
Warstwy
|
Warstwy
|
Warstwy
|
|
|
|
|
|
 |
|
Warstwy
|
Warstwy
|
Warstwy
|
Warstwy
|

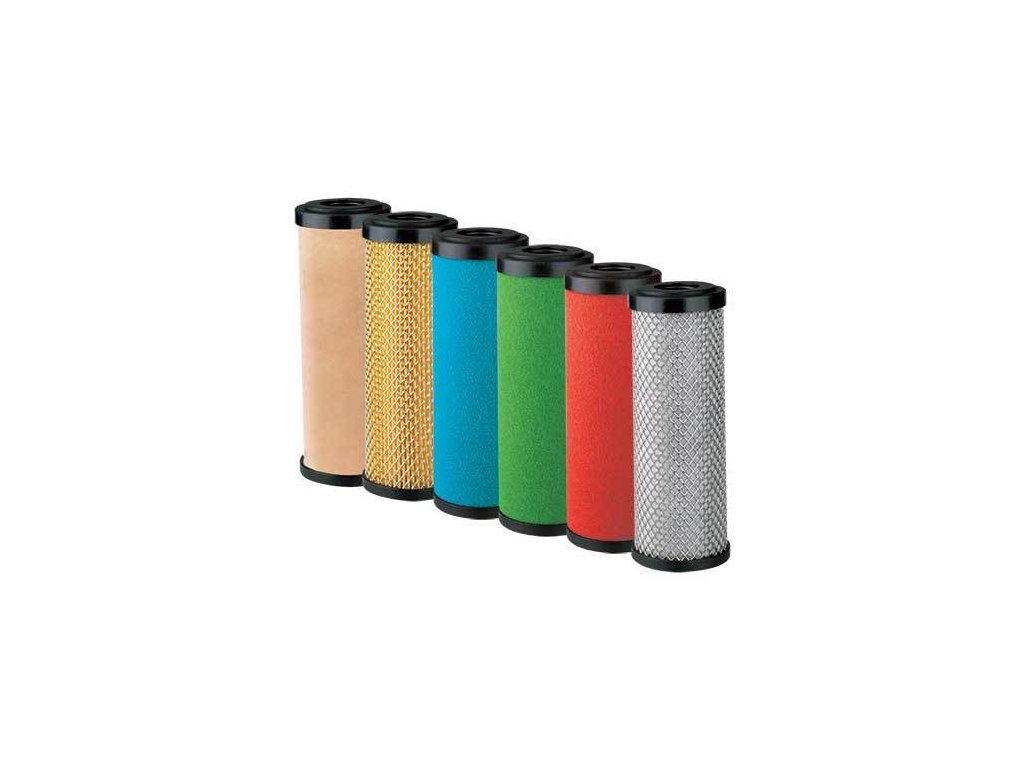

Opcjonalne akcesoria do filtracji AF
 |
 |
 |
Parametry dodatkowe
| Kategoria: | Przemysłowe filtry sprężonego powietrza Omega Air do 50 bar |
|---|---|
| Wersja: | Filtr wstępny |
| Ciśnienie: | 16 barów |
| Filtracja: | 0,1 µm |
| Temperatura pracy: | +1,5 / +65°C |
| Przepływ: | 8500 l/min |
| Pozostały olej: | <0,1 mg/m³ |
| Klasa jakości - oleje: | 2 |
| Klasa jakości - zanieczyszczenia stałe: | 2 |
| W magazynie: | Magazyn zewnętrzny |
| Pozycja została wyprzedana… | |
Ocena produktu
Bądź pierwszą osobą, która napisze opinię do tego produktu.
Omega Air to słoweński producent urządzeń do uzdatniania sprężonego powietrza z siedzibą w Lublanie. Firma powstała w 1988 roku, dziś zatrudnia 370 osób i eksportuje do ponad 80 krajów. Ma własny dział rozwoju i patenty, a prawie całą produkcję prowadzi we własnych zakładach.
U nas znajdą Państwo przede wszystkim filtry przemysłowe do 420 bar wraz z wkładami zamiennymi, nierdzewne filtry procesowe i sterylne, osuszacze chłodnicze, adsorpcyjne i membranowe, kolumny z węglem aktywnym, separatory olej-woda i spusty kondensatu. Pracują w warsztatach i dużych zakładach, w przemyśle spożywczym, farmacji, chemii i lakierniach.
Słoweński producentFiltry, osuszacze i separatory Omega Air
Filtry przemysłowe do 50 bar
Filtry do typowych instalacji. Serie AAF i BF do 16 bar, BFHP do 25 bar i HF do 50 bar. Stopień filtracji określa wkład.
- od filtra zgrubnego po węgiel aktywny
- gwint G 1/8" do 3" lub kołnierze DN80 do DN300
- AAFHT do gorącego powietrza do +120 °C
Filtry wysokociśnieniowe CHP i IHP
Na ciśnienie 100, 250 i 420 bar. Korpus CHP jest ze stali węglowej niklowanej, IHP ze stali nierdzewnej.
- 8 rozmiarów z gwintem G 1/4" do 2"
- przepływ od 667 do 11 917 l/min przy 7 bar
- sześć stopni aż po węgiel aktywny
Nierdzewne filtry procesowe
Stal 1.4404 dla żywności i farmacji. Sześć serii do 14 i 50 bar z gwintem, kołnierzami lub końcówkami do wspawania.
- 12 stopni filtracji w każdej serii
- wkład sterylny w seriach PF i HPF
- przepływ od 1 250 do 352 000 l/min przy 7 bar
Osuszacze chłodnicze RDS
Punkt rosy +3 °C dla większości zakładów. Powietrze w osuszaczu się schładza, woda się skrapla, a spust usuwa ją bez straty powietrza.
- 18 rozmiarów, od 333 do 31 667 l/min
- ciśnienie robocze do 16 bar
- sterownik pokazuje punkt rosy
Osuszacze adsorpcyjne ADRY
Bardzo suche powietrze, punkt rosy −40 °C. Wilgoć zatrzymuje adsorbent w dwóch kolumnach, które pracują na zmianę.
- 9 rozmiarów, od 6 do 200 Nm³/h
- na życzenie punkt rosy −25 lub −70 °C
- filtr wlotowy i wylotowy w komplecie
Osuszacze membranowe MADRY
Osuszają bez prądu. Para wodna przechodzi przez ściankę pustych włókien, suche powietrze zostaje w środku.
- 12 rozmiarów, od 50 do 3 000 l/min
- punkt rosy do −40 °C, do 12 bar
- dokładny filtr wstępny i mikrofiltr w komplecie
Kolumny z węglem aktywnym TAC
Zatrzymują pary oleju, które przepuści filtr. Powietrze przepływa przez warstwę granulowanego węgla aktywnego.
- olej na wylocie poniżej 0,003 mg/m³
- 19 rozmiarów, od 6 do 1 200 Nm³/h
- do 16 bar, wysokociśnieniowe TACHP do 420 bar
Separatory olej-woda WOS
Oddzielają olej z kondensatu. Olej zostaje we wkładzie z włókien polipropylenowych i w węglu aktywnym, odpływa woda.
- olej resztkowy poniżej 10 ppm
- 4 rozmiary do kompresorów do 35,5 m³/min
- wkłady wymienia się raz w roku
Nie wiedzą Państwo, jakie stopnie filtracji są potrzebne? Kalkulator w filtracji przemysłowej dobierze je według zastosowania, ciśnienia i przepływu, także z odprowadzaniem kondensatu.
Kalkulator filtracjiAsortyment Omega Air obok siebie
| Grupa, serie, zakres i zastosowanie | |||
|---|---|---|---|
| Grupa | Serie | Zakres | Zastosowanie |
| Filtry przemysłowe | AAF, AAFHT, BF, BFHP, HF | do 16, 25 i 50 bar | instalacje sprężonego powietrza, gorące powietrze do +120 °C |
| Filtry wysokociśnieniowe | CHP, IHP | 100, 250 i 420 bar | instalacje wysokociśnieniowe |
| Nierdzewne filtry procesowe | PF, HPF, WFIT, WFIF, WFIW, WHFIT | do 14 i 50 bar | przemysł spożywczy, farmacja, chemia |
| Filtry sterylne | SF, SPF | do 10 i 14 bar | sterylne powietrze, zatrzymują także bakterie |
| Filtry do zastosowań specjalnych | AAFS, PPA, B-AIR, AAFO2, HFO2, P-VAC, M-VAC | do 16 i 50 bar, próżnia od 20 mbar | lakiernie, powietrze oddechowe, tlen, pompy próżniowe |
| Separatory cyklonowe | AAFC, HFC, CHP, IHP, CS, SFH | do 16, 50 i 420 bar | ciekła woda i olej zaraz za kompresorem |
| Osuszacze chłodnicze | RDS, RDL | do 16 i 13 bar | punkt rosy +3 i +5 °C |
| Osuszacze adsorpcyjne | ADRY, B-DRY, F-DRY | 4 do 16 bar | punkt rosy −40 °C, na życzenie −25 lub −70 °C |
| Osuszacze membranowe | MADRY | do 12 bar | punkt rosy do −40 °C bez prądu |
| Kolumny z węglem aktywnym | TACM, TAC, TACF, TACHP | do 16 bar, TACHP do 420 bar | pary oleju, olej poniżej 0,003 mg/m³ |
| Separatory olej-woda | WOS, WOSM | kompresory do 35,5 m³/min | olej z kondensatu poniżej 10 i 20 ppm |
| Spusty kondensatu | MCD, AOK, TD, AD20 | do 420 bar | ręczne, pływakowe, czasowe i elektroniczne |
Przepływy filtrów i osuszaczy producent podaje przy ciśnieniu 7 bar. Wszystkie rozmiary i stopnie znajdą Państwo na stronie każdej grupy.
Jak zestawić uzdatnianie sprężonego powietrza
1. Określić czystość
Zależnie od zastosowania należy wybrać klasę czystości ISO 8573-1: trzy liczby dla cząstek stałych, wody i oleju. Warsztatowi wystarczy 3:4:4, lakierowanie wymaga 1:4:1, a żywność w bezpośrednim kontakcie 1:2:1.
2. Ustawić stopnie
Zaraz za kompresorem montuje się separator lub filtr podstawowy, za nim osuszacz i dokładniejsze stopnie. Dokładny filtr wstępny 0,1 µm zawsze przed mikrofiltrem 0,01 µm, węgiel aktywny dopiero za mikrofiltrem.
3. Dobrać rozmiar
Filtr i osuszacz dobiera się według przepływu kompresora i ciśnienia w instalacji. Przepływy podano przy 7 bar, przy niższym ciśnieniu filtr przepuści mniej powietrza.
4. Konserwować
Wkłady wymieniać raz w roku, wcześniej, gdy wzrośnie spadek ciśnienia. Kondensat odprowadzać spustem, a wkłady separatora WOS wymieniać raz w roku.
Najczęstsze pytania
- Czym różni się dokładny filtr wstępny od mikrofiltra?
- Dokładny filtr wstępny zatrzymuje cząstki do 0,1 µm i olej do 0,1 mg/m³, mikrofiltr do 0,01 µm i 0,01 mg/m³. Filtr wstępny montuje się zawsze przed mikrofiltrem, aby chronił jego wkład.
- Jak znaleźć wkład zamienny do filtra Omega Air?
- Wkład ma ten sam kod co filtr i na końcu literę V: do filtra AAFP-78 pasuje wkład AAFP-78V. Większość wkładów wymienia się raz w roku, wcześniej, gdy wskaźnik pokaże wyższy spadek ciśnienia.
- Który osuszacz Omega Air wybrać?
- Warsztatom i większości zakładów wystarczy osuszacz chłodniczy RDS z punktem rosy +3 °C. Bardzo suche powietrze lub instalacja narażona na mróz wymaga osuszacza adsorpcyjnego ADRY z punktem rosy −40 °C. Osuszacz membranowy MADRY nie potrzebuje prądu i nadaje się do małych przepływów bezpośrednio przy maszynie.
- Gdzie zamontować kolumnę z węglem aktywnym?
- Za osuszaczem i mikrofiltrem 0,01 µm, który zatrzyma krople i aerozol oleju. Kolumna usunie następnie pary oleju poniżej 0,003 mg/m³. Za nią montuje się filtr przeciwpyłowy 1 µm, który zatrzyma pył z węgla.
- Do czego służy separator olej-woda?
- Kondensat z kompresora olejowego zawiera olej i bez oczyszczenia nie może trafić do kanalizacji. Separator WOS zatrzymuje olej we wkładach, a odpływa woda z olejem resztkowym poniżej 10 ppm. O dopuszczalnym limicie decydują przepisy operatora kanalizacji.
- Jakie spusty kondensatu produkuje Omega Air?
- Ręczne MCD, pływakowe AOK, które działają bez prądu, czasowe TD aż do 420 bar i elektroniczny AD20. Ten mierzy poziom czujnikiem pojemnościowym i odprowadza kondensat bez straty powietrza.
Przy większości produktów Omega Air znajdą Państwo kartę techniczną lub rysunek do pobrania, przy filtrach AAF oraz osuszaczach ADRY i MADRY także instrukcję w języku czeskim. Omega Air to marka słoweńskiej firmy OMEGA AIR d.o.o. Ljubljana.
