Obciążenia dynamiczne konstrukcji aluminiowych w automatyce
Technika automatyzacji na konstrukcjach aluminiowych: Przewodnik po kotwieniu i zarządzaniu siłami dynamicznymi
Profile aluminiowe wnoszą do automatyki doskonałe korzyści: niską wagę przy wysokiej wytrzymałości, całkowitą odporność na korozję oraz montaż bez spawania. Masz możliwość elastycznej modyfikacji i rozbudowy zautomatyzowanych linii, stołów, regałów czy osłon w dowolnym momencie. Ryzyko niewłaściwego kotwienia automatyki do aluminium jest jednak realne i poważne. Co więcej, w internecie brakowało dobrego opisu tych pułapek. Weź pod uwagę choćby to: podczas gdy obciążenia statyczne są dość przewidywalne, wstrząsy dynamiczne i wibracje cykliczne obciążają złącza w zupełnie inny sposób, a te mogą tego na dłuższą metę nie wytrzymać.
Podsumowanie artykułu dla konstruktorów i działu utrzymania ruchu
Budowa maszyn jednostanowiskowych, przenośników i linii montażowych z modułowych profili aluminiowych wymaga innego podejścia niż budowa statycznych stołów roboczych. Siły dynamiczne, uderzenia siłowników pneumatycznych i wibracje kompresorów mogą prowadzić do zmęczenia materiału i uszkodzenia konstrukcji. Ten przewodnik szczegółowo omawia fizykę ruchu liniowego, dobór wymiarów profili (współczynnik bezpieczeństwa 3–5), nośność rowków profili teowych oraz bezpieczne procedury mocowania elementów pneumatycznych (ISO 15552), zaworów i jednostek FRL. Dowiedzą się Państwo również, jak zapobiegać poluzowywaniu się połączeń, eliminować efekt „nibbling” oraz wdrożyć konserwację predykcyjną zgodnie z aktualnymi normami przemysłowymi.
1. Fizyka w praktyce: Wymiarowanie i obciążenia dynamiczne
Podstawowym warunkiem niezawodnego mocowania techniki automatyki jest właściwy dobór profilu. Podczas gdy przy obciążeniu statycznym (np. zwykły stół roboczy) wystarczy współczynnik bezpieczeństwa 1,5–2, w przypadku aplikacji dynamicznych – gdzie występują cykliczne uderzenia od tłoków lub wibracje silników – należy koniecznie uwzględnić współczynnik bezpieczeństwa od 3 do 5. Powtarzające się obciążenie stopniowo prowadzi bowiem do powstawania mikropęknięć, jeśli konstrukcja nie jest odpowiednio przewymiarowana. A to może być spory problem, który skutkuje przestojami, wyłączeniami i wzrostem kosztów.
Obliczanie siły siłownika pneumatycznego
Przed zakotwieniem jakiegokolwiek aktuatora (napędu liniowego zamieniającego ruch obrotowy na posuwisty) koniecznie oblicz siłę wysuwu, która opiera się na wzorze Siła = Ciśnienie × Powierzchnia:
F = p × (π × d²) / 4
Rozkład wzoru
- 🔹 F (siła): Wynikowa siła liniowa na wyjściu (zwykle w Newtonach, N, lub funtach-siłach, lbf).
- 🔹 p (ciśnienie): Ciśnienie sprężonego powietrza lub cieczy (zwykle w Paskalach, Pa, lub funtach na cal kwadratowy, psi).
- 🔹 d (średnica): Średnica wewnętrzna cylindra (zwykle w metrach, m, lub calach).
- 🔹 Powierzchnia: Wzór matematyczny na pole koła w oparciu o jego średnicę (A = π × r² zaadaptowane dla średnicy).
Standardowy siłownik pneumatyczny ISO 15552 o średnicy tłoka 63 mm przy ciśnieniu w układzie 8 bar (0,8 MPa) generuje siłę około 2 500 N (250 kg). Jeśli tłok uderzy w pozycję końcową, powstaje skrajny wstrząs, który wielokrotnie przekracza tę wartość.
Kluczowe właściwości stopów aluminium (EN AW 6060 T5)
Każdy doświadczony konstruktor przy projektowaniu ramy bazuje na konkretnych wartościach materiałowych dla maksymalnej niezawodności:
- ✅ Granica plastyczności: Dla stopu EN AW 6060 T5 wynosi 240 MPa (dla porównania aluminium 6063 T5 ma zaledwie ok. 170 MPa) – konstrukcja wytrzymuje znacznie większe obciążenie.
- ✅ Moduł Younga: Dla aluminium jest stały i wynosi 68 900 N/mm².
- ✅ Ugięcie w praktyce: Jeśli obciążysz statycznie profil 45×45 mm siłą 1 500 N na wsporniku 500 mm, ugięcie wyniesie ok. 5,6 mm. Przy pracy dynamicznej, stosując współczynnik bezpieczeństwa 4, użycie masywniejszego profilu (np. 45×90 mm) zmniejsza ugięcie do 1,2 mm. Uzyskujesz absolutną precyzję systemów pozycjonowania.
2. Nośność rowka T i wybór profili ALUSIC
W technice automatyki, takiej jak zawory i siłowniki, najczęściej wykorzystywane są przede wszystkim serie AC (rowek 8 mm) oraz ciężka seria BH (rowek 10 mm). Oba typy profili znajdziesz w naszym sklepie internetowym tutaj. Poniższa tabela pokazuje, jak różnią się profile i orientacyjne maksymalne obciążenie rozciągające na jedną standardową nakrętkę teową.
Seria profilu / Rowek |
Typowe zastosowanie |
Gwint nakrętki |
Max. ciąg statyczny (1 nakrętka) |
Zalecany ciąg dynamiczny (wsp. bezp.) |
|---|---|---|---|---|
| IM (5/6/8 mm) | Osłony, ogrodzenia, lekkie stoły | M6 | ~ 2 500 N (250 kg) | maks. 800 N |
| AC (8 mm) | Średnie ramy, przenośniki | M8 | ~ 3 500 N (350 kg) | maks. 1 100 N |
| BH (10 mm) | Ciężkie ramy, duże tłoki | M8 | ~ 5 000 N (500 kg) | maks. 1600 N |
| BH (10 mm) | Ekstremalne obciążenia maszyn | M10 | ~ 7 000 N (700 kg) | maks. 2300 N |
@KATEGORIE@(/hlinikove-profily-a-prislusenstvi/)(15,random)(slider)
3. Techniki kotwienia i zapobieganie luzowaniu
Wibracje i wstrząsy są powszechne. Potrafią stopniowo poluzować nawet mocno dokręcone złącza, jeśli nie są one zabezpieczone konstrukcyjnie. Aby temu zapobiec, łącz poniższe metody, co zminimalizuje konieczność częstych wizyt serwisu:
Łączniki i kątowniki
- ✔️ Wybór nakrętek: Używaj nakrętek kwadratowych z prowadzeniem, które się blokują, lub nakrętek ze sprężyną (trzymają pozycję nawet w trudno dostępnych montażach pionowych przed dokręceniem).
- ✔️ Kątowniki z wypustkami prowadzącymi: Absolutna konieczność dla ram dynamicznych! Wypustki wchodzą prosto w rowki profilu, zapobiegając obracaniu się złącza przy siłach tnących.
- ✔️ Płyty zewnętrzne: Dla ekstremalnych obciążeń dodaj lub zastąp wewnętrzne kątowniki masywnymi zewnętrznymi płytami stalowymi.
- ✔️ Kołkowanie (Pinning): W najbardziej krytycznych miejscach, po dokręceniu przewierć profil oraz płytę łączącą i zabezpiecz sprężystym kołkiem stalowym, który przejmie wstrząs ścinaniem, a nie tylko tarciem.
Momenty dokręcania i aretacja
Zastosuj wysokiej jakości klej gwintowy o średniej wytrzymałości na śruby M6/M8. Podkładaj je podkładkami wachlarzowymi, które mają dużą zaletę – utrzymują bowiem stałe napięcie wstępne. Przestrzegaj zalecanych momentów dokręcania od ALUSIC:
- ⚙️ Gwint M6 w profilu ALU: 8–10 Nm
- ⚙️ Gwint M8 w profilu ALU: 12–15 Nm
Nasza ważna rekomendacja: Po pierwszych 50 godzinach pracy przeprowadź pełną rewizję dokręcenia wszystkich połączeń!
4. Kotwienie automatyki i korozja galwaniczna
Pamiętaj o kluczowych aspektach technicznych i chemicznych przy mocowaniu elementów do aluminium. Dzięki temu wydłużysz żywotność drogich części:
@KATEGORIE@(/valce-a-prislusenstvi--jednocinne-a-dvojcinne/)(15,random)(slider)
Siłowniki pneumatyczne i kołnierze ISO

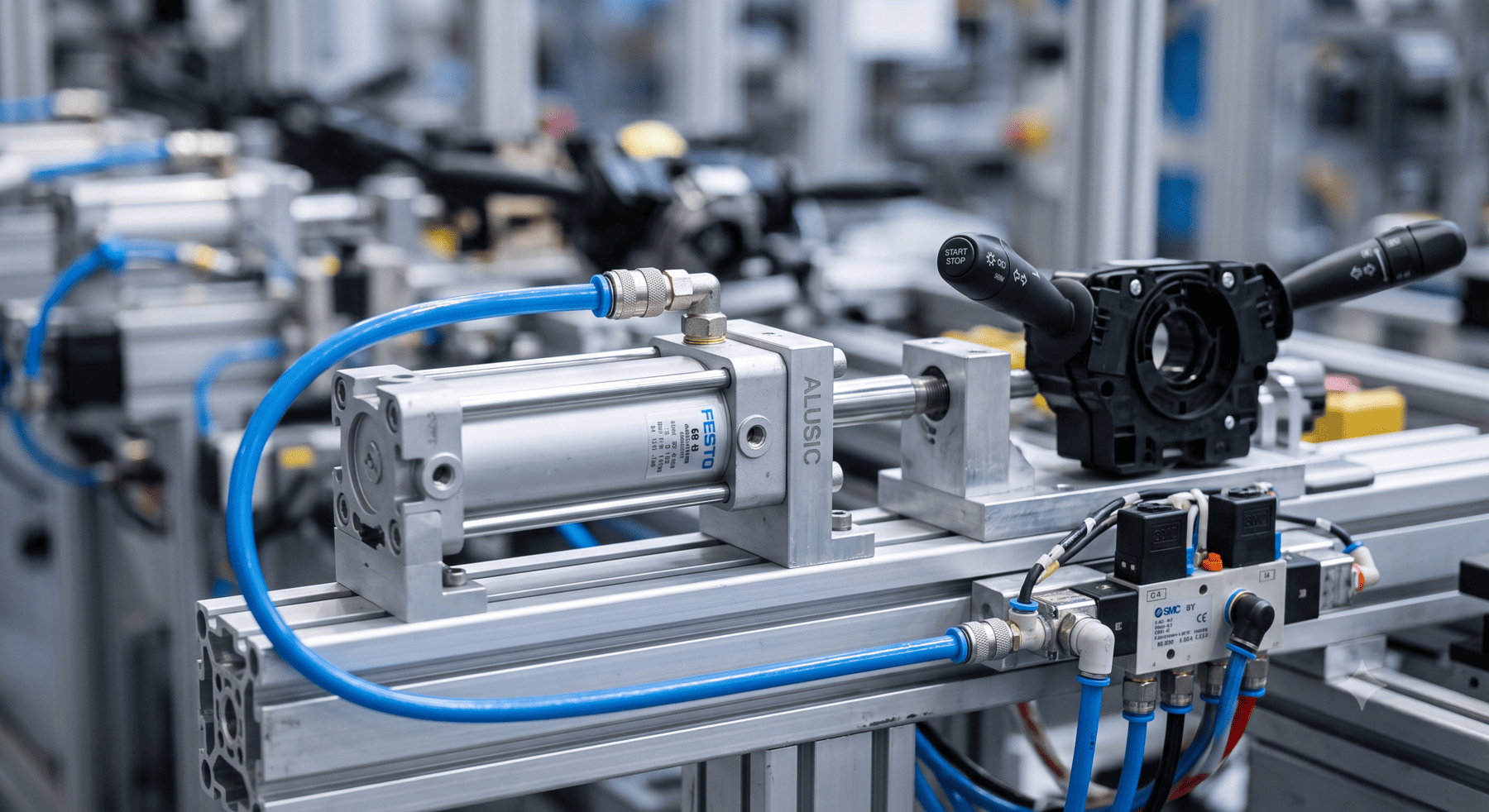

Nigdy nie kotwij siłownika bezpośrednio za przednią pokrywę do cienkiej płyty. Używaj widełek wahliwych lub kołnierza łapowego. Elastyczne mocowanie jest kluczowe – jeśli droga tłoczyska nie jest w osi z prowadzeniem obciążenia, sztywne mocowanie wywoła siły promieniowe (krzyżowanie), niszcząc profil i uszczelnienia siłownika.
.png)
Rurociągi, jednostki FRL i zawory
- 🔹 Zawory i czujniki: Zawory elektromagnetyczne kotwij bezpośrednio do ramy za pomocą płytek frezowanych w rowku. Czujniki położenia wsuwaj do rowków tłoka, a kable prowadź wewnątrz wolnych rowków 6/8 mm profili nośnych, zakrytych plastikową zaślepką. Jest to eleganckie i czyste rozwiązanie.
- 🔹 Jednostki przygotowania (FRL): Instaluj je na wspornikach profilowych, aby umożliwić swobodne zrzucanie kondensatu i odczyt manometru.
- 🔹 Rurociągi: Mocuj rury sztywno co 1,5 do 2 metrów. Luźne rury wpadają w wibracje i powodują zmęczenie materiału.
Ryzyko korozji galwanicznej (Aluminium vs. Stal)
Podczas montażu stalowych stóp (lub kompresorów ze stalowymi uchwytami) na ramie aluminiowej w miejscu narażonym na wilgoć powstaje ogniwo galwaniczne, w którym aluminium (anoda) zaczyna szybko korodować. Tak, naprawdę. Nawet aluminium ulega degradacji przez korozję, nie tylko stal! Rozwiązanie, które pozwoli zaoszczędzić na kosztownych naprawach: Stosuj nierdzewne elementy złączne, wkładaj gumowe/plastikowe podkładki izolacyjne oraz zabezpieczaj połączenia powłoką antykorozyjną lub uszczelniaczem, przede wszystkim tak, aby aluminium nie stykało się bezpośrednio ze stalą.
5. Zarządzanie siłami dynamicznymi: Amortyzatory, wibroizolatory i efekt nibbling
Najlepszym sposobem ochrony profili ALU jest zapobieganie przedostawaniu się do nich wstrząsów.
- ✅ Amortyzatory wstrząsów i amortyzacja pneumatyczna: Służą do pochłaniania energii kinetycznej. Odpowiednio dobrany przemysłowy amortyzator hydrauliczny zmniejsza naprężenia konstrukcji nawet o 80%. Mniejsze wstrząsy są niwelowane przez regulowaną amortyzację powietrzną na samym siłowniku.
- ✅ Wibroizolatory (Silentblocki): Niezbędne do redukcji wibracji maszyn (zmniejszają je aż do 95%). Dobieraj je wg wagi: kompresor 300kg na 4 punktach = 75 kg/punkt + zalecany margines bezpieczeństwa 20% na wibroizolator.
- ✅ Regulacja proporcjonalna przeciw "nibblingowi": Powtarzające się impulsy ciśnienia uderzają w złącza i tworzą mikropęknięcia. Zawory proporcjonalne, w odróżnieniu od on/off, zapewniają płynny start i dojazd z pętlą sprzężenia, zapobiegając uderzeniom u samego źródła (dając oszczędność energii 15–30%).
@KATEGORIE@(/tlumice-narazu/)(15,random)(slider)
6. Normy, lista kontrolna i konserwacja zapobiegawcza
Ważne normy dla konstruktorów
- 🔹 ČSN EN ISO 12100: Ogólne zasady projektowania i oceny ryzyka bezpieczeństwa.
- 🔹 Dyrektywa 2006/42/WE (Rozp. UE 2023/1230): Wymagania bezpieczeństwa maszyn.
- 🔹 ISO 10816-3: Limity wibracji maszyn. (Np. akceptowalny poziom do 4,5 mm/s RMS, wyłączenie przy 11,0 mm/s RMS).
- 🔹 EN 12020-2: Tolerancje dla profili aluminiowych (spełniane przez serie ALUSIC).
Lista kontrolna przed startem
- Sprawdziłeś kluczem dynamometrycznym moment dla wszystkich połączeń (12–15 Nm dla M8).
- Kątowniki siedzą wypustkami w rowkach; krytyczne złącza mają klej do gwintów i kołki.
- Zastosowano podkładki izolacyjne na styku stal/aluminium (zapobieganie korozji).
- Amortyzatory ustawiono na płynny dojazd tłoka bez głuchego uderzenia "na sztywno".
- Silentbloki są obciążone równomiernie, wykonano test szczelności instalacji pneumatycznej.
Monitorowanie i konserwacja predykcyjna
Utrzymanie konstrukcji zdecydowanie nie musi i nie powinno być reaktywne. Dzięki instalacji czujników IoT w krytycznych punktach (kątowniki portali, mocowania kompresorów) można za pośrednictwem systemu SCADA (system programowo-sprzętowy do zbierania danych, nadzoru i sterowania procesami przemysłowymi) monitorować drgania (RMS) w czasie rzeczywistym. Jeśli system zarejestruje wzrost drgań o 20% powyżej wartości referencyjnej (co prognozuje początek poluzowania połączenia), użytkownik lub technik otrzyma alert. Macie wtedy szansę dokręcić połączenie, zanim rowek aluminiowy ulegnie nieodwracalnemu zmęczeniu materiału, zapobiegając tym samym kosztownej awarii.
Inwestycja w odpowiednie kotwienie i wymiarowanie węzłów dynamicznych zwróci się wielokrotnie dzięki minimalizacji przestojów i nieoczekiwanych awarii. Jeśli szukasz niezawodnych komponentów pneumatycznych lub potrzebujesz pomocy przy projektowaniu nośności dla serii ALUSIC (AC/BH), pomożemy znaleźć optymalne rozwiązanie do integracji czujników, zaworów i techniki proporcjonalnej bezpośrednio na twojej ramie.
