Zestawy armatury i węże łączące do zbiornika powietrza

Wszystko, czego potrzebuje osobny zbiornik powietrza przed podłączeniem do kompresora. Zestawy armatury zawierają zawór bezpieczeństwa ustawiony na 10,5 bar, manometr, zawory kulowe do doprowadzenia i odbioru powietrza, zawór spustowy kondensatu oraz materiał montażowy.
Węże łączące służą do połączenia kompresora ze zbiornikiem powietrza lub z osuszaczem i przejmują drgania, które inaczej przenosiłyby się na rurociąg. Są przeznaczone na ciśnienie 20 bar, mają rozmiary od 1/2" do 2" i długość od 1 do 2,5 metra.

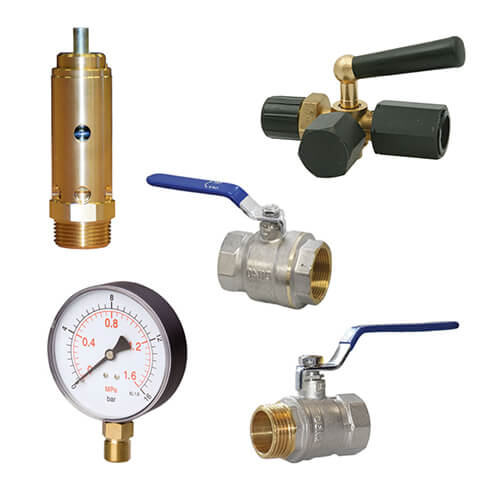

Zestawy armatury KVP i KVG
Każdy zestaw jest skompletowany do jednego pionowego zbiornika Baglioni o określonej pojemności i ciśnieniu. Zestawy KVP są przeznaczone do zbiorników lakierowanych, a KVG do ocynkowanych, które mają inaczej rozwiązane niektóre przyłącza. W wielkościach 720, 1 500, 2 000 i 3 000 l oba zestawy mają te same elementy.
Zawór bezpieczeństwa
Ustawiony na 10,5 bar, dlatego zestawy pasują do kompresorów o ciśnieniu wyłączenia do 10 bar. W zestawach do 270 l ma gwint 1/4" i przepustowość 244 Nm³/h, od 500 do 1 000 l gwint 1/2" i 484 Nm³/h, a od 1 500 l gwint 3/4" i 1 024 Nm³/h.
Zawory kulowe
Dwa, do doprowadzenia powietrza z kompresora i odbioru do instalacji: 3/4" do zbiorników od 100 do 270 l, 1" do 500 i 720 l, 1 1/2" do 1 000 i 1 500 l oraz 2" do 2 000 i 3 000 l. Trzeci, mniejszy zawór służy do spuszczania kondensatu.
Manometr
Ze skalą od 0 do 16 bar. Zestawy do zbiorników od 100 do 270 l mają manometr o średnicy 63 mm z przyłączem tylnym, a od 500 l manometr o średnicy 100 mm z przyłączem dolnym i zaworem kontrolnym do podłączenia manometru kontrolnego inspektora.
Materiał montażowy
Redukcje, kolanka, nyple, zaślepki wolnych przyłączy i pierścienie uszczelniające. Zestaw nie zawiera uszczelniacza do gwintów.
| Zestawy armatury według zbiornika | ||||||
|---|---|---|---|---|---|---|
| Zbiornik | Lakierowany (KVP) | Ocynkowany (KVG) | Zawór bezpieczeństwa 10,5 bar | Zawory kulowe | Spust kondensatu | Manometr |
| 100 l, 11 bar | KVP100-11 | KVG100-11 | G 1/4", 244 Nm³/h | 2× 3/4" | 1/4" | Ø 63 mm |
| 200 l, 11 bar | KVP200-11 | KVG200-11 | G 1/4", 244 Nm³/h | 2× 3/4" | 1/4" | Ø 63 mm |
| 270 l, 11 bar | KVP270-11 | KVG270-11 | G 1/4", 244 Nm³/h | 2× 3/4" | 1/4" | Ø 63 mm |
| 500 l, 11 bar | KVP500-11 | KVG500-11 | G 1/2", 484 Nm³/h | 2× 1" | 1/4" | Ø 100 mm, z zaworem kontrolnym |
| 720 l, 11 bar | KVP720-11 | KVG720-11 | G 1/2", 484 Nm³/h | 2× 1" | 1/2" | Ø 100 mm, z zaworem kontrolnym |
| 1 000 l, 12 bar | KVP1000-12 | KVG1000-12 | G 1/2", 484 Nm³/h | 2× 1 1/2" | 1/2" | Ø 100 mm, z zaworem kontrolnym |
| 1 500 l, 12 bar | KVP1500-12 | KVG1500-12 | G 3/4", 1 024 Nm³/h | 2× 1 1/2" | 1/2" | Ø 100 mm, z zaworem kontrolnym |
| 2 000 l, 12 bar | KVP2000-12 | KVG2000-12 | G 3/4", 1 024 Nm³/h | 2× 2" | 1/2" | Ø 100 mm, z zaworem kontrolnym |
| 3 000 l, 12 bar | KVP3000-12 | KVG3000-12 | G 3/4", 1 024 Nm³/h | 2× 2" | 1/2" | Ø 100 mm, z zaworem kontrolnym |



Zestaw nie zawiera zbiornika, węży łączących ani automatycznego spustu kondensatu. Zbiornik z już zamontowaną armaturą i kompletną dokumentacją, w tym z certyfikatem TÜV zespołu ciśnieniowego, można znaleźć wśród wyposażonych zbiorników ciśnieniowych.
Węże łączące FP i FPL
Gumowe węże z zaciskanymi końcówkami do elastycznego połączenia kompresora, zbiornika powietrza i osuszacza. Wytrzymują ciśnienie robocze 20 bar i temperaturę od −40 do +100 °C oraz są odporne na olej z kompresora i kondensat.
FP: proste końcówki
Na obu końcach prosta nakrętka obrotowa z gwintem wewnętrznym. Sprawdza się tam, gdzie wąż układa się swobodnym łukiem między dwoma przyłączami.
FPL: kolano 90°
Jeden koniec prosty, drugi zagięty pod kątem prostym. Dzięki temu wąż może skręcić od przyłącza zaraz przy zbiorniku lub przy ścianie.
Co jest w komplecie
Wąż z nakrętkami obrotowymi i dwa adaptery z gwintem zewnętrznym tej samej wielkości, dzięki czemu można go podłączyć zarówno do przyłącza z gwintem wewnętrznym, jak i zewnętrznym.
| Węże łączące według gwintu i długości | ||||
|---|---|---|---|---|
| Gwint | Średnica nominalna | Długość | Proste końcówki (FP) | Z kolanem 90° (FPL) |
| 1/2" | DN 12 | 1 m | FP12-1-0 | FPL12-1-0 |
| 1/2" | DN 12 | 1,5 m | FP12-1-5 | FPL12-1-5 |
| 1/2" | DN 12 | 2 m | FP12-2-0 | FPL12-2-0 |
| 1/2" | DN 12 | 2,5 m | FP12-2-5 | FPL12-2-5 |
| 3/4" | DN 20 | 1 m | FP34-1-0 | FPL34-1-0 |
| 3/4" | DN 20 | 1,5 m | FP34-1-5 | FPL34-1-5 |
| 3/4" | DN 20 | 2 m | FP34-2-0 | FPL34-2-0 |
| 3/4" | DN 20 | 2,5 m | FP34-2-5 | FPL34-2-5 |
| 1" | DN 25 | 1,5 m | FP10-1-5 | FPL10-1-5 |
| 1" | DN 25 | 2 m | FP10-2-0 | FPL10-2-0 |
| 1" | DN 25 | 2,5 m | FP10-2-5 | FPL10-2-5 |
| 1 1/4" | DN 32 | 1,5 m | FP54-1-5 | FPL54-1-5 |
| 1 1/4" | DN 32 | 2 m | FP54-2-0 | FPL54-2-0 |
| 1 1/4" | DN 32 | 2,5 m | FP54-2-5 | FPL54-2-5 |
| 1 1/2" | DN 40 | 1,5 m | FP15-1-5 | FPL15-1-5 |
| 1 1/2" | DN 40 | 2 m | FP15-2-0 | FPL15-2-0 |
| 1 1/2" | DN 40 | 2,5 m | FP15-2-5 | FPL15-2-5 |
| 2" | DN 50 | 1,5 m | FP20-1-5 | FPL20-1-5 |
| 2" | DN 50 | 2 m | FP20-2-0 | FPL20-2-0 |
| 2" | DN 50 | 2,5 m | FP20-2-5 | FPL20-2-5 |



#showmore#
Jak dobrać wąż
Gwint należy dobrać taki sam jak na wylocie kompresora lub wlocie osuszacza. Mniejsza średnica niepotrzebnie dławiłaby przepływ, a przy pełnej wydajności kompresora wąż bardziej by się nagrzewał.
Długość należy dobrać tak, aby wąż układał się swobodnym łukiem i nie był naprężony. Kompresor na amortyzatorach drgań porusza się przy rozruchu i wąż musi ten ruch skompensować, ale ostre zgięcie tuż za końcówką mu szkodzi.
Mocowanie małego zbiornika na ścianie
Do naczyń wzbiorczych i zbiorników ciśnieniowych o średnicy od 50 do 425 mm przeznaczony jest zestaw 99040003. Stalowy uchwyt z gumowymi wkładkami przykręca się do ściany, a opaska zaciskowa ze stali nierdzewnej z szybkim zapięciem obejmuje płaszcz zbiornika. Utrzyma zbiornik o masie do 70 kg.


Zestaw czy wyposażony zbiornik
Zestaw montuje się na zbiorniku samodzielnie: zawór bezpieczeństwa jest ustawiony fabrycznie, a zawory kulowe, manometr i zaślepki wystarczy wkręcić w przyłącza. Sprawdzi się, gdy zbiornik jest już na miejscu albo kupuje się go osobno.
Wyposażony zbiornik jest dostarczany z tą samą armaturą już zamontowaną i z kompletną dokumentacją, w tym z certyfikatem TÜV zespołu ciśnieniowego. Zbiorniki bez armatury można znaleźć wśród zbiorników ciśnieniowych od 100 do 720 l i zbiorników od 1 000 do 3 000 l.
Zawory bezpieczeństwa na inne ciśnienie można znaleźć wśród zaworów bezpieczeństwa HEROSE, same manometry wśród manometrów do sprężonego powietrza, a kondensat niezawodnie odprowadzi automatyczny spust kondensatu. Całą ofertę zbiorników przedstawia przegląd zbiorników ciśnieniowych.
Ventilek radzi
Zestaw jest przeznaczony dokładnie do jednego zbiornika. Liczba w kodzie zestawu odpowiada pojemności i ciśnieniu zbiornika, a litera P lub G jego powłoce. Do zbiornika ocynkowanego przeznaczony jest zestaw KVG, nawet jeśli na pierwszy rzut oka różni się tylko jedną redukcją.
- Który zestaw armatury wybrać?
- Zależy to od pojemności i powłoki zbiornika: do zbiornika lakierowanego zestaw KVP, do ocynkowanego zestaw KVG o tej samej pojemności. Liczba w kodzie zestawu odpowiada pojemności i ciśnieniu zbiornika.
- Czy zestaw pasuje do kompresora na 11 bar lub więcej?
- Nie, zawór bezpieczeństwa zestawu jest ustawiony na 10,5 bar i przy wyższym ciśnieniu wyłączenia wypuszczałby powietrze. Na wyższe ciśnienie należy dobrać zawór bezpieczeństwa osobno, najwyżej na ciśnienie zbiornika.
- Czy zestaw pasuje do zbiornika innego producenta?
- Zestawy są skompletowane według przyłączy zbiorników Baglioni. W przypadku innego zbiornika należy porównać gwinty jego przyłączy z wykazem armatury, który jest dołączony do każdego zestawu.
- Czego zestaw nie zawiera?
- Zbiornika, węży łączących, automatycznego spustu kondensatu i uszczelniacza do gwintów.
- Wąż prosty czy z kolanem?
- Prosty wąż FP sprawdza się tam, gdzie układa się swobodnym łukiem. Wąż FPL z kolanem 90° może skręcić od przyłącza od razu, na przykład wzdłuż ściany lub zbiornika.
- Jaką średnicę węża wybrać?
- Odpowiadającą gwintowi wylotu kompresora lub wlotu osuszacza. Mniejsza średnica niepotrzebnie dławiłaby przepływ.
- Czy wąż wytrzyma gorące powietrze z kompresora?
- Wąż wytrzymuje temperaturę od −40 do +100 °C. Powietrze za kompresorem bez chłodnicy końcowej bywa cieplejsze, dlatego wąż należy wtedy zamontować dopiero za chłodnicą.
- Co jest w komplecie z wężem?
- Wąż z nakrętkami obrotowymi z gwintem wewnętrznym na obu końcach i dwa adaptery z takim samym gwintem zewnętrznym.
Zestawy armatury: zawór bezpieczeństwa ustawiony na 10,5 bar, manometr od 0 do 16 bar, zawory kulowe na 25 bar. Węże łączące: guma, ciśnienie robocze 20 bar, temperatura od −40 do +100 °C.
