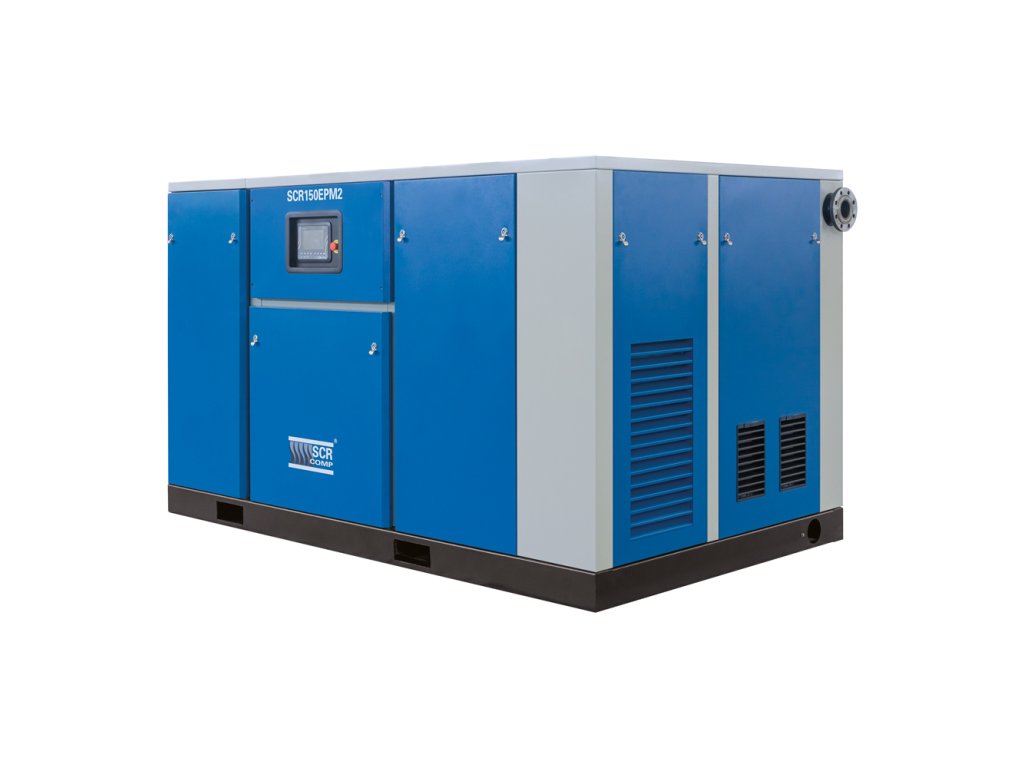

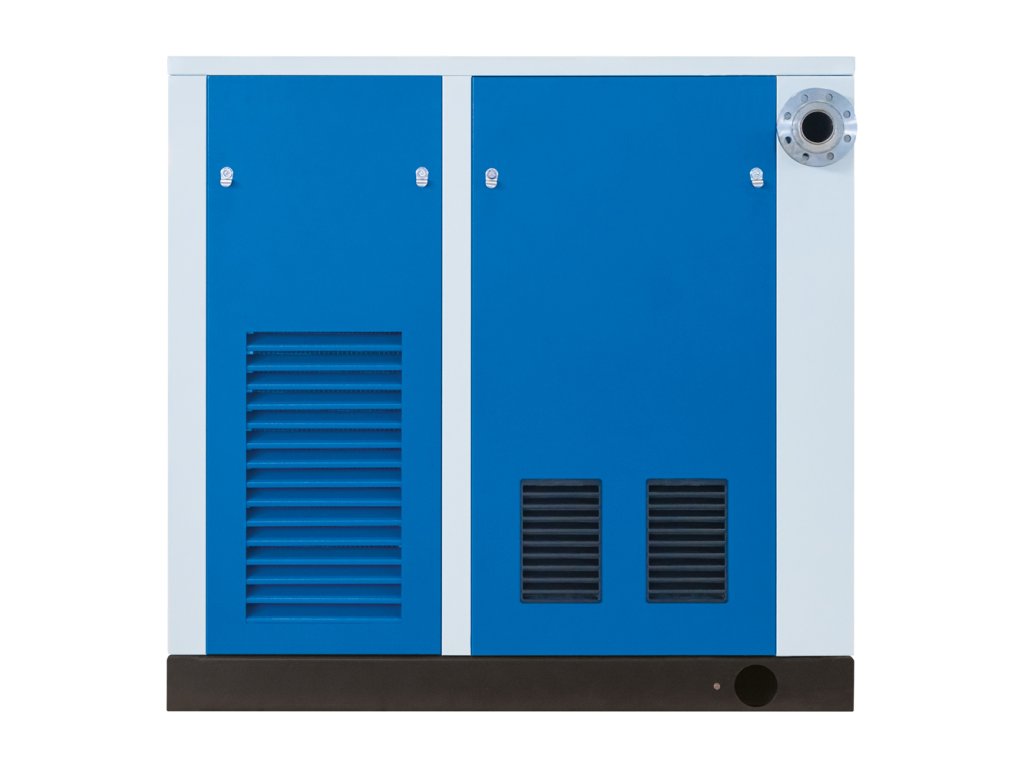

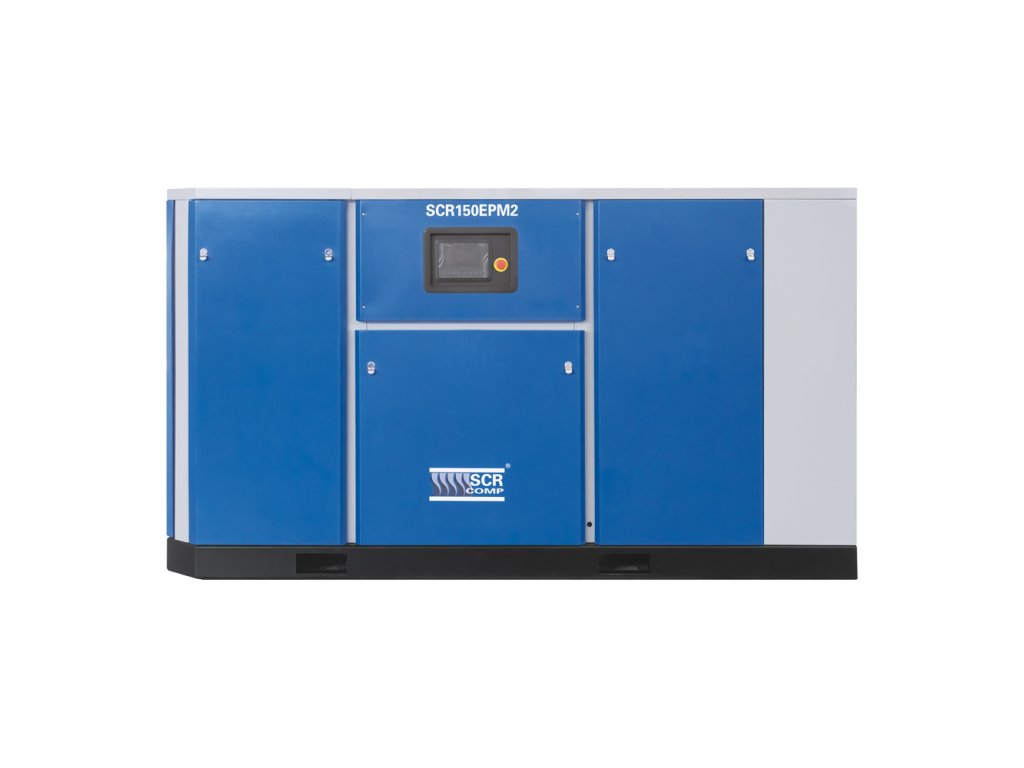

Sprężarka śrubowa SCR-63/10EPM2 pobór mocy silnika 63 kW, ciśnienie zasilania 10 bar, wydajność objętościowa 660 Nm3/h
Kod: SCR-63/10EPM2
Produkty powiązane
Opis szczegółowy produktu
Sześćdziesiątka trójka na dziesięciu barach da 12 000 l/min — czyli prawie tyle, ile da pięćdziesiątka piątka przy siedmiu. Za porównywalne powietrze płacisz tu o klasę mocy więcej, i to wyłącznie z powodu ciśnienia.
Dlaczego 10 bar
Dziesięć barów oznacza 12 000 l/min, o 2 000 mniej niż siódemka. Strata wynosi 14 %, co jak na ustawienie dziesięciobarowe jest niewiele — w większości serii jest wyższa. Regulacja schodzi do 3 200 l/min.
| Ta sama maszyna 63 kW w trzech ustawieniach ciśnienia | |||
|---|---|---|---|
| Numer katalogowy | Ciśnienie | Wydajność (l/min) | Strata względem 7 barów |
| SCR-63/7EPM2 | 7 bar | 4 000 – 14 000 | 0 % |
| SCR-63/8EPM2 | 8 bar | 3 600 – 13 000 | 7 % |
| SCR-63/10EPM2 — ta maszyna | 10 bar | 3 200 – 12 000 | 14 % |
Wymiary 1 900 × 1 350 × 1 650 mm, masa 1 650 kg, przyłącze DN 50 i głośność 76 dB(A) są takie same we wszystkich trzech ustawieniach — to jedna i ta sama maszyna.
Czym różni się od sąsiadów
Mniejsza SCR-55/10EPM2 da przy tym samym ciśnieniu 10 500 l/min, większa SCR-75/10EPM2 od razu 13 700 l/min. Gdyby dziesięć barów nie było konieczne, ta sama maszyna jako SCR-63/7EPM2 doda 2 000 l/min za darmo.

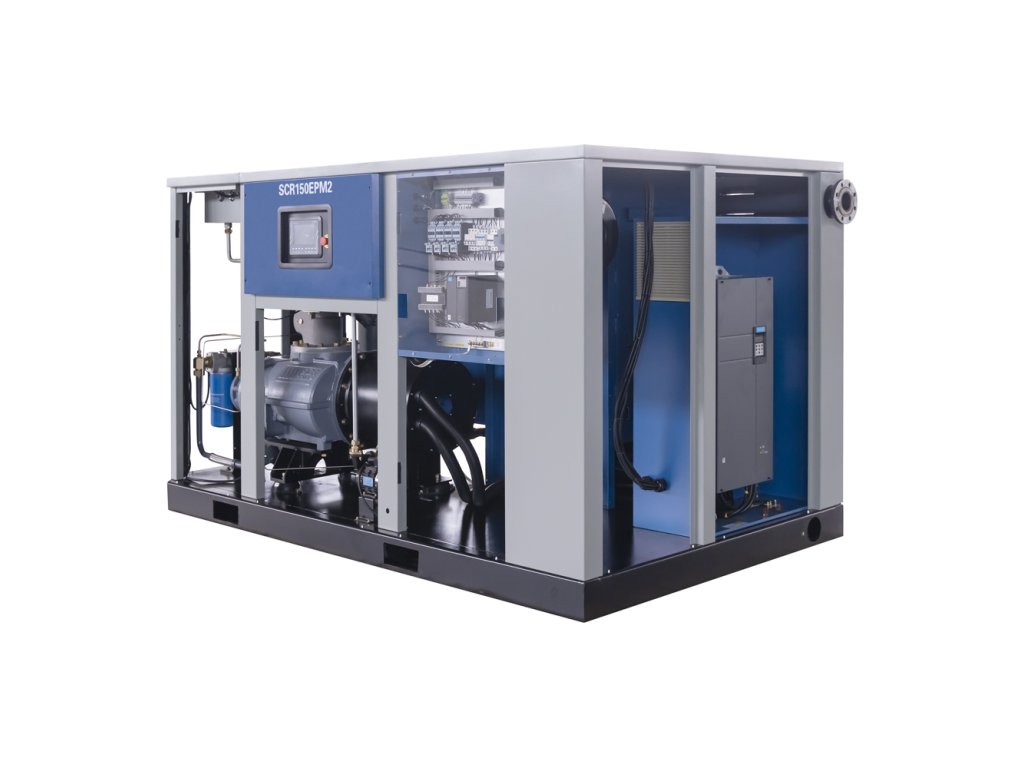

Co jest w środku
Silnik z magnesami trwałymi
Chłodzenie olejem w obiegu zamkniętym, IP65, konstrukcja bez łożysk. Przy 63 kW oszczędność 5–6 % względem IE2 oznacza kwotę widoczną w budżecie.
Napęd bezpośredni sprzęgłem stożkowym
Żadnych pasków ani przekładni. Przy 63 kW poślizg paska oznaczałby stratę wydajności, której nikt nie zauważy, dopóki nie przyjdzie rachunek za prąd.
Falownik
Zamiast wypuszczać nadmiar, zmniejsza obroty: 3 200 do 12 000 l/min płynnie, dolna granica na 27 % wydajności, ciśnienie wciąż w zakresie ±0,1 bar.
Blok śrubowy nowej generacji
Przeszlifowany profil wirników i zoptymalizowane kanały. Przy maszynie dającej 12 000 l/min każdy procent sprawności oznacza inną kwotę niż przy małej sprężarce.
Sterownik SCR9000
Schemat graficzny maszyny, plan serwisowy i podłączenie do zdalnego nadzoru przez RS485. Kaskada szesnastu maszyn bez osobnej szafy sterowniczej.
Czego maszyna wymaga w sprężarkowni
Przy 12 000 l/min chodzi o 720 m³/h sprężonych do dziesięciu barów. Głośność pozostaje na 76 dB(A), ponieważ obudowa i chłodzenie są takie same jak przy niższych ciśnieniach. Wentylacja 15 600 m³/h obowiązuje bez zmian.
| SCR-63/10EPM2 — dane do projektu sprężarkowni | |
|---|---|
| Wydajność | 12 000 l/min · 720 m³/h |
| Zakres regulacji | 3 200 – 12 000 l/min (od 27 % wydajności) |
| Wymagana wentylacja | 15 600 m³/h |
| Wymiary dł. × szer. × wys. | 1 900 × 1 350 × 1 650 mm |
| Masa | 1 650 kg |
| Przyłącze sprężonego powietrza | DN 50 |
| Głośność w odległości 1 m | 76 dB(A) |
| Napięcie | 400 V / 50 Hz |
Wyposażenie
- silnik z magnesami trwałymi powyżej poziomu IE4, chłodzony olejem w obiegu zamkniętym, stopień ochrony IP65, bez łożysk
- napęd bezpośredni sprzęgłem stożkowym — bez pasków, przekładni i sprzęgła
- falownik z regulacją wektorową, zakres 25 do 100 % obrotów
- falownikiem sterowany również wentylator chłodzenia
- nowy blok śrubowy z profilem wirników opracowanym w Japonii, trwałość ponad 100 000 godzin
- sterownik SCR9000 z wyświetlaczem dotykowym, harmonogramem tygodniowym i kaskadą do 16 maszyn
- nanofiltr ssący o skuteczności 99,9 %, filtr oleju 0,1 µm
- przewymiarowany separator z pozostałością oleju poniżej 3 ppm
- instalacja wewnętrzna w całości stalowa zamiast węży gumowych
- miękki rozruch — prąd nie przekracza wartości znamionowej
Przed zamówieniem dziesiątki radzimy przejść instalację i ustalić, czego to wysokie ciśnienie właściwie wymaga. Przegląd wydajności jest w serii SCR-EPM2, osuszacze do pracy na dziesięciu barach w osuszaczy powietrza.
Prawie to samo powietrze, o klasę wyższa maszyna. To cała cena za te trzy bary — i warto sprawdzić, czy naprawdę są potrzebne.
Parametry dodatkowe
| Kategoria: | Sprężarki do wszystkich zastosowań - hobbystycznych i przemysłowych |
|---|---|
| Gwarancja: | 5 let |
| Typ sprężarki: | Sprężarka śrubowa |
| Ciśnienie: | 10 barów |
| Przemieszczenie: | 11 000 l/min |
| Objętość zbiornika ciśnieniowego: | To nie jest |
| Podłączenie strony: | 2" |
| Moc silnika: | 63 kW |
| Napięcie sieciowe: | 400/50 V/Hz |
| Smarowanie: | Olejowy |
| Hałas: | 77 dB(A) |
| Wymiary: | 1 800 × 1 200 × 1 650 mm |
| Masa: | 1490 kg |
| Silnik: | Elektryczny |
| Dźwiękoszczelne: | tak |
| Napęd: | Bezpośredni |
| Osuszacz powietrza: | Nie |
| Zbierane z: | Profesjonalny |
| Rozwój: | Stacjonarny |
| Przetwornica częstotliwości: | tak |
| Typ sprężarki: | Sprężarka śrubowa |
| Ciśnienie: | 10 barów |
| Przemieszczenie: | 11 000 l/min |
| Objętość zbiornika ciśnieniowego: | To nie jest |
| Podłączenie strony: | 2" |
| Moc silnika: | 63 kW |
| Napięcie sieciowe: | 400/50 V/Hz |
| Smarowanie: | Oleisty |
| Hałas: | 77 dB(A) |
| Wymiary: | 1 800 x 1 200 x 1 650 mm |
| Masa: | 1490 kg |
| Silnik: | Elektryczny |
| Dźwiękoszczelne: | tak |
| Napęd: | Bezpośredni |
| Osuszacz powietrza: | Nie |
| Zbierane z: | Profesjonalny |
| Rozwój: | Stacjonarny |
| Przetwornica częstotliwości: | tak |
-
