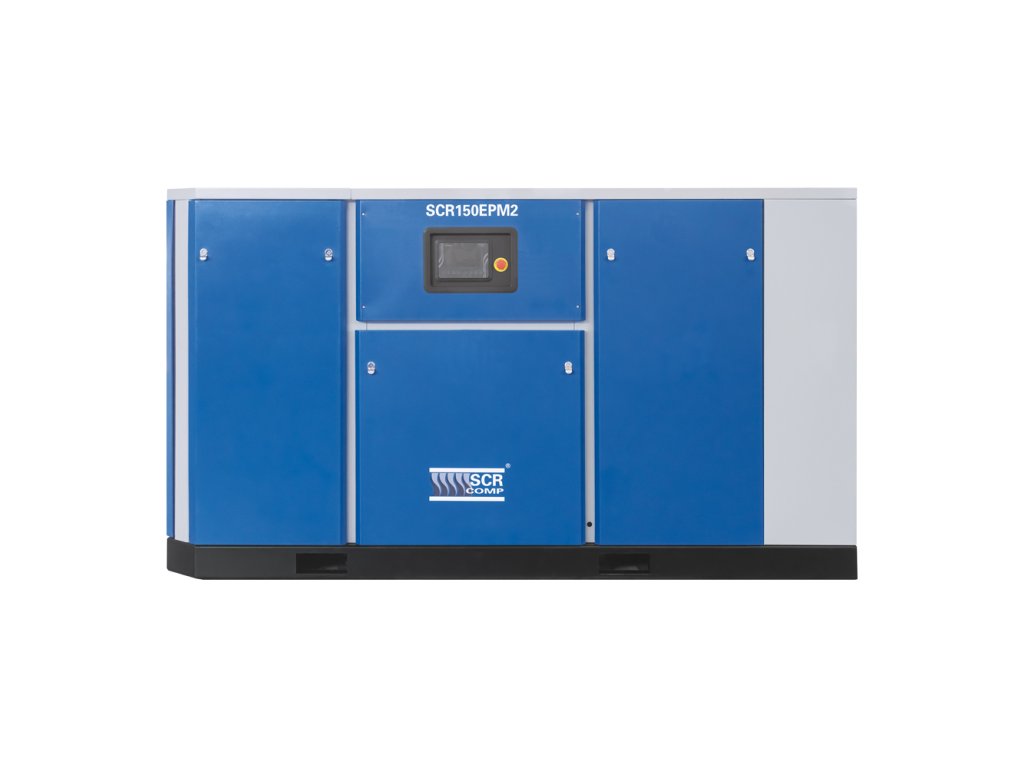

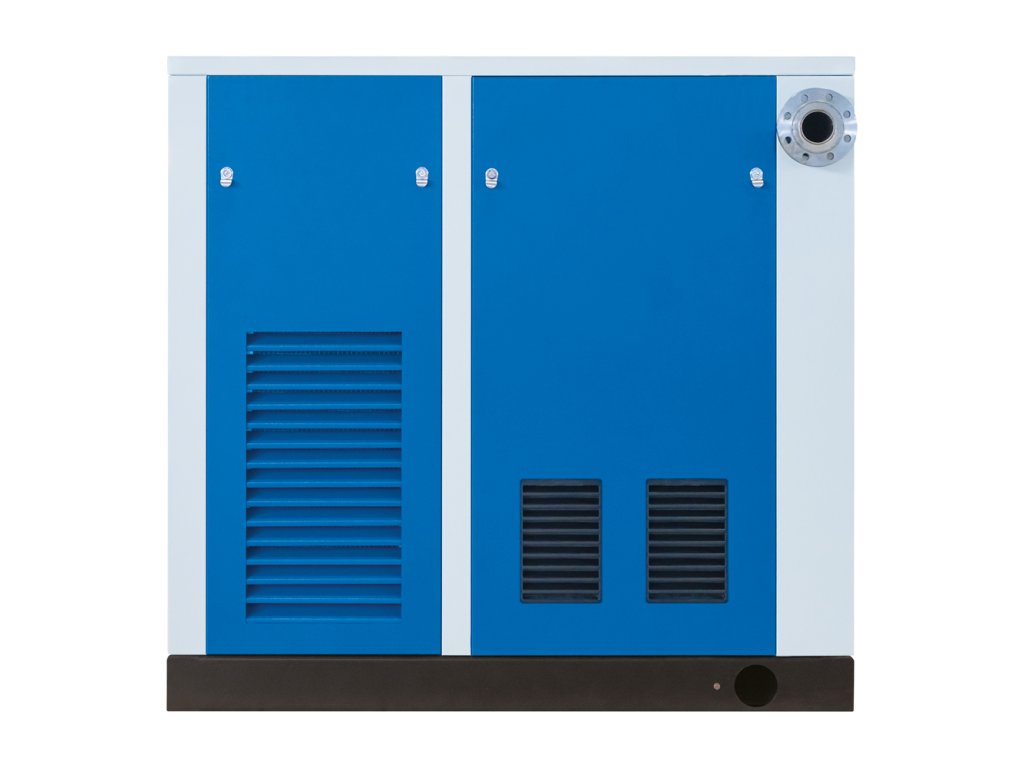

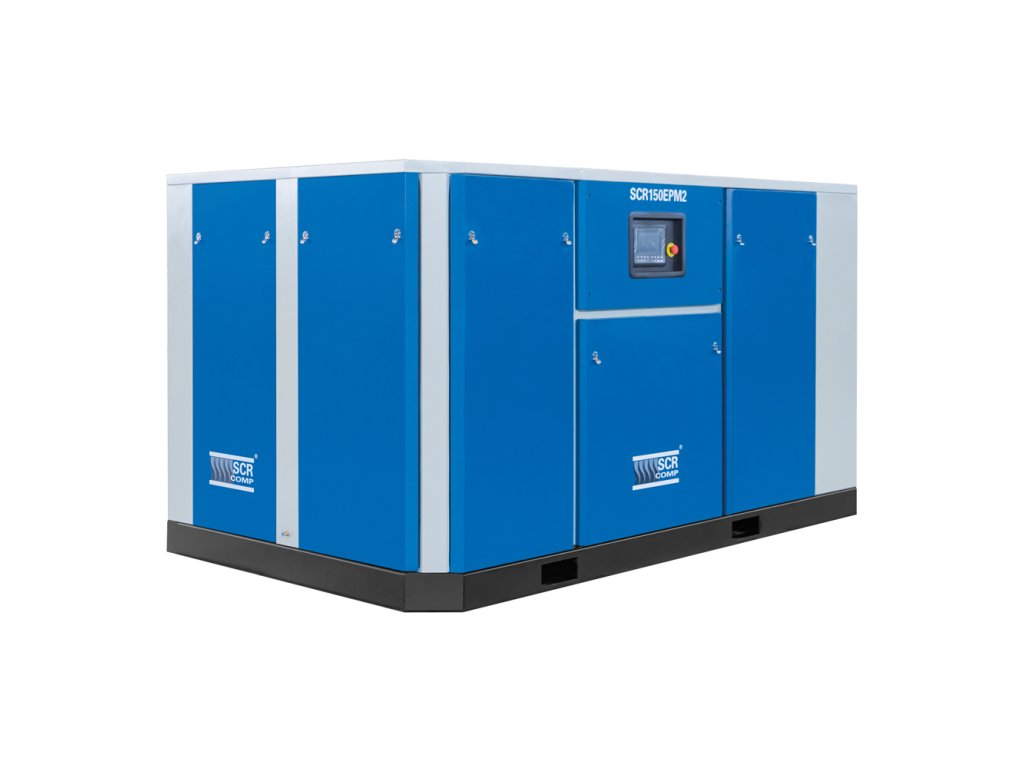

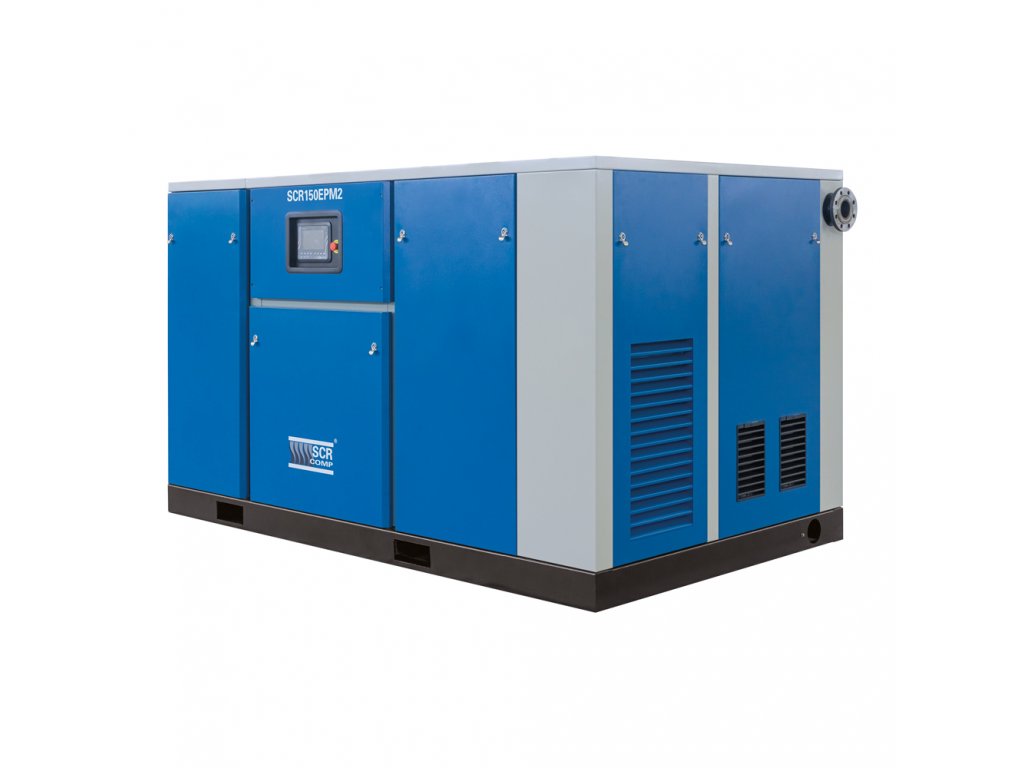

Sprężarka śrubowa SCR-63/7EPM2 Moc silnika 63 kW, ciśnienie dostarczane 7 bar, wydajność objętościowa 762 Nm3/h
Kod: SCR-63/7EPM2
Produkty powiązane
Opis szczegółowy produktu
Sześćdziesiątka trójka jest w serii EPM2 niepozornie najkorzystniejszym krokiem. Stoi na tej samej ramie co pięćdziesiątka piątka — 1 900 × 1 350 × 1 650 mm — i waży tylko o 100 kg więcej, ale przy siedmiu barach dostarczy o 1 500 l/min powietrza więcej.
Dlaczego 7 bar
Przy 7 barach da 14 000 l/min z regulacją do 4 000. Strata na ciśnieniu jest w tej klasie najmniejsza z całej dolnej połowy serii — między siódemką a dziesiątką różnica wynosi zaledwie 14 %.
| Ta sama maszyna 63 kW w trzech ustawieniach ciśnienia | |||
|---|---|---|---|
| Numer katalogowy | Ciśnienie | Wydajność (l/min) | Strata względem 7 barów |
| SCR-63/7EPM2 — ta maszyna | 7 bar | 4 000 – 14 000 | 0 % |
| SCR-63/8EPM2 | 8 bar | 3 600 – 13 000 | 7 % |
| SCR-63/10EPM2 | 10 bar | 3 200 – 12 000 | 14 % |
Wymiary 1 900 × 1 350 × 1 650 mm, masa 1 650 kg, przyłącze DN 50 i głośność 76 dB(A) są takie same we wszystkich trzech ustawieniach — to jedna i ta sama maszyna.
Czym różni się od sąsiadów
Względem SCR-55/7EPM2 to o 12 % powietrza więcej przy identycznym rzucie. Następna SCR-75/7EPM2 oznacza już inną ramę, o 360 kg wyższą masę i przyłącze DN 65 zamiast DN 50 — czyli także inną instalację.

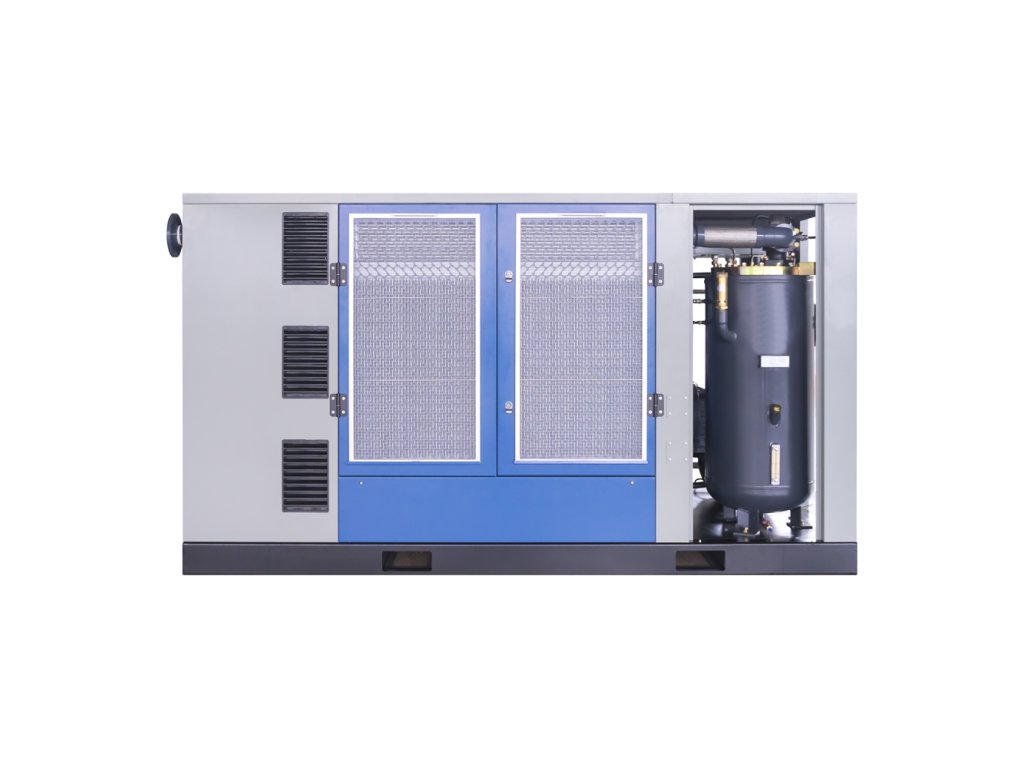

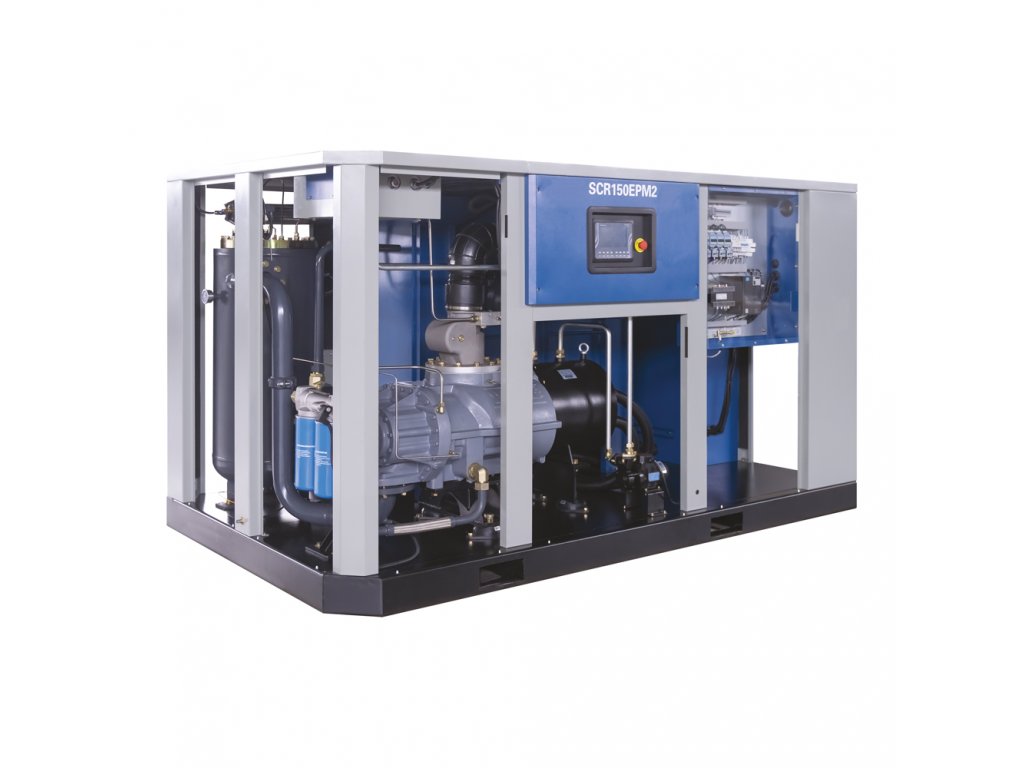

Co jest w środku
Silnik z magnesami trwałymi
Powyżej poziomu IE4, chłodzony olejem w obiegu zamkniętym i bez łożysk. Względem zwykłego silnika IE2 oszczędza 5 do 6 % — przy 63 kW w ruchu ciągłym to różnica, która w rok pokryje serwis.
Napęd bezpośredni sprzęgłem stożkowym
Bez pasków, przekładni i sprzęgła. Odpada napinanie i wymiana pasków, które przy maszynie o wydajności 14 000 l/min oznaczałyby postój całej sprężarkowni.
Falownik
Reguluje płynnie od 4 000 do 14 000 l/min, czyli aż do 29 % wydajności, i utrzymuje ciśnienie z odchyleniem do ±0,1 bar. Prąd rozruchowy nie przekracza wartości znamionowej.
Blok śrubowy nowej generacji
Profil wirników opracowany w Japonii, wielopunktowy wtrysk oleju, sprawność nawet o 16 % lepsza niż w poprzedniej generacji. Trwałość ponad 100 000 godzin.
Sterownik SCR9000
Wyświetlacz dotykowy, harmonogram tygodniowy, rejestr pracy i zabezpieczenia przed przeciążeniem oraz asymetrią faz. Przełączy nawet szesnaście sprężarek bez panelu nadrzędnego.
Czego maszyna wymaga w sprężarkowni
Sześćdziesiątka trójka ma takie same wymagania wobec miejsca i wentylacji jak pięćdziesiątka piątka — 15 600 m³/h i rzut 1 900 × 1 350 mm — ale dostarczy 14 000 l/min, czyli 840 m³/h. Jeśli sprężarkownię dopiero budujesz, przygotuj ją od razu pod wyższą klasę.
| SCR-63/7EPM2 — dane do projektu sprężarkowni | |
|---|---|
| Wydajność | 14 000 l/min · 840 m³/h |
| Zakres regulacji | 4 000 – 14 000 l/min (od 29 % wydajności) |
| Wymagana wentylacja | 15 600 m³/h |
| Wymiary dł. × szer. × wys. | 1 900 × 1 350 × 1 650 mm |
| Masa | 1 650 kg |
| Przyłącze sprężonego powietrza | DN 50 |
| Głośność w odległości 1 m | 76 dB(A) |
| Napięcie | 400 V / 50 Hz |
Wyposażenie
- silnik z magnesami trwałymi powyżej poziomu IE4, chłodzony olejem w obiegu zamkniętym, stopień ochrony IP65, bez łożysk
- napęd bezpośredni sprzęgłem stożkowym — bez pasków, przekładni i sprzęgła
- falownik z regulacją wektorową, zakres 25 do 100 % obrotów
- falownikiem sterowany również wentylator chłodzenia
- nowy blok śrubowy z profilem wirników opracowanym w Japonii, trwałość ponad 100 000 godzin
- sterownik SCR9000 z wyświetlaczem dotykowym, harmonogramem tygodniowym i kaskadą do 16 maszyn
- nanofiltr ssący o skuteczności 99,9 %, filtr oleju 0,1 µm
- przewymiarowany separator z pozostałością oleju poniżej 3 ppm
- instalacja wewnętrzna w całości stalowa zamiast węży gumowych
- miękki rozruch — prąd nie przekracza wartości znamionowej
Jeśli dopiero projektujesz sprężarkownię, przejrzyj serii SCR-EPM2: w tabeli widać, gdzie zmienia się tylko wydajność, a gdzie także rama z przyłączem. To drugie bywa droższe niż sama różnica w cenie maszyn. Zbiorniki są w zbiorników ciśnieniowych.
Między pięćdziesiątką piątką a sześćdziesiątką trójką nie przybędzie ani centymetr rzutu i tylko sto kilogramów masy. Przybędzie tylko powietrze.
Parametry dodatkowe
| Kategoria: | Sprężarki do wszystkich zastosowań - hobbystycznych i przemysłowych |
|---|---|
| Gwarancja: | 5 let |
| Typ sprężarki: | Sprężarka śrubowa |
| Ciśnienie: | 7 barów |
| Przemieszczenie: | 12 700 l/min |
| Objętość zbiornika ciśnieniowego: | To nie jest |
| Podłączenie strony: | 2" |
| Moc silnika: | 63 kW |
| Napięcie sieciowe: | 400/50 V/Hz |
| Smarowanie: | Olejowy |
| Hałas: | 77 dB(A) |
| Wymiary: | 1 800 × 1 200 × 1 650 mm |
| Masa: | 1490 kg |
| Silnik: | Elektryczny |
| Dźwiękoszczelne: | tak |
| Napęd: | Bezpośredni |
| Osuszacz powietrza: | Nie |
| Zbierane z: | Profesjonalny |
| Rozwój: | Stacjonarny |
| Przetwornica częstotliwości: | tak |
| Typ sprężarki: | Sprężarka śrubowa |
| Ciśnienie: | 7 barów |
| Przemieszczenie: | 12 700 l/min |
| Objętość zbiornika ciśnieniowego: | To nie jest |
| Podłączenie strony: | 2" |
| Moc silnika: | 63 kW |
| Napięcie sieciowe: | 400/50 V/Hz |
| Smarowanie: | Oleisty |
| Hałas: | 77 dB(A) |
| Wymiary: | 1 800 x 1 200 x 1 650 mm |
| Masa: | 1490 kg |
| Silnik: | Elektryczny |
| Dźwiękoszczelne: | tak |
| Napęd: | Bezpośredni |
| Osuszacz powietrza: | Nie |
| Zbierane z: | Profesjonalny |
| Rozwój: | Stacjonarny |
| Przetwornica częstotliwości: | tak |
-
