Sprężarka śrubowa SCR-75/7EPM2 Moc silnika 75 kW, ciśnienie dostarczane 7 bar, wydajność objętościowa 978 Nm3/h
Kod: SCR-75/7EPM2
Produkty powiązane
Opis szczegółowy produktu
Siedemdziesiątką piątką zaczyna się druga rama serii: 2 280 × 1 500 × 1 950 mm, 2 010 kg i przyłącze DN 65. Względem sześćdziesiątki trójki to skok o 360 kg i o całą średnicę rurociągu — ale też o 2 300 l/min powietrza więcej.
Dlaczego 7 bar
Przy 7 barach dostarczy 16 300 l/min i reguluje do 3 800, czyli do 23 % wydajności. To najszerszy zakres regulacji w całej serii — maszyna dopasuje się do poboru, który w ciągu dnia waha się w stosunku jeden do czterech.
| Ta sama maszyna 75 kW w trzech ustawieniach ciśnienia | |||
|---|---|---|---|
| Numer katalogowy | Ciśnienie | Wydajność (l/min) | Strata względem 7 barów |
| SCR-75/7EPM2 — ta maszyna | 7 bar | 3 800 – 16 300 | 0 % |
| SCR-75/8EPM2 | 8 bar | 3 600 – 16 000 | 2 % |
| SCR-75/10EPM2 | 10 bar | 2 900 – 13 700 | 16 % |
Wymiary 2 280 × 1 500 × 1 950 mm, masa 2 010 kg, przyłącze DN 65 i głośność 78 dB(A) są takie same we wszystkich trzech ustawieniach — to jedna i ta sama maszyna.
Czym różni się od sąsiadów
Poniżej stoi SCR-63/7EPM2 z 14 000 l/min w mniejszej ramie, powyżej SCR-90/7EPM2 z 20 000 l/min — a ta jest ciekawa tym, że ma identyczną ramę i waży tylko o 40 kg więcej.
Co jest w środku
Silnik z magnesami trwałymi
Powyżej poziomu IE4, chłodzony olejem w obiegu zamkniętym i bez łożysk. Względem zwykłego silnika IE2 oszczędza 5 do 6 % — przy 75 kW w ruchu ciągłym to różnica, która w rok pokryje serwis.
Napęd bezpośredni sprzęgłem stożkowym
Bez pasków, przekładni i sprzęgła. Odpada napinanie i wymiana pasków, które przy maszynie o wydajności 16 300 l/min oznaczałyby postój całej sprężarkowni.
Falownik
Reguluje płynnie od 3 800 do 16 300 l/min, czyli aż do 23 % wydajności, i utrzymuje ciśnienie z odchyleniem do ±0,1 bar. Prąd rozruchowy nie przekracza wartości znamionowej.
Blok śrubowy nowej generacji
Profil wirników opracowany w Japonii, wielopunktowy wtrysk oleju, sprawność nawet o 16 % lepsza niż w poprzedniej generacji. Trwałość ponad 100 000 godzin.

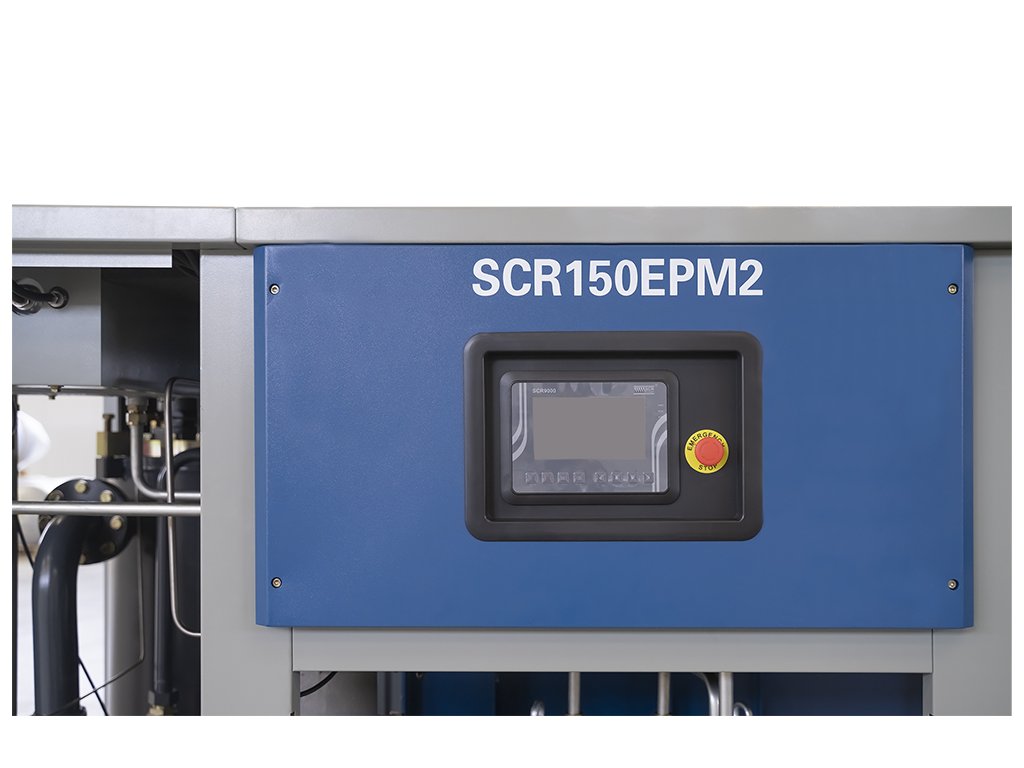

Sterownik SCR9000
Wyświetlacz dotykowy, harmonogram tygodniowy, rejestr pracy i zabezpieczenia przed przeciążeniem oraz asymetrią faz. Przełączy nawet szesnaście sprężarek bez panelu nadrzędnego.
Czego maszyna wymaga w sprężarkowni
Tu zmienia się wszystko naraz: wentylacja rośnie do 17 500 m³/h, rzut do 2 280 × 1 500 mm, wysokość do 1 950 mm, a przyłącze do DN 65. Przy 16 300 l/min, czyli 978 m³/h, rury DN 50 nie uniosłyby już przepływu bez spadku ciśnienia.
| SCR-75/7EPM2 — dane do projektu sprężarkowni | |
|---|---|
| Wydajność | 16 300 l/min · 978 m³/h |
| Zakres regulacji | 3 800 – 16 300 l/min (od 23 % wydajności) |
| Wymagana wentylacja | 17 500 m³/h |
| Wymiary dł. × szer. × wys. | 2 280 × 1 500 × 1 950 mm |
| Masa | 2 010 kg |
| Przyłącze sprężonego powietrza | DN 65 |
| Głośność w odległości 1 m | 78 dB(A) |
| Napięcie | 400 V / 50 Hz |
Wyposażenie
- silnik z magnesami trwałymi powyżej poziomu IE4, chłodzony olejem w obiegu zamkniętym, stopień ochrony IP65, bez łożysk
- napęd bezpośredni sprzęgłem stożkowym — bez pasków, przekładni i sprzęgła
- falownik z regulacją wektorową, zakres 25 do 100 % obrotów
- falownikiem sterowany również wentylator chłodzenia
- nowy blok śrubowy z profilem wirników opracowanym w Japonii, trwałość ponad 100 000 godzin
- sterownik SCR9000 z wyświetlaczem dotykowym, harmonogramem tygodniowym i kaskadą do 16 maszyn
- nanofiltr ssący o skuteczności 99,9 %, filtr oleju 0,1 µm
- przewymiarowany separator z pozostałością oleju poniżej 3 ppm
- instalacja wewnętrzna w całości stalowa zamiast węży gumowych
- miękki rozruch — prąd nie przekracza wartości znamionowej
Właśnie dlatego przy siedemdziesiątce piątce warto spojrzeć o klasę wyżej: dziewięćdziesiątka nie zajmie więcej miejsca. Obie liczby znajdziesz obok siebie w serii SCR-EPM2. Zbiornik i osuszacz do takiej maszyny dobierzesz w zbiorników ciśnieniowych i osuszaczy powietrza.
To stosunek jeden do czterech. Sprężarka o stałych obrotach radziłaby sobie z tym zakresem tylko wypuszczając nadmiar w powietrze.
Parametry dodatkowe
| Kategoria: | Sprężarki do wszystkich zastosowań - hobbystycznych i przemysłowych |
|---|---|
| Gwarancja: | 5 let |
| Typ sprężarki: | Sprężarka śrubowa |
| Ciśnienie: | 7 barów |
| Przemieszczenie: | 16 300 l/min |
| Objętość zbiornika ciśnieniowego: | To nie jest |
| Podłączenie strony: | DN65 |
| Moc silnika: | 75 kW |
| Napięcie sieciowe: | 400/50 V/Hz |
| Smarowanie: | Olejowy |
| Hałas: | 78 dB(A) |
| Wymiary: | 2 280 × 1 500 × 1 950 mm |
| Masa: | 2010 kg |
| Silnik: | Elektryczny |
| Dźwiękoszczelne: | tak |
| Napęd: | Bezpośredni |
| Osuszacz powietrza: | Nie |
| Zbierane z: | Profesjonalny |
| Rozwój: | Stacjonarny |
| Przetwornica częstotliwości: | tak |
| Typ sprężarki: | Sprężarka śrubowa |
| Ciśnienie: | 7 barów |
| Przemieszczenie: | 16 300 l/min |
| Objętość zbiornika ciśnieniowego: | To nie jest |
| Podłączenie strony: | DN65 |
| Moc silnika: | 75 kW |
| Napięcie sieciowe: | 400/50 V/Hz |
| Smarowanie: | Oleisty |
| Hałas: | 78 dB(A) |
| Wymiary: | 2 280 x 1 500 x 1 950 mm |
| Masa: | 2010 kg |
| Silnik: | Elektryczny |
| Dźwiękoszczelne: | tak |
| Napęd: | Bezpośredni |
| Osuszacz powietrza: | Nie |
| Zbierane z: | Profesjonalny |
| Rozwój: | Stacjonarny |
| Przetwornica częstotliwości: | tak |
-
