Sprężarka śrubowa SCR-75/8EPM2 moc silnika 75 kW, ciśnienie dostarczane 8 bar, wydajność objętościowa 960 Nm3/h
Kod: SCR-75/8EPM2
Produkty powiązane
Opis szczegółowy produktu
Siedemdziesiąt pięć kilowatów przy ośmiu barach dostarczy 16 000 l/min — tylko o 300 mniej niż przy siedmiu. Różnica między tymi dwoma ustawieniami jest w tej klasie najmniejsza w całej dolnej połowie serii.
Dlaczego 8 bar
Trzysta litrów na minutę to niecałe dwa procent wydajności. Dodatkowy bar kosztuje przy tym około siedmiu procent energii — przy maszynie o mocy 75 kW w ruchu ciągłym chodzi rocznie o sumę rzędu dziesiątek tysięcy. Ósemkę wybieraj tylko wtedy, gdy instalacja jej potrzebuje.
| Ta sama maszyna 75 kW w trzech ustawieniach ciśnienia | |||
|---|---|---|---|
| Numer katalogowy | Ciśnienie | Wydajność (l/min) | Strata względem 7 barów |
| SCR-75/7EPM2 | 7 bar | 3 800 – 16 300 | 0 % |
| SCR-75/8EPM2 — ta maszyna | 8 bar | 3 600 – 16 000 | 2 % |
| SCR-75/10EPM2 | 10 bar | 2 900 – 13 700 | 16 % |
Wymiary 2 280 × 1 500 × 1 950 mm, masa 2 010 kg, przyłącze DN 65 i głośność 78 dB(A) są takie same we wszystkich trzech ustawieniach — to jedna i ta sama maszyna.
Czym różni się od sąsiadów
W tej samej ramie stoi też SCR-90/8EPM2, który da o 3 000 l/min więcej i waży tylko o 40 kg więcej. Poniżej siedemdziesiątki piątki jest SCR-63/8EPM2 z 13 000 l/min, ale już z przyłączem DN 50.

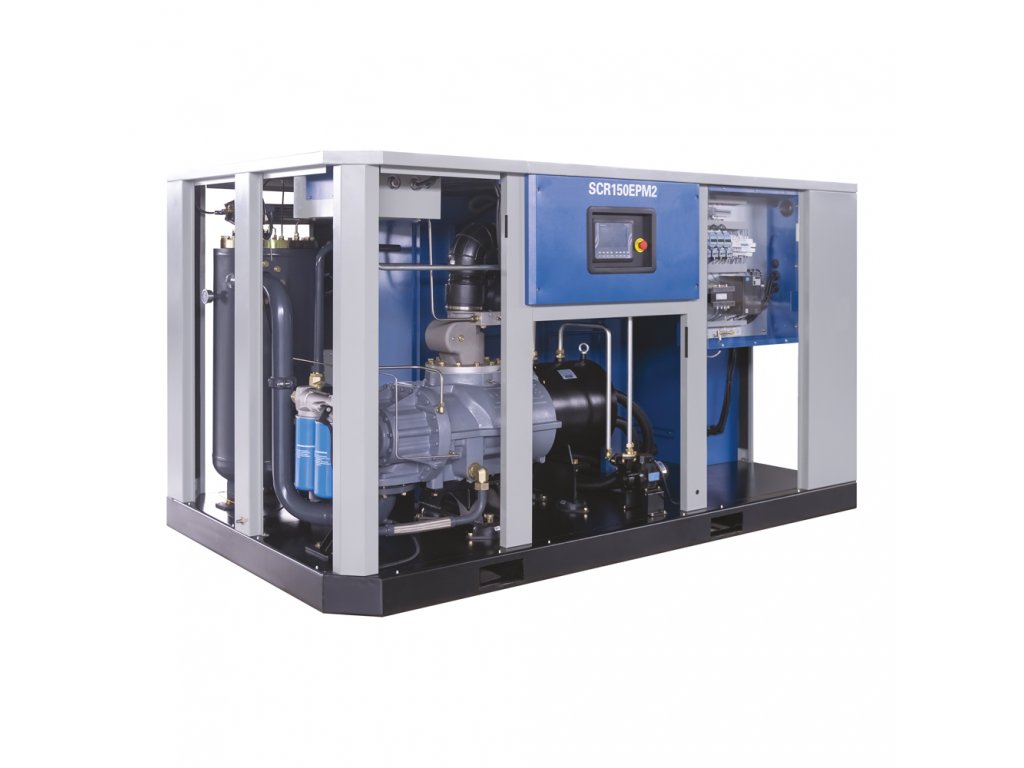

Co jest w środku
Silnik z magnesami trwałymi
Magnesy trwałe, stopień ochrony IP65 i żadnych łożysk do smarowania. Na 75 kW różnica względem silnika IE2 to pięć do sześciu procent zużycia — a maszyna pracuje stale.
Napęd bezpośredni sprzęgłem stożkowym
Silnik i blok śrubowy łączy sprzęgło stożkowe — żadnego paska, który by się ślizgał i ujmował z 16 000 l/min. Jedna pozycja obsługi, której tu po prostu nie ma.
Falownik
Pasmo 3 600 do 16 000 l/min maszyna obsłuży bez wyłączania — zejdzie do 23 % wydajności. Miękki rozruch dodatkowo nie obciąży sieci bardziej niż zwykła praca.
Blok śrubowy nowej generacji
Nowy blok podnosi sprawność nawet o 16 %. Przy 75 kW w ruchu ciągłym to największa pojedyncza oszczędność zaraz po falowniku. Zaprojektowany na 20 lat.

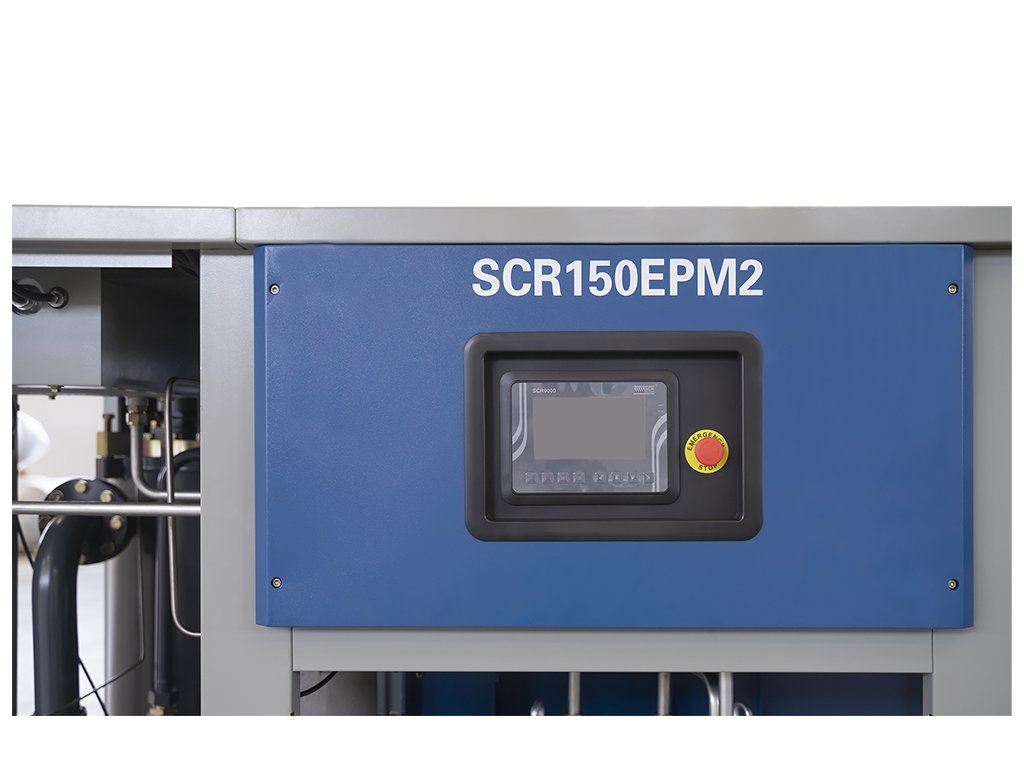

Sterownik SCR9000
Kaskadę do szesnastu maszyn rozdzieli sam. Przy maszynie z wentylacją 17 500 m³/h zestaw zwykle składa się z kilku sztuk — a sterowania przy rozbudowie się nie przerabia.
Czego maszyna wymaga w sprężarkowni
Dwa tysiące dziesięć kilogramów i wysokość 1 950 mm oznacza, że maszyna nie wejdzie pod niski strop ani zwykłymi drzwiami bez namysłu. Głośność wzrosła do 78 dB(A) — to zakłada już osobne pomieszczenie, a nie kąt w hali.
| SCR-75/8EPM2 — dane do projektu sprężarkowni | |
|---|---|
| Wydajność | 16 000 l/min · 960 m³/h |
| Zakres regulacji | 3 600 – 16 000 l/min (od 23 % wydajności) |
| Wymagana wentylacja | 17 500 m³/h |
| Wymiary dł. × szer. × wys. | 2 280 × 1 500 × 1 950 mm |
| Masa | 2 010 kg |
| Przyłącze sprężonego powietrza | DN 65 |
| Głośność w odległości 1 m | 78 dB(A) |
| Napięcie | 400 V / 50 Hz |
Wyposażenie
- silnik z magnesami trwałymi powyżej poziomu IE4, chłodzony olejem w obiegu zamkniętym, stopień ochrony IP65, bez łożysk
- napęd bezpośredni sprzęgłem stożkowym — bez pasków, przekładni i sprzęgła
- falownik z regulacją wektorową, zakres 25 do 100 % obrotów
- falownikiem sterowany również wentylator chłodzenia
- nowy blok śrubowy z profilem wirników opracowanym w Japonii, trwałość ponad 100 000 godzin
- sterownik SCR9000 z wyświetlaczem dotykowym, harmonogramem tygodniowym i kaskadą do 16 maszyn
- nanofiltr ssący o skuteczności 99,9 %, filtr oleju 0,1 µm

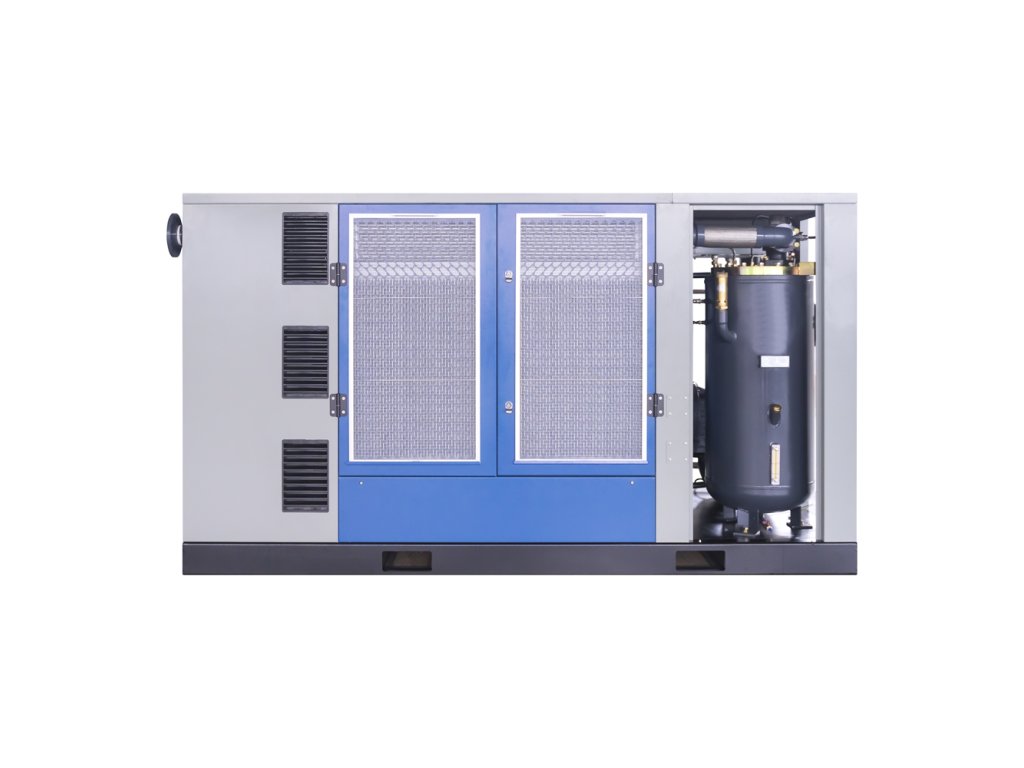

- przewymiarowany separator z pozostałością oleju poniżej 3 ppm
- instalacja wewnętrzna w całości stalowa zamiast węży gumowych
- miękki rozruch — prąd nie przekracza wartości znamionowej
Jeśli budujesz sprężarkownię na miarę, zbuduj ją od razu pod dziewięćdziesiątkę — dodatkowego miejsca nie zażąda, a zapas na przyszłość masz za darmo. Porównanie obu jest w serii SCR-EPM2, serwis i przeliczenie wykonujemy na terenie całego kraju.
Niecałe dwa procent powietrza za siedem procent zużycia. Tu naprawdę nie opłaca się kupować tego bara „na wszelki wypadek".
Parametry dodatkowe
| Kategoria: | Sprężarki do wszystkich zastosowań - hobbystycznych i przemysłowych |
|---|---|
| Gwarancja: | 5 let |
| Typ sprężarki: | Sprężarka śrubowa |
| Ciśnienie: | 8 barów |
| Przemieszczenie: | 16 000 l/min |
| Objętość zbiornika ciśnieniowego: | To nie jest |
| Podłączenie strony: | DN65 |
| Moc silnika: | 75 kW |
| Napięcie sieciowe: | 400/50 V/Hz |
| Smarowanie: | Olejowy |
| Hałas: | 78 dB(A) |
| Wymiary: | 2 280 × 1 500 × 1 950 mm |
| Masa: | 2010 kg |
| Silnik: | Elektryczny |
| Dźwiękoszczelne: | tak |
| Napęd: | Bezpośredni |
| Osuszacz powietrza: | Nie |
| Zbierane z: | Profesjonalny |
| Rozwój: | Stacjonarny |
| Przetwornica częstotliwości: | tak |
| Typ sprężarki: | Sprężarka śrubowa |
| Ciśnienie: | 8 barów |
| Przemieszczenie: | 16 000 l/min |
| Objętość zbiornika ciśnieniowego: | To nie jest |
| Podłączenie strony: | DN65 |
| Moc silnika: | 75 kW |
| Napięcie sieciowe: | 400/50 V/Hz |
| Smarowanie: | Oleisty |
| Hałas: | 78 dB(A) |
| Wymiary: | 2 280 x 1 500 x 1 950 mm |
| Masa: | 2010 kg |
| Silnik: | Elektryczny |
| Dźwiękoszczelne: | tak |
| Napęd: | Bezpośredni |
| Osuszacz powietrza: | Nie |
| Zbierane z: | Profesjonalny |
| Rozwój: | Stacjonarny |
| Przetwornica częstotliwości: | tak |
-
