Sprężarka śrubowa SCR-90/8EPM2 moc silnika 90 kW, ciśnienie robocze 8 bar, wydajność objętościowa 1140 Nm3/h
Kod: SCR-90/8EPM2
Produkty powiązane
Opis szczegółowy produktu
Dziewięćdziesiąt kilowatów przy ośmiu barach dostarczy 19 000 l/min. To najmocniejsza maszyna, która mieści się jeszcze w mniejszej z dwóch dużych ram serii, i dlatego częsty wybór tam, gdzie sprężarkowni nie da się rozbudować.
Dlaczego 8 bar
Osiem barów oznacza 19 000 l/min względem 20 000 przy siedmiu — różnica 5 %. Dodatkowy bar kosztuje około siedmiu procent energii, więc przy maszynie dziewięćdziesięciokilowatowej w ruchu ciągłym chodzi o sumę sześciocyfrową w całym okresie życia.
| Ta sama maszyna 90 kW w trzech ustawieniach ciśnienia | |||
|---|---|---|---|
| Numer katalogowy | Ciśnienie | Wydajność (l/min) | Strata względem 7 barów |
| SCR-90/7EPM2 | 7 bar | 5 100 – 20 000 | 0 % |
| SCR-90/8EPM2 — ta maszyna | 8 bar | 5 000 – 19 000 | 5 % |
| SCR-90/10EPM2 | 10 bar | 4 000 – 16 500 | 18 % |
Wymiary 2 280 × 1 500 × 1 950 mm, masa 2 050 kg, przyłącze DN 65 i głośność 78 dB(A) są takie same we wszystkich trzech ustawieniach — to jedna i ta sama maszyna.
Czym różni się od sąsiadów
Mniejsza SCR-75/8EPM2 da 16 000 l/min w tej samej ramie i jest o 40 kg lżejsza. Większa SCR-110/8EPM2 doda 5 000 l/min, ale wraz z nią przyjdzie też 850 kg, nowa rama i przyłącze DN 80.

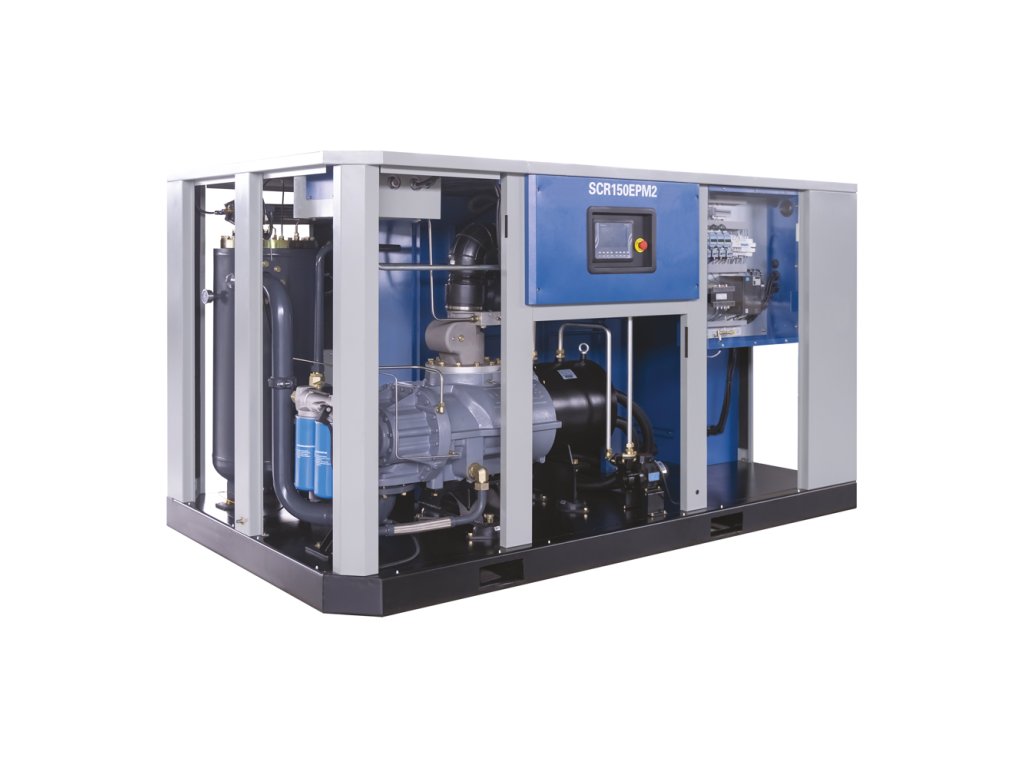

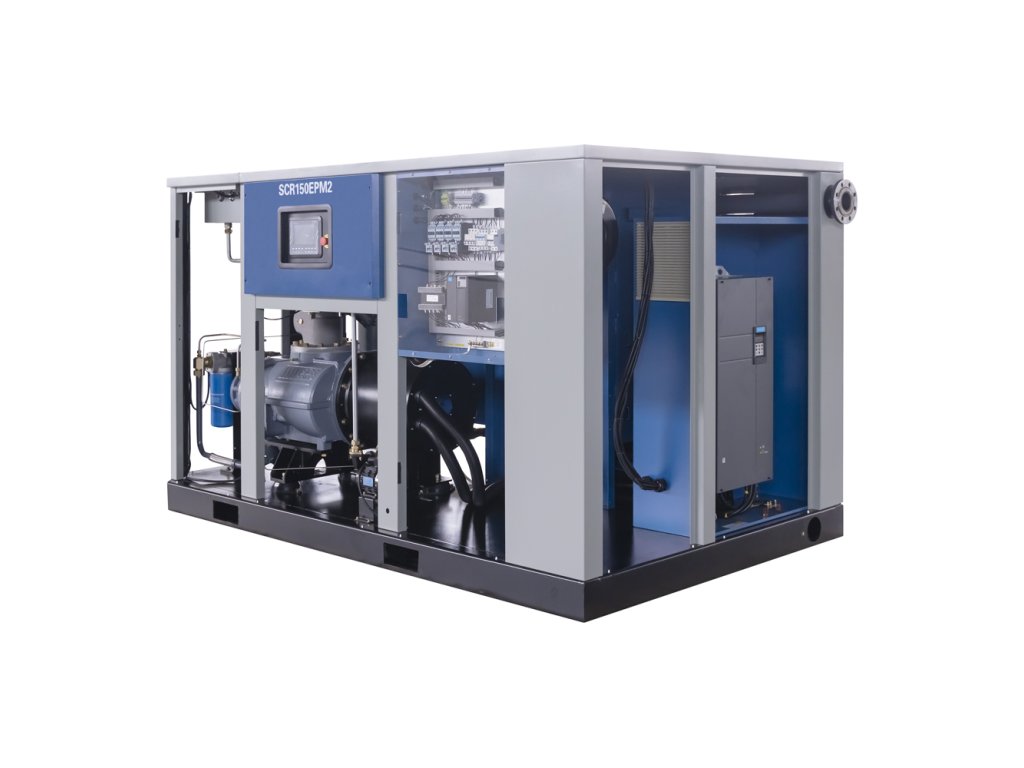

Co jest w środku
Silnik z magnesami trwałymi
Magnesy trwałe, stopień ochrony IP65 i żadnych łożysk do smarowania. Na 90 kW różnica względem silnika IE2 to pięć do sześciu procent zużycia — a maszyna pracuje stale.
Napęd bezpośredni sprzęgłem stożkowym
Silnik i blok śrubowy łączy sprzęgło stożkowe — żadnego paska, który by się ślizgał i ujmował z 19 000 l/min. Jedna pozycja obsługi, której tu po prostu nie ma.
Falownik
Pasmo 5 000 do 19 000 l/min maszyna obsłuży bez wyłączania — zejdzie do 26 % wydajności. Miękki rozruch dodatkowo nie obciąży sieci bardziej niż zwykła praca.
Blok śrubowy nowej generacji
Nowy blok podnosi sprawność nawet o 16 %. Przy 90 kW w ruchu ciągłym to największa pojedyncza oszczędność zaraz po falowniku. Zaprojektowany na 20 lat.
Sterownik SCR9000
Kaskadę do szesnastu maszyn rozdzieli sam. Przy maszynie z wentylacją 17 500 m³/h zestaw zwykle składa się z kilku sztuk — a sterowania przy rozbudowie się nie przerabia.
Czego maszyna wymaga w sprężarkowni
Masa 2 050 kg jest tylko o 40 kg wyższa niż przy siedemdziesiątce piątce, więc z punktu widzenia posadzki i transportu to ta sama maszyna. Przy 19 000 l/min chodzi o 1 140 m³/h — objętość, przy której warto już zająć się wykorzystaniem ciepła odpadowego.
| SCR-90/8EPM2 — dane do projektu sprężarkowni | |
|---|---|
| Wydajność | 19 000 l/min · 1 140 m³/h |
| Zakres regulacji | 5 000 – 19 000 l/min (od 26 % wydajności) |
| Wymagana wentylacja | 17 500 m³/h |
| Wymiary dł. × szer. × wys. | 2 280 × 1 500 × 1 950 mm |
| Masa | 2 050 kg |
| Przyłącze sprężonego powietrza | DN 65 |
| Głośność w odległości 1 m | 78 dB(A) |
| Napięcie | 400 V / 50 Hz |
Wyposażenie
- silnik z magnesami trwałymi powyżej poziomu IE4, chłodzony olejem w obiegu zamkniętym, stopień ochrony IP65, bez łożysk
- napęd bezpośredni sprzęgłem stożkowym — bez pasków, przekładni i sprzęgła
- falownik z regulacją wektorową, zakres 25 do 100 % obrotów
- falownikiem sterowany również wentylator chłodzenia
- nowy blok śrubowy z profilem wirników opracowanym w Japonii, trwałość ponad 100 000 godzin
- sterownik SCR9000 z wyświetlaczem dotykowym, harmonogramem tygodniowym i kaskadą do 16 maszyn
- nanofiltr ssący o skuteczności 99,9 %, filtr oleju 0,1 µm
- przewymiarowany separator z pozostałością oleju poniżej 3 ppm
- instalacja wewnętrzna w całości stalowa zamiast węży gumowych
- miękki rozruch — prąd nie przekracza wartości znamionowej
Zanim sięgniesz po sto dziesiątkę, sprawdź nośność posadzki i przejazd do sprężarkowni — bywa to rozstrzygające wcześniej niż cena. Liczby obu klas są obok siebie w serii SCR-EPM2, przeliczenie wykonamy na terenie całego kraju.
Między dziewięćdziesiątką a sto dziesiątką jest największy skok wymagań wobec budynku w całej serii. Zmierz drzwi i posadzkę, zanim zamówisz.
Parametry dodatkowe
| Kategoria: | Sprężarki do wszystkich zastosowań - hobbystycznych i przemysłowych |
|---|---|
| Gwarancja: | 5 let |
| Typ sprężarki: | Sprężarka śrubowa |
| Ciśnienie: | 8 barów |
| Przemieszczenie: | 19 000 l/min |
| Objętość zbiornika ciśnieniowego: | To nie jest |
| Podłączenie strony: | DN65 |
| Moc silnika: | 90 kW |
| Napięcie sieciowe: | 400/50 V/Hz |
| Smarowanie: | Olejowy |
| Hałas: | 79 dB(A) |
| Wymiary: | 2 280 × 1 500 × 1 950 mm |
| Masa: | 2050 kg |
| Silnik: | Elektryczny |
| Dźwiękoszczelne: | tak |
| Napęd: | Bezpośredni |
| Osuszacz powietrza: | Nie |
| Zbierane z: | Profesjonalny |
| Rozwój: | Stacjonarny |
| Przetwornica częstotliwości: | tak |
| Typ sprężarki: | Sprężarka śrubowa |
| Ciśnienie: | 8 barów |
| Przemieszczenie: | 19 000 l/min |
| Objętość zbiornika ciśnieniowego: | To nie jest |
| Podłączenie strony: | DN65 |
| Moc silnika: | 90 kW |
| Napięcie sieciowe: | 400/50 V/Hz |
| Smarowanie: | Oleisty |
| Hałas: | 79 dB(A) |
| Wymiary: | 2 280 x 1 500 x 1 950 mm |
| Masa: | 2050 kg |
| Silnik: | Elektryczny |
| Dźwiękoszczelne: | tak |
| Napęd: | Bezpośredni |
| Osuszacz powietrza: | Nie |
| Zbierane z: | Profesjonalny |
| Rozwój: | Stacjonarny |
| Przetwornica częstotliwości: | tak |
-
